Zagadnienie nr 27

Rozwiązania materiałowo -
konstrukcyjne i technologiczne
budynków mieszkalnych,
użyteczności publicznej i
budynków przemysłowych:
stropy drewniane.

Jarosław Krok
gr.3

Kraków 17.12.2013r.

background image

Drewno:

jeden z najstarszych materiałów budowlanych

najczęściej stosuje się drewno sosnowe,
świerkowe, jodłowe, bukowe, dębowe

wilgotność drewna w budownictwie poniżej 18%
(wewnątrz pomieszczeń 8-12%, podłogi <7%)

korzystny stosunek nośności do ciężaru własnego

dobre właściwości izotermiczne

niepowtarzalne wrażenia użytkowe

materiał ekologiczny

materiał anizotropowy (parametry
wytrzymałościowe zależne od kierunku działania
sił w stosunku do włókien)

background image

cd.

łatwopalność

wpływ wilgoci: zmniejszenie wytrzymałości,
kurczliwość i rozszerzalność

konieczność impregnacji i zabezpieczenia
przed ogniem oraz biokorozją

długa droga materiału od pozyskania do
odbioru (problemy transportu i składowania)

background image

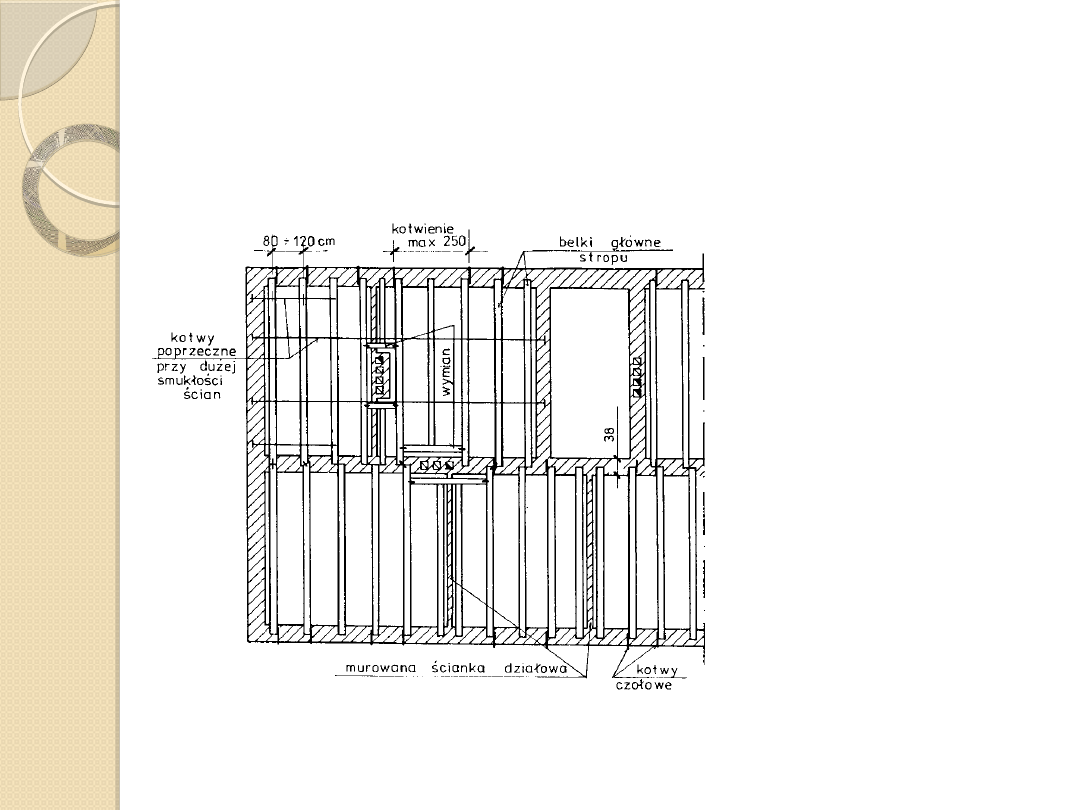

Belki nośne stropów drewnianych

Rys.1. Rzut belkowania stropu.

-przekroje lite: 14/20,
16/22, 16/24, 18/24 [cm]

-rozstaw osiowy belek 80-
120 [cm]

-rozpiętość do 6m (w
świetle)

background image

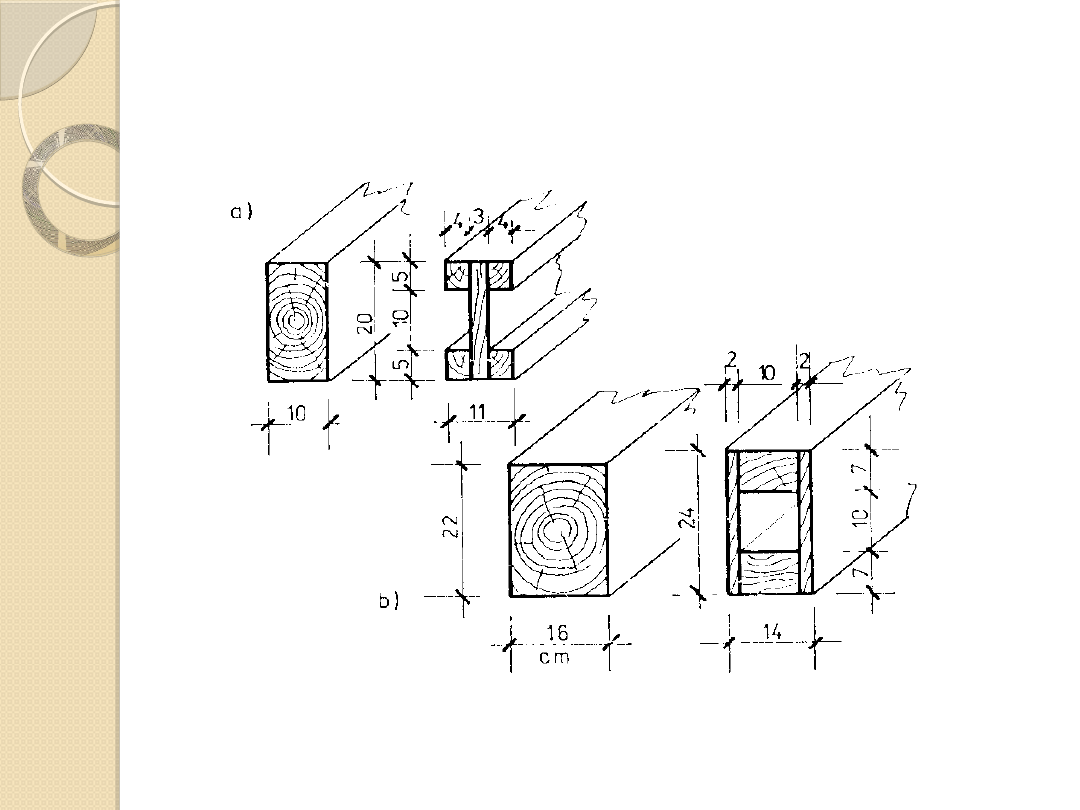

Oszczędność materiału dzięki przekrojom złożonym

Rys.2. Przekroje lite i równoważne pod względem nośności przekroje
złożone.

background image

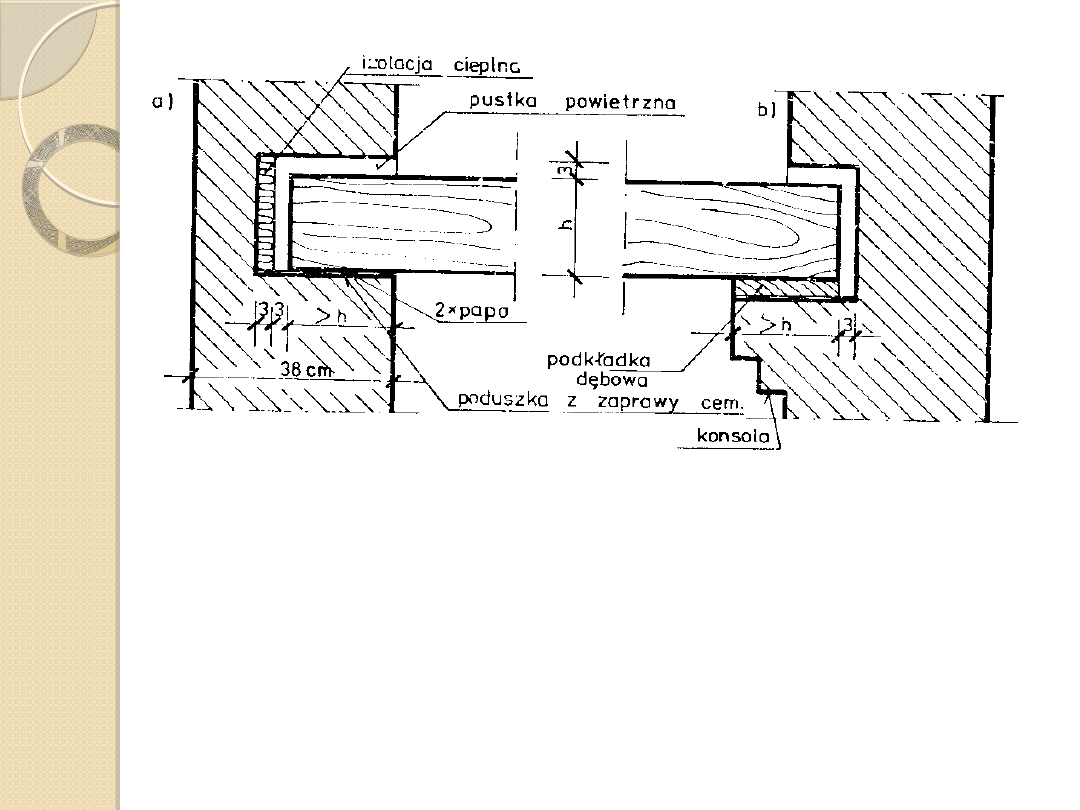

Rys.3. Oparcie belki drewnianej na murze.

 długość oparcia zwykle równa wysokości przekroju belki

 gniazdo większe niż przekrój belki, ze względu na stosowanie
podkładek

 końce belki na 0,25 m pokrywa się środkiem grzybobójczym
oraz obkłada się papą

 konieczność kotwienia końców belek w celu usztywnienia ścian
budynku
oraz zapewnienia połączenia stropu ze ścianą, nie rzadziej niż co
2,5 m

 minimalna odległość od kanału kominowego to 0,25 m –
stosowanie wymianów

background image

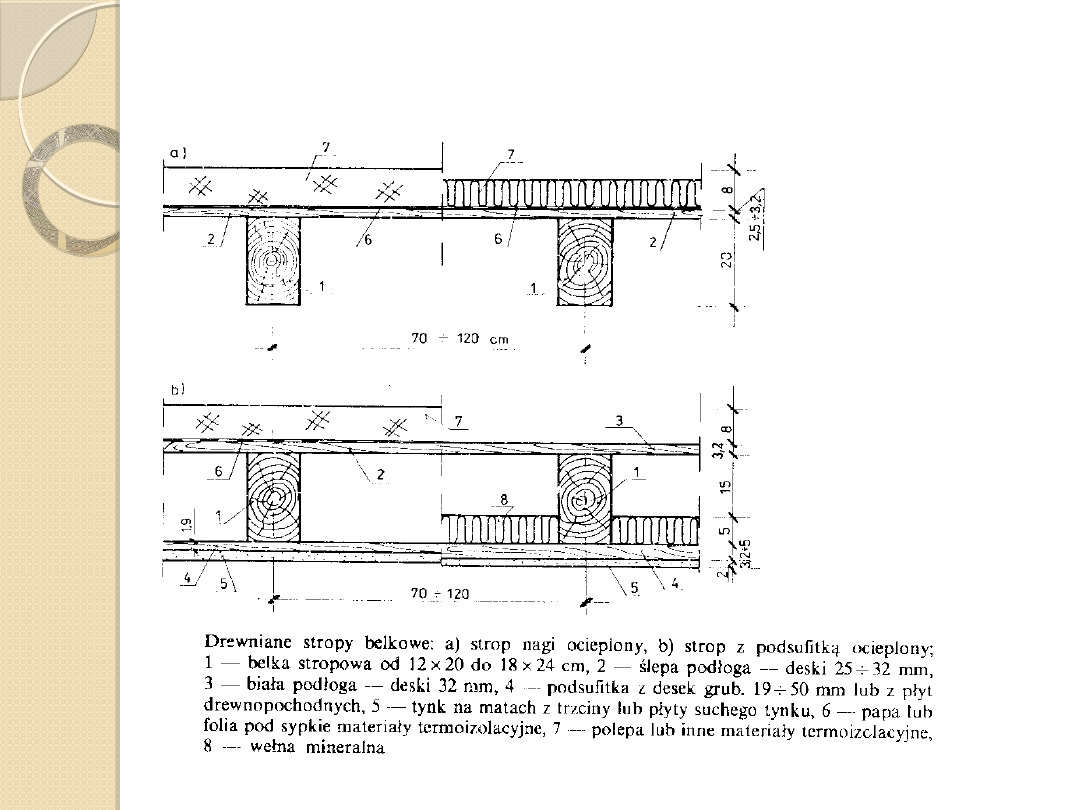

Rys.4.

• stosowane głównie
jako stropy poddasza

• pod warstwą
ocieplenia konieczna
paroizolacja

• Strop nagi i z podsufitką:

background image

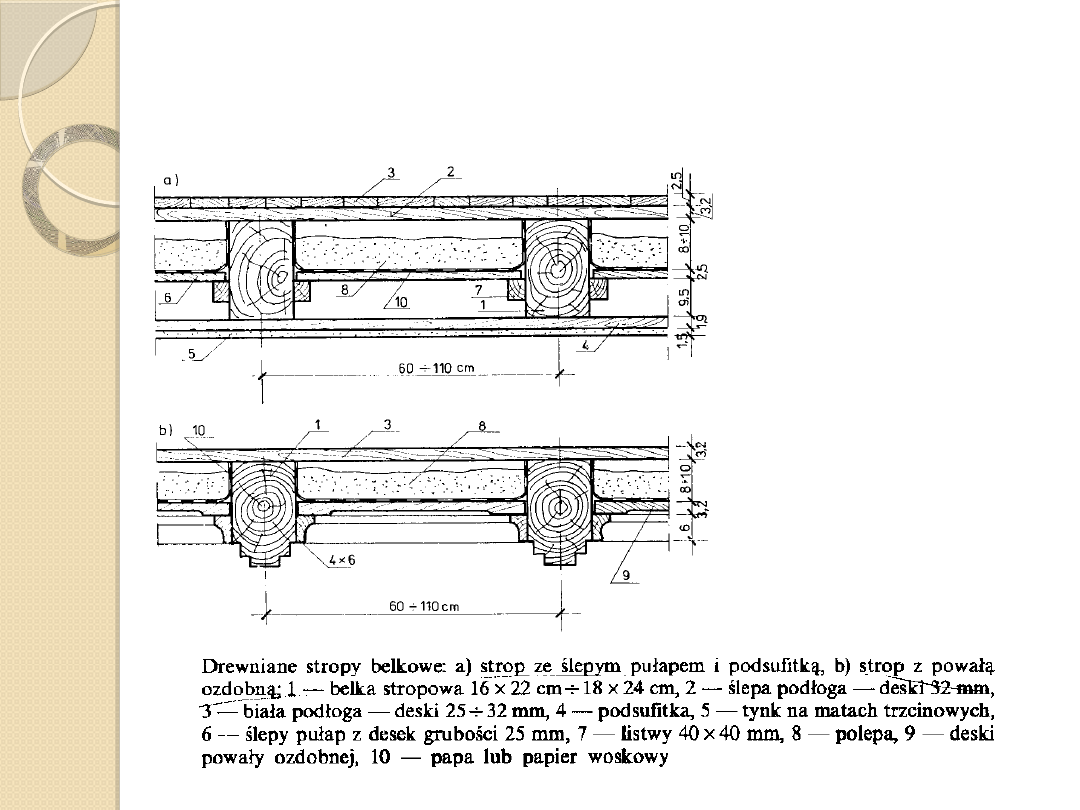

• Strop ze ślepym pułapem i podsufitką:

Rys.5.

• stosowane jako stropy
międzykondygnacyjne

• zamiast polepy można
stosować współczesne
materiały termoizolacyjne

background image

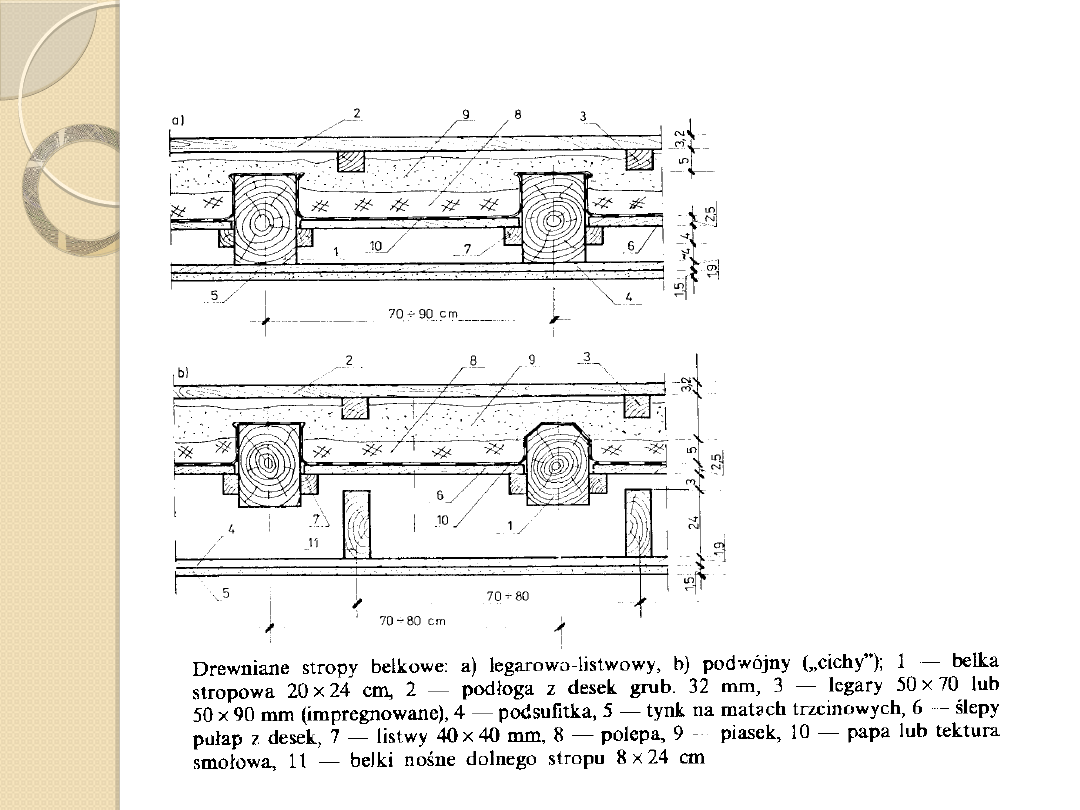

• Strop legarowo listwowy oraz podwójny (cichy):

Rys.6.

• szeroko stosowane w
budownictwie tradycyjnym

• drgania z podłogi nie
przenoszą się bezpośrednio
na belki

• dobre właściwości
akustyczne

• strop górny jest nośny,
dolny zaś jest samonośny

• drgania ze stropu górnego
nie są przekazywane na
strop dolny

background image

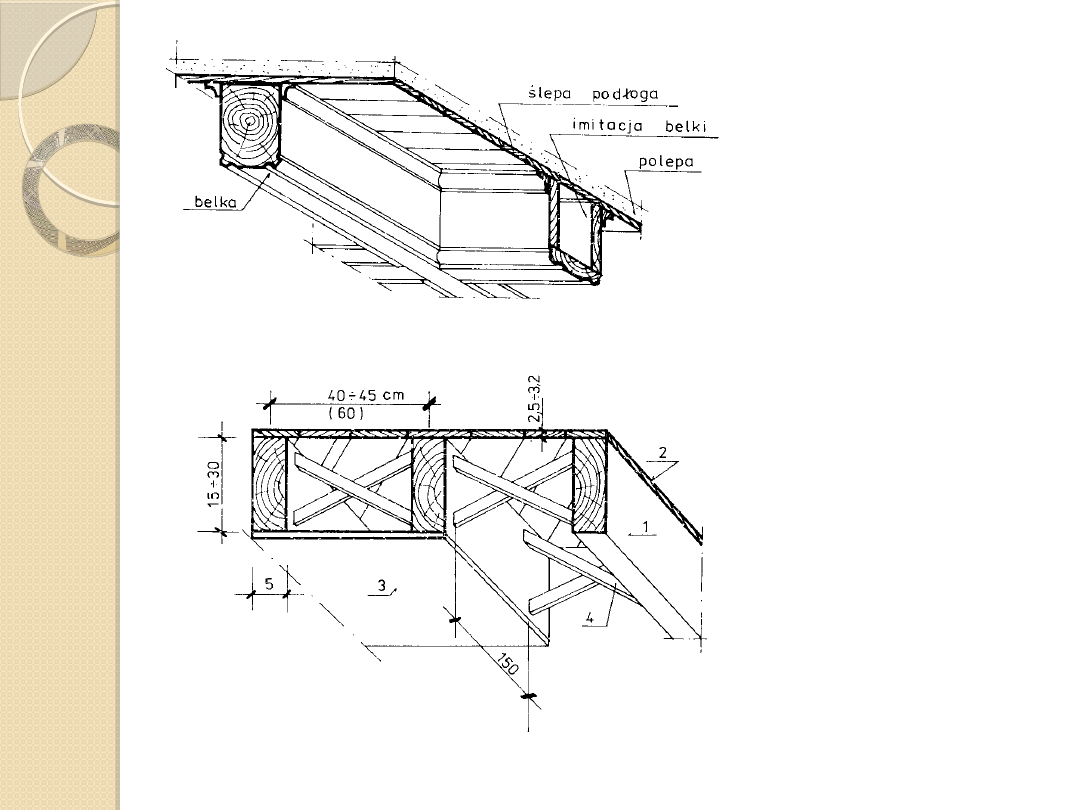

Rys.7. Strop kasetonowy.

Rys.8. Strop z bali (deskowy).

• stosowany do wnętrz
reprezentacyjnych

• imitacja belek ze zbitych
desek

• w budynkach o
szkieletowej konstrukcji
ścian

• przekroje bali: 5x15 ÷
5x30 [cm]

• rozstaw osiowy: 30 ÷ 60
[cm]

• usztywnienie z łat co 1,5
m na długości stropu

background image

Bibliografia:

1.

Byrdy Cz., Kram D., Korepta K., Śliwiński M.: Podstawy budownictwa cz. II,
Kraków 1998

2.

Neuhaus Helmuth: Budownictwo drewniane, Polskie Wydawnictwo techniczne,
2006

3.

http://konsbud.com/
