Dźwigary kratowe

Patrycja Sikora 4C

background image

 Element konstrukcyjny poziomy

lub pochyły, przenoszący na
podpory obciążenia działające
prostopadle do jego osi wzdłużnej.

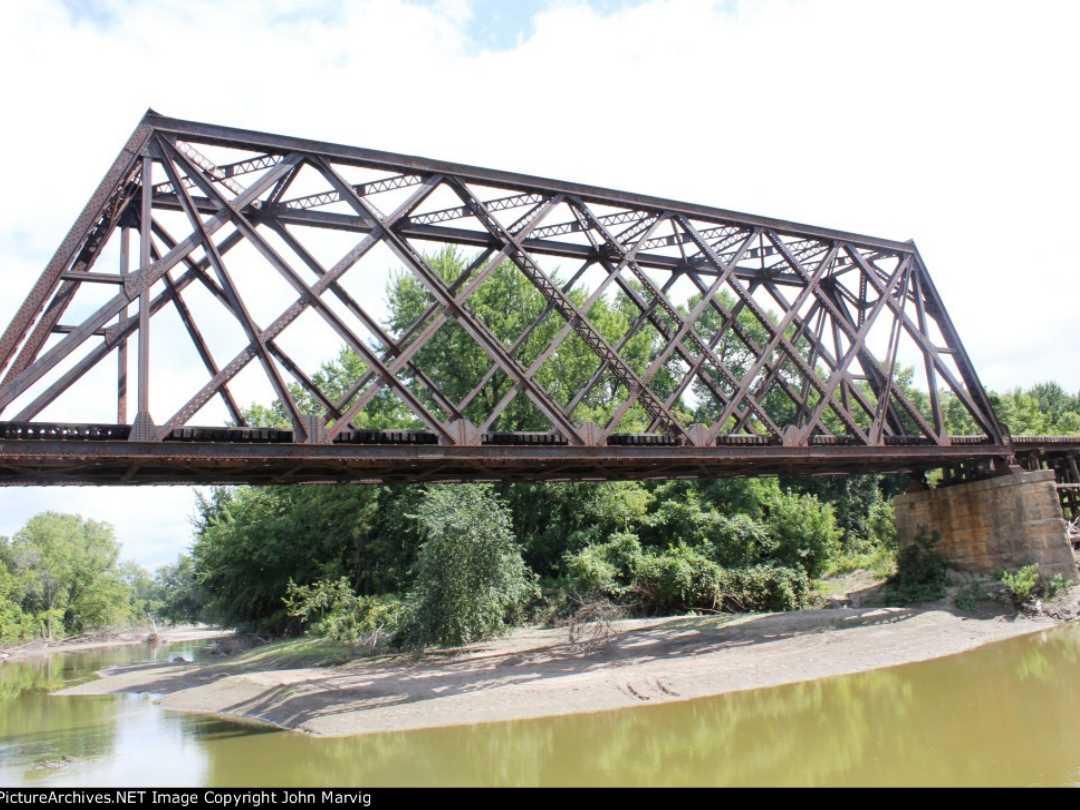

 Dźwigary stosuje się w

konstrukcjach budynków (dźwigar
stropowy), mostów (dźwigar
mostowy)

 Mogą być drewniane, metalowe,

żelbetowe i z betonu sprężonego.

 Punkt połączenia prętów nosi

nazwę węzła

 W dachach dźwigary stosuje się w

konstrukcjach o dużej rozpiętości.

Co to jest „dźwigar kratowy”?

background image

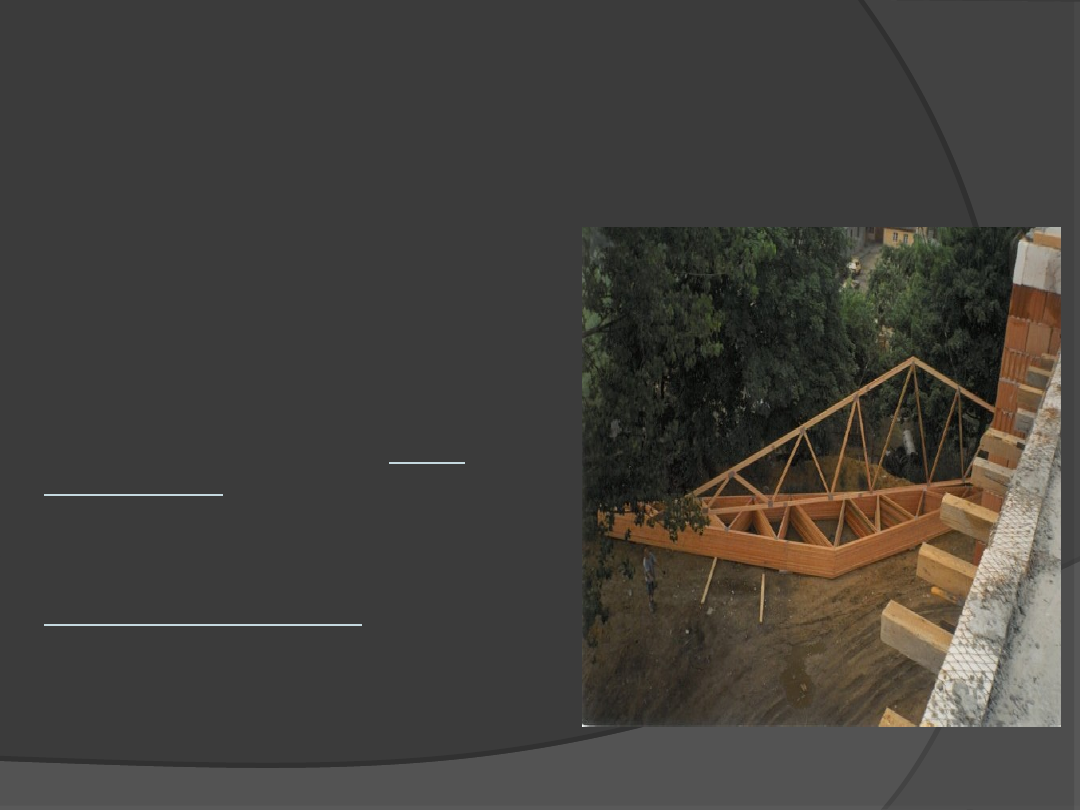

Wiązary kratowe najlepiej
sprawdzają się w domach z
nieużytkowym poddaszem z
dwuspadowym dachem.
W takich budynkach, nawet gdy dachy
się przenikają, nie ma problemu z ich
wykonaniem. Wystarczy zastosować
niezwykle prostą i skuteczną
konstrukcję tak zwanego kosza
farmerskiego.

 Konstrukcję z wiązarów można
stosować także w domach z
użytkowym poddaszem. Jednak w
budynkach murowanych to
rozwiązanie należy do rzadkości z
powodu przyzwyczajeń i chęci
posiadania monolitycznego, a nie
drewnianego stropu. Pewnym
utrudnieniem konstrukcyjnym może
być szeroka, na przykład dwubiegowa,
klatka schodowa.

Kiedy stosuje się wiązary?

background image

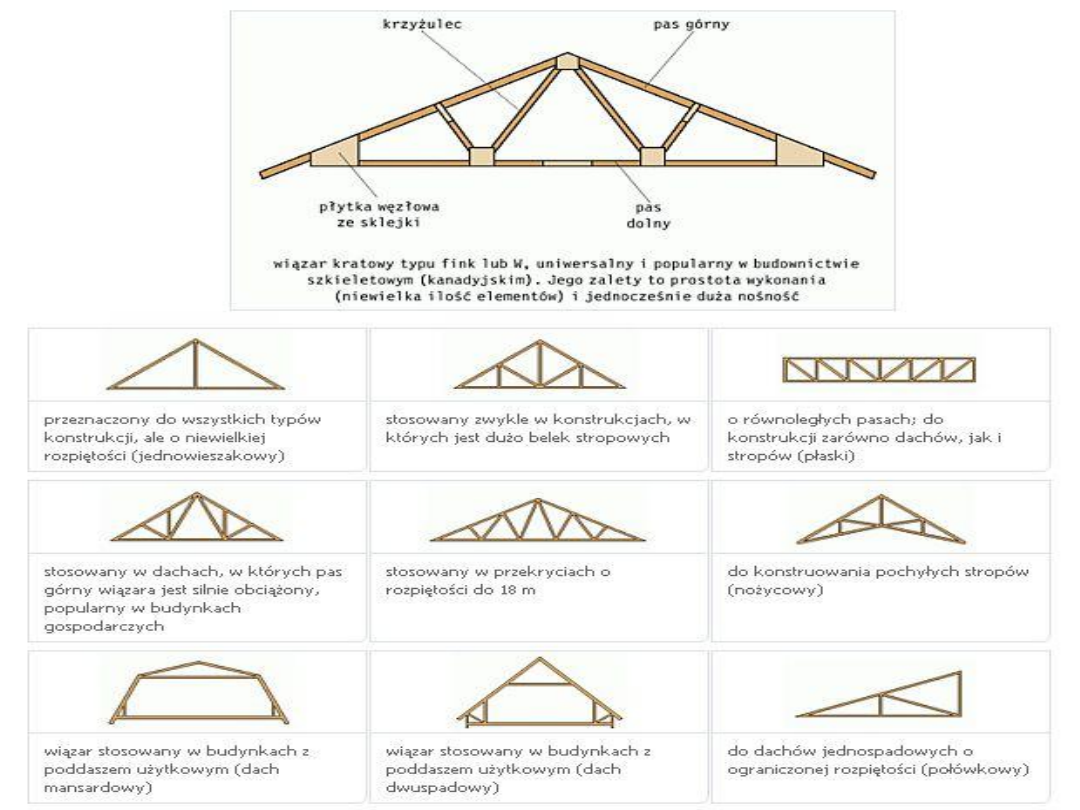

Rodzaje

Wiązarów

background image

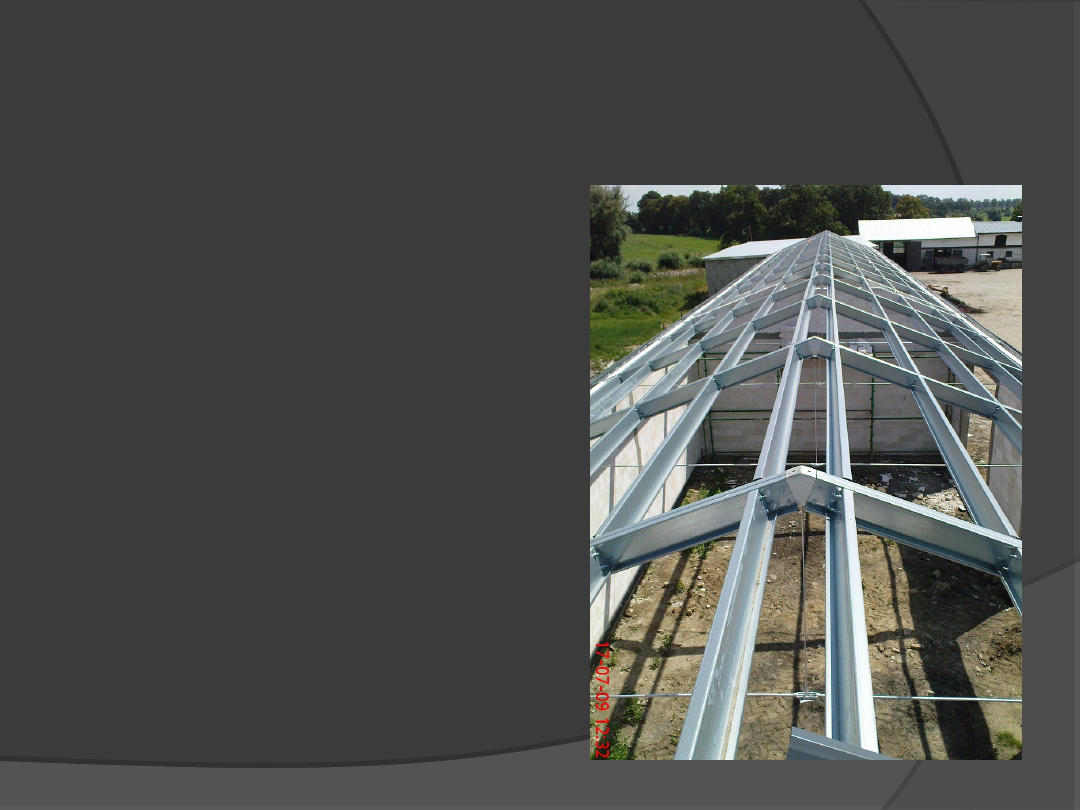

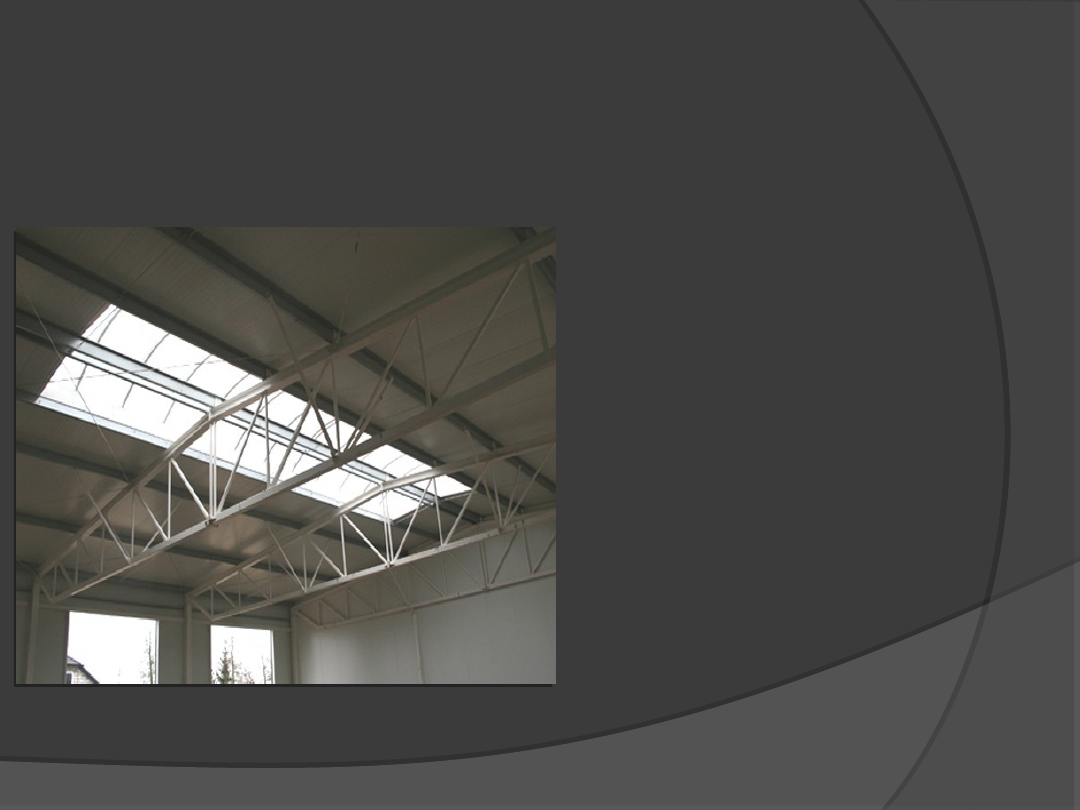

Dźwigary Stalowe

Projekty dźwigarów stalowych mają
szerokie zastosowanie dla przekryć
dachowych różnego rodzaju
budynków:

– zamkniętych, otwartych i wiat,
– ocieplonych i nieocieplonych,
– o rozpiętościach od 6,0 m do 24,0
m, zlokalizowanych w I i II strefie
obciążenia śniegiem wg PN-80/B-
02010 oraz w l strefie obciążenia
wiatrem wg
PN-77/B-02011, a w odniesieniu do
dźwigarów oznaczonych symbolami
EK-7160 do EK-7166 również w II
strefie obciążenia wiatrem

background image

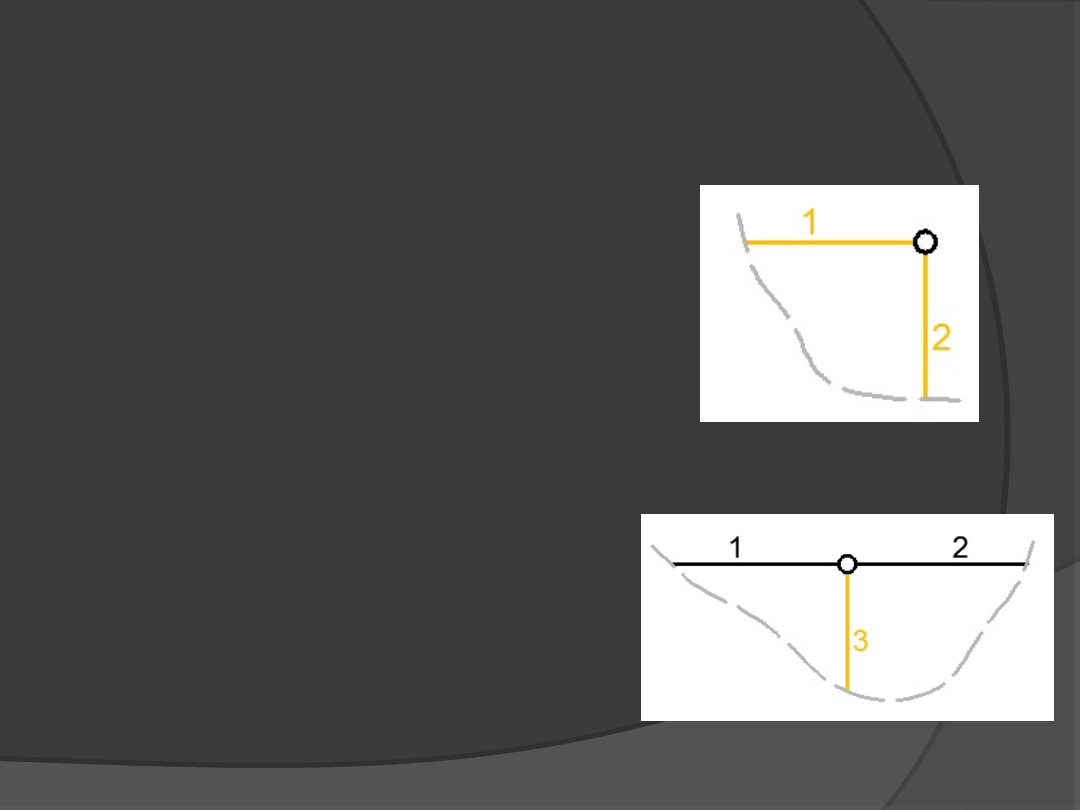

 Mianem prętów zerowych określa się te
pręty kratownic (płaskich lub
przestrzennych) w których wartości sił
normalnych wynoszą zero.

 Aby określić położenie prętów zerowych
najczęściej nie ma potrzeby
przeprowadzania obliczeń, gdyż
wystarcza analiza geometrii samej
kratownicy i umiejscowienia obciążeń
zewnętrznych.

 Określenie położenia prętów zerowych
przed rozpoczęciem obliczeń
analitycznych znacznie upraszcza sam
proces obliczeń

Pręty zerowe

background image

 Najprostsza kratownica
złożona z trzech prętów
połączonych przegubowo tworzy
tarczę sztywną i jest statycznie
wyznaczalna.

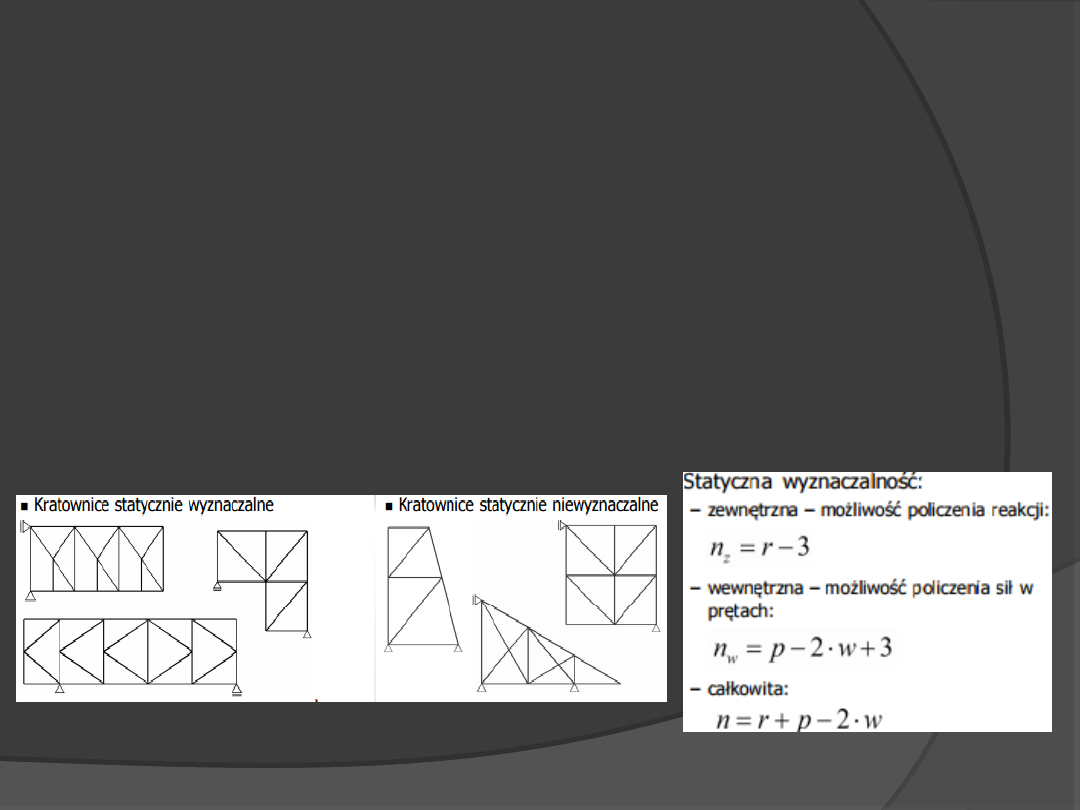

Statyczna wyznaczalność

 Każda kratownica budowana przez
dostawianie pól zamkniętych
tworzonych za pomocą kolejnych
dwóch prętów jest statycznie
wyznaczalna.

Przykłady:

background image

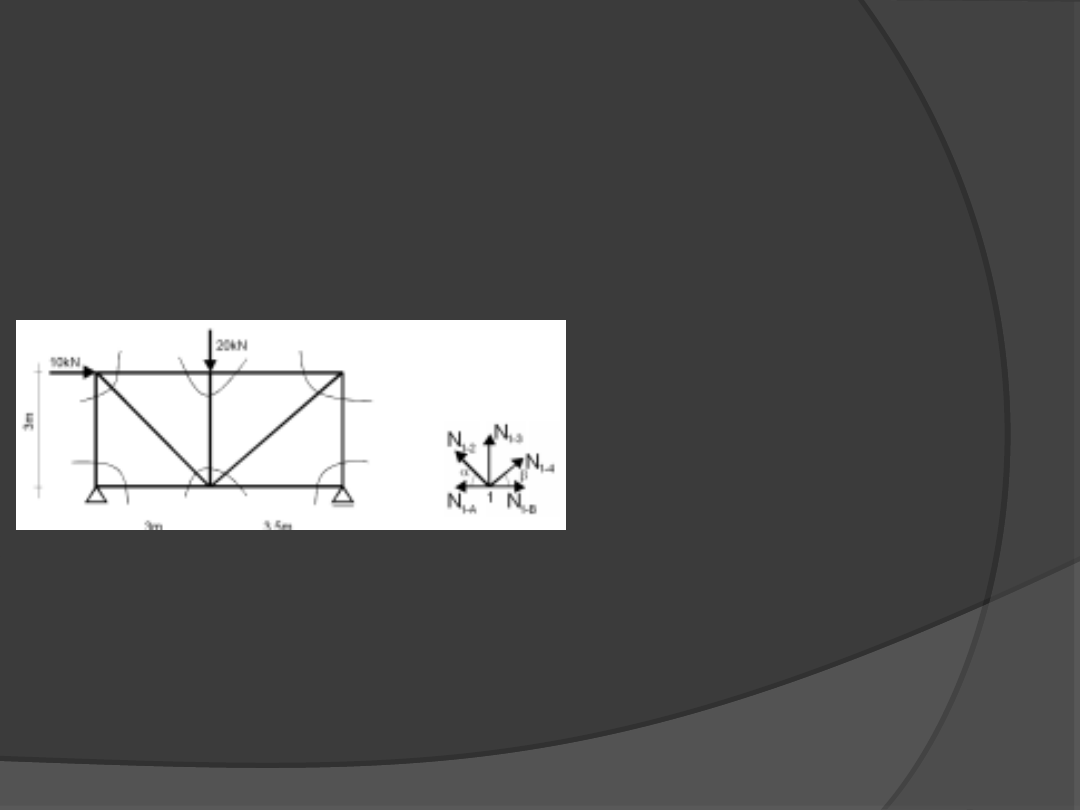

Metoda równoważenia węzłów

 Każdy z węzłów
oddzielony zostaje od
prętów za pomocą
przekroju
przywęzłowego.

 W węzłach otrzymuje
się układy sił zbieżnych,
w których można zapisać
dwa równania
równowagi – sumy
rzutów sił na dwie osie

background image

Zalety i wady metody

równoważenia węzłów

Zalety:

– łatwość zapisania

równań

– sumy rzutów sił

– kontrola wyników

Wady:

– propagacja błędu

– duży nakład pracy

wymagany do

policzenia siły w

wybranym pręcie.

background image

Metoda Rittera – zalety i wady

Zalety:

– do znalezienia siły w

pręcie potrzebne jest

zapisanie i rozwiązanie

tylko jednego równania

– brak propagacji błędu

Wady:

– konieczność zapisania

równań sum momentów

– brak kontroli błędów

(możliwa np. za pomocą

metody równoważenia

węzłów).

background image

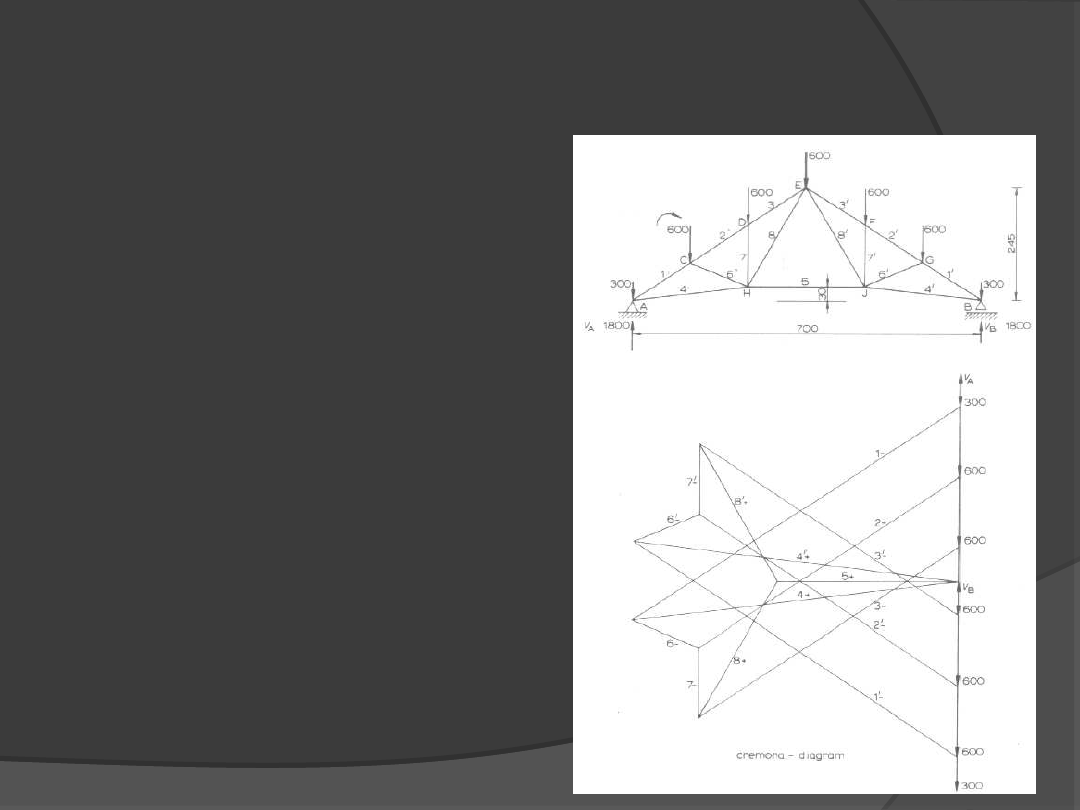

Diagram Cremony

 Jest to graficzna metoda
wyznaczania sił w
elementach kratownic.

 Została stworzona przez
włoskiego
matematyka Luigieg
Cremonę.

background image

Dziękuje za uwagę!
