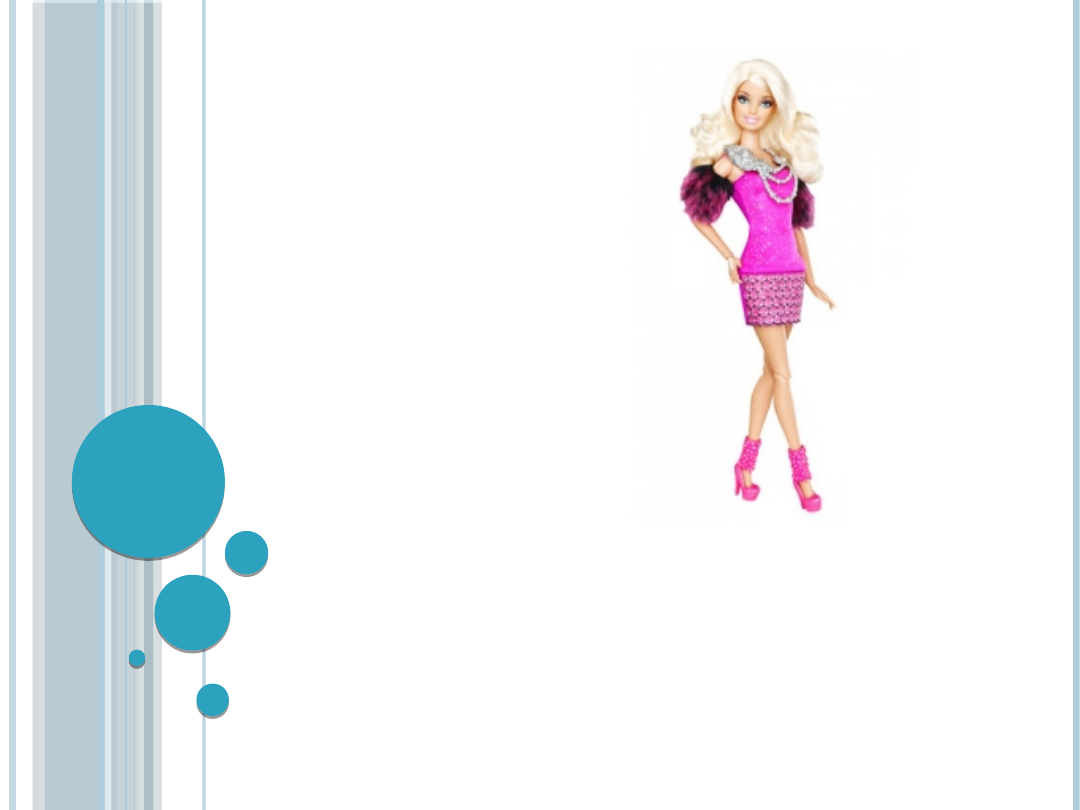

LALKA TYPU BARBIE

JAK TO SIĘ ZACZĘŁO?

Pierwsza lalka barbie

z 1958 roku

Ruth Handler

twórczyni lalki

barbie

Barbie – lalka produkowana przez Mattel,
jedna z najlepiej sprzedających się
zabawek
i jednocześnie najbardziej znanych ikon
kultury masowej. Barbie zadebiutowała 9
marca 1959 na nowojorskich targach
zabawek.

WYMOGI JAKIE POWINNA SPEŁNIAĆ LALKA
BARBIE



Odpowiednie wykonanie – bez ostro
zakończonych boków, brak dużej liczby
drobnych elementów, gładka powierzchnia



Trwałość – nie może być łamliwa, nie może
pękać, kruszyć się



Wykonana z bezpiecznych materiałów – np.
brak toksycznych farb



Zgodność z zasadniczymi wymogami
bezpieczeństwa

Z CZEGO JEST ZROBIONA LALKA BARBIE?



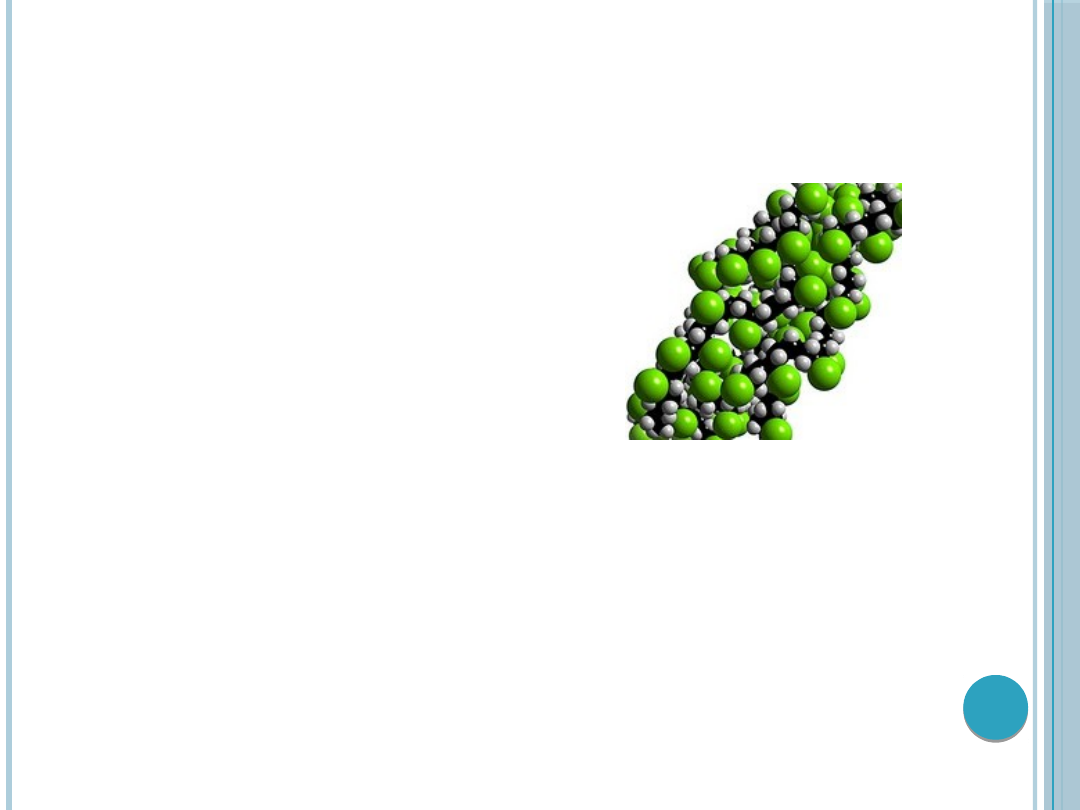

Polichlorek winylu (PVC) 40-60 %



Plastyfikator



Stabilizatory



Środki ułatwiające przetwórstwo



Barwniki



Wypełniacze

ODLEWANIE TWORZYW

Odlewanie jest procesem przetwórczym, w wyniku

którego następuje przeprowadzenie tworzywa ze stanu
ciekłego lub plastycznego w stan stały przy użyciu formy
odlewniczej. W gnieździe formującym formy odlewniczej
tworzywo zestala się lub utwardza na skutek zjawisk
fizyczno-chemicznych, bez stosowania ciśnienia lub pod
niewielkim ciśnieniem, w efekcie czego powstaje przedmiot
nazywany odlewem. Kształt otrzymanego odlewu
odzwierciedla kształt gniazda formującego narzędzia

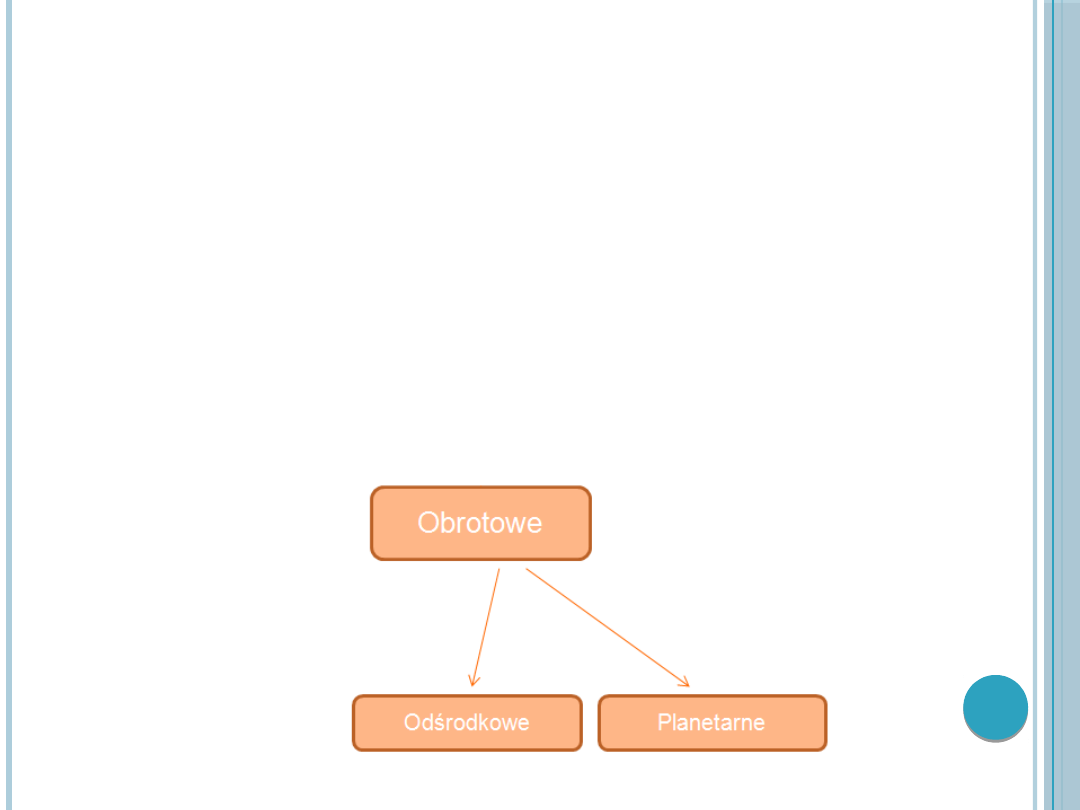

RODZAJE ODLEWANIA TWORZYW

Odlewanie

Normalne

Obrotowe

Zalewanie

Wylewanie

Grawitacyjn

e

Niskociśnieniow

e

Odśrodkowe

Planetarne

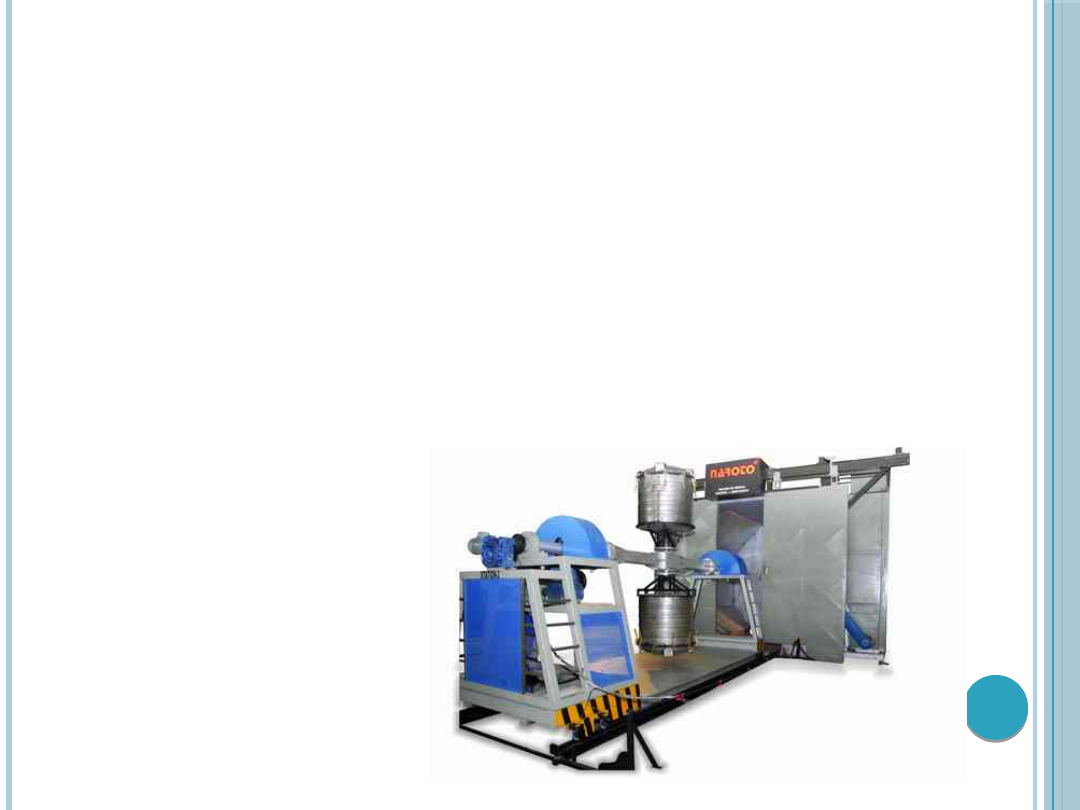

ODLEWANIE OBROTOWE

Odlewanie obrotowe jest procesem

przetwórczym, w którym wykorzystuje się siłę
odśrodkową działającą na tworzywo
odlewane, znajdujące się w gnieździe
formującym formy wewnętrznej dzielonej
bądź wykorzystuje się również ciśnienie
zewnętrzne.

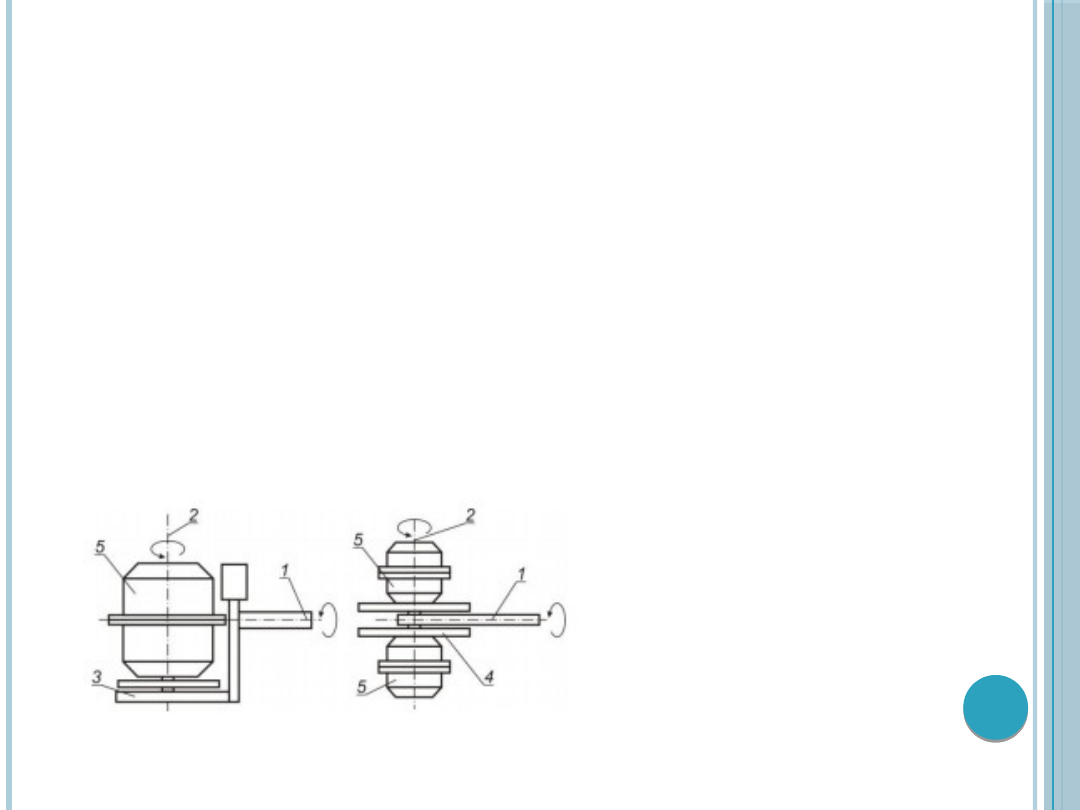

ODLEWANIE PLANETARNE

1. Główna oś obrotu
2. Pomocnicza oś obrotu
3. Ramię mimośrodowe
4. Ramię proste
5. Forma odlewnicza

Odlewanie rotacyjne stosowanie jest głównie do produkcji

wyrobów wewnątrz pustych. W technologii tej forma dzielona mająca
gniazdo o kształcie i wymiarach odpowiadających kształtowi i
wymiarom zewnętrznym odlewu wykonuje ruch obrotowy wokół
dwóch osi. W wyniku tych ruchów tworzywo najczęściej w postaci
proszku, po jego stopieniu w gnieździe formy, równomiernie
rozprowadzane jest po jej ściankach.

Schemat odlewania planetarnego

TECHNOLOGIA PROCESU ODLEWANIA
ROTACYJNEGO

Odlewanie takie polega na rozprowadzeniu

sproszkowanego lub mikrogranulowanego (PE, PVC)
tworzywa na wewnętrznej powierzchni ogrzewanej formy.
Podczas całego procesu forma obraca się w wielu kierunkach
zapewniając równomierny rozkład tworzywa, czyli w efekcie
stałą grubość ścianek. Ruch spalin ogrzewających formę
wzmagany jest przez wentylator, co powoduje wyrównanie
temperatury w całej komorze i poprawę współczynnika
wnikania ciepła do formy. Po czasie niezbędnym do
osiągnięcia temperatury zapewniającej przetopienie i
rozpłynięcie tworzywa forma jest studzona. Powolne
studzenie zapewnia minimalne naprężenia wewnętrzne i
brak zniekształceń. W odpowiednim momencie forma jest
otwierana a z jej wnętrza wyciągany jest gotowy
monolityczny detal. Tak wyprodukowane elementy mogą
mieć skomplikowane kształty, różną grubość ścianki, różny
kolor.

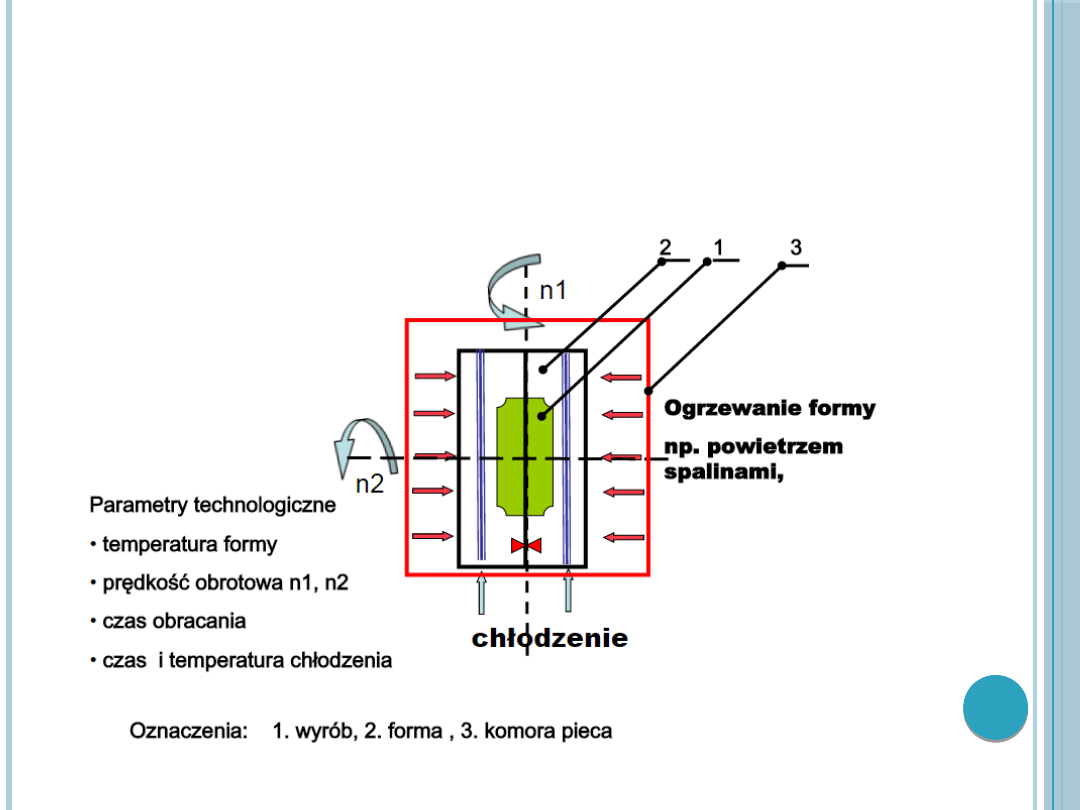

SCHEMAT PROCESU ODLEWANIA
PLANETARNEGO

PRZEBIEG PROCESU PRODUKCJI

1.

Załadowanie tworzywa do wnętrza formy

2.

Podgrzanie formy z tworzywem w
komorze pieca

3.

Ostudzenie formy poza komorą

4.

Wyładowanie gotowego produktu z
wnętrza formy

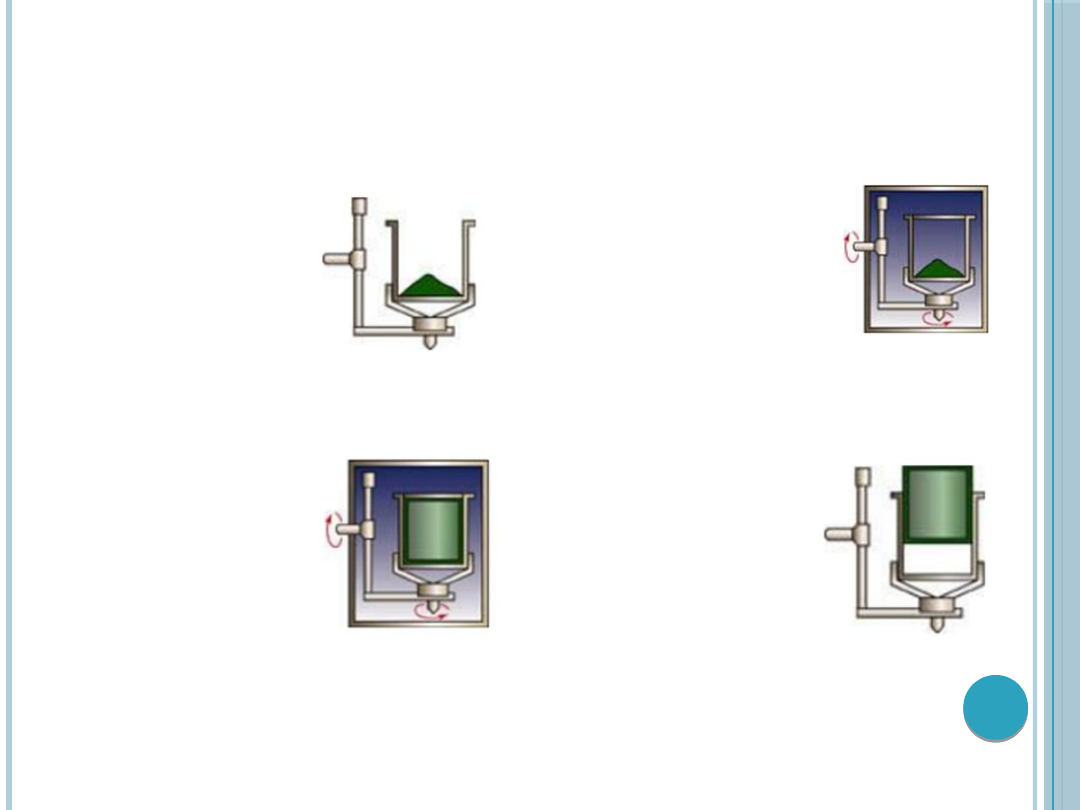

FAZY PROCESU ODLEWANIA
PLANETARNEGO

1. Załadunek

3. Chłodzenie

2. Ogrzewanie

4. Wyładunek

Wszystkie części lalki
trafiają na linię
montażową

Malowanie lalek

Wszywanie włosów

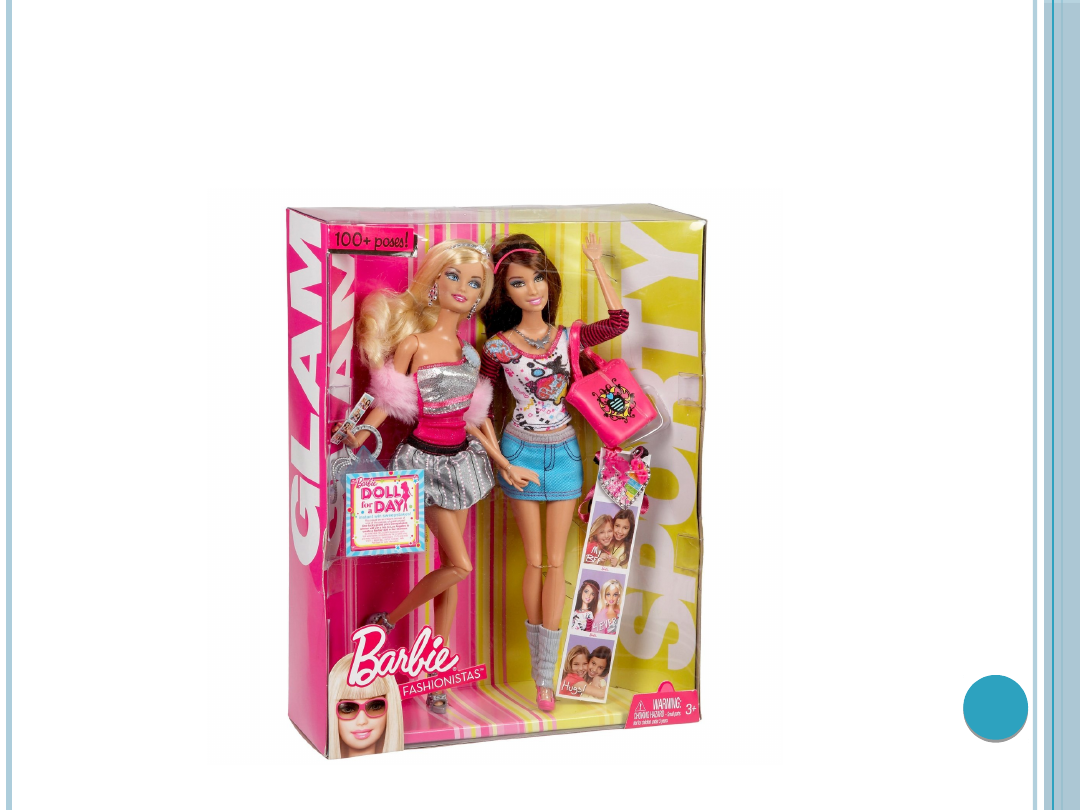

GOTOWY PRODUKT

BIBLIOGRAFIA



http://cebrita.blox.pl/2009/02/Jak-powstaje-Barbie.html



http://bc.pollub.pl/Content/1368/polimery2.pdf



http://www.madehow.com/Volume-5/Plastic-Doll.html



https://www.youtube.com/watch?v=ZYIKkqzF_GE
