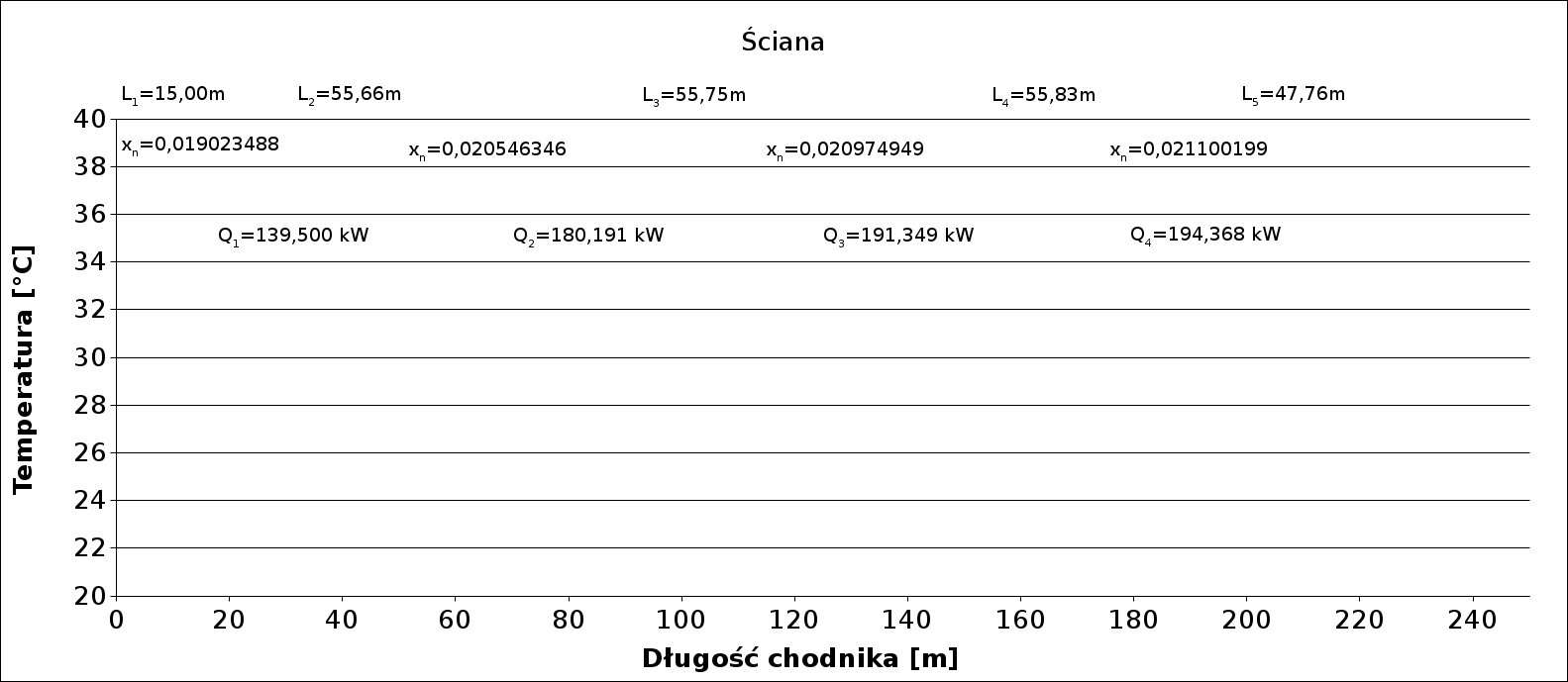

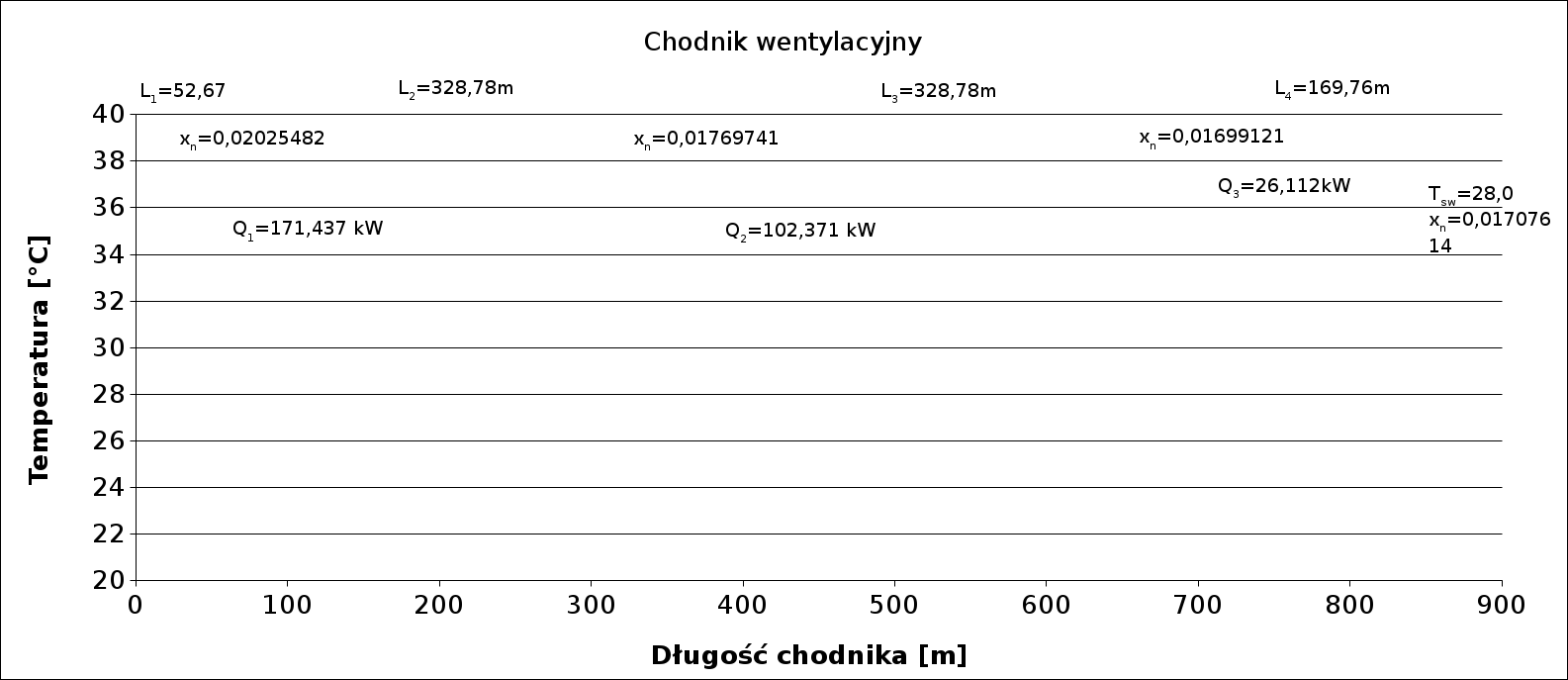

WYKRESY

---

Sheet 1: OBLICZENIA

DANE
PARAMETR		WYROBISKO
		1	2	3	4	5	6
Długosc	L	1050	2000	1950	880	230	880
Pole przekroju	A	ig: proszę używać formuły pi() 38,484510006475	16	10	8	8,4	7
Średnica zastępcza	D	7	3,84615384615385	3,04065159631575	2,71964146610211	2,75409836065574	2,54399164525441
Prędkość powietrza	wm	9	5,2	2,6	1,5	1,42857142857143	1,71428571428571
Czas przewietrzania (lata)	t	7	4	2,5	1	0,1	1
w sekundach		220752000	126144000	78840000	31536000	3153600	31536000
Wysokość niwelacyjna	zd	150	-900	-900	-880	-875	-860
Wysokość niwelacyjna	zw	-900	-900	-880	-875	-860	-860
Rodzaj skał otaczających		piaskowiec gruboziarnisty	piaskowiec drobnoziarnisty	łupek piaszczysty	łupek ilasty	węgiel	łupek ilasty
Moc maszyn		0	220	270	280	350	0
Współczynnik Czs		0	0,22	0,23	0,24	0,3	0,24
średnioroczna temperatura powietrza	t	7,5
wsp. przewodnictwa ciepła skał	l s	3,5	3,1	2,2	2,1	0,6	2,1
pojemność cieplna skał otaczających wyrobisko	cs	696	705	850	1000	439	1000
gęstość pozorna skał otaczających wyrobisko	rs	2400	2500	2550	2600	1300	2600
ekwiwalentny współczynnik przewodzenia ciepła	l e	5,8	5,8	5,8	8,1	7	2,3
promień zastępczy wyrobiska	r0	3,5	1,92307692307692	1,52032579815787	1,35982073305105	1,37704918032787	1,27199582262721
współczynnik ciepła konwekcyjnego	epsilon s		0,35	0,35	0,35	0,25	0,6
gęstość powietrza dla warunków normalnych	rn	1,2	1,2	1,2	1,2	1,2	1,2
liczba oporu wyrobiska	l f		0	0	0	0	0
obwód wyrobiska	B		16,64	13,1550750663005	11,7662568389442	12,2	11,0063254540287
indywidualna stała gazowa	Ra	287,04	287,04	287,04	287,04	287,04	287,04
współczynnik czs	Czs		0,28	0,28	0,28	0,28	0,28
współczynik cpa	Cpa		1005	1005	1005	1005	1005
ciepło parowania wody	rb		2500000	2500000	2500000	2500000	2500000
pojemność cieplna pary wodnej	cpw		1927	1927	1927	1927	1927
STOPIEŃ GEOTERMICZNY		31	0,032258064516129
WILGOTNOŚĆ WZGLĘDNA NA PODSZYBIU SZYBU WDECHOWEGO		0,74	0,74
PRZEPŁYW PRZEZ CHŁODNICĘ	V	470	m3/min
RÓŻNICA TEMPERATUR W WYROBISKACH KLIMATYZOWANYCH	Dts	3,5
PROGNOZA TEMPERATURY WACŁAWIK
wyrobisko nr:		1	2	3	4	5
wsp. wyrównania temp. skał	a	2,09530651340996E-06	3,29078014184397E-06	1,01499423298731E-06	8,07692307692308E-07	1,05134045908533E-06
liczba Fouriera	F0	37,7586206896552	112,246330825532	34,6207809550173	13,7749248	1,74844140564935
wsp. przejmowania ciepła z górotworu	ak	13,1099320743661	9,52847472841994	5,73602965836514	3,77743255062346	3,62369569977331
Liczba Biota	Bi	13,1099320743661	3,15930859695621	3,96392448573237	2,44601480954271	8,31667865521744
Ki Bi→oo		0,419510731370204	0,342750595191734	0,426211418317565	0,503814929902477	0,840299827478439
Liczba Kirpiczewa	Ki	0,408614528233568	0,314332545350391	0,391162421801482	0,430006535032396	0,775042591310223
Bezwymiarowy strumień cieplny	q*	2,56740080009727	1,97500963051394	2,45774598138385	2,70181074290675	4,86973622215879
Strumień objętości powietrza	V	346,360590058275	83,2	26	12	12
przyjęta temperatura sucha na podszybiu	ts	17,9860039058066
ciśnienie powietrza na zręvie szybu wdechowego	p0	750
ciśnienie statyczne bezwgl. pow. na podszybiu	p	111190,0476
ciśnienie cząstkowe pary w stanie nasycenia	ppn	2061,1606834586
stopień zawilżenia na podszybiu	x	0,008651008684542		tsd, twd, xd, pd - parametry na wlociw do wyrobisk
prognozowana temperatura bezwzględna	Ts	291,136003905807
temperatura wirtualna	Tv	292,64717596471
gęstość powietrza	r	1,32366826648294
prognozowana temperatura sucha na podszybiu	Ts(s)	17,9860039054437
ciśnienie cząstkowe pary wodnej z "x"	pp	1525,25890575936
ciśnienie cząstkowe pary wodnej z "tw"	pp	1525,25890575936
pp - pp		0
temperatura wilgotna na podszybiu	tw	15,1899986030655
temperatura sucha na dopływie	tsd			20,7115312807387
zawilżenie na dopływie	xd			0,010635946754691
temperatura pierwotna skał na wlocie do wyrobiska	J00		40,9032258064516	40,5806451612903	40,258064516129	40,0967741935484
temepratura sucha na dopływie	Tsd		17,9860039054437	20,7115312807387	27,5533345579763	34,811248384042
temperatura bezwzględna sucha na dopływie	Ts		291,136003905444	293,861531280739	300,703334557976	307,961248384042
ciśnienie cząstowe pary w stanie nasycenia	ppn		2061,16068341157	2442,07774706706	3680,92098099534	5561,5547068587
ciśnienie statyczne bezwzględne powietrza na dopływie	pd		111190,0476	111190,0476	110954,688	111013,5279
ciśnienie statyczne bezwzględne powietrza na wypływie	pw		111190,0476	110954,688	111013,5279	111190,0476
stopień zawilżenia na dopływie	x		0,008651008684542	0,010635946754691	0,015582691698871	0,020774750997977
temperatura wirtualna	Tv		292,647175964345	295,736828640711	303,51479497112	311,799939335365
gęstość powietrza	r		1,32366826648459	1,30706692116649	1,27424699223345	1,24236002395014
zagęszczenie strumienia cieplnego od dodatkowego źródła ciepła	qd		24,2	31,8461538461538	76,3636363636364	456,521739130435
temperatura sucha powietrza na wypływie	Tsw		20,8002027311892	27,5533345579763	34,811248384042	41,8962472197705
stopień zawilżenia na wypływie	xw		0,010700386235855	0,015582691698871	0,020774750997977	0,028942054393521
ciśnienie cząstowe pary wodnej z xw	pp		1880,47372940836	2711,76228300909	3588,00403399274	4943,70948064745
ciśnienie cząstowe pary wodnej z tw	pp		1916,72800679797	2711,76228300909	3539,00021167969	4896,99212370722
pp - pp			-36,254277389618	0	49,0038223130496	46,7173569402312
temperatura wilgotna na wypływie	Tww		18,268265551142	23,9328942892375	28,8361303232188	34,3911885349772
PROGNOZA TEMPERATURY VOSS
wyrobisko nr:			2	3	4	5	6
temperatura sucha na dopływie	tsd		17,9860039054437		27,5533345579763	35,8677489206274	42,7371175661239
zawilżenie na dopływie	xd		0,008651008684542		0,015582691698871	0,021525821441583	0,029435736161625
ekw. wsp. wyrównywania temperatury	ae		3,29078014184397E-06	1,01499423298731E-06	3,11538461538462E-06	1,22656386893289E-05	8,84615384615385E-07
Liczba Fouriera	F0		112,246330825532	34,6207809550173	53,1318528	20,398483065909	17,2420827428571
współczynnik przejmowania ciepła	ak		17,3882400767757	9,98692138624289	6,43170268258505	9,31149915094838	7,15681049537594
Liczba Biota	Bi		16,4723759726939	7,47949469343826	3,08499564606675	7,32708129910692	6,59669061844402
Ki Bi→oo	Ki Bi→oo		0,342750595191734	0,426211418317565	0,393984315656734	0,46913546995559	0,483631912537367
Liczba Kirpiczewa	Ki		0,336908710708283	0,406889592721871	0,356087725479561	0,445372048485092	0,455785570114652
ciśnienie cząstkowe pary wodnej w stanie nasycenia	ppn		2061,16068341157	2442,07774706706	3680,92098099534	5895,12699416437	8517,62876970221
ciśnienie statyczne bezwzględne na dopływie	pd		111190,0476	111190,0476	110954,688	110895,8481	110719,3284
ciśnienie statyczne bezwzględne na wypływie	pw		111190,0476	110954,688	110895,8481	110719,3284	110719,3284
stopień zawilżenia na dopływie	xd		0,008651008684542	0,010635946754691	0,015582691698871	0,021525821441583	0,029435736161625
temperatura bezwzględna sucha na dopływie	Tsd		291,136003905444	293,861531280739	300,703334557976	309,017748920627	315,887117566124
temperatura wirtualna	Tv		292,647175964345	295,736828640711	303,51479497112	313,008865451954	321,466139475843
gęstość powietrza	r		1,32366826648459	1,30706692116649	1,27289622774525	1,23232251430523	1,19990202608124
temperatura pierwotna skał na dopływie	tpd		40,9032258064516	40,9032258064516	40,258064516129	40,0967741935484	39,6129032258064
temperatura pierwotna skał na wypływie	tpw		40,9032258064516	40,258064516129	40,0967741935484	39,6129032258064	39,6129032258064
średnia temperatura pierwotna skał otaczających wyrobisko	tpm		40,9032258064516	40,5806451612903	40,1774193548387	39,8548387096774	39,6129032258064
zagęszczenie strumienia cieplnego od dodatkowego źródła ciepła	qd		24,2	31,8461538461538	76,3636363636364	456,521739130435	0
gęstość powietrza suchego	ra		1,33053890588587	1,3154080576735	1,28547901424229	1,25022863228107	1,22109402575695
strumień masy powietrza suchego	ma		110,700836969705	34,200609499511	15,4257481709075	15,0027435873729	14,6531283090835
tx	tx		44,9925394618426	41,2129544284471	48,8212035737812	104,578748317352	39,6129032258064
temperatura sucha powietrza na wypływie	Tsw		20,7115312807387	27,5454730024253	35,8677489206274	42,7371175661239	41,8697279693119
stopień zawilżenia na wypływie	xw		0,010635946754691	0,015577036973757	0,021525821441583	0,029435736161625	0,029229608408383
ciśnienie cząstkowe pary wodnej z "xw"	pp		1869,3395972703	2710,80226726984	3709,4459076498	5002,95694242675	4969,49550601779
ciśnienie cząstkowe pary wodnej z "tw"	pp		1869,3395972703	2508,47559314879	3709,4459076498	5002,95694242675	4969,49550601779
pp-pp			0	202,326674121047	0	0	0
temperatura wilgotna na wypływie	tw		18,0026181592779	23,1042900151917	29,6400658894981	34,8284994804469	34,5760354526975
temperatura na wlocie do chodnika odstawczego taka, aby na wylocie chodnika temperatura sucha była równa 28 stopni Celsjusza	15,244886276903
temperatura na wlocie do ściany taka, aby na wylocie ściany temperatura sucha była równa 28 stopni Celsjusza	19,9181661126894
temperatura na wlocie do ściany taka, aby na wylocie ściany temperatura sucha była równa 33 stopni Celsjusza	25,2976225336844
MASZYNY KLIMATYZACYJNE
					wyrobisko nr 4					wyrobisko nr 5					wyrobisko nr 6
Temperatura sucha na dopływie do danego fragmentu wyrobiska				tsd	27,5533345579763	24,4896362778943	24,4906222138162	24,4906539191839	24,4907356445951	27,0505812066571	24,4904217600681	24,4891913943939	24,4886339968013	24,4883716997305	27,4722169099385	24,4888425253637	24,4908408990778	26,2998273652324
Temperatura wilgotna na dopływie do danego fragmentu wyrobiska				twd	23,9328942892375	23,1954128048027	23,7032316243086	23,8621138547688	23,8029995328644	25,5198894206488	23,7944415345768	24,0829530315007	24,1620302556311	24,1834022604511	26,9773262199794	24,0207902949549	23,5310926529264	24,4269550897834
Stopień zawilżenia na dopływie do danego fragmentu wyrobiska				xd	0,015582691698871	0,01580221664186	0,016539288421295	0,016774909168034	0,016690284867016	0,01822146418288	0,01668137646069	0,017115235974501	0,017240191159413	0,017279130448008	0,020444718893007	0,017042530594758	0,016321846433913	0,016888435779321
Ciśnienie powietrza na dopływie do danego fragmentu wyrobiska				pd	110954,688	110952,352672628	110937,197757025	110922,014826197	110906,803723992	110895,8481	110884,335797679	110841,614824909	110798,829947352	110755,980877338	110719,3284	110719,3284	110719,3284	110719,3284
odległość umiejscowienia MK (SOLVER)				L	34,9267773589731	226,654459487444	227,073450642954	227,4947771945	163,850535316128	15,0001928051336	55,6641765029821	55,7474425686328	55,8310834619488	47,7571046613017	52,6744179798316	328,781679458445	328,781679458472	169,762223103252
metr bieżący wyrobiska				-	34,9267773589731	261,581236846417	488,654687489372	716,149464683872	880	15,0001928051336	70,6643693081157	126,411811876748	182,242895338697	229,999999999999	52,6744179798316	381,456097438277	710,237776896749	880
tangens kąta nachylenia wyrobiska				tan alfa	0,005681818181818	0,005681818181818	0,005681818181818	0,005681818181818	0,005681818181818	0,065217391304348	0,065217391304348	0,065217391304348	0,065217391304348	0,065217391304348	0	0	0	0
kąt nachylenia wyrobiska				a	0,325540698659298	0,325540698659298	0,325540698659298	0,325540698659298	0,325540698659298	3,73139699916045	3,73139699916045	3,73139699916045	3,73139699916045	3,73139699916045	0	0	0	0
wysokość n.p.m. dopływu danego fragmentu wyrobiska				zd	-880	-879,801552401369	-878,513742972464	-877,223552911992	-875,93096895066	-875	-874,021726556187	-870,391454175558	-866,755751399342	-863,114593782259	-860	-860	-860	-860
wysokość n.p.m. wypływu danego fragmentu wyrobiska				zw	-879,801552401369	-878,513742972464	-877,223552911992	-875,93096895066	-875	-874,021726556187	-870,391454175558	-866,755751399342	-863,114593782259	-860	-860	-860	-860	-860
temperatura pierwotna skał na wlocie do danego fragmentu wyrobiska				tpd	40,258064516129	40,2516629806893	40,2101207410472	40,1685017068385	40,1268054500213	40,0967741935484	40,0652169856835	39,948111425018	39,8308306903014	39,7133739929761	39,6129032258064	39,6129032258064	39,6129032258064	39,6129032258064
temperatura pierwotna skał na wylocie z danego fragmentu wyrobiska				tpw	40,2516629806893	40,2101207410472	40,1685017068385	40,1268054500213	40,0967741935484	40,0652169856835	39,948111425018	39,8308306903014	39,7133739929761	39,6129032258064	39,6129032258064	39,6129032258064	39,6129032258064	39,6129032258064
temperatura pierwotna skał otaczających dany fragment wyrobiska				tpm	40,2548637484092	40,2308918608683	40,1893112239428	40,1476535784299	40,1117898217848	40,0809955896159	40,0066642053507	39,8894710576597	39,7721023416387	39,6631386093913	39,6129032258064	39,6129032258064	39,6129032258064	39,6129032258064
tx				tx	48,8986479673517	48,8746760798108	48,8330954428854	48,7914377973724	48,7555740407274	104,80490519729	104,730573813025	104,613380665334	104,496011949313	104,387048217066	39,6129032258064	39,6129032258064	39,6129032258064	39,6129032258064
Temperatura sucha na wlocie do MK				Ts	27,9692922454089	27,9746329591471	27,9754826	27,9755143116913	27,0505812066571	27,9745670632151	27,9722493601874	27,97107320925	27,9705408991822	27,4722169099385	27,9713270517726	27,9750776909867	27,9766154211706	27,984475424638
ciśnienie statyczne bezwględne na wlocie do MK				pw	110952,352672628	110937,197757025	110922,014826197	110906,803723992	110895,8481	110884,335797679	110841,614824909	110798,829947352	110755,980877338	110719,3284	110719,3284	110719,3284	110719,3284	110719,3284
stopień zwilżenia na dopływie do MK				xd	0,015881789528803	0,018443209178385	0,019270284215018	0,018967598067373	0,01822146418288	0,018927657894421	0,020439758708471	0,020864543726631	0,020986899769211	0,020444718893007	0,020144166167526	0,017597385846667	0,016891773465592	0,016973789459787
ciśnienie cząstkowe pary wodnej z x				pp	2762,45840812264	3194,72189660896	3333,22594858704	3281,96882699931	3156,22770749069	3274,59854162554	3526,5187609699	3596,04065095107	3615,04203327875	3523,45575983706	3473,28320765996	3046,24563147565	2927,32805659769	2941,1637854182
ciśnienie cząstkowe pary wodnej z tw				pp	2753,26860152515	3194,94746895981	3333,5400159988	3282,00203979951	3156,28804443321	3274,6794317226	3526,96553441226	3596,35525540846	3615,23813264293	3523,56414234182	3473,11533901465	3045,66838870272	2926,76492873454	2940,29515628851
różnica ciśnień pp				pp-pp	9,18980659749332	-0,225572350853326	-0,314067411759879	-0,033212800202364	-0,060336942526192	-0,080890097062365	-0,446773442358335	-0,314604457385485	-0,196099364183738	-0,10838250476445	0,167868645311501	0,577242772931641	0,563127863153568	0,868629129688998
temperatura wilgotna na dopływie do MK (SOLVER)				Tw	24,2164580927239	25,9118460189957	26,4219722898529	26,2334250508178	25,5198894206488	26,2061902726715	27,1166164488217	27,3614400418611	27,4275862444326	26,9773262199794	26,9242229471292	25,3500421265179	24,8950813207938	24,9494560286155
ZDOLNOŚĆ CHŁODNICZA MASZYNY KLIMATYZACYJNEJ
Temperatura sucha na wlocie do MK				tsd	27,9692922454089	27,9746329591471	27,9754825590603	27,9755143116913		27,9745670632151	27,9722493601874	27,97107320925	27,9705408991822		27,9713270517726	27,9750776909867	27,9766154211706
Temperatura wilgotna na wlocie do MK				twd	24,2164580927239	25,9118460189957	26,4219722898529	26,2334250508178		26,2061902726715	27,1166164488217	27,3614400418611	27,4275862444326		26,9242229471292	25,3500421265179	24,8950813207938
ciśnienie powietrza w miejscu ustawienia MK				p	110952,352672628	110937,197757025	110922,014826197	110906,803723992		110884,335797679	110841,614824909	110798,829947352	110755,980877338		110719,3284	110719,3284	110719,3284
całkowity strumień powietrza				VC	12	12	12	12		12	12	12	12		12	12	12
strumień powietrza przepływający przez MK				Vmk	7,83333333333333	7,83333333333333	7,83333333333333	7,83333333333333		7,83333333333333	7,83333333333333	7,83333333333333	7,83333333333333		7,83333333333333	7,83333333333333	7,83333333333333
ciśnienie cząstkowe pary wodnej				ppd	2753,26860152515	3194,94746895981	3333,5400159988	3282,00203979951		3274,6794317226	3526,96553441226	3596,35525540846	3615,23813264293		3473,11533901465	3045,66838870272	2926,76492873454
ciśnienie cząstkowe pary wodnej w stanie nasycenia				ppnd	3771,32393585008	3772,49712504509	3772,68378508791	3772,69076140674		3772,48264781662	3771,97348301812	3771,7151230766	3771,59819791199		3771,77088225164	3772,59483316743	3772,93269132419
wilgotność względna powietrza				jd	73,0053596126461	84,6905209747941	88,3599105012489	86,9936670498733		86,8043603492218	93,5045156147329	95,3506597941284	95,854275639552		92,0818217076138	80,7313937326689	77,5726780248319
stopień zwilżenia powietrza wlotowego do MK				xd	0,015827611526021	0,018444550029165	0,019272156182241	0,018967795868702		0,018928139679255	0,020442433320226	0,020866430325346	0,020988076626109		0,020143161042327	0,017593956939648	0,016888435779321
entalpia 1+x kg powietrza wilgotnego na dopływie do MK				hd	68,5312255485839	75,2201737264268	77,3346883713137	76,5574129739076		76,4551481469101	80,3200926707859	81,4017103682839	81,711826386819		79,5548177245791	73,0483000143231	71,2480593593871
gęstość powietrza wilgotnego				rd	1,27157776949233	1,26944841215308	1,26866311236901	1,26871238052579		1,26848846459572	1,26690072404048	1,26610724552187	1,26553118416619		1,2657253625612	1,26757883716955	1,26809233029905
strumień masy powietrza wilgotnego				md	9,96069252768988	9,94401256186579	9,93786104689056	9,93824698078532		9,93649297266651	9,92405567165039	9,91784008992133	9,91332760930179		9,9148486733961	9,92936755782815	9,93338992067587
strumień masy powietrza suchego				msd	9,80549496260147	9,76392142466767	9,7499583272377	9,75324933828026		9,75190750526762	9,72524793913202	9,71512021093745	9,70954297728993		9,71907576507756	9,75769115973342	9,76841664352603
PARAMETRY POWIETRZA NA WYPŁYWIE Z MASZYNY KLIMATYZACYJNEJ
temperatura sucha na wylocie z MK (taka aby po zmieszaniu strumieni wyszło 24,5)				tsw	22,6350580931794	22,3630950945298	22,2787055443551	22,3099213769647		22,3143074154412	22,1614395979546	22,1194294750976	22,1077871440866		22,193176894709	22,4536837626511	25,4079188248398
ciśnienie cząstkowe pary w stanie nasycenia na wylocie z MK dla temp Tsw				ppnw	2746,66884927608	2701,68565380445	2687,85888907775	2692,96621297476		2693,68450562418	2668,74812504013	2661,93069032383	2660,04405785017		2673,90858462306	2716,59719683743	3243,97397789694
stopień zwilżenia powietrza wylotowego z MK				xnw	0,015788708724754	0,015525851395832	0,015446586288137	0,015478842844842		0,015486289642304	0,015345450152307	0,015311340539236	0,015306286736252		0,015393259080093	0,015645191909586	0,018774088488486
					Nastąpi kondensacja pary wodnej	Nastąpi kondensacja pary wodnej	Nastąpi kondensacja pary wodnej	Nastąpi kondensacja pary wodnej		Nastąpi kondensacja pary wodnej	Nastąpi kondensacja pary wodnej	Nastąpi kondensacja pary wodnej	Nastąpi kondensacja pary wodnej		Nastąpi kondensacja pary wodnej	Nastąpi kondensacja pary wodnej	Nie nastąpi kondensacja pary wodnej
stopień zwilżenia powietrza wylotowego z MK				xw	0,015788708724754	0,015525851395832	0,015446586288137	0,015478842844842		0,015486289642304	0,015345450152307	0,015311340539236	0,015306286736252		0,015393259080093	0,015645191909586	0,016888435779321
temperatura wilgotna na wylocie z MK				tww	22,6350580931794	22,3630950945298	22,2787055443551	22,3099213769647		22,3143074154412	22,1614395979546	22,1194294750976	22,1077871440866		22,193176894709	22,4536837626511	25,4079188248398
wilgotność względna na wylocie z MK				j	100	100	100	100		100	100	100	100		100	100	100
entalpia 1+x kg powietrza wilgotnego na wypływie z MK				hw	62,9123628315988	62,2320912533274	62,0268116438335	62,1101747521768		62,129310882626	61,7644887400591	61,6758586986488	61,6624302934833		61,8872930611019	62,53921364459	68,582923577595
różnica entalpii				dh	5,61886271698512	12,9880824730993	15,3078767274803	14,4472382217308		14,3258372642841	18,5556039307268	19,7258516696351	20,0493960933357		17,6675246634772	10,5090863697331	2,66513578179207
ZDOLNOŚĆ CHŁODNICZA MASZYNY KLIMATYZACYJNEJ				Q	55,0957300669468	126,814616724445	149,251160171424	140,907516626073		139,704239936814	180,45784888665	191,639020233626	194,670473036951		171,712010785711	102,544419166819	26,0341567281144	1478,83119236358
MIESZANIE STRUMIENI POWIETRZA ZA MASZYNĄ KLIMATYZACYJNĄ
strumień masy płynącego obok MK				m1	5,29824070621802	5,28936838397117	5,28609630153753	5,28630158552411		5,28536860248218	5,27875301683532	5,27544685634113	5,27304660069244		5,27385567733835	5,28157848820647	5,2837180429127
strumień masy płynącego przez MK				m2	9,96069252768988	9,94401256186579	9,93786104689056	9,93824698078532		9,93649297266651	9,92405567165039	9,91784008992133	9,91332760930179		9,9148486733961	9,92936755782815	9,93338992067587
stopień zawilżenia powietrza po zmieszaniu				xm	0,01580221664186	0,016539288421295	0,016774909168034	0,016690284867016		0,01668137646069	0,017115235974501	0,017240191159413	0,017279130448008		0,017042530594758	0,016321846433913	0,016888435779321
entalpia 1+x kg powietrza po zmieszaniu				hm	64,8633568305519	66,7418421120425	67,342046618653	67,1265769125		67,1035599327247	68,2074067715615	68,5251127506054	68,6240261592248		68,0218502359204	66,1882019674139	69,5083179462728
temperatura sucha po zmieszaniu				tsm	24,4896362778943	24,4906222138162	24,4906539191839	24,4907356445951		24,4904217600681	24,4891913943939	24,4886339968013	24,4883716997305		24,4888425253637	24,4908408990778	26,2998273652324
różnica temperatur przed i za MK				tsd - tsm	3,479655968	3,484010745	3,48482863987638	3,48477866709614		3,48414530314699	3,48305796579351	3,4824392124487	3,48216919945174		3,48248452640897	3,48423679190887	1,67678805593816
ciśnienie cząstkowe pary wodnej z x				pp	2748,96052116023	2873,46815399566	2912,93019925946	2898,22186387105		2896,12851917634	2968,29161118411	2988,22419952515	2993,63290670132		2952,7573695789	2831,08573755807	2926,76492873454
ciśnienie cząstkowe pary wodnej z tw				pp	2748,94241151198	2873,48351964196	2912,95842435454	2898,24677511646		2896,15210120268	2968,33576121003	2988,27615367156	2993,68887741793		2952,80201566469	2831,10172419992	2926,20039607535
różnica ciśnień pp					0,018109648256086	-0,015365646300325	-0,02822509508178	-0,024911245410294		-0,023582026336499	-0,044150025920317	-0,051954146410481	-0,055970716613047		-0,04464608578428	-0,015986641857126	0,564532659187989
temperatura wilgotna po zmieszaniu					23,1954128048027	23,7032316243086	23,8621138547688	23,8029995328644		23,7944415345768	24,0829530315007	24,1620302556311	24,1834022604511		24,0207902949549	23,5310926529264	24,4269550897834
WYBRANO CHŁODNICĘ GMC - 2000 o mocy chłodniczej 1993 kW
Chodnik wentylacyjny				Wyrobisko kamienne
temperatura sucha na wylocie	tsw1	27,984475424638		Strumień objętości powietrza			V2	30
temp. wilgotna na wylocie	tww1	24,9494560286155		Temperatura sucha powietrza na wylocie			tsw2	28,5
ciśnienie statyczne bezwzględne na wylocie	pw	110719,3284		Temp. wilgotna powietrza na wylocie			tww2	26,7
indywidualna stała gazowa	Ra	287,04		Ciśnienie statyczne bezwzd. pow. na wylocie			pw	110719,3284
temperatura bezwzględna sucha na wylocie	Tsw	301,134475424638		Ciśnienie cząstkowe pary wodnej			pp	3373,00207526425
Gęstość powietrza	ρ	1,28091568236966		Temperatura bezwzględna sucha na wylocie			tsw2	301,65
Strumień objętości powietrza	V1	12		Stop. zawilżenia pow. na wylocie			xw	0,019544285888905
Strumień masy powietrza suchego	m1	15,3709881884359		Gęstość powietrza			ρ	1,27872657740288
Stop. zawilżenia pow. na wylocie	xw	0,016973789459787		Strumień masy powietrza suchego			m2	38,3617973220864
entalpia 1+x kg powietrza wilgotnego	h1	71,4742014498662		entalpia 1+x kg powietrza wilgotnego			h2	78,5765771311392
Mieszanie strumieni powietrza
stopień zawilżenia powietrza po zmieszaniu	xm	0,018808960707547
entalpia powietrza po zmieszaniu	hm	76,5448467514568
temperatura sucha powietrza po zmieszaniu	tsm	28,3530281014603
ciśnienie cząstkowe pary wodnej	ppm	3249,82268528551
ciśnienie cząstkowe pary wodnej	ppm	3249,82268528551
różnica pp - pp		0
temp. wilgotna pow. po zmieszaniu	twm	25,4382575777656
Obliczanie chłodni wieżowych
Parametry powietrza na dopływie
Temperatura sucha na dopływie	tpsd	28,3530281014603
Temperatura wilgotna powietrza na dopływie (Tm1)	tpwd	25,4382575777656
Ciśnienie powietrza	pd	110 719,32840
Strumień objętości powietrza	Vp	42
Ciśnienie cząstkowe pary	ppd	3041,99008125911
Ciśnienie cząstkowe pary nasyconej na dopływie	ppw	3856,43175528489
Wilgotność względna powietrza na dopływie	φd	78,88
Stopień zawilżenia	xd	0,017572108115658
Gęstość powietrza na dopływie	rd	1,26600211506306
Strumień masy powietrza	mp	53,1720888326485
Admin: Przyjęto średnicę wieży = 4 metry Pole przekroju wieży	Aw	12,5663706143592
Entalpia powietrza na dopływie	hm	73,3851382408322
Jednostkowy strumień masy pow. (gęst. str. masy)	mpj	4,23130038611868
Moc chłodnicza wieży (założona)	Q	2000
Parametry wody na dopływie
Temperatura wody na dopływie (Tw1)	twd	38
Różnica między temp. wody i temp. wilgotną powietrza twd-tpwd	Δ t	12,5617424222344
Spadek temperatury wody	Δ tw	5	10	15
ciepło właściwe wody	Cw	4,174	4,174	4,174
Gęstość strumienia wody	mwj	7,62601548116413	3,81300774058206	2,54200516038804
Rzeczywisty stosunek str. masy wody do str. masy powietrza	B	1,80228648057752	0,901143240288758	0,600762160192505
Zalec. wartość stosunku dla tpwd = 25,44 i twd - tpwd = 12,56 (tab. 4.13)		1,146	1,146	1,146
Zalecana wartość stosunku mw/mp - formuła		1,12732901554689
Zalecana wartość stosunku mw/mp - formuła poprawiona		1,18563594325251
Współczynnik R	R	1,57267581202226	0,786337906011132	0,524225270674088
Współczynnik Fo dla wyznaczonego R (Odczytano z rys. 4.58)	F0	0,57	0,87	0,97
Prędkość przepływu powietrza w, m/s	w	3,3422538049298	3,3422538049298	3,3422538049298
Współczynnik Fv dla w (Odczytano z rys. 4.58)	Fv	0,79	0,79	0,79
Współczynnik Fwb dla tpwd (Odczytano z rys. 4.58)	Fwb	0,96	0,97	0,97
Ilość sit	ns	2	2	2
Współczynnik Fs dla trzech sit w wieży (Odczytano z rys. 4.58)	Fs	1	1	1
Wskaźnik efektywności wody	ηw	0,432288	0,666681	0,743311
Obniżenie temperatury wody	Δ tw	11,5663631652972	14,9996775069336	20,1799785015962
Poprawione parametry wody na dopływie
	Cw	4,174	4,174	4,174
Gęstość strumienia wody	mwj	3,29663498032148	2,54205981349899	1,8895003977732
Rzeczywisty stosunek str. masy wody do str. masy powietrza	B	0,779106818115893	0,600775076578949	0,446553122054851
Zalecana wartość stosunku dla tpwd = 25,44 i twd - tpwd = 12,56 tab. 4.13		1,146	1,146	1,146
Zalecana wartość stosunku mw/mp formuła		0,382250575636192
Zalecana wartość stosunku mw/mp formuła poprawiona		0,402021074196669
R	R	0,679848881427481	0,524236541517408	0,389662410170027
Współczynnik Fo (rys. 4.58)	F0	0,92	0,97	0,98
Prędkość powietrza	w	3,3422538049298	3,3422538049298	3,3422538049298
Współczynnik Fv (rys. 4.58)	Fv	0,79	0,79	0,79
Współczynnik Fwb (rys. 4.58)	Fwb	0,96	0,97	0,97
Liczba sit	ns	2	2	2
Współczynnik Fs (rys. 4.58)	Fs	1	1	1
Wskaźnik efektywności wody	ηw	0,697728	0,743311	0,750974
Obniżenie temperatury wody	Δ tw	7,16611630893414	13,4533190010642	19,9740603536208
Moc chłodnicza wieży (obliczona)	Q	1108,42004459005	718,719573882779	644,624772451565
Całkowita zdolność chłodnicza zainstalowanych chłodnic	Q	1478,83119236358	1478,83119236358	1478,83119236358
Moc chłodnicza MK wraz ze sprężarką		1993

---

Sheet 2: WYKRESY

													odstawczy
													L	T
													0	27,5825049073789
													34,9267773589731	28
													34,9267773589731	22,6350580931794
													34,9267773589731	24,5
													261,581236846417	28
													261,581236846417	22,3630950945298
													261,581236846417	24,4999999999996
													488,654687489372	28
													488,654687489372	22,2787055443551
													488,654687489372	24,4999999999996
													716,149464683872	28
													716,149464683872	22,3099213769647
													716,149464683872	24,4999999999995
													880	27,0712449115735
													sciana
													L	T
													0	27,0712449115735
													15,0001928051336	28
													15,0001928051336	22,3143074154412
													15,0001928051336	24,5
													70,6643693081157	28
													70,6643693081157	22,1614395979546
													70,6643693081157	24,5
													126,411811876748	28
													126,411811876748	22,1194294750976
													126,411811876748	24,5
													182,242895338697	28
													182,242895338697	22,1077871440866
													182,242895338697	24,5
													229,999999999999	27,4993912303322
													wentylacyjny
													L	T
													0	27,4993912303322
													52,6744179798316	28
													52,6744179798316	22,193176894709
													52,6744179798316	24,5
													381,456097438277	28
													381,456097438277	22,4536837626511
													381,456097438277	24,5
													710,237776896749	28
													710,237776896749	25,4079188248398
													710,237776896749	26,3079470106593
													880	28
