Sheet 1: OBLICZENIA

DANE
PARAMETR		WYROBISKO
		1	2	3	4	5	6
Długosc	L	1050	2000	1950	880	230	880
Pole przekroju	A	ig: proszę używać formuły pi() 38,484510006475	16	10	8	8,4	7
Średnica zastępcza	D	7	3,84615384615385	3,04065159631575	2,71964146610211	2,75409836065574	2,54399164525441
Prędkość powietrza	wm	9	5,2	2,6	1,5	1,42857142857143	1,71428571428571
Czas przewietrzania (lata)	t	7	4	2,5	1	0,1	1
w sekundach		220752000	126144000	78840000	31536000	3153600	31536000
Wysokość niwelacyjna	zd	150	-900	-900	-880	-875	-860
Wysokość niwelacyjna	zw	-900	-900	-880	-875	-860	-860
Rodzaj skał otaczających		piaskowiec gruboziarnisty	piaskowiec drobnoziarnisty	łupek piaszczysty	łupek ilasty	węgiel	łupek ilasty
Moc maszyn		0	220	270	280	350	0
Współczynnik Czs		0	0,22	0,23	0,24	0,3	0,24
średnioroczna temperatura powietrza	t	7,5
wsp. przewodnictwa ciepła skał	l s	3,5	3,1	2,2	2,1	0,6	2,1
pojemność cieplna skał otaczających wyrobisko	cs	696	705	850	1000	439	1000
gęstość pozorna skał otaczających wyrobisko	rs	2400	2500	2550	2600	1300	2600
ekwiwalentny współczynnik przewodzenia ciepła	l e	5,8	5,8	5,8	8,1	7	2,3
promień zastępczy wyrobiska	r0	3,5	1,92307692307692	1,52032579815787	1,35982073305105	1,37704918032787	1,27199582262721
współczynnik ciepła konwekcyjnego	epsilon s		0,35	0,35	0,35	0,25	0,6
gęstość powietrza dla warunków normalnych	rn	1,2	1,2	1,2	1,2	1,2	1,2
liczba oporu wyrobiska	l f		0,05	0,05	0,05	0,649283197574805	0,05
obwód wyrobiska	B		16,64	13,1550750663005	11,7662568389442	12,2	11,0063254540287
indywidualna stała gazowa	Ra	287,04	287,04	287,04	287,04	287,04	287,04
współczynnik czs	Czs		0,28	0,28	0,28	0,28	0,28
współczynik cpa	Cpa		1005	1005	1005	1005	1005
ciepło parowania wody	rb		2500000	2500000	2500000	2500000	2500000
pojemność cieplna pary wodnej	cpw		1927	1927	1927	1927	1927
STOPIEŃ GEOTERMICZNY		31	0,032258064516129
WILGOTNOŚĆ WZGLĘDNA NA PODSZYBIU SZYBU WDECHOWEGO		0,74	0,74
PRZEPŁYW PRZEZ CHŁODNICĘ	V	470	m3/min
RÓŻNICA TEMPERATUR W WYROBISKACH KLIMATYZOWANYCH	Dts	3,5
PROGNOZA TEMPERATURY WACŁAWIK
wyrobisko nr:		1	2	3	4	5
wsp. wyrównania temp. skał	a	2,09530651340996E-06	3,29078014184397E-06	1,01499423298731E-06	8,07692307692308E-07	1,05134045908533E-06
liczba Fouriera	F0	37,7586206896552	112,246330825532	34,6207809550173	13,7749248	1,74844140564935
wsp. przejmowania ciepła z górotworu	ak	13,1099320743661	9,52847472841994	5,73602965836514	3,77743255062346	3,62369569977331
Liczba Biota	Bi	13,1099320743661	3,15930859695621	3,96392448573237	2,44601480954271	8,31667865521744
Ki Bi→oo		0,419510731370204	0,342750595191734	0,426211418317565	0,503814929902477	0,840299827478439
Liczba Kirpiczewa	Ki	0,408614528233568	0,314332545350391	0,391162421801482	0,430006535032396	0,775042591310223
Bezwymiarowy strumień cieplny	q*	2,56740080009727	1,97500963051394	2,45774598138385	2,70181074290675	4,86973622215879
Strumień objętości powietrza	V	346,360590058275	83,2	26	12	12
przyjęta temperatura sucha na podszybiu	ts	17,9860039058066
ciśnienie powietrza na zręvie szybu wdechowego	p0	750
ciśnienie statyczne bezwgl. pow. na podszybiu	p	111190,0476
ciśnienie cząstkowe pary w stanie nasycenia	ppn	2061,1606834586
stopień zawilżenia na podszybiu	x	0,008651008684542		tsd, twd, xd, pd - parametry na wlociw do wyrobisk
prognozowana temperatura bezwzględna	Ts	291,136003905807
temperatura wirtualna	Tv	292,64717596471
gęstość powietrza	r	1,32366826648294
prognozowana temperatura sucha na podszybiu	Ts(s)	17,9860039054437
ciśnienie cząstkowe pary wodnej z "x"	pp	1525,25890575936
ciśnienie cząstkowe pary wodnej z "tw"	pp	1525,25890573138
pp - pp		2,79842424788512E-08
temperatura wilgotna na podszybiu	tw	15,1899986029122
temperatura sucha na dopływie	tsd			20,7115312807387
zawilżenie na dopływie	xd			0,01063594675453
temperatura pierwotna skał na wlocie do wyrobiska	J00		40,9032258064516	40,5806451612903	40,258064516129	40,0967741935484
temepratura sucha na dopływie	Tsd		17,9860039054437	20,7115312807387	27,5825049073789	34,8636498975116
temperatura bezwzględna sucha na dopływie	Ts		291,136003905444	293,861531280739	300,732504907379	308,013649897512
ciśnienie cząstowe pary w stanie nasycenia	ppn		2061,16068341157	2442,07774706706	3687,19866651308	5577,70510840933
ciśnienie statyczne bezwzględne powietrza na dopływie	pd		111190,0476	110768,2236	110402,806350357	110461,304982947
ciśnienie statyczne bezwzględne powietrza na wypływie	pw		111188,39985	110402,806350357	110461,304982947	110636,883705636
stopień zawilżenia na dopływie	x		0,008651008684542	0,01063594675453	0,015603673003993	0,020812031520026
temperatura wirtualna	Tv		292,647175964345	295,736828640683	303,548023908327	311,859883771671
gęstość powietrza	r		1,32364865075069	1,3005656523906	1,26776961386911	1,23594174313081
zagęszczenie strumienia cieplnego od dodatkowego źródła ciepła	qd		24,2	31,8461538461538	76,3636363636364	456,521739130435
temperatura sucha powietrza na wypływie	Tsw		20,8002421715353	27,5825049073789	34,8636498975116	41,9823080940198
stopień zawilżenia na wypływie	xw		0,010700414896087	0,015603673003993	0,020812031520026	0,029017410637873
ciśnienie cząstowe pary wodnej z xw	pp		1880,45081371162	2701,81832688925	3576,35521477745	4931,35180983169
ciśnienie cząstowe pary wodnej z tw	pp		1916,72518261715	2701,81832688892	3537,3981224908	4893,539040093
pp - pp			-36,2743689055214	3,36058292305097E-10	38,9570922866519	37,8127697386899
temperatura wilgotna na wypływie	Tww		18,268265551142	23,8961664905024	28,8361303232188	34,3911885349772
PROGNOZA TEMPERATURY VOSS
wyrobisko nr:			2	3	4	5	6
temperatura sucha na dopływie	tsd		17,9860039054437		27,5825049073789	35,9183574762667	42,8183236860553
zawilżenie na dopływie	xd		0,008651008684542		0,015603673003993	0,021561769390487	0,029506249971277
ekw. wsp. wyrównywania temperatury	ae		3,29078014184397E-06	1,01499423298731E-06	3,11538461538462E-06	1,22656386893289E-05	8,84615384615385E-07
Liczba Fouriera	F0		112,246330825532	34,6207809550173	53,1318528	20,398483065909	17,2420827428571
współczynnik przejmowania ciepła	ak		17,3882400767757	9,98692138624289	6,43170268258505	9,31149915094838	7,15681049537594
Liczba Biota	Bi		16,4723759726939	7,47949469343826	3,08499564606675	7,32708129910692	6,59669061844402
Ki Bi→oo	Ki Bi→oo		0,342750595191734	0,426211418317565	0,393984315656734	0,46913546995559	0,483631912537367
Liczba Kirpiczewa	Ki		0,336908710708283	0,406889592721871	0,356087725479561	0,445372048485092	0,455785570114652
ciśnienie cząstkowe pary wodnej w stanie nasycenia	ppn		2061,16068341157	2442,07774706706	3687,19866651308	5911,53181367486	8553,84156077291
ciśnienie statyczne bezwzględne na dopływie	pd		111190,0476	110768,2236	110402,806350357	110322,1253361	110079,210277047
ciśnienie statyczne bezwzględne na wypływie	pw		110768,2236	110531,563423504	110322,1253361	110079,210277047	110048,7134499
stopień zawilżenia na dopływie	xd		0,008651008684381	0,01063594675453	0,015603673003993	0,021561769390487	0,029506249971277
temperatura bezwzględna sucha na dopływie	Tsd		291,136003905444	293,861531280739	300,732504907379	309,068357476267	315,968323686055
temperatura wirtualna	Tv		292,647175964317	295,736828640683	303,548023908327	313,066793866147	321,562147891067
gęstość powietrza	r		1,32366826648471	1,30208243472949	1,26617224248943	1,22497119995773	1,19227826642406
temperatura pierwotna skał na dopływie	tpd		40,9032258064516	40,9032258064516	40,258064516129	40,0967741935484	39,6129032258064
temperatura pierwotna skał na wypływie	tpw		40,9032258064516	40,258064516129	40,0967741935484	39,6129032258064	39,6129032258064
średnia temperatura pierwotna skał otaczających wyrobisko	tpm		40,9032258064516	40,5806451612903	40,1774193548387	39,8548387096774	39,6129032258064
zagęszczenie strumienia cieplnego od dodatkowego źródła ciepła	qd		24,2	31,8461538461538	76,3636363636364	456,521739130435	0
gęstość powietrza suchego	ra		1,33053890588587	1,31039176239697	1,27896105409508	1,24355687937014	1,21372231771618
strumień masy powietrza suchego	ma		110,700836969705	34,0701858223212	15,347532649141	14,9226825524417	14,5646678125941
tx	tx		44,9925394618426	41,2132464322979	48,821702497582	104,586163705916	39,6129032258064
temperatura sucha powietrza na wypływie	Tsw		20,7115312807387	27,5667687639273	35,9183574762667	42,8183236860553	41,9238192251786
stopień zawilżenia na wypływie	xw		0,01063594675453	0,015592354610874	0,021561769390487	0,029506249971277	0,029293734283084
ciśnienie cząstkowe pary wodnej z "xw"	pp		1862,24784466858	2703,05520467754	3696,21120816146	4985,40834446106	4949,74479302361
ciśnienie cząstkowe pary wodnej z "tw"	pp		1862,24784387385	2508,16989913702	3696,21120847415	4985,40834389748	4949,74479362684
pp-pp			7,94723518993123E-07	194,885305540515	-3,12690644932445E-07	5,63576577405911E-07	-6,03226908424404E-07
temperatura wilgotna na wypływie	tw		17,9636605411506	23,1042900151917	29,6015167109925	34,7887497224983	34,5251704401833
temperatura na wlocie do chodnika odstawczego taka, aby na wylocie chodnika temperatura sucha była równa 28 stopni Celsjusza	15,244886276903
temperatura na wlocie do ściany taka, aby na wylocie ściany temperatura sucha była równa 28 stopni Celsjusza	19,9181661126894
temperatura na wlocie do ściany taka, aby na wylocie ściany temperatura sucha była równa 33 stopni Celsjusza	25,2976225336844
MASZYNY KLIMATYZACYJNE
					wyrobisko nr 4					wyrobisko nr 5					wyrobisko nr 6
Temperatura sucha na dopływie do danego fragmentu wyrobiska				tsd	27,5825049073789	24,5	24,4999999999996	24,5	24,4999999999995	27,0712449115735	24,5000000000001	24,5000000000003	24,5000000000003	24,5000000000002	27,4993912303322	24,5000000000004	24,5	26,3079470106593
Temperatura wilgotna na dopływie do danego fragmentu wyrobiska				twd	23,8961664905024	23,1954128048027	23,7032316243086	23,8621138547688	23,8029995328644	25,5198894206488	23,7944415345768	24,0829530315007	24,1620302556311	24,1834022604511	26,9773262199794	24,0207902949549	23,5310926529264	24,4269552503701
Stopień zawilżenia na dopływie do danego fragmentu wyrobiska				xd	0,015603673003993	0,015881612012459	0,016623005439333	0,016860541250651	0,016776513334804	0,018313982324185	0,016768785841267	0,017206638407508	0,017334592291829	0,017376292919662	0,020557804605752	0,017141359607398	0,016419922810848	0,016991211683804
Ciśnienie powietrza na dopływie do danego fragmentu wyrobiska				pd	110402,806350357	110399,60415965	110378,823805471	110358,005036939	110337,147639936	110322,1253361	110306,282846008	110247,492990694	110188,615193722	110129,649059217	110079,210277047	110077,384819524	110065,990730834	110054,596642143
odległość umiejscowienia MK (SOLVER)				L	34,9267773589731	226,654459487444	227,073450642954	227,4947771945	163,850535316128	15,0001928051336	55,6641765029821	55,7474425686328	55,8310834619488	47,7571046613017	52,6744179798316	328,781679458445	328,781679458472	169,762223103252
metr bieżący wyrobiska				-	34,9267773589731	261,581236846417	488,654687489372	716,149464683872	880	15,0001928051336	70,6643693081157	126,411811876748	182,242895338697	229,999999999999	52,6744179798316	381,456097438277	710,237776896749	880
tangens kąta nachylenia wyrobiska				tan alfa	0,005681818181818	0,005681818181818	0,005681818181818	0,005681818181818	0,005681818181818	0,065217391304348	0,065217391304348	0,065217391304348	0,065217391304348	0,065217391304348	0	0	0	0
kąt nachylenia wyrobiska				a	0,325540698659298	0,325540698659298	0,325540698659298	0,325540698659298	0,325540698659298	3,73139699916045	3,73139699916045	3,73139699916045	3,73139699916045	3,73139699916045	0	0	0	0
wysokość n.p.m. dopływu danego fragmentu wyrobiska				zd	-880	-879,801552401369	-878,513742972464	-877,223552911992	-875,93096895066	-875	-874,021726556187	-870,391454175558	-866,755751399342	-863,114593782259	-860	-860	-860	-860
wysokość n.p.m. wypływu danego fragmentu wyrobiska				zw	-879,801552401369	-878,513742972464	-877,223552911992	-875,93096895066	-875	-874,021726556187	-870,391454175558	-866,755751399342	-863,114593782259	-860	-860	-860	-860	-860
temperatura pierwotna skał na wlocie do danego fragmentu wyrobiska				tpd	40,258064516129	40,2516629806893	40,2101207410472	40,1685017068385	40,1268054500213	40,0967741935484	40,0652169856835	39,948111425018	39,8308306903014	39,7133739929761	39,6129032258064	39,6129032258064	39,6129032258064	39,6129032258064
temperatura pierwotna skał na wylocie z danego fragmentu wyrobiska				tpw	40,2516629806893	40,2101207410472	40,1685017068385	40,1268054500213	40,0967741935484	40,0652169856835	39,948111425018	39,8308306903014	39,7133739929761	39,6129032258064	39,6129032258064	39,6129032258064	39,6129032258064	39,6129032258064
temperatura pierwotna skał otaczających dany fragment wyrobiska				tpm	40,2548637484092	40,2308918608683	40,1893112239428	40,1476535784299	40,1117898217848	40,0809955896159	40,0066642053507	39,8894710576597	39,7721023416387	39,6631386093913	39,6129032258064	39,6129032258064	39,6129032258064	39,6129032258064
tx				tx	48,8991468911525	48,8751750036116	48,8335943666862	48,7919367211732	48,7560729645282	104,812320585855	104,737989201589	104,620796053898	104,503427337877	104,39446360563	39,6129032258064	39,6129032258064	39,6129032258064	39,6129032258064
Temperatura sucha na wlocie do MK				Ts	28	28	28	28	27,0712449115735	28	28,0000000000003	28,0000000000003	28,0000000000003	27,4993912303322	28	28	28	28
ciśnienie statyczne bezwględne na wlocie do MK				pw	110399,60415965	110378,823805471	110358,005036939	110337,147639936	110322,1253361	110306,282846008	110247,492990694	110188,615193722	110129,649059217	110079,210277047	110077,384819524	110065,990730834	110054,596642143	110048,7134499
stopień zwilżenia na dopływie do MK				xd	0,015903862753088	0,018534293716411	0,019366658196067	0,019062134636081	0,018313982324185	0,01902348842426	0,020546346375258	0,02097494867522	0,02110019934939	0,020557804605752	0,020254820126132	0,017697407088648	0,016991211683804	0,017076137847468
ciśnienie cząstkowe pary wodnej z x				pp	2752,42125823268	3193,88604256108	3332,36181743777	3280,90125751636	3155,38549703094	3273,53105266452	3525,3226335641	3594,54214047351	3613,36779521878	3521,8417390782	3471,51560347442	3045,00631547662	2926,42670842807	2940,50566046249
ciśnienie cząstkowe pary wodnej z tw				pp	2752,42125823268	3193,88604256108	3332,36181743777	3280,90125751636	3155,38549703094	3273,53105266452	3525,3226335641	3594,54214047351	3613,36779521878	3521,8417390782	3471,51560347442	3045,00631547662	2926,42670842807	2940,50566046249
różnica ciśnień pp				pp-pp	0	0	0	0	0	0	0	0	0	0	0	0	0	0
temperatura wilgotna na dopływie do MK (SOLVER)				Tw	24,2164580927239	25,9118460189957	26,4219722898529	26,2334250508178	25,5198894206488	26,2061902726715	27,1166164488217	27,3614400418611	27,4275862444326	26,9773262199794	26,9242229471292	25,3500421265179	24,8950813207938	24,9494560286155
ZDOLNOŚĆ CHŁODNICZA MASZYNY KLIMATYZACYJNEJ
Temperatura sucha na wlocie do MK				tsd	28	28	28	28		28	28,0000000000003	28,0000000000003	28,0000000000003		28	28	28
Temperatura wilgotna na wlocie do MK				twd	24,2164580927239	25,9118460189957	26,4219722898529	26,2334250508178		26,2061902726715	27,1166164488217	27,3614400418611	27,4275862444326		26,9242229471292	25,3500421265179	24,8950813207938
ciśnienie powietrza w miejscu ustawienia MK				p	110399,60415965	110378,823805471	110358,005036939	110337,147639936		110306,282846008	110247,492990694	110188,615193722	110129,649059217		110077,384819524	110065,990730834	110054,596642143
całkowity strumień powietrza				VC	12	12	12	12		12	12	12	12		12	12	12
strumień powietrza przepływający przez MK				Vmk	7,83333333333333	7,83333333333333	7,83333333333333	7,83333333333333		7,83333333333333	7,83333333333333	7,83333333333333	7,83333333333333		7,83333333333333	7,83333333333333	7,83333333333333
ciśnienie cząstkowe pary wodnej				ppd	2752,42125823268	3193,88604256108	3332,36181743777	3280,90125751636		3273,53105266452	3525,3226335641	3594,54214047351	3613,36779521878		3471,51560347442	3045,00631547662	2926,42670842807
ciśnienie cząstkowe pary wodnej w stanie nasycenia				ppnd	3778,07381666521	3778,07381666521	3778,0738166652	3778,07381666521		3778,07381666521	3778,07381666527	3778,07381666526	3778,07381666527		3778,07381666522	3778,07381666521	3778,0738166652
wilgotność względna powietrza				jd	72,8525008191122	84,5374176775676	88,2026656742019	86,8405811195164		86,6455027486459	93,3100517521316	95,1421892451601	95,6404763527922		91,8858596187677	80,5967925254663	77,4581665270676
stopień zwilżenia powietrza wlotowego do MK				xd	0,015903862753088	0,018534293716411	0,019366658196067	0,019062134636081		0,01902348842426	0,020546346375258	0,02097494867522	0,02110019934939		0,020254820126132	0,017697407088648	0,016991211683804
entalpia 1+x kg powietrza wilgotnego na dopływie do MK				hd	68,7577657014262	75,4757706427898	77,6015928997946	76,8238531266277		76,7251524020685	80,6144646031685	81,7090960187702	82,0289807295716		79,8699193900567	73,3383990184957	71,5348070271208
gęstość powietrza wilgotnego				rd	1,26505766688634	1,26288690110325	1,26204056232333	1,26202430587221		1,26169949208166	1,25991841425977	1,25893464682331	1,25817021326215		1,25818589806672	1,25991907719813	1,26030578101947
strumień masy powietrza wilgotnego				md	9,90961839060968	9,89261405864213	9,88598440486612	9,88585706266561		9,88331268797304	9,86936091170151	9,8616547334493	9,85566667055354		9,85578953485596	9,86936610471872	9,87239528465254
strumień masy powietrza suchego				msd	9,75448440933646	9,71259791611545	9,69816338937449	9,70093650491288		9,69880753509994	9,67066409747599	9,65905651871814	9,65200739049237		9,6601254318382	9,69774123032528	9,70745388085222
PARAMETRY POWIETRZA NA WYPŁYWIE Z MASZYNY KLIMATYZACYJNEJ
temperatura sucha na wylocie z MK (taka aby po zmieszaniu strumieni wyszło 24,5)				tsw	22,6350580931794	22,3630950945298	22,2787055443551	22,3099213769647		22,3143074154412	22,1614395979546	22,1194294750976	22,1077871440866		22,193176894709	22,4536837626511	25,4079188248398
ciśnienie cząstkowe pary w stanie nasycenia na wylocie z MK dla temp Tsw				ppnw	2746,66884927608	2701,68565380445	2687,85888907775	2692,96621297476		2693,68450562418	2668,74812504013	2661,93069032383	2660,04405785017		2673,90858462306	2716,59719683743	3243,97397789694
stopień zwilżenia powietrza wylotowego z MK				xnw	0,015869776512124	0,015606362738759	0,015527500322238	0,015560757323487		0,015569475956697	0,01543019799913	0,015398232513429	0,015395491627254		0,015485263586795	0,015740409897125	0,018890928298345
					Nastąpi kondensacja pary wodnej	Nastąpi kondensacja pary wodnej	Nastąpi kondensacja pary wodnej	Nastąpi kondensacja pary wodnej		Nastąpi kondensacja pary wodnej	Nastąpi kondensacja pary wodnej	Nastąpi kondensacja pary wodnej	Nastąpi kondensacja pary wodnej		Nastąpi kondensacja pary wodnej	Nastąpi kondensacja pary wodnej	Nie nastąpi kondensacja pary wodnej
stopień zwilżenia powietrza wylotowego z MK				xw	0,015869776512124	0,015606362738759	0,015527500322238	0,015560757323487		0,015569475956697	0,01543019799913	0,015398232513429	0,015395491627254		0,015485263586795	0,015740409897125	0,016991211683804
temperatura wilgotna na wylocie z MK				tww	22,6350580931794	22,3630950945298	22,2787055443551	22,3099213769647		22,3143074154412	22,1614395979546	22,1194294750976	22,1077871440866		22,193176894709	22,4536837626511	25,4079188248398
wilgotność względna na wylocie z MK				j	100	100	100	100		100	100	100	100		100	100	100
entalpia 1+x kg powietrza wilgotnego na wypływie z MK				hw	63,1181114881862	62,437704224332	62,233838862483	62,3196439567887		62,3419908028509	61,981757134743	61,8987966712098	61,8913657176308		62,1230666833161	62,7821530184421	68,8448953559835
różnica entalpii				dh	5,63965421324008	13,0380664184578	15,3677540373115	14,504209169839		14,3831615992176	18,6327074684256	19,8102993475603	20,1376150119407		17,7468527067406	10,5562460000536	2,68991167113725
ZDOLNOŚĆ CHŁODNICZA MASZYNY KLIMATYZACYJNEJ				Q	55,011919097099	126,633496726088	149,038989581567	140,704412210583		139,499516097052	180,190655153676	191,34880105081	194,368408922142		171,436823167471	102,371742072176	26,112193491131	1476,7169575698
MIESZANIE STRUMIENI POWIETRZA ZA MASZYNĄ KLIMATYZACYJNĄ
strumień masy płynącego obok MK				m1	5,27107361202643	5,26202875459688	5,25850234301389	5,25843460780086		5,25708121700694	5,2496600594157	5,24556102843048	5,24237588859231		5,24244124194466	5,24966282165889	5,25127408758114
strumień masy płynącego przez MK				m2	9,90961839060968	9,89261405864213	9,88598440486612	9,88585706266561		9,88331268797304	9,86936091170151	9,8616547334493	9,85566667055354		9,85578953485596	9,86936610471872	9,87239528465254
stopień zawilżenia powietrza po zmieszaniu				xm	0,015881612012459	0,016623005439333	0,016860541250651	0,016776513334804		0,016768785841267	0,017206638407508	0,017334592291829	0,017376292919662		0,017141359607398	0,016419922810848	0,016991211683804
entalpia 1+x kg powietrza po zmieszaniu				hm	65,0763247566723	66,9648106196299	67,5698645698829	67,3558276963161		67,3361441359126	68,4514472279463	68,7773728335572	68,8835931523325		68,285168317601	66,4475162129052	69,7788924640173
temperatura sucha po zmieszaniu				tsm	24,5	24,4999999999996	24,5	24,4999999999995		24,5000000000001	24,5000000000003	24,5000000000003	24,5000000000002		24,5000000000004	24,5	26,3079470106593
różnica temperatur przed i za MK				tsd - tsm	3,500000000	3,500000000	3,49999999999995	3,50000000000046		3,49999999999993	3,50000000000003	3,5	3,50000000000002		3,49999999999969	3,49999999999998	1,69205298934067
ciśnienie cząstkowe pary wodnej z x				pp	2748,66628316966	2873,10004944658	2912,52249297212	2897,84077852505		2895,73077925975	2967,72378952636	2987,59795358059	2992,9871695024		2952,20456237175	2830,85631780213	2926,42670842807
ciśnienie cząstkowe pary wodnej z tw				pp	2748,66628316966	2873,10004944658	2912,52249297212	2897,84077852505		2895,73077925975	2967,72378952636	2987,59795358059	2992,9871695024		2952,20456237175	2830,85631780213	2926,42670842807
różnica ciśnień pp					0	0	0	0		0	0	0	0		0	0	0
temperatura wilgotna po zmieszaniu					23,1954128048027	23,7032316243086	23,8621138547688	23,8029995328644		23,7944415345768	24,0829530315007	24,1620302556311	24,1834022604511		24,0207902949549	23,5310926529264	24,4269552503701
WYBRANO CHŁODNICĘ GMC - 2000 o mocy chłodniczej 1993 kW
Chodnik wentylacyjny				Wyrobisko kamienne
temperatura sucha na wylocie	tsw1	28		Strumień objętości powietrza			V2	30
temp. wilgotna na wylocie	tww1	24,9494560286155		Temperatura sucha powietrza na wylocie			tsw2	28,5
ciśnienie statyczne bezwzględne na wylocie	pw	110048,7134499		Temp. wilgotna powietrza na wylocie			tww2	26,7
indywidualna stała gazowa	Ra	287,04		Ciśnienie statyczne bezwzd. pow. na wylocie			pw	110048,7134499
temperatura bezwzględna sucha na wylocie	Tsw	301,15		Ciśnienie cząstkowe pary wodnej			pp	3373,77945211441
Gęstość powietrza	ρ	1,27309168266697		Temperatura bezwzględna sucha na wylocie			tsw2	301,65
Strumień objętości powietrza	V1	12		Stop. zawilżenia pow. na wylocie			xw	0,019671826741029
Strumień masy powietrza suchego	m1	15,2771001920037		Gęstość powietrza			ρ	1,270981469369
Stop. zawilżenia pow. na wylocie	xw	0,017076137847468		Strumień masy powietrza suchego			m2	38,1294440810701
entalpia 1+x kg powietrza wilgotnego	h1	71,7517047123677		entalpia 1+x kg powietrza wilgotnego			h2	78,9024337412768
Mieszanie strumieni powietrza
stopień zawilżenia powietrza po zmieszaniu	xm	0,018929322243988
entalpia powietrza po zmieszaniu	hm	76,8569465204234
temperatura sucha powietrza po zmieszaniu	tsm	28,3574639377861
ciśnienie cząstkowe pary wodnej	ppm	3250,19855876777
ciśnienie cząstkowe pary wodnej	ppm	3250,19855876777
różnica pp - pp		0
temp. wilgotna pow. po zmieszaniu	twm	25,4402057021519
Obliczanie chłodni wieżowych
Parametry powietrza na dopływie
Temperatura sucha na dopływie	tpsd	28,3574639377861
Temperatura wilgotna powietrza na dopływie (Tm1)	tpwd	25,4402057021519																wyrobisko 1
Ciśnienie powietrza	pd	110 048,71345															L	Ts dopływ	Ts wyjściowe z chłodnicy	Ts wyjściowe po zmieszaniu
Strumień objętości powietrza	Vp	42															0	27,5825049073789	-
Ciśnienie cząstkowe pary	ppd	3043,44846670033															34,9267773589731	28	22,6350580931794	24,5				DANE OD WYKRESÓW
Ciśnienie cząstkowe pary nasyconej na dopływie	ppw	3857,42526102877															261,581236846417	28	22,3630950945298	24,4999999999996
Wilgotność względna powietrza na dopływie	φd	78,90
Stopień zawilżenia	xd	0,017690951436687															488,654687489372	28	22,2787055443551	24,5
Gęstość powietrza na dopływie	rd	1,25822678181433																716,149464683872	28	22,3099213769647	24,4999999999995
Strumień masy powietrza	mp	52,8455248362019																880	28	-	27,0712449115735
Admin: Przyjęto średnicę wieży = 4 metry Pole przekroju wieży	Aw	12,5663706143592
Entalpia powietrza na dopływie	hm	73,6933489362047
Jednostkowy strumień masy pow. (gęst. str. masy)	mpj	4,20531324898352
Moc chłodnicza wieży (założona)	Q	2000
Parametry wody na dopływie
Temperatura wody na dopływie (Tw1)	twd	38
Różnica między temp. wody i temp. wilgotną powietrza twd-tpwd	Δ t	12,5597942978481
Spadek temperatury wody	Δ tw	5	10	15
ciepło właściwe wody	Cw	4,174	4,174	4,174														odstawczy			sciana			wentylacyjny
Gęstość strumienia wody	mwj	7,62601548116413	3,81300774058206	2,54200516038804
Rzeczywisty stosunek str. masy wody do str. masy powietrza	B	1,81342388299074	0,906711941495372	0,604474627663582														L	T		L	T		L	T
Zalec. wartość stosunku dla tpwd = 25,44 i twd - tpwd = 12,56 (tab. 4.13)		1,146	1,146	1,146														0	27,5825049073789		0	27,0712449115735		0	27,4993912303322
Zalecana wartość stosunku mw/mp - formuła		1,12736758745075																34,9267773589731	28		15,0001928051336	28		52,6744179798316	28
Zalecana wartość stosunku mw/mp - formuła poprawiona		1,19290892763831																34,9267773589731	22,6350580931794		15,0001928051336	22,3143074154412		52,6744179798316	22,193176894709
Współczynnik R	R	1,58239431325545	0,791197156627725	0,52746477108515												34,9267773589731	24,5		15,0001928051336	24,5		52,6744179798316	24,5
Współczynnik Fo dla wyznaczonego R (Odczytano z rys. 4.58)	F0	0,57	0,87	0,97														261,581236846417	28		70,6643693081157	28		381,456097438277	28
Prędkość przepływu powietrza w, m/s	w	3,3422538049298	3,3422538049298	3,3422538049298														261,581236846417	22,3630950945298		70,6643693081157	22,1614395979546		381,456097438277	22,4536837626511
Współczynnik Fv dla w (Odczytano z rys. 4.58)	Fv	0,79	0,79	0,79														261,581236846417	24,4999999999996		70,6643693081157	24,5		381,456097438277	24,5
Współczynnik Fwb dla tpwd (Odczytano z rys. 4.58)	Fwb	0,96	0,97	0,97														488,654687489372	28		126,411811876748	28		710,237776896749	28
Ilość sit	ns	2	2	2														488,654687489372	22,2787055443551		126,411811876748	22,1194294750976		710,237776896749	25,4079188248398
Współczynnik Fs dla trzech sit w wieży (Odczytano z rys. 4.58)	Fs	1	1	1														488,654687489372	24,4999999999996		126,411811876748	24,5		710,237776896749	26,3079470106593
Wskaźnik efektywności wody	ηw	0,432288	0,666681	0,743311														716,149464683872	28		182,242895338697	28		880	28
Obniżenie temperatury wody	Δ tw	11,5663631652972	14,9996775069336	20,1799785015962														716,149464683872	22,3099213769647		182,242895338697	22,1077871440866
																		716,149464683872	24,4999999999995		182,242895338697	24,5
Poprawione parametry wody na dopływie																		880	27,0712449115735		229,999999999999	27,4993912303322
	Cw	4,174	4,174	4,174																								52,6744179798316	328,781679458445	328,781679458472	169,762223103252
Gęstość strumienia wody	mwj	3,29663498032148	2,54205981349899	1,8895003977732																							xn	0,020254820126132	0,017697407088648	0,016991211683804	0,017076137847468
Rzeczywisty stosunek str. masy wody do str. masy powietrza	B	0,783921383530303	0,604487623868076	0,449312639963244																							Q	171,436823167471	102,371742072176	26,112193491131
Zalecana wartość stosunku dla tpwd = 25,44 i twd - tpwd = 12,56 tab. 4.13		1,146	1,146	1,146																							xm	0,017141359607398	0,016419922810848	0,016991211683804
Zalecana wartość stosunku mw/mp formuła		0,382250575636192																									twch	22,193176894709	22,4536837626511	25,4079188248398
Zalecana wartość stosunku mw/mp formuła poprawiona		0,404473331810436																														27,4993912303322
R	R	0,684050072888571	0,527476111577728	0,392070366460074
Współczynnik Fo (rys. 4.58)	F0	0,92	0,97	0,98
Prędkość powietrza	w	3,3422538049298	3,3422538049298	3,3422538049298
Współczynnik Fv (rys. 4.58)	Fv	0,79	0,79	0,79
Współczynnik Fwb (rys. 4.58)	Fwb	0,96	0,97	0,97
Liczba sit	ns	2	2	2
Współczynnik Fs (rys. 4.58)	Fs	1	1	1
Wskaźnik efektywności wody	ηw	0,697728	0,743311	0,750974
Obniżenie temperatury wody	Δ tw	7,16611630893414	13,4533190010642	19,9740603536208
Moc chłodnicza wieży (obliczona)	Q	1108,42004459005	718,719573882779	644,624772451565
Całkowita zdolność chłodnicza zainstalowanych chłodnic	Q	1476,7169575698	1476,7169575698	1476,7169575698
Moc chłodnicza MK wraz ze sprężarką		1993

---

Sheet 2: WYKRESY

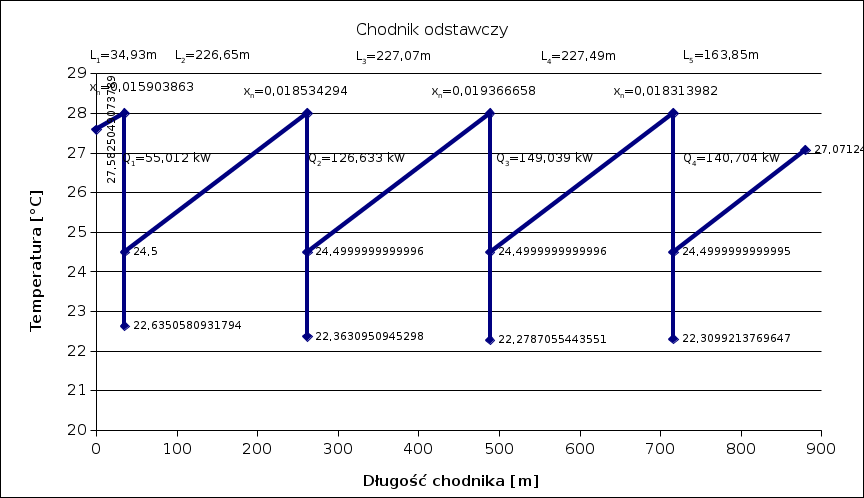

														odstawczy
														L	T
														0	27,5825049073789
														34,9267773589731	28
														34,9267773589731	22,6350580931794
														34,9267773589731	24,5
														261,581236846417	28
														261,581236846417	22,3630950945298
														261,581236846417	24,4999999999996
														488,654687489372	28
														488,654687489372	22,2787055443551
														488,654687489372	24,4999999999996
														716,149464683872	28
														716,149464683872	22,3099213769647
														716,149464683872	24,4999999999995
														880	27,0712449115735

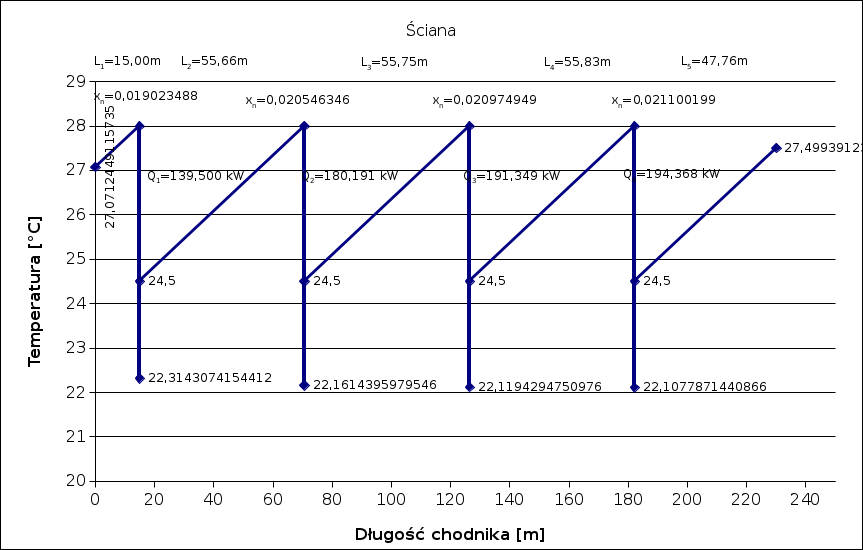

														sciana
														L	T
														0	27,0712449115735
														15,0001928051336	28
														15,0001928051336	22,3143074154412
														15,0001928051336	24,5
														70,6643693081157	28
														70,6643693081157	22,1614395979546
														70,6643693081157	24,5
														126,411811876748	28
														126,411811876748	22,1194294750976
														126,411811876748	24,5
														182,242895338697	28
														182,242895338697	22,1077871440866
														182,242895338697	24,5
														229,999999999999	27,4993912303322

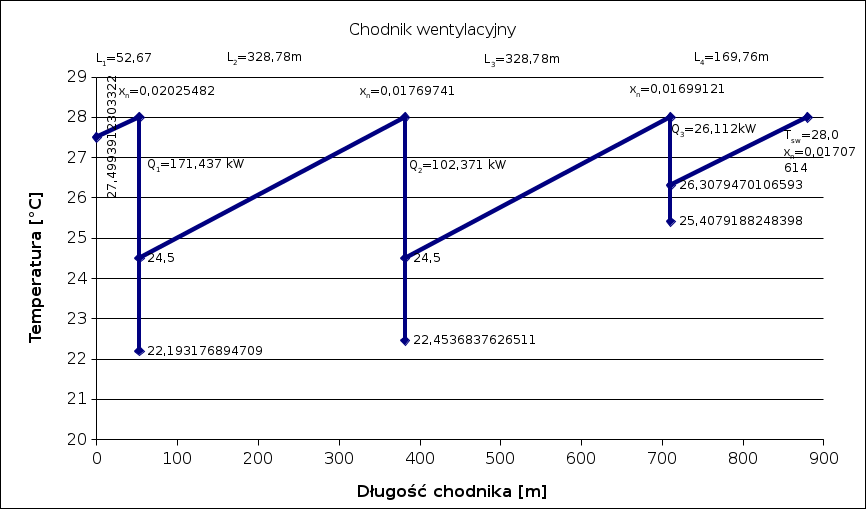

														wentylacyjny
														L	T
														0	27,4993912303322
														52,6744179798316	28
														52,6744179798316	22,193176894709
														52,6744179798316	24,5
														381,456097438277	28
														381,456097438277	22,4536837626511
														381,456097438277	24,5
														710,237776896749	28
														710,237776896749	25,4079188248398
														710,237776896749	26,3079470106593
														880	28

---

Sheet 3: Arkusz2

liczba oporu wyrobiska
	1	2	3	4	5	6
A		16,00	10,00	8,00	8,40	7,00			dane
L		2000	1950	880	230	880
T100		0,003037109375	0,009834683523124	0,017180485074142	0,015207652278591	0,023989173695076
r100		0,093720667639243	0,163191281657876	0,212349268175323	0,200469079264153	0,248588632940395
a					2,1		wymiary wyrobiska ścianowego
b					4
Rf1		1,87441335278485	3,18222999232859	1,86867355994284	0,461078882307553	2,18757996987547
B		16,64	13,1550750663005	11,7662568389442	12,2	11,0063254540287
Rf2		0,0609375	0,192392972844644	0,151674404564514	0,461078882307586	0,211783521855946
Rf1-Rf2		1,813476	2,989837	1,716999	0,000000	1,975796	rozwiązanie jak w tw. Trzeba tak zmieniać liczbę oporu żeby różnica wyszła Rf1-Rf2 wyszła 0. SOLVER
liczba oporu		0,05	0,05	0,05	0,649283197574805	0,05
