projekt depresja cieplna

Wartości wielkości zadanych



















Nr węzła 1 2 3 4 5 6 7 8 9



















Ciśnienie p [mmHg] 747,60 767,60 807,60 802,60 797,60 792,60 737,60 747,60 747,60



















Kota niwelacyjna z [m] 250 -100 -250 -245 -120 -110 245 250 250



















ts [°C] 10,00 15,00 20,00 22,20 20,00 20,20 16,00 18,00 11,00



















tw [°C] 8,00 13,20 18,00 18,40 19,00 19,20 15,20 15,60 8,40

















































n = 76























































































Wartości wielkości obliczonych



















Nr węzła 1 2 3 4 5 6 7 8 9



















Ciśnienie p [Pa] 99 671,53 102 337,97 107 670,85 107 004,24 106 337,63 105 671,02 98 338,31 99 671,53 99 671,53 99 671,53


















Kota niwelacyjna z [m] 250 -100 -250 -245 -120 -110 245 250 250



















Ts [K] 283,15 288,15 293,15 295,35 293,15 293,35 289,15 291,15 284,15



















Tw [K] 281,15 286,35 291,15 291,55 292,15 292,35 288,35 288,75 281,55



















pwn [Pa] 1 062,08 1 503,16 2 045,23 2 097,29 2 177,54 2 204,89 1 711,40 1 755,96 1 091,41



















pw [Pa] 937,99 1 388,49 1 911,18 1 844,17 2 111,35 2 139,11 1 662,43 1 607,05 930,10

ρ [kg/m3] 1,2220 1,2310 1,2710 1,2540 1,2543 1,2454 1,1773 1,1854 1,2178
γ [N/m3] 11,99 12,08 12,47 12,30 12,30 12,22 11,55 11,63 11,95
v = 1/γ [m3/N] 0,8183 0,8123 0,7868 0,7974 0,7973 0,8030 0,8494 0,8436 0,8212 0,82
To [°C] 10,04 15,08 20,14 22,35 20,15 20,36 16,10 18,11 11,04
To [K] 283,19 288,23 293,29 295,50 293,30 293,51 289,25 291,26 284,19












γśr= 12,05







1cm na osi p to 1 081,08 [Pa]
pole - -0,37



1cm na osi v to 0,00039 [m3/N]
pole + 21,67



1cm2 to 0,42 [m słupa wody]

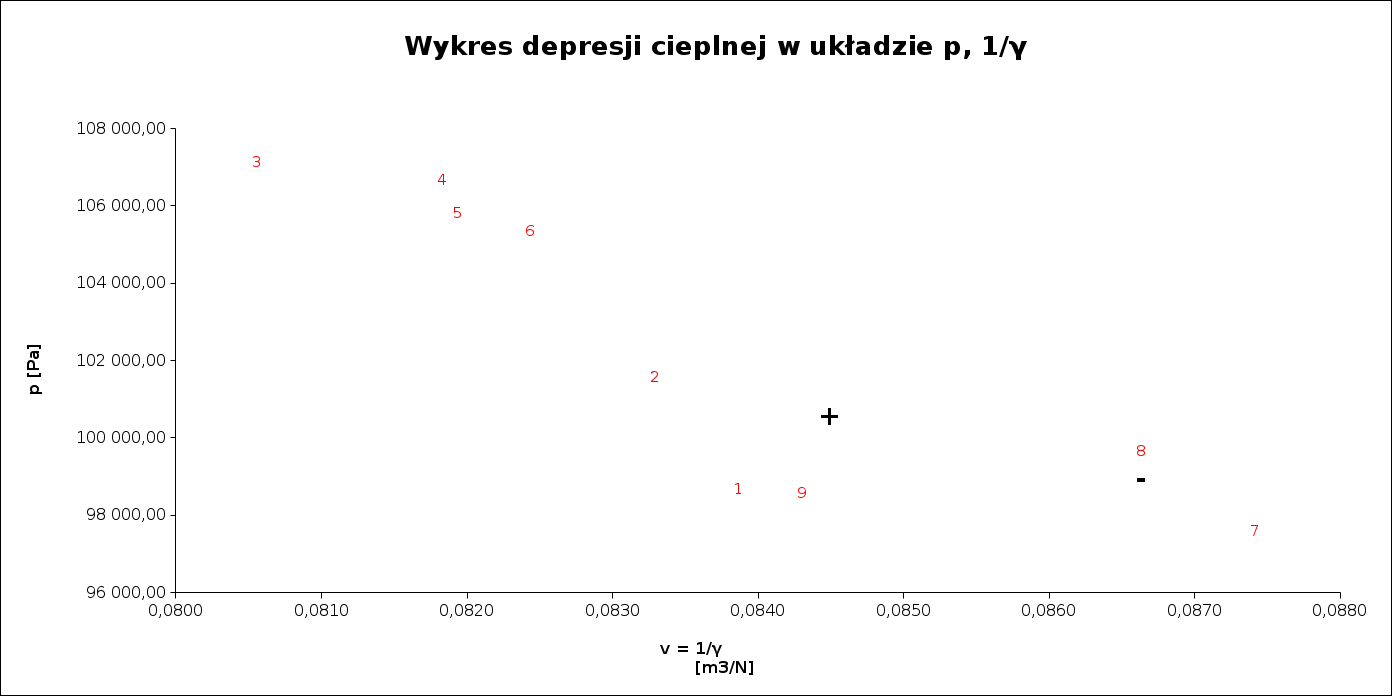

Pole powierzchni p(v) 21,30 [cm2]






Hn= 8,98 [Pa]



























Odcinek pomiarowy 1 - 2 2 - 3 3 - 4 4 - 5 5 - 6 6 - 7 7 - 8 8 - 1

R [J/kgK] 287,0000 287,0000 287,0000 287,0000 287,0000 287,0000 287,0000 287,0000

Różnica wysokości [m] -350,00 -150,00 5,00 125,00 10,00 355,00 5,00 0,00

Tśr [K] 285,65 290,65 294,25 294,25 293,25 291,25 290,15 287,15

1/Tśr [K-1] 0,003501 0,003441 0,003398 0,003398 0,003410 0,003433 0,003446 0,003483

Hn [Pa] 74,32 22,42 0,00 -5,36 -0,85 -17,28 -0,61 0,00






























































Σ Hn = 73,24 [Pa]






















































































0,000060 0,000042 0,000000 -0,000012 -0,000023 -0,000013 -0,000036 -0,000018



















































0,965 0,985 1,0005 1,0125 1,001 1,0355 1,0005 1
