DANE WEJŚCIOWE
Nazwa parametru	Symbol	jednostka	Szyb wdech	przekop prz,	przekop pol,	chodnik od,	ściana	chodnik wentyl,
Długość	L	m	950	1050	2350	700	210	700
Pole przekroju	A	m2	F. Rosiek: nie zmieniać formuły! 28,2743338823081	15,4	9,4	7,6	7,98	7
Obwód przekroju	B	m	F. Rosiek: nie zmieniać formuły 18,8495559215388	F. Rosiek: nie zmieniać formuły 16,32501883613	F. Rosiek: nie zmieniać formuły ! 12,7543184843409	F. Rosiek: nie zmieniać formuły! 11,4683285617391	12,5	F. Rosiek: nie zmieniać formuły ! 11,0063254540287
Średnica	D	m	6
Prędkość powietrza	wm	m/s	10	4,9	2,9	1,5	1,42857142857143	1,62857142857143
Czas przewietrzania	τ	lata	8	5	2,8	1,5	0,1
Wysokość niwelacyjna	zd	m	160	-800	-796	-790	-790	-790
Wysokość niwelacyjna	zw	m	-800	-796	-790	-790	-780	-780
Rodzaj skał otaczających wyrobisko			piaskowiec gróboziarnisty	piaskowiec drobnoziarnisty	łupek piaszczysty	łupek ilasty	węgiel	łupek ilasty
Moc maszyn		kW	0	250	270	310	340	0
Współczynnik	Czs		0	0,22	0,24	0,29	0,28	0
Nr wyrobiska			1	2	3	4	5	6
Stopień geotermiczny	Γ	m/oC	31	31	31	31	31	31
Rejon: kopalnia Bogdanka
Wigotność względna na podszybiu szybu wdechowego	φ	%	76
Strumień powietrza przepływający przez chłodnicę	V	m3/min,	470
Dopuszczalna różnica temperatur w wyrobisku klimatyzowanym	Δts	oC	3,5
Ciśnienie statyczne na zrębie szybu	po	Tr	750			Wariant projektu		C
DANE DODATKOWE
Współczynnik przewodzenia ciepła	λs	W/(mk)	2,5	3,5	2,2
Gęstość pozorna skał	ρs	kg/m3	2 500	2 600	2 550	2 600	1 290	2 600
Ciepło właściwe skał	cs	J/(kgK)	705	696	850	1 000	439	1 000
Indywidualna stała gazowa	Ra	J/(kgK)	287,04	287,04	287,04	287,04	287,04	287,04
Średnia temperatura powietrza na zrębie szybu	tos	oC	7,50
Ciepło właściwe powietrza przy stałym ciśnieniu	cp	J/(kgK)	1 005	1 005	1 005	1 005	1 005	1 005
Przyspieszenie ziemskie	g	m/s2	9,80665	9,80665	9,80665	9,80665	9,80665	9,80665
Liczba oporu wyrobiska	λf	-		0,05105	0,05028	0,05000	0,11363	0,05160
Ciepło parowania wody w 0 oC	rb	J/kg	2 500 000	2 500 000	2 500 000	2 500 000	2 500 000	2 500 000
Pojemność ciepła pary wodnej przy stałym ciśnieniu	cpw	J/(kgK)	1 927	1 927	1 927	1 927	1 927	1 927
Współczynnik ciepła konwekcyjnego	εs	-		0,35	0,35	0,35	0,25	0,60
Współczynnik przewodzenia ciepła (ekwiwalentny)	λeq	W/(mk)		5,8	5,8	8,1	7,0	2,3
Głębokość strefy temperatury średniorocznej w gruncie	Dz	m	30	30	30	30	30	30
Temperatura średnioroczna w gruncie	to	°C	8	8	8	8	8	8
Wysokość niwelacyjna zrębu szybu	zo	m	150	150	150	150	150	150

---

Sheet 2: Arkusz2

Wyznaczanie liczby oporu dla wyrobiska w obudowie ŁP

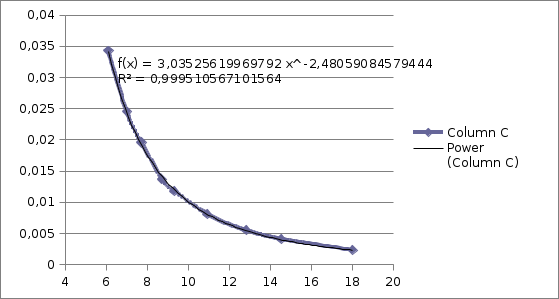

	A	r100			r100 = 3,0353*A-2,481
	6,1	0,0343
	7	0,0245
	7,7	0,0196
	8,7	0,0137
	9,3	0,0118
	10,9	0,0081
	12,8	0,0055
	14,5	0,0041
	18	0,0023
Aerotermodynamika	r100 = 3,11*A-2,5
Skrypt_FR	r100 = 3,0353*A-2,481
	Dane
	A	6,1	7	7,7	8,7	9,3	10,9	12,8	14,5	18
	r100	0,033840424440425	0,023989173695076	0,018903123690222	0,013930357354081	0,011791064569824	0,007928556843093	0,005305611732501	0,003884547026813	0,002262450709352
	ron	1,2	1,2	1,2	1,2	1,2	1,2	1,2	1,2	1,2
	Wynik
	lambda f	0,049839743589744	0,049839743589744	0,049839743589744	0,049839743589744	0,049839743589744	0,049839743589744	0,049839743589744	0,049839743589744	0,049839743589744
	A	6,1	7	7,7	8,7	9,3	10,9	12,8	14,5	18
	r100	0,034182065437194	0,024294803156195	0,019178654379172	0,014166232202487	0,01200591948529	0,008097416541444	0,005435176943417	0,00398884911193	0,002332762561715
	ron	1,2	1,2	1,2	1,2	1,2	1,2	1,2	1,2	1,2
	Wynik
	lambda f	0,050342908073059	0,050474717272844	0,050566204417775	0,050683651729718	0,050747915522176	0,050901213442961	0,051056850535325	0,051177966332894	0,051388650126616
Ściana zmechanizowana
	r100 = 2,47*A-1,18
	a	3,4	3,6	3,8	4	4,1	4,2	4,3	4,4	4,5
	b	1,8	2	2,2	2,5	2,6	2,7	2,8	2,9	3
	B	10,4	11,2	12	13	13,4	13,8	14,2	14,6	15
	A	6,12	7,2	8,36	10	10,66	11,34	12,04	12,76	13,5
	r100	0,291293152129607	0,240460977079764	0,201601401014151	0,163191281657876	0,151336418467043	0,140686863947839	0,131086418716409	0,122403308712824	0,114525739951261
	ron	1,2	1,2	1,2	1,2	1,2	1,2	1,2	1,2	1,2
	Wynik
	lambda f	0,428015940071755	0,534235587934928	0,654394850389021	0,836878367476288	0,912050757487604	0,991111161681666	1,07413175504518	1,16118406085502	1,25233896636704
