DANE WEJŚCIOWE
Nazwa parametru	Symbol	jednostka	Szyb wdech	przekop prz,	przekop pol,	chodnik od,	ściana	chodnik wentyl,
Długość	L	m	1050	2000	1950	880	230	880
Pole przekroju	A	m2	F. Rosiek: nie zmieniać formuły! 38,484510006475	16	10	8	8,4	7
Obwód przekroju	B	m	F. Rosiek: nie zmieniać formuły 21,9911485751286	F. Rosiek: nie zmieniać formuły 16,64	F. Rosiek: nie zmieniać formuły ! 13,1550750663005	F. Rosiek: nie zmieniać formuły! 11,7662568389442	12,5	F. Rosiek: nie zmieniać formuły ! 11,0063254540287
Średnica	D	m	7
Prędkość powietrza	wm	m/s	9	5,2	2,6	1,5	1,42857142857143	1,71428571428571
Czas przewietrzania	τ	lata	7	4	2,5	1	0,1	1
Wysokość niwelacyjna	zd	m	150	-900	-900	-880	-875	-860
Wysokość niwelacyjna	zw	m	-900	-900	-880	-875	-860	-860
Rodzaj skał otaczających wyrobisko			piaskowiec gruboziarnisty	piaskowiec drobnoziarnisty	łupek piaszczysty	łupek ilasty	węgiel	łupek ilasty
Moc maszyn		kW	0	220	270	280	350	0
Współczynnik	Czs		0	0,22	0,23	0,24	0,3	0,24
Nr wyrobiska			1	2	3	4	5	6
Stopień geotermiczny	Γ	m/oC	31	31	31	31	31	31
Rejon: kopalnia Bogdanka
Wigotność względna na podszybiu szybu wdechowego	φ	%	74
Strumień powietrza przepływający przez chłodnicę	V	m3/min,	470
Dopuszczalna różnica temperatur w wyrobisku klimatyzowanym	Δts	oC	3,5
Ciśnienie statyczne na zrębie szybu	po	Tr	750			Wariant projektu		F
DANE DODATKOWE
Współczynnik przewodzenia ciepła	λs	W/(mk)	3,5	3,1	2,2
Gęstość pozorna skał	ρs	kg/m3	2400	2500	2550	2600	1300	2600
Ciepło właściwe skał	cs	J/(kgK)	696	705	850	1000	439	1000
Indywidualna stała gazowa	Ra	J/(kgK)	287,04	287,04	287,04	287,04	287,04	287,04
Średnia temperatura powietrza na zrębie szybu	tos	oC	7,50
Ciepło właściwe powietrza przy stałym ciśnieniu	cp	J/(kgK)	1 005	1 005	1 005	1 005	1 005	1 005
Przyspieszenie ziemskie	g	m/s2	9,80665	9,80665	9,80665	9,80665	9,80665	9,80665
Liczba oporu wyrobiska	λf	-		1,53798	0,82701	0,61601	0,64928	0,51647
Ciepło parowania wody w 0 oC	rb	J/kg	2 500 000	2 500 000	2 500 000	2 500 000	2 500 000	2 500 000
Pojemność ciepła pary wodnej przy stałym ciśnieniu	cpw	J/(kgK)	1 927	1 927	1 927	1 927	1 927	1 927
Współczynnik ciepła konwekcyjnego	εs	-		0,35	0,35	0,35	0,25	0,35
Współczynnik przewodzenia ciepła (ekwiwalentny)	λeq	W/(mk)		5,8	5,8	8,1	7	8,1
Głębokość strefy temperatury średniorocznej w gruncie	Dz	m	30	30	30	30	30	30
Temperatura średnioroczna w gruncie	to	°C	8	8	8	8	8	8
Wysokość niwelacyjna zrębu szybu	zo	m	150	150	150	150	150	150

---

Sheet 2: Arkusz2

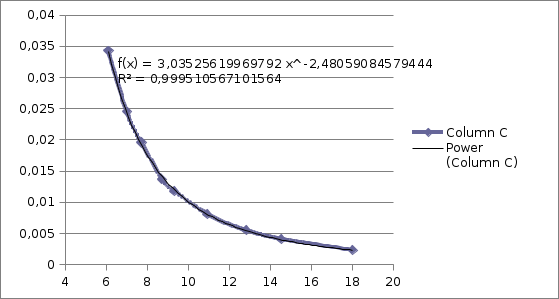

Wyznaczanie liczby oporu dla wyrobiska w obudowie ŁP
	A	r100			r100 = 3,0353*A-2,481
	6,1	0,0343
	7	0,0245
	7,7	0,0196
	8,7	0,0137
	9,3	0,0118
	10,9	0,0081
	12,8	0,0055
	14,5	0,0041
	18	0,0023
Aerotermodynamika	r100 = 3,11*A-2,5
Skrypt_FR	r100 = 3,0353*A-2,481
	Dane
	A	6,1	7	7,7	8,7	9,3	10,9	12,8	14,5	18
	r100	0,033840424440425	0,023989173695076	0,018903123690222	0,013930357354081	0,011791064569824	0,007928556843093	0,005305611732501	0,003884547026813	0,002262450709352
	ron	1,2	1,2	1,2	1,2	1,2	1,2	1,2	1,2	1,2
	Wynik
	lambda f	0,049839743589744	0,049839743589744	0,049839743589744	0,049839743589744	0,049839743589744	0,049839743589744	0,049839743589744	0,049839743589744	0,049839743589744
	A	6,1	7	7,7	8,7	9,3	10,9	12,8	14,5	18
	r100	0,034182065437194	0,024294803156195	0,019178654379172	0,014166232202487	0,01200591948529	0,008097416541444	0,005435176943417	0,00398884911193	0,002332762561715
	ron	1,2	1,2	1,2	1,2	1,2	1,2	1,2	1,2	1,2
	Wynik
	lambda f	0,050342908073059	0,050474717272844	0,050566204417775	0,050683651729718	0,050747915522176	0,050901213442961	0,051056850535325	0,051177966332894	0,051388650126616
Ściana zmechanizowana
	r100 = 2,47*A-1,18
	a	3,4	3,6	3,8	4	4,1	4,2	4,3	4,4	4,5
	b	1,8	2	2,2	2,5	2,6	2,7	2,8	2,9	3
	B	10,4	11,2	12	13	13,4	13,8	14,2	14,6	15
	A	6,12	7,2	8,36	10	10,66	11,34	12,04	12,76	13,5
	r100	0,291293152129607	0,240460977079764	0,201601401014151	0,163191281657876	0,151336418467043	0,140686863947839	0,131086418716409	0,122403308712824	0,114525739951261
	ron	1,2	1,2	1,2	1,2	1,2	1,2	1,2	1,2	1,2
	Wynik
	lambda f	0,428015940071755	0,534235587934928	0,654394850389021	0,836878367476288	0,912050757487604	0,991111161681666	1,07413175504518	1,16118406085502	1,25233896636704
