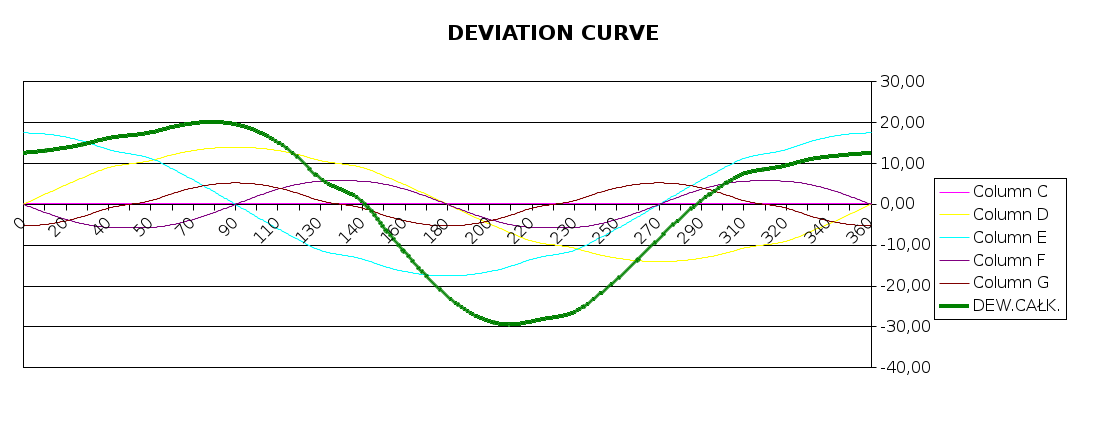

Sheet 1: PRAWO
| OKREŚLANIE DEWIACJI KOMPASU MAGNETYCZNEGO METODĄ AIRY | (PRAWO) | ||||||||||||
| KM | KK | DEW | SPRAWDZIĆ WZORY PRZED WYKORZYSTANIEM | ||||||||||
| 000 | 349 | DN= | 11,0 | ŻADNEJ ODPOWIEDZIALNOŚCI NIE PRZYJMUJE SIĘ | |||||||||
| 045 | 030 | DNE= | 15,0 | ||||||||||
| 090 | 072 | DE= | 18,0 | No liability nor responsibility to be accepted | |||||||||
| 135 | 122 | DSE= | 13,0 | ||||||||||
| 180 | 204 | DS= | -24,0 | ||||||||||
| 225 | 248 | DSW= | -23,0 | ||||||||||
| 270 | 280 | DW= | -10,0 | ||||||||||
| 315 | 313 | DNW= | 2,0 | ||||||||||
| SUMA | 2,0 | ||||||||||||
| A= | ( dN+dNE+dE+dSE+dS+dSW+dW+dNW )/8 | = | 0,25 | ||||||||||
| B= | ( dE- dW )/2 | = | 14,00 | ||||||||||
| C= | ( dN - dS )/2 | = | 17,50 | ||||||||||
| D= | (( dNE + dSW ) - ( dSE + dNW ))/4 | = | -5,75 | ||||||||||
| E= | (( dN + dS) - ( dE + dW ))/4 | = | -5,25 | ||||||||||
| B=H21 | C=H23 | D=H25 | E=H27 | ||||||||||
| d | A+BsinKK+CcosKK+Dsin2KK+Ecos2KK | ||||||||||||
| KK | A | BsinKK | CcosKK | Dsin2KK | Ecos2KK | DEW | |||||||
| Deg/Coef. | 0,25 | 14,00 | 17,50 | -5,75 | -5,25 | DEG | |||||||
| 0 | 0,25 | 0,00 | 17,50 | 0,00 | -5,25 | = | 12,50 | ||||||
| 10 | 0,25 | 2,43 | 17,23 | -1,97 | -4,93 | = | 13,02 | ||||||
| 20 | 0,25 | 4,79 | 16,44 | -3,70 | -4,02 | = | 13,77 | ||||||
| 30 | 0,25 | 7,00 | 15,16 | -4,98 | -2,63 | = | 14,80 | ||||||
| 40 | 0,25 | 9,00 | 13,41 | -5,66 | -0,91 | = | 16,08 | ||||||
| 45 | 0,25 | 9,90 | 12,37 | -5,75 | 0,00 | = | 16,77 | ||||||
| 50 | 0,25 | 10,72 | 11,25 | -5,66 | 0,91 | = | 17,47 | ||||||
| 60 | 0,25 | 12,12 | 8,75 | -4,98 | 2,63 | = | 18,77 | ||||||
| 70 | 0,25 | 13,16 | 5,99 | -3,70 | 4,02 | = | 19,72 | ||||||
| 80 | 0,25 | 13,79 | 3,04 | -1,97 | 4,93 | = | 20,04 | ||||||
| 90 | 0,25 | 14,00 | 0,00 | 0,00 | 5,25 | = | 19,50 | ||||||
| 100 | 0,25 | 13,79 | -3,04 | 1,97 | 4,93 | = | 17,90 | ||||||
| 110 | 0,25 | 13,16 | -5,99 | 3,70 | 4,02 | = | 15,14 | ||||||
| 120 | 0,25 | 12,12 | -8,75 | 4,98 | 2,63 | = | 11,23 | ||||||
| 130 | 0,25 | 10,72 | -11,25 | 5,66 | 0,91 | = | 6,30 | ||||||
| 135 | 0,25 | 9,90 | -12,37 | 5,75 | 0,00 | = | 3,53 | ||||||
| 140 | 0,25 | 9,00 | -13,41 | 5,66 | -0,91 | = | 0,59 | ||||||
| 150 | 0,25 | 7,00 | -15,16 | 4,98 | -2,63 | = | -5,55 | ||||||
| 160 | 0,25 | 4,79 | -16,44 | 3,70 | -4,02 | = | -11,73 | ||||||
| 170 | 0,25 | 2,43 | -17,23 | 1,97 | -4,93 | = | -17,52 | ||||||
| 180 | 0,25 | 0,00 | -17,50 | 0,00 | -5,25 | = | -22,50 | ||||||
| 190 | 0,25 | -2,43 | -17,23 | -1,97 | -4,93 | = | -26,32 | ||||||
| 200 | 0,25 | -4,79 | -16,44 | -3,70 | -4,02 | = | -28,70 | ||||||
| 210 | 0,25 | -7,00 | -15,16 | -4,98 | -2,63 | = | -29,51 | ||||||
| 220 | 0,25 | -9,00 | -13,41 | -5,66 | -0,91 | = | -28,73 | ||||||
| 225 | 0,25 | -9,90 | -12,37 | -5,75 | 0,00 | = | -27,77 | ||||||
| 230 | 0,25 | -10,72 | -11,25 | -5,66 | 0,91 | = | -26,47 | ||||||
| 240 | 0,25 | -12,12 | -8,75 | -4,98 | 2,63 | = | -22,98 | ||||||
| 250 | 0,25 | -13,16 | -5,99 | -3,70 | 4,02 | = | -18,57 | ||||||
| 260 | 0,25 | -13,79 | -3,04 | -1,97 | 4,93 | = | -13,61 | ||||||
| 270 | 0,25 | -14,00 | 0,00 | 0,00 | 5,25 | = | -8,50 | ||||||
| 280 | 0,25 | -13,79 | 3,04 | 1,97 | 4,93 | = | -3,60 | ||||||
| 290 | 0,25 | -13,16 | 5,99 | 3,70 | 4,02 | = | 0,80 | ||||||
| 300 | 0,25 | -12,12 | 8,75 | 4,98 | 2,63 | = | 4,48 | ||||||
| 310 | 0,25 | -10,72 | 11,25 | 5,66 | 0,91 | = | 7,35 | ||||||
| 315 | 0,25 | -9,90 | 12,37 | 5,75 | 0,00 | = | 8,47 | ||||||
| 320 | 0,25 | -9,00 | 13,41 | 5,66 | -0,91 | = | 9,41 | ||||||
| 330 | 0,25 | -7,00 | 15,16 | 4,98 | -2,63 | = | 10,76 | ||||||
| 340 | 0,25 | -4,79 | 16,44 | 3,70 | -4,02 | = | 11,58 | ||||||
| 350 | 0,25 | -2,43 | 17,23 | 1,97 | -4,93 | = | 12,09 | ||||||
| 360 | 0,25 | 0,00 | 17,50 | 0,00 | -5,25 | = | 12,50 | ||||||
Sheet 2: LEWO
| OKREŚLANIE DEWIACJI KOMPASU MAGNETYCZNEGO METODĄ AIRY | (LEWO) | |||||||||||||
| KM | KK | DEW | ||||||||||||
| 000 | 349 | DN= | 11,0 | |||||||||||
| 045 | 032 | DNE= | 13,0 | |||||||||||
| 090 | 074 | DE= | 16,0 | |||||||||||
| 135 | 123 | DSE= | 12,0 | |||||||||||
| 180 | 206 | DS= | -26,0 | |||||||||||
| 225 | 250 | DSW= | -25,0 | |||||||||||
| 270 | 283 | DW= | -13,0 | |||||||||||
| 315 | 314 | DNW= | 1,0 | |||||||||||
| SUMA | -11,0 | |||||||||||||
| A= | ( dN+dNE+dE+dSE+dS+dSW+dW+dNW )/8 | = | -1,38 | |||||||||||
| B= | ( dE- dW )/2 | = | 14,50 | |||||||||||
| C= | ( dN - dS )/2 | = | 18,50 | |||||||||||
| D= | (( dNE + dSW ) - ( dSE + dNW ))/4 | = | -6,25 | |||||||||||
| E= | (( dN + dS) - ( dE + dW ))/4 | = | -4,50 | |||||||||||
| A=H19 | B=H21 | C=H23 | D=H25 | E=H27 | ||||||||||
| d | A+BsinKK+CcosKK+Dsin2KK+Ecos2KK | |||||||||||||

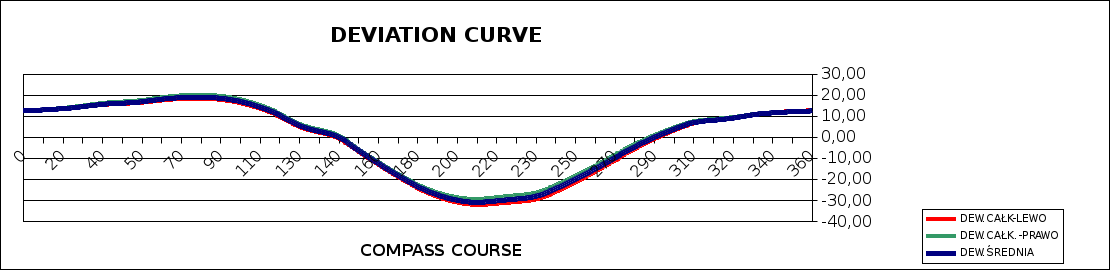

| KK | A | BsinKK | CcosKK | Dsin2KK | Ecos2KK | DEW | "prawo" | ŚREDNIA | ||||||
| Deg/Coef. | -1,38 | 14,50 | 18,50 | -6,25 | -4,50 | DEG | ||||||||
| 0 | -1,38 | 0,00 | 18,50 | 0,00 | -4,50 | = | 12,63 | 12,50 | 12,56 | |||||
| 10 | -1,38 | 2,52 | 18,22 | -2,14 | -4,23 | = | 13,00 | 13,02 | 13,01 | |||||
| 20 | -1,38 | 4,96 | 17,38 | -4,02 | -3,45 | = | 13,50 | 13,77 | 13,63 | |||||
| 30 | -1,38 | 7,25 | 16,02 | -5,41 | -2,25 | = | 14,23 | 14,80 | 14,52 | |||||
| 40 | -1,38 | 9,32 | 14,17 | -6,16 | -0,78 | = | 15,18 | 16,08 | 15,63 | |||||
| 45 | -1,38 | 10,25 | 13,08 | -6,25 | 0,00 | = | 15,71 | 16,77 | 16,24 | |||||
| 50 | -1,38 | 11,11 | 11,89 | -6,16 | 0,78 | = | 16,25 | 17,47 | 16,86 | |||||
| 60 | -1,38 | 12,56 | 9,25 | -5,41 | 2,25 | = | 17,27 | 18,77 | 18,02 | |||||
| 70 | -1,38 | 13,63 | 6,33 | -4,02 | 3,45 | = | 18,01 | 19,72 | 18,86 | |||||
| 80 | -1,38 | 14,28 | 3,21 | -2,14 | 4,23 | = | 18,21 | 20,04 | 19,13 | |||||
| 90 | -1,38 | 14,50 | 0,00 | 0,00 | 4,50 | = | 17,63 | 19,50 | 18,56 | |||||
| 100 | -1,38 | 14,28 | -3,21 | 2,14 | 4,23 | = | 16,06 | 17,90 | 16,98 | |||||
| 110 | -1,38 | 13,63 | -6,33 | 4,02 | 3,45 | = | 13,39 | 15,14 | 14,26 | |||||
| 120 | -1,38 | 12,56 | -9,25 | 5,41 | 2,25 | = | 9,60 | 11,23 | 10,41 | |||||
| 130 | -1,38 | 11,11 | -11,89 | 6,16 | 0,78 | = | 4,78 | 6,30 | 5,54 | |||||
| 135 | -1,38 | 10,25 | -13,08 | 6,25 | 0,00 | = | 2,05 | 3,53 | 2,79 | |||||
| 140 | -1,38 | 9,32 | -14,17 | 6,16 | -0,78 | = | -0,85 | 0,59 | -0,13 | |||||
| 150 | -1,38 | 7,25 | -16,02 | 5,41 | -2,25 | = | -6,98 | -5,55 | -6,27 | |||||
| 160 | -1,38 | 4,96 | -17,38 | 4,02 | -3,45 | = | -13,23 | -11,73 | -12,48 | |||||
| 170 | -1,38 | 2,52 | -18,22 | 2,14 | -4,23 | = | -19,17 | -17,52 | -18,34 | |||||
| 180 | -1,38 | 0,00 | -18,50 | 0,00 | -4,50 | = | -24,38 | -22,50 | -23,44 | |||||
| 190 | -1,38 | -2,52 | -18,22 | -2,14 | -4,23 | = | -28,48 | -26,32 | -27,40 | |||||
| 200 | -1,38 | -4,96 | -17,38 | -4,02 | -3,45 | = | -31,18 | -28,70 | -29,94 | |||||
| 210 | -1,38 | -7,25 | -16,02 | -5,41 | -2,25 | = | -32,31 | -29,51 | -30,91 | |||||
| 220 | -1,38 | -9,32 | -14,17 | -6,16 | -0,78 | = | -31,80 | -28,73 | -30,27 | |||||
| 225 | -1,38 | -10,25 | -13,08 | -6,25 | 0,00 | = | -30,96 | -27,77 | -29,37 | |||||
| 230 | -1,38 | -11,11 | -11,89 | -6,16 | 0,78 | = | -29,75 | -26,47 | -28,11 | |||||
| 240 | -1,38 | -12,56 | -9,25 | -5,41 | 2,25 | = | -26,35 | -22,98 | -24,66 | |||||
| 250 | -1,38 | -13,63 | -6,33 | -4,02 | 3,45 | = | -21,90 | -18,57 | -20,23 | |||||
| 260 | -1,38 | -14,28 | -3,21 | -2,14 | 4,23 | = | -16,78 | -13,61 | -15,19 | |||||
| 270 | -1,38 | -14,50 | 0,00 | 0,00 | 4,50 | = | -11,38 | -8,50 | -9,94 | |||||
| 280 | -1,38 | -14,28 | 3,21 | 2,14 | 4,23 | = | -6,08 | -3,60 | -4,84 | |||||
| 290 | -1,38 | -13,63 | 6,33 | 4,02 | 3,45 | = | -1,21 | 0,80 | -0,21 | |||||
| 300 | -1,38 | -12,56 | 9,25 | 5,41 | 2,25 | = | 2,98 | 4,48 | 3,73 | |||||
| 310 | -1,38 | -11,11 | 11,89 | 6,16 | 0,78 | = | 6,35 | 7,35 | 6,85 | |||||
| 315 | -1,38 | -10,25 | 13,08 | 6,25 | 0,00 | = | 7,70 | 8,47 | 8,09 | |||||
| 320 | -1,38 | -9,32 | 14,17 | 6,16 | -0,78 | = | 8,85 | 9,41 | 9,13 | |||||
| 330 | -1,38 | -7,25 | 16,02 | 5,41 | -2,25 | = | 10,56 | 10,76 | 10,66 | |||||
| 340 | -1,38 | -4,96 | 17,38 | 4,02 | -3,45 | = | 11,62 | 11,58 | 11,60 | |||||
| 350 | -1,38 | -2,52 | 18,22 | 2,14 | -4,23 | = | 12,24 | 12,09 | 12,16 | |||||
| 360 | -1,38 | 0,00 | 18,50 | 0,00 | -4,50 | = | 12,63 | 12,50 | 12,56 | |||||

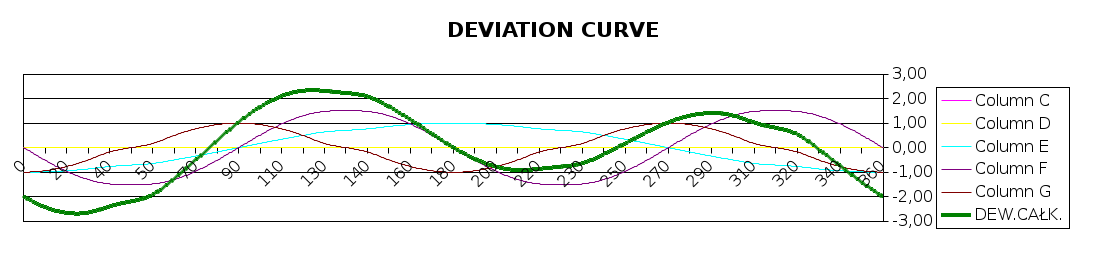

Sheet 3: PRAWO (2nd)
| OKREŚLANIE DEWIACJI KOMPASU MAGNETYCZNEGO METODĄ AIRY | (PRAWO) | ||||||||||||
| KM | KK | DEW | |||||||||||
| 000 | 002 | DN= | -2,0 | ||||||||||
| 045 | 047 | DNE= | -2,0 | ||||||||||
| 090 | 089 | DE= | 1,0 | ||||||||||
| 135 | 133 | DSE= | 2,0 | ||||||||||
| 180 | 180 | DS= | 0,0 | ||||||||||
| 225 | 226 | DSW= | -1,0 | ||||||||||
| 270 | 269 | DW= | 1,0 | ||||||||||
| 315 | 314 | DNW= | 1,0 | ||||||||||
| SUMA | 0,0 | ||||||||||||
| A= | ( dN+dNE+dE+dSE+dS+dSW+dW+dNW )/8 | = | 0,00 | ||||||||||
| B= | ( dE- dW )/2 | = | 0,00 | ||||||||||
| C= | ( dN - dS )/2 | = | -1,00 | ||||||||||
| D= | (( dNE + dSW ) - ( dSE + dNW ))/4 | = | -1,50 | ||||||||||
| E= | (( dN + dS) - ( dE + dW ))/4 | = | -1,00 | ||||||||||
| A=H19 | B=H21 | C=H23 | D=H25 | E=H27 | |||||||||
| d | A+BsinKK+CcosKK+Dsin2KK+Ecos2KK | ||||||||||||
| KK | A | BsinKK | CcosKK | Dsin2KK | Ecos2KK | DEW | |||||||
| Deg/Coef. | 0,00 | 0,00 | -1,00 | -1,50 | -1,00 | DEG | |||||||
| 0 | 0,00 | 0,00 | -1,00 | 0,00 | -1,00 | = | -2,00 | ||||||
| 10 | 0,00 | 0,00 | -0,98 | -0,51 | -0,94 | = | -2,44 | ||||||
| 20 | 0,00 | 0,00 | -0,94 | -0,96 | -0,77 | = | -2,67 | ||||||
| 30 | 0,00 | 0,00 | -0,87 | -1,30 | -0,50 | = | -2,67 | ||||||
| 40 | 0,00 | 0,00 | -0,77 | -1,48 | -0,17 | = | -2,42 | ||||||
| 45 | 0,00 | 0,00 | -0,71 | -1,50 | 0,00 | = | -2,21 | ||||||
| 50 | 0,00 | 0,00 | -0,64 | -1,48 | 0,17 | = | -1,95 | ||||||
| 60 | 0,00 | 0,00 | -0,50 | -1,30 | 0,50 | = | -1,30 | ||||||
| 70 | 0,00 | 0,00 | -0,34 | -0,96 | 0,77 | = | -0,54 | ||||||
| 80 | 0,00 | 0,00 | -0,17 | -0,51 | 0,94 | = | 0,25 | ||||||
| 90 | 0,00 | 0,00 | 0,00 | 0,00 | 1,00 | = | 1,00 | ||||||
| 100 | 0,00 | 0,00 | 0,17 | 0,51 | 0,94 | = | 1,63 | ||||||
| 110 | 0,00 | 0,00 | 0,34 | 0,96 | 0,77 | = | 2,07 | ||||||
| 120 | 0,00 | 0,00 | 0,50 | 1,30 | 0,50 | = | 2,30 | ||||||
| 130 | 0,00 | 0,00 | 0,64 | 1,48 | 0,17 | = | 2,29 | ||||||
| 135 | 0,00 | 0,00 | 0,71 | 1,50 | 0,00 | = | 2,21 | ||||||
| 140 | 0,00 | 0,00 | 0,77 | 1,48 | -0,17 | = | 2,07 | ||||||
| 150 | 0,00 | 0,00 | 0,87 | 1,30 | -0,50 | = | 1,67 | ||||||
| 160 | 0,00 | 0,00 | 0,94 | 0,96 | -0,77 | = | 1,14 | ||||||
| 170 | 0,00 | 0,00 | 0,98 | 0,51 | -0,94 | = | 0,56 | ||||||
| 180 | 0,00 | 0,00 | 1,00 | 0,00 | -1,00 | = | 0,00 | ||||||
| 190 | 0,00 | 0,00 | 0,98 | -0,51 | -0,94 | = | -0,47 | ||||||
| 200 | 0,00 | 0,00 | 0,94 | -0,96 | -0,77 | = | -0,79 | ||||||
| 210 | 0,00 | 0,00 | 0,87 | -1,30 | -0,50 | = | -0,93 | ||||||
| 220 | 0,00 | 0,00 | 0,77 | -1,48 | -0,17 | = | -0,88 | ||||||
| 225 | 0,00 | 0,00 | 0,71 | -1,50 | 0,00 | = | -0,79 | ||||||
| 230 | 0,00 | 0,00 | 0,64 | -1,48 | 0,17 | = | -0,66 | ||||||
| 240 | 0,00 | 0,00 | 0,50 | -1,30 | 0,50 | = | -0,30 | ||||||
| 250 | 0,00 | 0,00 | 0,34 | -0,96 | 0,77 | = | 0,14 | ||||||
| 260 | 0,00 | 0,00 | 0,17 | -0,51 | 0,94 | = | 0,60 | ||||||
| 270 | 0,00 | 0,00 | 0,00 | 0,00 | 1,00 | = | 1,00 | ||||||
| 280 | 0,00 | 0,00 | -0,17 | 0,51 | 0,94 | = | 1,28 | ||||||
| 290 | 0,00 | 0,00 | -0,34 | 0,96 | 0,77 | = | 1,39 | ||||||
| 300 | 0,00 | 0,00 | -0,50 | 1,30 | 0,50 | = | 1,30 | ||||||
| 310 | 0,00 | 0,00 | -0,64 | 1,48 | 0,17 | = | 1,01 | ||||||
| 315 | 0,00 | 0,00 | -0,71 | 1,50 | 0,00 | = | 0,79 | ||||||
| 320 | 0,00 | 0,00 | -0,77 | 1,48 | -0,17 | = | 0,54 | ||||||
| 330 | 0,00 | 0,00 | -0,87 | 1,30 | -0,50 | = | -0,07 | ||||||
| 340 | 0,00 | 0,00 | -0,94 | 0,96 | -0,77 | = | -0,74 | ||||||
| 350 | 0,00 | 0,00 | -0,98 | 0,51 | -0,94 | = | -1,41 | ||||||
| 360 | 0,00 | 0,00 | -1,00 | 0,00 | -1,00 | = | -2,00 | ||||||
Sheet 4: LEWO (2nd)
| OKREŚLANIE DEWIACJI KOMPASU MAGNETYCZNEGO METODĄ AIRY | (LEWO) | |||||||||||||||
| KM | KK | DEW | ||||||||||||||
| 000 | 359 | DN= | 1,0 | |||||||||||||
| 045 | 048 | DNE= | -3,0 | |||||||||||||
| 090 | 088 | DE= | 2,0 | |||||||||||||
| 135 | 134 | DSE= | 1,0 | |||||||||||||
| 180 | 179 | DS= | 1,0 | |||||||||||||
| 225 | 223 | DSW= | 2,0 | |||||||||||||
| 270 | 269 | DW= | 1,0 | |||||||||||||
| 315 | 315 | DNW= | 0,0 | |||||||||||||
| SUMA | 5,0 | |||||||||||||||
| A= | ( dN+dNE+dE+dSE+dS+dSW+dW+dNW )/8 | = | 0,63 | |||||||||||||
| B= | ( dE- dW )/2 | = | 0,50 | |||||||||||||
| C= | ( dN - dS )/2 | = | 0,00 | |||||||||||||
| D= | (( dNE + dSW ) - ( dSE + dNW ))/4 | = | -0,50 | |||||||||||||
| E= | (( dN + dS) - ( dE + dW ))/4 | = | -0,25 | |||||||||||||
| A=H19 | B=H21 | C=H23 | D=H25 | E=H27 | ||||||||||||

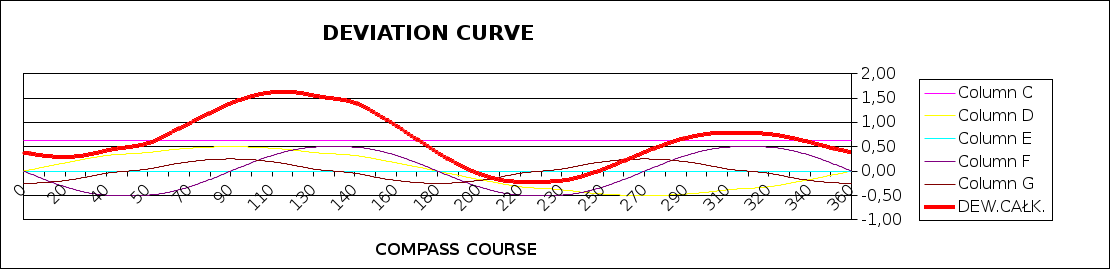

| d | A+BsinKK+CcosKK+Dsin2KK+Ecos2KK | |||||||||||||||

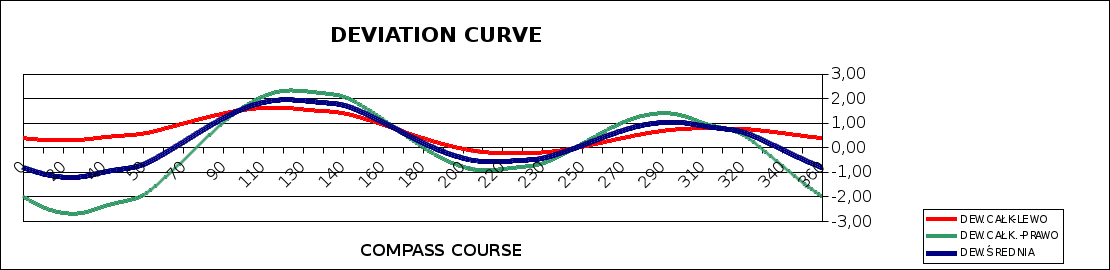

| KK | A | BsinKK | CcosKK | Dsin2KK | Ecos2KK | DEW | "prawo" | ŚREDNIA | ||||||||
| Deg/Coef. | 0,63 | 0,50 | 0,00 | -0,50 | -0,25 | DEG | ||||||||||
| 0 | 0,63 | 0,00 | 0,00 | 0,00 | -0,25 | = | 0,38 | -2,00 | -0,81 | |||||||
| 10 | 0,63 | 0,09 | 0,00 | -0,17 | -0,23 | = | 0,31 | -2,44 | -1,07 | |||||||
| 20 | 0,63 | 0,17 | 0,00 | -0,32 | -0,19 | = | 0,28 | -2,67 | -1,19 | |||||||
| 30 | 0,63 | 0,25 | 0,00 | -0,43 | -0,13 | = | 0,32 | -2,67 | -1,17 | |||||||
| 40 | 0,63 | 0,32 | 0,00 | -0,49 | -0,04 | = | 0,41 | -2,42 | -1,00 | |||||||
| 45 | 0,63 | 0,35 | 0,00 | -0,50 | 0,00 | = | 0,48 | -2,21 | -0,86 | |||||||
| 50 | 0,63 | 0,38 | 0,00 | -0,49 | 0,04 | = | 0,56 | -1,95 | -0,69 | |||||||
| 60 | 0,63 | 0,43 | 0,00 | -0,43 | 0,13 | = | 0,75 | -1,30 | -0,27 | |||||||
| 70 | 0,63 | 0,47 | 0,00 | -0,32 | 0,19 | = | 0,96 | -0,54 | 0,21 | |||||||
| 80 | 0,63 | 0,49 | 0,00 | -0,17 | 0,23 | = | 1,18 | 0,25 | 0,72 | |||||||
| 90 | 0,63 | 0,50 | 0,00 | 0,00 | 0,25 | = | 1,38 | 1,00 | 1,19 | |||||||
| 100 | 0,63 | 0,49 | 0,00 | 0,17 | 0,23 | = | 1,52 | 1,63 | 1,57 | |||||||
| 110 | 0,63 | 0,47 | 0,00 | 0,32 | 0,19 | = | 1,61 | 2,07 | 1,84 | |||||||
| 120 | 0,63 | 0,43 | 0,00 | 0,43 | 0,13 | = | 1,62 | 2,30 | 1,96 | |||||||
| 130 | 0,63 | 0,38 | 0,00 | 0,49 | 0,04 | = | 1,54 | 2,29 | 1,92 | |||||||
| 135 | 0,63 | 0,35 | 0,00 | 0,50 | 0,00 | = | 1,48 | 2,21 | 1,84 | |||||||
| 140 | 0,63 | 0,32 | 0,00 | 0,49 | -0,04 | = | 1,40 | 2,07 | 1,73 | |||||||
| 150 | 0,63 | 0,25 | 0,00 | 0,43 | -0,13 | = | 1,18 | 1,67 | 1,42 | |||||||
| 160 | 0,63 | 0,17 | 0,00 | 0,32 | -0,19 | = | 0,93 | 1,14 | 1,03 | |||||||
| 170 | 0,63 | 0,09 | 0,00 | 0,17 | -0,23 | = | 0,65 | 0,56 | 0,60 | |||||||
| 180 | 0,63 | 0,00 | 0,00 | 0,00 | -0,25 | = | 0,38 | 0,00 | 0,19 | |||||||
| 190 | 0,63 | -0,09 | 0,00 | -0,17 | -0,23 | = | 0,13 | -0,47 | -0,17 | |||||||
| 200 | 0,63 | -0,17 | 0,00 | -0,32 | -0,19 | = | -0,06 | -0,79 | -0,42 | |||||||
| 210 | 0,63 | -0,25 | 0,00 | -0,43 | -0,13 | = | -0,18 | -0,93 | -0,56 | |||||||
| 220 | 0,63 | -0,32 | 0,00 | -0,49 | -0,04 | = | -0,23 | -0,88 | -0,56 | |||||||
| 225 | 0,63 | -0,35 | 0,00 | -0,50 | 0,00 | = | -0,23 | -0,79 | -0,51 | |||||||
| 230 | 0,63 | -0,38 | 0,00 | -0,49 | 0,04 | = | -0,21 | -0,66 | -0,43 | |||||||
| 240 | 0,63 | -0,43 | 0,00 | -0,43 | 0,13 | = | -0,12 | -0,30 | -0,21 | |||||||
| 250 | 0,63 | -0,47 | 0,00 | -0,32 | 0,19 | = | 0,03 | 0,14 | 0,08 | |||||||
| 260 | 0,63 | -0,49 | 0,00 | -0,17 | 0,23 | = | 0,20 | 0,60 | 0,40 | |||||||
| 270 | 0,63 | -0,50 | 0,00 | 0,00 | 0,25 | = | 0,38 | 1,00 | 0,69 | |||||||
| 280 | 0,63 | -0,49 | 0,00 | 0,17 | 0,23 | = | 0,54 | 1,28 | 0,91 | |||||||
| 290 | 0,63 | -0,47 | 0,00 | 0,32 | 0,19 | = | 0,67 | 1,39 | 1,03 | |||||||
| 300 | 0,63 | -0,43 | 0,00 | 0,43 | 0,13 | = | 0,75 | 1,30 | 1,02 | |||||||
| 310 | 0,63 | -0,38 | 0,00 | 0,49 | 0,04 | = | 0,78 | 1,01 | 0,89 | |||||||
| 315 | 0,63 | -0,35 | 0,00 | 0,50 | 0,00 | = | 0,77 | 0,79 | 0,78 | |||||||
| 320 | 0,63 | -0,32 | 0,00 | 0,49 | -0,04 | = | 0,75 | 0,54 | 0,65 | |||||||
| 330 | 0,63 | -0,25 | 0,00 | 0,43 | -0,13 | = | 0,68 | -0,07 | 0,31 | |||||||
| 340 | 0,63 | -0,17 | 0,00 | 0,32 | -0,19 | = | 0,58 | -0,74 | -0,08 | |||||||
| 350 | 0,63 | -0,09 | 0,00 | 0,17 | -0,23 | = | 0,47 | -1,41 | -0,47 | |||||||
| 360 | 0,63 | 0,00 | 0,00 | 0,00 | -0,25 | = | 0,38 | -2,00 | -0,81 | |||||||
Sheet 5: DEVTABL1
| M/V | ||||||||||||

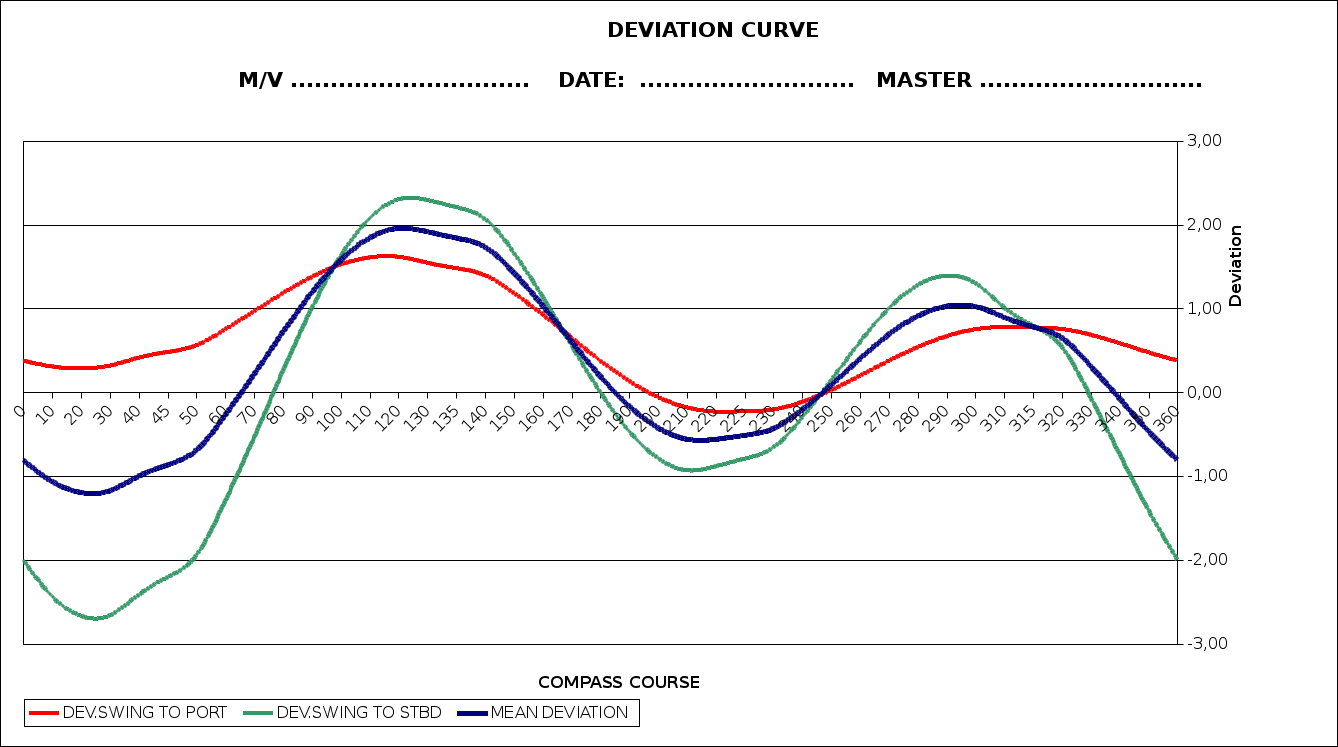

| DEVIATION TABLE | ||||||||||||
| PLACE : | DATE: | |||||||||||
| NAVIGATING OFFICER : | ||||||||||||
| CC | DEVIATION | |||||||||||
| N | -0,81 | |||||||||||
| 10 | -1,07 | |||||||||||
| 20 | -1,19 | |||||||||||
| 30 | -1,17 | |||||||||||
| 40 | -1,00 | |||||||||||
| NE | -0,86 | |||||||||||
| 50 | -0,69 | |||||||||||
| 60 | -0,27 | |||||||||||
| 70 | 0,21 | |||||||||||
| 80 | 0,72 | |||||||||||
| E | 90 | 1,19 | ||||||||||
| 100 | 1,57 | |||||||||||
| 110 | 1,84 | |||||||||||
| 120 | 1,96 | |||||||||||
| 130 | 1,92 | |||||||||||
| SE | 1,84 | |||||||||||
| 140 | 1,73 | |||||||||||
| 150 | 1,42 | |||||||||||
| 160 | 1,03 | |||||||||||
| 170 | 0,60 | |||||||||||
| S | 180 | 0,19 | ||||||||||
| 190 | -0,17 | |||||||||||
| 200 | -0,42 | |||||||||||
| 210 | -0,56 | |||||||||||
| 220 | -0,56 | |||||||||||
| SW | -0,51 | |||||||||||
| 230 | -0,43 | |||||||||||
| 240 | -0,21 | |||||||||||
| 250 | 0,08 | |||||||||||
| 260 | 0,40 | |||||||||||
| W | 270 | 0,69 | ||||||||||
| 280 | 0,91 | |||||||||||
| 290 | 1,03 | |||||||||||
| 300 | 1,02 | |||||||||||
| 310 | 0,89 | |||||||||||
| NW | 0,78 | |||||||||||
| 320 | 0,65 | |||||||||||
| 330 | 0,31 | |||||||||||
| 340 | -0,08 | |||||||||||
| 350 | -0,47 | |||||||||||
| N | -0,81 | |||||||||||
| Date | MASTER | |||||||||||
Sheet 6: tab1
| Cyrkulacja w Prawo | Cyrkulacja w Lewo | dewiacja | ||||||||||||||||
| średnia | ||||||||||||||||||
| KM | KK | d | KM | KK | d | KM | d | |||||||||||
| 000 | 000 | 000 | ||||||||||||||||
| 010 | 010 | 010 | ||||||||||||||||
| 020 | 020 | 020 | ||||||||||||||||
| 030 | 030 | 030 | ||||||||||||||||
| 040 | 040 | 040 | ||||||||||||||||
| 050 | 050 | 050 | ||||||||||||||||
| 060 | 060 | 060 | ||||||||||||||||
| 070 | 070 | 070 | ||||||||||||||||
| 080 | 080 | 080 | ||||||||||||||||
| 090 | 090 | 090 | ||||||||||||||||
| 100 | 100 | 100 | ||||||||||||||||
| 110 | 110 | 110 | ||||||||||||||||
| 120 | 120 | 120 | ||||||||||||||||
| 130 | 130 | 130 | ||||||||||||||||
| 140 | 140 | 140 | ||||||||||||||||
| 150 | 150 | 150 | ||||||||||||||||
| 160 | 160 | 160 | ||||||||||||||||
| 170 | 170 | 170 | ||||||||||||||||
| 180 | 180 | 180 | ||||||||||||||||
| 190 | 190 | 190 | ||||||||||||||||
| 200 | 200 | 200 | ||||||||||||||||
| 210 | 210 | 210 | ||||||||||||||||
| 220 | 220 | 220 | ||||||||||||||||
| 230 | 230 | 230 | ||||||||||||||||
| 240 | 240 | 240 | ||||||||||||||||
| 250 | 250 | 250 | ||||||||||||||||
| 260 | 260 | 260 | ||||||||||||||||
| 270 | 270 | 270 | ||||||||||||||||
| 280 | 280 | 280 | ||||||||||||||||
| 290 | 290 | 290 | ||||||||||||||||
| 300 | 300 | 300 | ||||||||||||||||
| 310 | 310 | 310 | ||||||||||||||||
| 320 | 320 | 320 | ||||||||||||||||
| 330 | 330 | 330 | ||||||||||||||||
| 340 | 340 | 340 | ||||||||||||||||
| 350 | 350 | 350 | ||||||||||||||||
| 360 | 360 | 360 | ||||||||||||||||
Sheet 7: tab1 (2)
| Cyrkulacja w Prawo | Cyrkulacja w Lewo | dewiacja | |||||||||||
| średnia | |||||||||||||
| KM | KK | d | KM | KK | d | KM | d | ||||||
| 000 | 000 | 000 | |||||||||||
| 015 | 015 | 015 | |||||||||||
| 030 | 030 | 030 | |||||||||||
| 045 | 045 | 045 | |||||||||||
| 060 | 060 | 060 | |||||||||||
| 075 | 075 | 075 | |||||||||||
| 090 | 090 | 090 | |||||||||||
| 105 | 105 | 105 | |||||||||||
| 120 | 120 | 120 | |||||||||||
| 135 | 135 | 135 | |||||||||||
| 150 | 150 | 150 | |||||||||||
| 165 | 165 | 165 | |||||||||||
| 180 | 180 | 180 | |||||||||||
| 195 | 195 | 195 | |||||||||||
| 210 | 210 | 210 | |||||||||||
| 225 | 225 | 225 | |||||||||||
| 240 | 240 | 240 | |||||||||||
| 255 | 255 | 255 | |||||||||||
| 270 | 270 | 270 | |||||||||||
| 285 | 285 | 285 | |||||||||||
| 300 | 300 | 300 | |||||||||||
| 315 | 315 | 315 | |||||||||||
| 330 | 330 | 330 | |||||||||||
| 345 | 345 | 345 | |||||||||||
| 360 | 360 | 360 | |||||||||||
Sheet 8: tab1 (4)
| Cyrkulacja w Prawo | Cyrkulacja w Lewo | Dewiacja | |||||||||||
| średnia | |||||||||||||
| KM | KK | d | KM | KK | d | KM | d | ||||||
| 000 | 000 | 000 | |||||||||||
| 015 | 015 | 015 | |||||||||||
| 030 | 030 | 030 | |||||||||||
| 045 | 045 | 045 | |||||||||||
| 060 | 060 | 060 | |||||||||||
| 075 | 075 | 075 | |||||||||||
| 090 | 090 | 090 | |||||||||||
| 105 | 105 | 105 | |||||||||||
| 120 | 120 | 120 | |||||||||||
| 135 | 135 | 135 | |||||||||||
| 150 | 150 | 150 | |||||||||||
| 165 | 165 | 165 | |||||||||||
| 180 | 180 | 180 | |||||||||||
| 195 | 195 | 195 | |||||||||||
| 210 | 210 | 210 | |||||||||||
| 225 | 225 | 225 | |||||||||||
| 240 | 240 | 240 | |||||||||||
| 255 | 255 | 255 | |||||||||||
| 270 | 270 | 270 | |||||||||||
| 285 | 285 | 285 | |||||||||||
| 300 | 300 | 300 | |||||||||||
| 315 | 315 | 315 | |||||||||||
| 330 | 330 | 330 | |||||||||||
| 345 | 345 | 345 | |||||||||||
| 360 | 360 | 360 | |||||||||||
Sheet 9: tab1 (5)
| Cyrkulacja w Prawo | Cyrkulacja w Lewo | Dewiacja | |||||||||||
| średnia | |||||||||||||
| KM | KK | d | KM | KK | d | KM | d | ||||||
| 000 | 000 | 000 | |||||||||||
| 010 | 010 | 010 | |||||||||||
| 020 | 020 | 020 | |||||||||||
| 030 | 030 | 030 | |||||||||||
| 040 | 040 | 040 | |||||||||||
| 050 | 050 | 050 | |||||||||||
| 060 | 060 | 060 | |||||||||||
| 070 | 070 | 070 | |||||||||||
| 080 | 080 | 080 | |||||||||||
| 090 | 090 | 090 | |||||||||||
| 100 | 100 | 100 | |||||||||||
| 110 | 110 | 110 | |||||||||||
| 120 | 120 | 120 | |||||||||||
| 130 | 130 | 130 | |||||||||||
| 140 | 140 | 140 | |||||||||||
| 150 | 150 | 150 | |||||||||||
| 160 | 160 | 160 | |||||||||||
| 170 | 170 | 170 | |||||||||||
| 180 | 180 | 180 | |||||||||||
| 190 | 190 | 190 | |||||||||||
| 200 | 200 | 200 | |||||||||||
| 210 | 210 | 210 | |||||||||||
| 220 | 220 | 220 | |||||||||||
| 230 | 230 | 230 | |||||||||||
| 240 | 240 | 240 | |||||||||||
| 250 | 250 | 250 | |||||||||||
| 260 | 260 | 260 | |||||||||||
| 270 | 270 | 270 | |||||||||||
| 280 | 280 | 280 | |||||||||||
| 290 | 290 | 290 | |||||||||||
| 300 | 300 | 300 | |||||||||||
| 310 | 310 | 310 | |||||||||||
| 320 | 320 | 320 | |||||||||||
| 330 | 330 | 330 | |||||||||||
| 340 | 340 | 340 | |||||||||||
| 350 | 350 | 350 | |||||||||||
| 360 | 360 | 360 | |||||||||||
Sheet 10: tab1 (3)
| Cyrkulacja w Prawo | Cyrkulacja w Lewo | dewiacja | ||||||||||||||||
| średnia | ||||||||||||||||||
| KM | KK | d | KM | KK | d | KM | d | |||||||||||
| 000 | 000 | 000 | ||||||||||||||||
| 045 | 045 | 045 | ||||||||||||||||
| 090 | 090 | 090 | ||||||||||||||||
| 135 | 135 | 135 | ||||||||||||||||
| 180 | 180 | 180 | ||||||||||||||||
| 225 | 225 | 225 | ||||||||||||||||
| 270 | 270 | 270 | ||||||||||||||||
| 315 | 315 | 315 | ||||||||||||||||
| 360 | 360 | 360 | ||||||||||||||||
Sheet 11: FINAL
| OKREŚLANIE DEWIACJI KOMPASU MAGNETYCZNEGO METODĄ AIRY | ||||||||||||
| KM | KK | d | ||||||||||
| 0 | 0 | DN= | 0,0 | |||||||||
| 45 | 45 | DNE= | 0,0 | |||||||||
| 90 | 90 | DE= | 0,0 | |||||||||
| 135 | 135 | DSE= | 0,0 | |||||||||
| 180 | 180 | DS= | 0,0 | |||||||||
| 225 | 225 | DSW= | 0,0 | |||||||||
| 270 | 270 | DW= | 0,0 | |||||||||
| 315 | 315 | DNW= | 0,0 | |||||||||
| SUMA | 0,0 | |||||||||||
| A= | ( dN+dNE+dE+dSE+dS+dSW+dW+dNW )/8 | = | 0,00 | |||||||||
| B= | ( dE- dW )/2 | = | 0 | |||||||||
| C= | ( dN - dS )/2 | = | 0 | |||||||||
| D= | (( dNE + dSW ) - ( dSE + dNW ))/4 | = | 0,00 | |||||||||
| E= | (( dN + dS) - ( dE + dW ))/4 | = | 0 | |||||||||
| A=H19 | B=H21 | C=H23 | D=H25 | E=H27 | ||||||||
| d | = A + BsinKK+CcosKK+Dsin2KK+Ecos2KK | |||||||||||
| KK | A | BsinKK | CcosKK | Dsin2KK | Ecos2KK | d | ||||||
| stopnie | stopnie | |||||||||||
| 0 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | = | 0,00 | |||||
| 10 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | = | 0,00 | |||||
| 20 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | = | 0,00 | |||||
| 30 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | = | 0,00 | |||||
| 40 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | = | 0,00 | |||||
| 50 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | = | 0,00 | |||||
| 60 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | = | 0,00 | |||||
| 70 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | = | 0,00 | |||||
| 80 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | = | 0,00 | |||||
| 90 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | = | 0,00 | |||||
| 100 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | = | 0,00 | |||||
| 110 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | = | 0,00 | |||||
| 120 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | = | 0,00 | |||||
| 130 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | = | 0,00 | |||||
| 140 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | = | 0,00 | |||||
| 150 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | = | 0,00 | |||||
| 160 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | = | 0,00 | |||||
| 170 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | = | 0,00 | |||||
| 180 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | = | 0,00 | |||||
| 190 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | = | 0,00 | |||||
| 200 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | = | 0,00 | |||||
| 210 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | = | 0,00 | |||||
| 220 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | = | 0,00 | |||||
| 230 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | = | 0,00 | |||||
| 240 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | = | 0,00 | |||||
| 250 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | = | 0,00 | |||||
| 260 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | = | 0,00 | |||||
| 270 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | = | 0,00 | |||||
| 280 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | = | 0,00 | |||||
| 290 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | = | 0,00 | |||||
| 300 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | = | 0,00 | |||||
| 310 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | = | 0,00 | |||||
| 320 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | = | 0,00 | |||||
| 330 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | = | 0,00 | |||||
| 340 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | = | 0,00 | |||||
| 350 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | = | 0,00 | |||||
| 360 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | = | 0,00 | |||||
Sheet 12: FORM
| OKREŚLANIE DEWIACJI KOMPASU MAGNETYCZNEGO METODĄ AIRY | |||||||||||
| KM | KK | DEW | |||||||||
| 0 | DN= | ||||||||||
| 45 | DNE= | ||||||||||
| 90 | DE= | ||||||||||
| 135 | DSE= | ||||||||||
| 180 | DS= | ||||||||||
| 225 | DSW= | ||||||||||
| 270 | DW= | ||||||||||
| 315 | DNW= | ||||||||||
| SUMA | |||||||||||
| A= | ( dN+dNE+dE+dSE+dS+dSW+dW+dNW )/8 | = | |||||||||
| B= | ( dE- dW )/2 | = | |||||||||
| C= | ( dN - dS )/2 | = | |||||||||
| D= | (( dNE + dSW ) - ( dSE + dNW ))/4 | = | |||||||||
| E= | (( dN + dS) - ( dE + dW ))/4 | = | |||||||||
| A=H19 | B=H21 | C=H23 | D=H25 | E=H27 | |||||||
| DEW= A+BsinKK+CcosKK+Dsin2KK+Ecos2KK | |||||||||||
| KK | A | BsinKK | CcosKK | Dsin2KK | Ecos2KK | DEW | |||||
| DEG | DEG | ||||||||||
| 0 | = | ||||||||||
| 10 | = | ||||||||||
| 20 | = | ||||||||||
| 30 | = | ||||||||||
| 40 | = | ||||||||||
| 50 | = | ||||||||||
| 60 | = | ||||||||||
| 70 | = | ||||||||||
| 80 | = | ||||||||||
| 90 | = | ||||||||||
| 100 | = | ||||||||||
| 110 | = | ||||||||||
| 120 | = | ||||||||||
| 130 | = | ||||||||||
| 140 | = | ||||||||||
| 150 | = | ||||||||||
| 160 | = | ||||||||||
| 170 | = | ||||||||||
| 180 | = | ||||||||||
| 190 | = | ||||||||||
| 200 | = | ||||||||||
| 210 | = | ||||||||||
| 220 | = | ||||||||||
| 230 | = | ||||||||||
| 240 | = | ||||||||||
| 250 | = | ||||||||||
| 260 | = | ||||||||||
| 270 | = | ||||||||||
| 280 | = | ||||||||||
| 290 | = | ||||||||||
| 300 | = | ||||||||||
| 310 | = | ||||||||||
| 320 | = | ||||||||||
| 330 | = | ||||||||||
| 340 | = | ||||||||||
| 350 | = | ||||||||||
| 360 | = | ||||||||||
Wyszukiwarka
Podobne podstrony:
081117 NR 623 Zabul PRT receives new commander (Correction) doc
Prezentacja KST 2007 new
new employee safety orientation 1201643571904060 5
jakość 1 new
Active new pl 200605
CHRYSLER NEW YORKER 1994
[ebook renewable energy] Home Power Magazine 'Correct Solar Panel Tilt Angle to Sun'
Mw8 new
IMG 0004 NEW id 211048 Nieznany
czesci rozbite new do druku
More Than Meets The Eye New Feats
03 ulotka new age
New Headway Intermediate Test
cw8s rozwiazania zadan new id 123854
egzamin 2007, II rok, II rok CM UMK, Giełdy, 2 rok, II rok, giełdy od Nura, fizjo, egzamin, New fold
[8]konspekt new, Elektrotechnika AGH, Semestr II letni 2012-2013, Fizyka II - Laboratorium, laborki,
New Age, 01 ANDRZEJ WRONKA - TRÓJCA ŚWIĘTA - META JĘZYK, P. Andrzej Wronka
New Microsoft Word Document (2)
więcej podobnych podstron
