MG Projekt2


Overview

Zadanie 1
Zadanie 2
Arkusz3


Sheet 1: Zadanie 1

Dane:









Legenda:
k= 0,0073








Samo się wpisuje
h2= 1,45 Dl2= 0,58 h1>h2





Wyniki
h1= 6,25 Dl1= 2,5






Dane i "x" ty wpisujesz
l= 48









L= 68,5714285714286









t= 4,75





















1. Lz= 71,6514285714286








2.










x [m] y [m]









0 1,45









2 1,77









5 2,16









10 2,69









15 3,14









20 3,52









25 3,87









30 4,19









35 4,49









40 4,77









45 5,03









48,58 5,21 bo x=l+Dl2








60 5,75









65 5,97









70 6,18









71,6514285714286 6,25





















3. q= 0,00188278172103 1,88278172103038E-05









[cm/s] [m/s]








Sheet 2: Zadanie 2

Dane:




h= 1
m=(ilość kwadracików przy wyjściu wody z gruntu)
d= 3,36
m= 10
e= 4,43
Dl=(e na m) 0,443
DH= 4,23



t= 0,3



b= 5,43



r so= 2,55 g so= 25500 g w 10
r sg= 2,65 g sg= 26500

no= 0,3



ng= 0,35















1. gg= 10,725


2. go= 10,85


3. Vg= 14,8848


4. Vo= 1,329



Gg= 159,63948



Go= 14,41965



G= 174,05913 kreślimy siatkę hydrodynamiczną


J=Vg*i*g




i= 0,588235294117647



J= 87,5576470588235









J<G=? 1



Sheet 3: Arkusz3

h1=[m] 1,3


















h2=[m] 1,95

















h3=[m] 5
<== Dane wpisujesz sam/a

samo się wpisze




ga=[kN/m3] 19









trzeba kombinować




gb=[kN/m3] 20

















M=[MPa] 30 kPa= 30000











k=[m/s] 2E-07

















gw=[kN/m2] 10














P= 3,14159265358979


































Współczynnik konsolidacji
















Cv=[m2/s] 0,0006

















Naprężenia całkowite
















dla I i II


















svA=kPa 61,75

















svB=kPa 161,75





































Naprężenia efektywne
















dla I


















sv1=kPa 24,7

















sv2=kPa 42,25

















sv3=kPa 92,25


















dla II


















sv1=kPa 61,75

















sv2=kPa 111,75

















Ds=Du
















Ds= 19,5

















Obliczenie czasu w którym trwała konsolidacja














Tv= 2,4E-05 *t s^-1















Tv= Marcin: to musi być w tej samej jednostce co wpisane jest w pole A33 0,0864 *t [1/h]

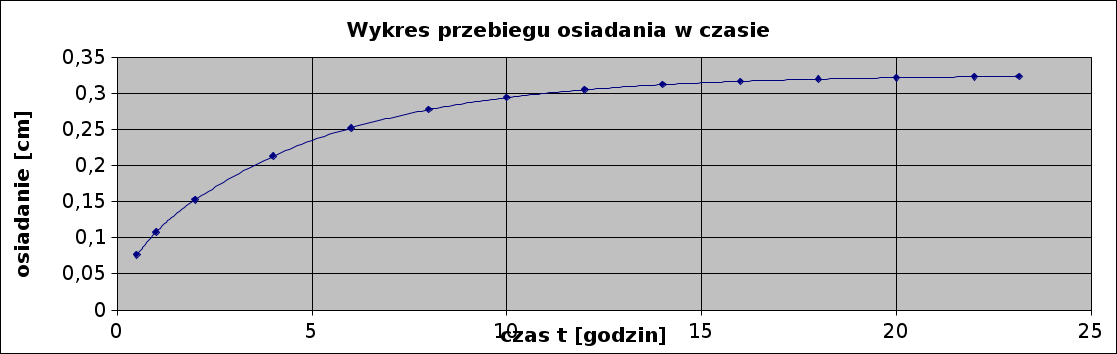

Obliczanie przebiegu osiadania w czasie














Dni 0,020833333333333 0,041666666666667 0,083333333333333 0,166666666666667 0,25 0,333333333333333 0,416666666666667 0,5 0,583333333333333 0,666666666666667 0,75 0,833333333333333 0,916666666666667 0,964506172839506




Godzin 0,5 1 2 4 6 8 10 12 14 16 18 20 22 23,1481481481481
<== Należy dobrać w taki sposób żeby na wykresie f(Tv) odległości punktów były podobne

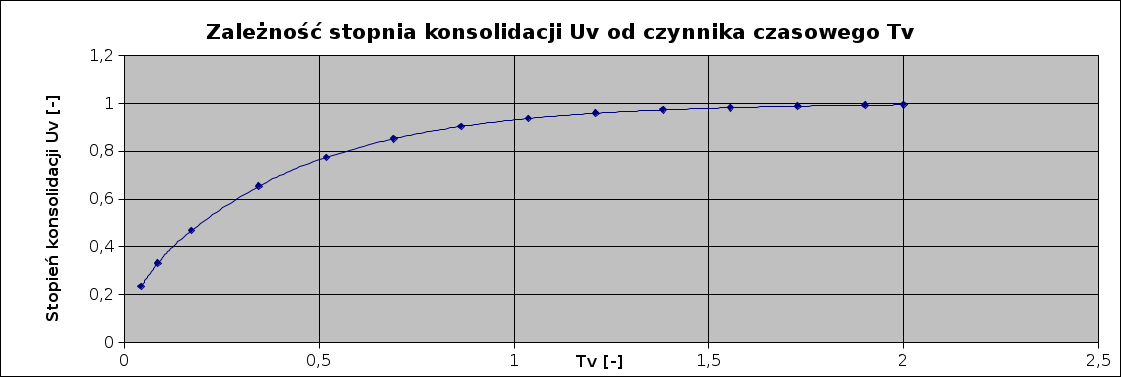

Tv= 0,0432 0,0864 0,1728 0,3456 0,5184 0,6912 0,864 1,0368 1,2096 1,3824 1,5552 1,728 1,9008 Marcin: to musi wyjść liczba 2 2


Uv= 0,234529205712558 0,331674142983689 0,468856263480515 0,65445451059795 0,774427793179158 0,852729719649105 0,903850670100835 0,937226338141522 0,959016535598298 0,97324284891364 0,982530878130651 0,988594816469763 0,992553820831336 Marcin: To powinna być liczba rowna 1 0,99417047892616


Ut= 14,9266804886051 13,0323542118181 10,35730286213 6,73813704333998 4,39865803300641 2,87177046684246 1,87491193303372 1,22408640624032 0,79917755583319 0,521764446184019 0,340647876452316 0,222401078839628 0,145200493788941 0,113675660939872


s'= 4,57331951139487 6,46764578818193 9,14269713787005 12,76186295666 15,1013419669936 16,6282295331575 17,6250880669663 18,2759135937597 18,7008224441668 18,978235553816 19,1593521235477 19,2775989211604 19,3547995062111 19,3863243390601


St= 0,000762219918566 0,001077940964697 0,001523782856312 0,002126977159443 0,002516890327832 0,00277137158886 0,002937514677828 0,00304598559896 0,003116803740694 0,003163039258969 0,003193225353925 0,003212933153527 0,003225799917702 0,00323105405651




St= 0,076221991856581 0,107794096469699 0,152378285631167 0,212697715944334 0,251689032783226 0,277137158885959 0,293751467782771 0,304598559895995 0,311680374069447 0,316303925896933 0,319322535392461 0,321293315352673 0,322579991770184 0,323105405651002




Osiadanie całkowite















Sc=[m] 0,00325

















Sc=[cm] 0,325



































































liczba N
































0 1,5707963267949
































1 4,71238898038469
































2 7,85398163397448
































3 10,9955742875643
































4 14,1371669411541
































5 17,2787595947439
































6 20,4203522483337
































7 23,5619449019234
































8 26,7035375555132
































9 29,845130209103
