		Wyznaczanie naprężeń w gruncie i osiadania fundamentu
WARSTWA		RODZAJ GRUNTU wg ISO	MIĄŻSZOŚĆ WARSTWY		IL lub ID	WILGOTNOŚĆ lub POCHODZENIE	ρs	ρ	wn	ρd	n	ρonw	ρopw	j	ρ’	gęstość obliczeniowa ρ(r)	NAPRĘŻENIA PIERWOTNE		NAPRĘŻENIA WRÓRNE				NAPRĘŻENIA od OBCIĄŻENIA FUNDAMENTEM				NAPRĘŻENIA od SĄSIEDNIEJ SIŁY SKUPIONEJ						NAPRĘŻENIA CAŁKOWITE od OBCIĄŻENIA ZEWNĘTRZNEGO σ zqc	NAPRĘŻENIA DODATKOWE σ zd	0,3 σzρ	NAPRĘŻENIA MINIMALNE σ zmin	NAPRĘŻENIA CAŁKOWITE σ zt	NAPRĘŻENIA WTÓRNE w ŚRODKU WARSTWY	NAPRĘŻENIA DODATKOWE w ŚRODKU WARSTWY	MODUŁY ŚCIŚLIWOŚCI			OSIADANIE
GEOLOGICZNA	OBLICZENIOWA																σzρi	σzρ	z	z/Bw	ηm	σzs	q	z/B	ηm	σzq	P	z1	1/z12	r/z1	Kr	σzP								MO	współczynnik konsolidacji b	M	s’	s”	si
			geotechnicznej	obliczeniowej
			[m]	[m]			[t/m3]	[t/m3]	[%]	[t/m3]		[t/m3]	[t/m3]	[t/m3]	[t/m3]	[t/m3]	[kPa]	[kPa]	[m]			[kPa]	[kPa]			[kPa]		[m]	[m2]			[kPa]	[kPa]	[kPa]		[kPa]	[kPa]	[kPa]	[kPa]	[MPa]		[MPa]	[mm]	[mm]	[mm]
I	1	Gr	1	0,50	0,7	MW	2,65	1,85	3	1,79611650485437	0,322220186847408					1,67	8,17	0,00					240				2000								0,00		0,00
				0,50	0,7	MW	2,65	1,85	3	1,796	0,322					1,665	8,17	8,17					240				2000								2,45		8,17	0,00	0
II	2	Fsa	1,2	0,60	0,2	MW	2,65	1,60	7	1,49532710280374	0,435725621583495					1,44	8,48	16,33					240				2000								4,90		16,33	0,00	0
				0,60	0,2	MW	2,65	1,60	7	1,495	0,436					1,44	8,48	24,81					240				2000								7,44		24,81	0,00	0
III	3	MSa	1,5	0,30	0,5	MW	2,65	1,70	5	1,61904761904762	0,389038634321653	2,00808625336927				1,80727762803235	5,32	33,29	0,00	0	1	33,29	240	0	1	240	2000	2,50	0,16	2,95	0,00162179496831	0,518974389859192	240,52	207,23	9,99	0	240,52	16,64	103,62	95,00	0,9	105,56	0,33	0,05	0,37
	4			1,20		MW	2,65	2,00	22	1,63934426229508	0,381379523662233	2,02072378595731	1,021			0,9189	10,82	38,60	1,20	0,260869565217391	0,93521001673021	36,10	240	0,5	0,758300624737058	181,992149936894	2000	3,70	0,073046018991965	2,00	0,008627172964415	1,2603612804113	183,25	147,15	11,58	2,50	185,75	34,69	177,19	95,00	0,9	105,56	2,24	0,39	2,63
IV	5	Cl	2,2	0,55	0,1	D	2,67	2,15	16	1,85344827586207	0,305824615781997	2,15927289164407	1,159	0,727272727272727	0,431727272727273	0,388554545454545	2,10	49,42	1,75	0,380434782608696	0,84446181770767	41,73	240	0,729166666666667	0,570895067071164	137,014816097079	2000	4,25	0,055363321799308	1,74	0,014768135503608	1,63522607652408	138,65	96,92	14,83	7,69	146,34	38,92	122,03	47,00	0,75	62,67	1,43	0,34	1,77
	6			0,55			2,67	2,15	16	1,85344827586207	0,305824615781997	2,15927289164407	1,159	0,727272727272727	0,431727272727273	0,388554545454545	2,10	51,52	2,30	0,5	0,736596808630985	37,95	240	0,958333333333333	0,424380326635683	101,851278392564	2000	4,80	0,043402777777778	1,54	0,022990758851669	1,99572559476289	103,85	65,90	15,46	13,57	117,42	39,84	81,41	47,00	0,75	62,67	0,95	0,35	1,30
	7			0,55			2,67	2,15	16	1,85344827586207	0,305824615781997	2,15927289164407	1,159	0,727272727272727	0,431727272727273	0,388554545454545	2,10	53,61	2,85	0,619565217391304	0,630014623802461	33,78	240	1,1875	0,319617939612454	76,708305506989	2000	5,35	0,034937549130929	1,38	0,033237934643019	2,32250394920215	79,03	45,25	16,08	19,84	98,87	35,86	55,58	47,00	0,75	62,67	0,65	0,31	0,97
	8			0,55			2,67	2,15	16	1,85344827586207	0,305824615781997	2,15927289164407	1,159	0,727272727272727	0,431727272727273	0,388554545454545	2,10	55,71	3,40	0,739130434782609	0,53441428825209	29,77	240	1,41666666666667	0,245864971402071	59,007593136497	2000	5,90	0,028727377190463	1,25	0,045307640489268	2,60313935589013	61,61	31,84	16,71	25,94	87,55	31,78	38,55	47,00	0,75	62,67	0,45	0,28	0,73
V	9	MSa	2,1	0,50	0,55	M	2,65	2,00	22	1,63934426229508	0,381379523662233	2,02072378595731	1,021			0,9189	4,51	57,81	3,90	0,847826086956522	0,459699748827758	26,57	240	1,625	0,197462446876817	47,3909872504362	2000	6,40	0,0244140625	1,15	0,057611330593762	2,81305325164854	50,20	23,63	17,34	31,23	81,44	28,17	27,73	105,00	0,9	116,67	0,13	0,12	0,25
	10			0,50			2,65	2,00	22	1,63934426229508	0,381379523662233	2,02072378595731	1,021			0,9189	4,51	62,31	4,40	0,956521739130435	0,396409845935102	24,70	240	1,83333333333333	0,161342607199578	38,7222257278988	2000	6,90	0,021003990758244	1,07	0,070914717015748	2,97898412164452	41,70	17,00	18,69	37,61	79,31	25,64	20,31	105,00	0,9	116,67	0,10	0,11	0,21
	11			0,55			2,65	2,00	22	1,63934426229508	0,381379523662233	2,02072378595731	1,021			0,9189	4,96	66,82	4,95	1,07608695652174	0,338509846819936	22,62	240	2,0625	0,131527510457197	31,5666025097273	2000	7,45	0,018017206432143	0,99	0,086384651651767	3,11282020275724	34,68	12,06	20,05	44,20	78,88	23,66	14,53	105,00	0,9	116,67	0,08	0,11	0,19
	12			0,55			2,65	2,00	22	1,63934426229508	0,381379523662233	2,02072378595731	1,021			0,9189	4,96	71,78	5,50	1,19565217391304	0,290941592403347	20,88	240	2,29166666666667	0,109012019476402	26,1628846743365	2000	8,00	0,015625	0,92	0,102403705055284	3,20011578297762	29,36	8,48	21,53	50,90	80,26	21,75	10,27	105,00	0,9	116,67	0,05	0,10	0,16
VI	13	saCl	1	0,50	0,15	C	2,67	2,20	12	1,96428571428571	0,264312466559657					1,98	9,71	76,74	6,00	1,30434782608696	0,255053635089035	19,57	240	2,5	0,093072289780374	22,3373495472896	2000	8,50	0,013840830449827	0,87	0,117188857309641	3,24398220926343	25,58	6,01	23,02	57,17	82,75	20,23	7,24
	14			0,50	0,15	C	2,67	2,20	12	1,964	0,264					1,98	9,71	86,45	6,50	1,41304347826087	0,22488564363953	19,44	240	2,70833333333333	0,080308400592841	19,2740161422819	2000	9,00	0,012345679012346	0,82	0,131985408268012	3,25889896958055	22,53	3,09	25,93	67,01	89,54	19,51	4,55
																																												SUMA	8,578

---

Sheet 2: Arkusz2

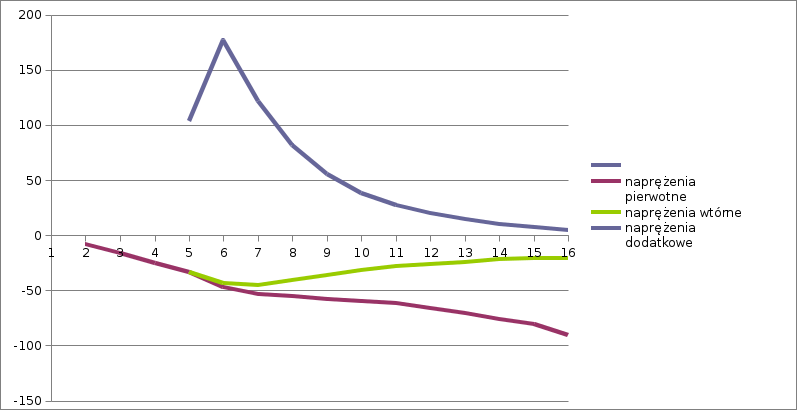

					głębokość	naprężenia pierwotne	naprężenia wtórne	naprężenia dodatkowe
						-8,17
						-16,33
						-24,84
Głębkość obliczeniowa					0,00	-33,29	-33,16	103,62
0,50					1,20	-46,58	-43,55	177,19
0,50					1,75	-53,34	-45,02	122,03
0,60					2,30	-55,44	-40,8	81,41
0,60					2,85	-57,54	-36,2	55,58
0,30					3,40	-59,63	-31,82	38,55
1,20					3,90	-61,73	-28,32	27,73
0,55					4,40	-66,24	-26,2	20,31
0,55					4,95	-70,74	-23,89	14,53
0,55					5,50	-75,7	-21,97	10,27
0,55					6,00	-80,66	-20,52	7,24
0,50					6,50	-90,37	-20,27	4,55
0,50
0,55
0,55
0,50
0,50
