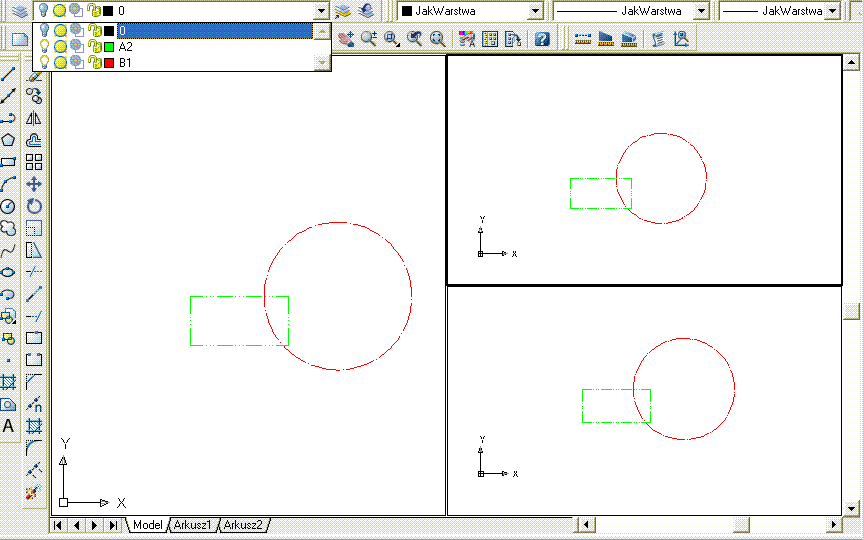

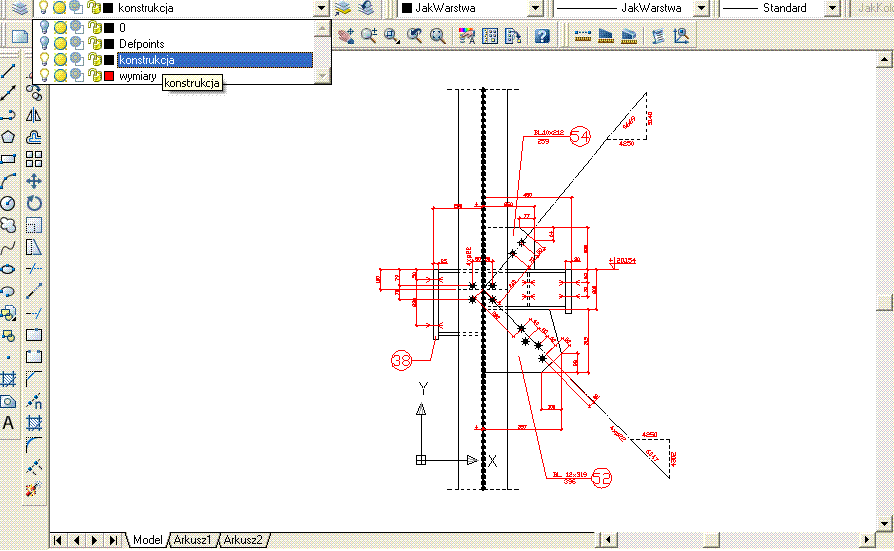

Sheet 1: T1

TEST 1a. Ustawienia AutoCAD-2D

* Numer indeksu

:

* Czas na wyknonanie zadania

:

15

min.

* Pomoce naukowe

:

dowolne (pliki, materiały z ćwiczeń)

* Praca

:

wyłącznie samodzielna (trzy uwagi i zero punktów)

* Maksymalna liczba punktów

:

0

Lp.

Temat

Wytyczne

Punkty

1

Plik o nazwie, folder

:

nazwisko studenta_t1, C:\temp

4

2

Format, jednostki, dokładność

:

A2, mm, 0.0

3

3

skala, kąty, dokładność kąty, zwrot, zegar

:

1:4, Deg, 0,0, S, zgodnie

4

4

Czcionka, rozmiar

:

TimesNewRoman, 10

2

5

Znaczniki (właściwy 1, brak 0, inny -1 )

:

centrum, kwadrant, przecięcie, baza

4

6

siatka (x,y), skok(x,y), kąt, baza(x,y)

:

(15,15), (25,25), 45, (100,100)

7

7

rzutnie

:

statyczne

cztery: równe

4

8

:

9

Warstwa1

:

9.1

Nazwa, stan

:

A1

widoczna

3

9.2

linia, kolor,

:

iso02w100, niebieski

3

9.3

obiekt, od punktu (x,y)

:

prostakąt (50x100), (50,100)

4

10

Warstwa2

:

10.1

Nazwa, stan

:

A2

widoczna

3

10.2

linia, kolor,

:

iso12w100, zielony

3

10.3

obiekt, od punktu (x,y)

:

okrąg (R= 40), Środek (100,200)

4

11

Warstwa3

:

11.1

Nazwa, stan

:

A3

widoczna

3

11.2

linia, kolor,

:

iso07w100, czerwony

3

11.3

plik tekstowy, od punktu, czcionka

:

t1.txt, (100,1050), TNT 14

6

60

Student: p. Pieczyńska

Semestr: 2004/2005 lato

Czas na wykonanie :

---

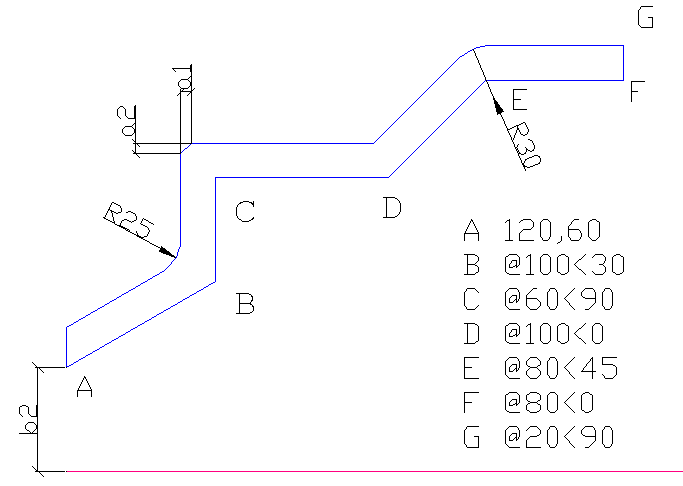

Sheet 2: T2

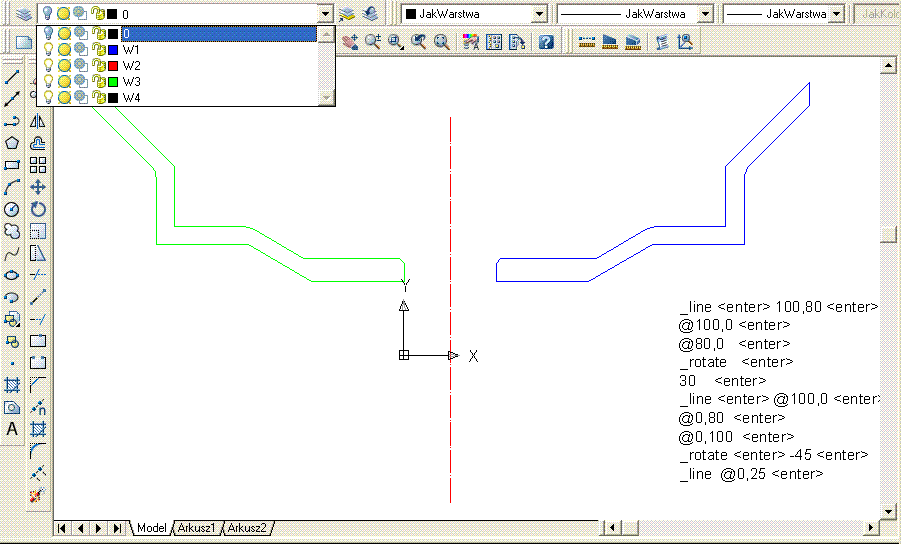

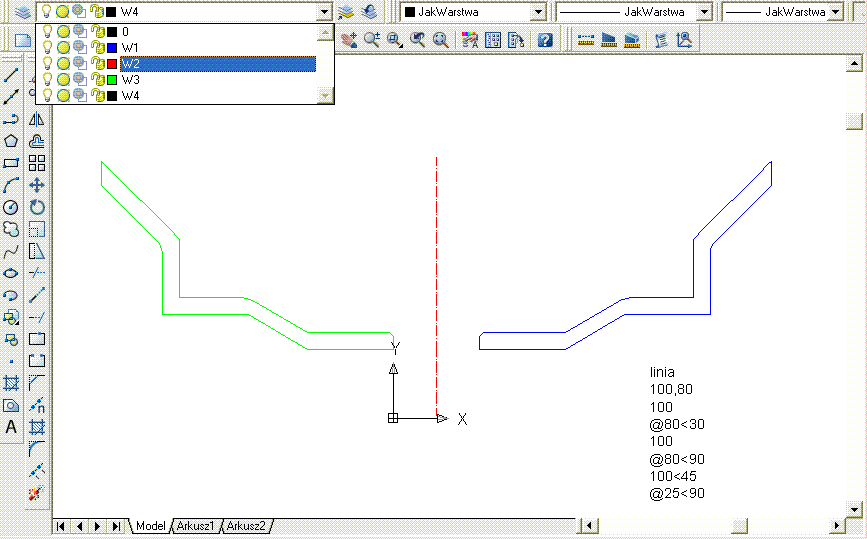

	Grupa A	Grupa B
a1	5	6
a2	8	6
b2	45	50
R25	30	25
R30	35	30
Czcionka	Arial, 16	Courier 16
Nazwa pliku	<nazwisko>_t4.dwg	<nazwisko>_t4.dwg
Folder	vol1\home\am__\robocza	vol1\home\am__\robocza
Jednostki	cm	cm
Dokładność	0	0
Odległość linii
wym. od obrysu	30	40
Warstwy	w1, niebieska, polilinia	w1, zielona, polilinia
	w2, zielona, oś symetrii	w2, czerwona, oś symetrii
	w3, czerwona,sym. osiowa,	w3, niebieska,sym. osiowa,
	w4, czarna, tekst	w4, fiolet, tekst
	w2, czerwona, wymiary	w2, biały, wymiary
Student: p. Kaczorowska			Semestr: 2004/2005 lato			Czas na wykonanie :		15 min
Student: p. Pasek			Semestr: 2004/2005 lato

---

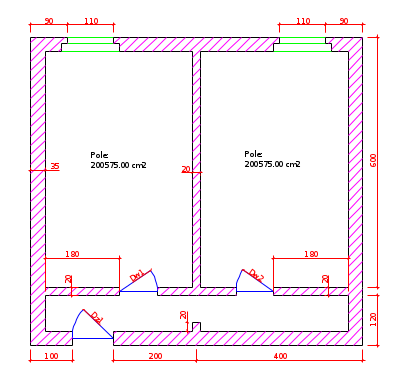

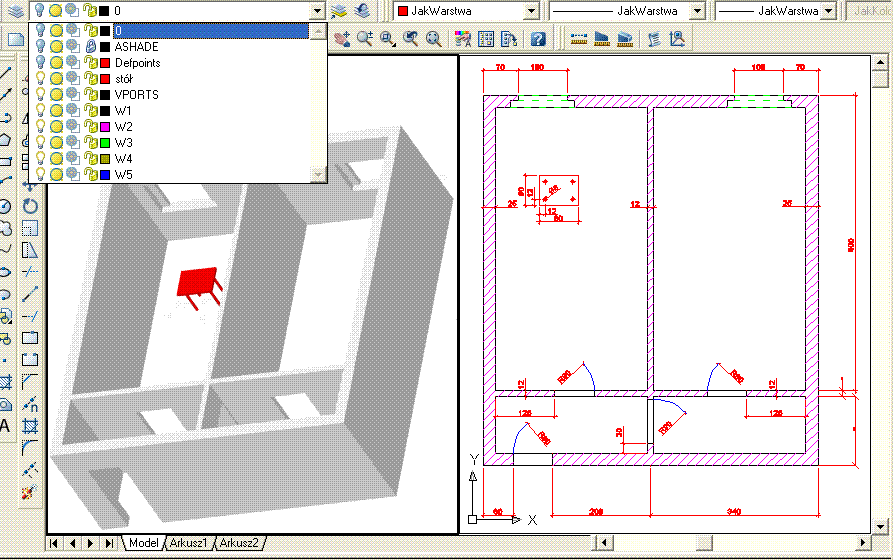

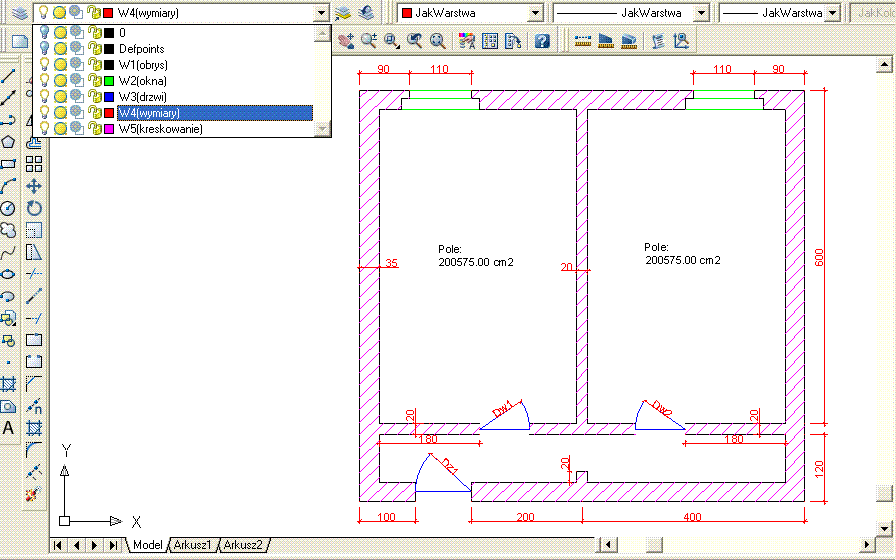

Sheet 3: T3

	DW1	90
	DW2	90
	DZ1	100
	Czcionka	Arial, 12
	Nazwa pliku	<nazwisko>_t3.dwg
	Folder	vol1\home\am__\robocza
	Jednostki	cm
	Dokładność	0,00
	Odległość linii
	wym. od obrysu	70
	Warstwy	w1(obrys), czarna
		w2(okna), zielona
		w3(drzwi), niebieska
		w4(wymiary), czerwona
		w5(kreskowanie), fiolet
		w6(tekst), czarna
Student: p. Pieczyńska			Semestr: 2004/2005 lato			Czas na wykonanie :		30 min

---

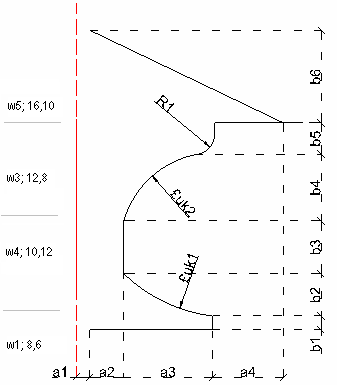

Sheet 4: T4

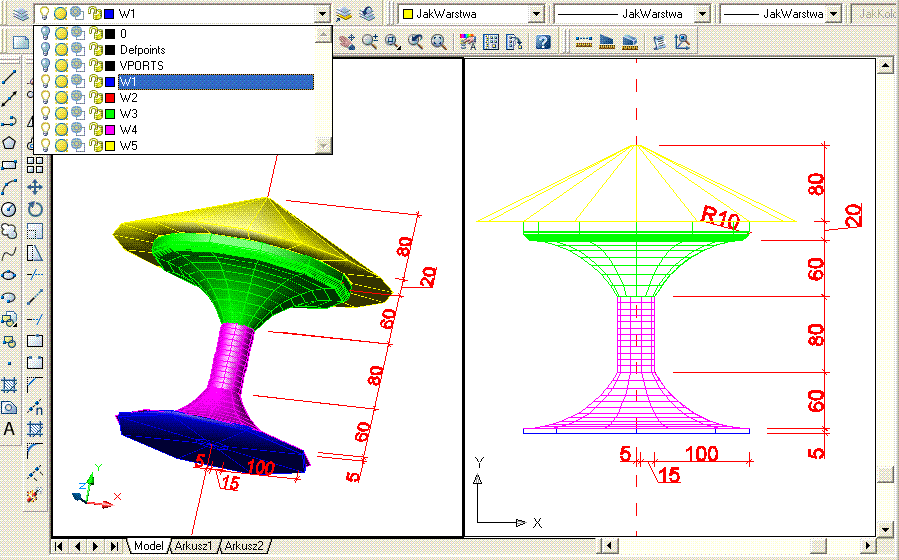

		Grupa A	Grupa B
	a1	5	10
	a2	15	20
	a3	100	80
	a4	50	60
	b1	5	10
	b2	60	40
	b3	80	60
	b4	60	120
	b5	20	15
	b6	80	60
	R1	10	20
	Łuk1	jak na rys	jak na rys
	Łuk2	jak na rys	jak na rys
	Czcionka	Arial, 16	Courier 16
	Nazwa pliku	<nazwisko>_t4.dwg	<nazwisko>_t4.dwg
	Folder	vol1\home\am__\robocza	vol1\home\am__\robocza
	Jednostki	cm	cm
	Dokładność	0	0
	Odległość linii
	wym. od obrysu	30	40
	Warstwy	w5, zółta, polilinia	w5, zielona, polilinia
		w3, zielona, polinia	w3, żółta, polinia
		w4,filolet,	w4,niebieska,
		w1, niebieska, polilinia	w1, fiolet, polilinia
		w2, czerwona, wymiary	w2, biały, wymiary

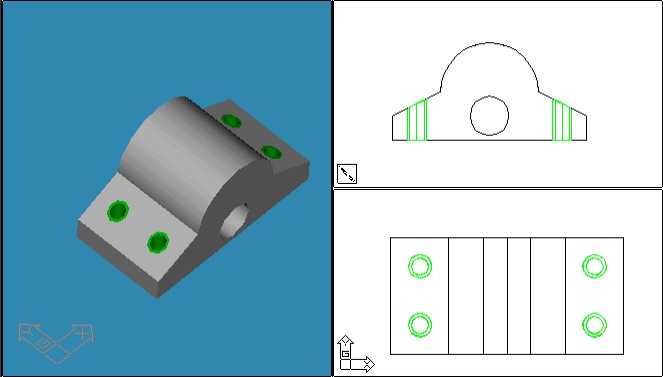

	Rzutnie	1x2	1x2
	na lewo	aksonometria, cieniowanie	aksonometria, cieniowanie
		s56+krawędzie	s56+krawędzie
	na lewo	przekrój pionowy	przekrój pionowy
	Student: p. Pieczyńska			Semestr: 2004/2005 lato			Czas na wykonanie :		20 min

---

Sheet 5: T5

Student: p. Germata

Semestr: 2004/2005 lato

Czas na wykonanie :

20 min

Student: p. Pieczyńska

Semestr: 2004/2005 lato

Czas na wykonanie :

20 min

---

Sheet 6: T6

Student: p. Pieczyńska

Semestr: 2004/2005 lato

Czas na wykonanie :

30 min
