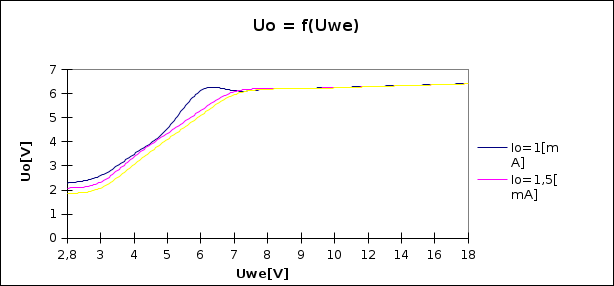

			Rodzina charakterystyk Uo = f(Uwe) przy Io = const.
Uwe	2,8	3	4	5	6	7	8	9	10	12	14	16	18
Uo[V]	2,285	2,59	3,489	4,55	6,12	6,12	6,19	6,22	6,25	6,29	6,33	6,37	6,41	1[mA]

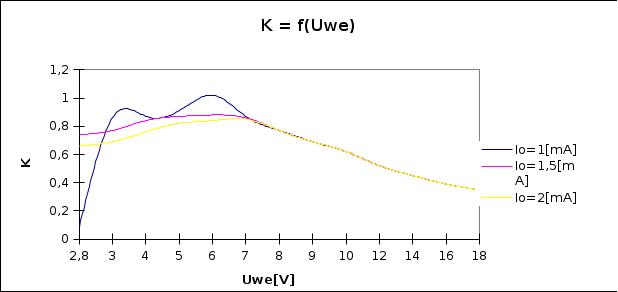

K	0,08	0,86	0,87	0,91	1,02	0,87	0,77	0,69	0,62	0,52	0,45	0,39	0,35
Uo[V]	2,08	2,33	3,38	4,35	5,3	6,07	6,19	6,21	6,24	6,28	6,32	6,36	6,4	1,5[mA]
K	0,74	0,77	0,84	0,87	0,88	0,86	0,77	0,69	0,62	0,52	0,45	0,39	0,35
Uo[V]	1,86	2,08	3,06	4,1	5,09	5,95	6,18	6,21	6,23	6,28	6,32	6,36	6,4	2[mA]
K	0,66	0,69	0,76	0,82	0,84	0,85	0,77	0,69	0,62	0,52	0,45	0,39	0,35

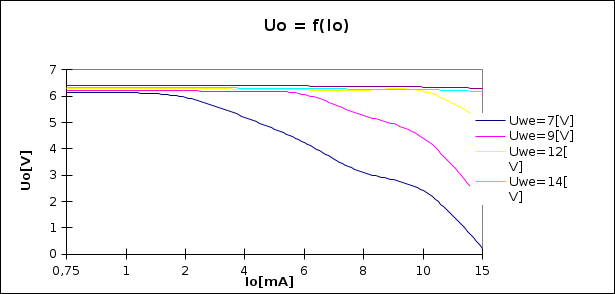

		Rodzina charakterystyk: Uo =f(Io) przy Uwe = const.

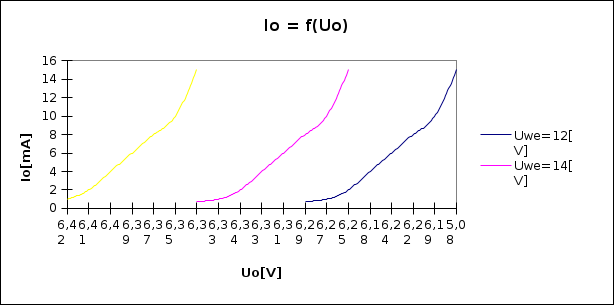

						Io = f(Uo) przy Uwe = const.

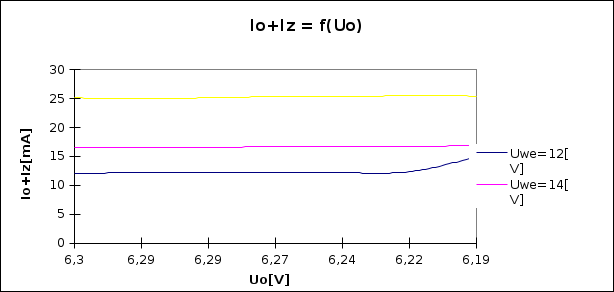

						Io + Iz = f(Uo) przy Uwe = const.
	Io [mA]		0,75	1	2	4	6	8	10	15		Uwe=7[V]
	Uo[V]		6,15	6,13	5,95	5,2	4,23	3,1	2,4	0,233

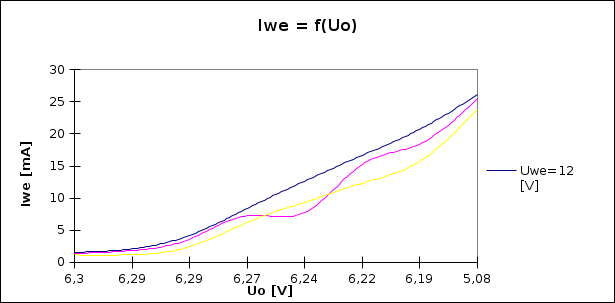

	Iwe [mA]		6,19	8,13	13,72	15,5	15,21	14,8	15,55	24,1

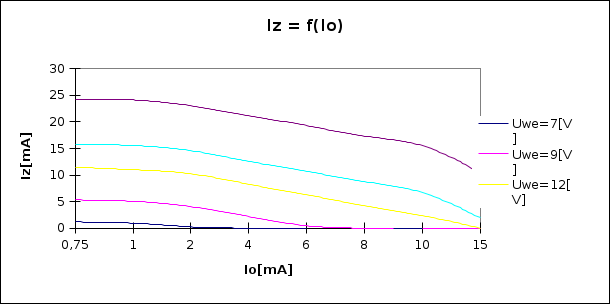

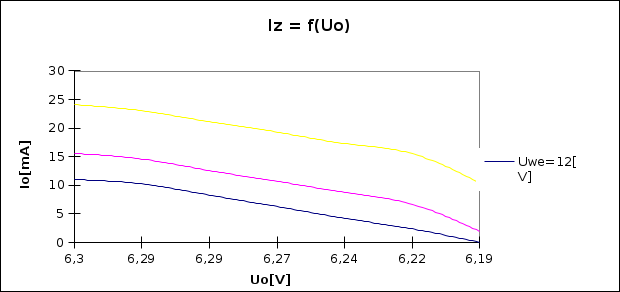

	Iz [mA]		1,18	0,96	0,26	0,02	0	0	0	0

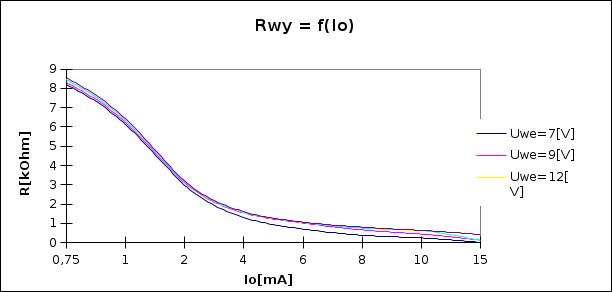

	Ro [kΩ]		8,2	6,13	2,98	1,3	0,7	0,38	0,24	0,01
	Io+Iz [mA]		1,93	1,96	2,26	4,02	6	8	10	15
	Io [mA]		0,75	1	2	4	6	8	10	15		Uwe=9[V]
	Uo [V]		6,23	6,23	6,21	6,18	6,06	5,27	4,41	2
	Iwe [mA]		2,43	3,26	6,47	12,85	18,36	19,14	19,56	20
	Iz [mA]		5,32	5,06	4,06	2,21	0,47	0,02	0	0
	Ro [kΩ]		8,3	6,23	3,1	1,54	1,01	0,66	0,44	0,13
	Io+Iz [mA]		6,07	6,06	6,06	6,21	6,47	8,02	10	15
	Io [mA]		0,75	1	2	4	6	8	10	15		Uwe=12[V]
	Uo [V]		6,3	6,29	6,29	6,27	6,24	6,22	6,19	5,08
	Iwe [mA		1,58	2,1	4,21	8,39	12,63	16,66	20,69	26,08
	Iz [mA]		11,48	11	10,24	8,26	6,28	4,22	2,36	0,01
	Ro [kΩ]		8,44	6,34	3,17	1,57	1,05	0,75	0,62	0,41
	Io+Iz [mA]		12,23	12	12,24	12,26	12,28	12,22	12,36	15
	Io [mA]		0,75	1	2	4	6	8	10	15		Uwe=14[V]
	Uo [V]		6,33	6,34	6,33	6,31	6,29	6,27	6,25	6,18
	Iwe [mA		1,38	1,85	3,64	7,29	7,77	15,22	18,42	25,45
	Iz [mA]		15,78	15,55	14,59	12,56	10,7	8,75	6,69	1,93
	Ro [kΩ]		8,44	6,34	3,17	1,57	1,05	0,75	0,62	0,11
	Io+Iz [mA]		16,53	16,55	16,59	16,56	16,7	16,75	16,69	16,93
	Io [mA]		0,75	1	2	4	6	8	10	15		Uwe=18[V]
	Uo [V]		6,41	6,42	6,41	6,4	6,39	6,37	6,35	6,3
	Iwe [mA		1,16	1,2	2,42	6,2	9,37	12,33	15,69	23,78
	Iz [mA]		24,26	24,11	23,02	21,13	19,31	17,3	15,52	10,42
	Ro [kΩ]		8,54	6,42	3,2	1,6	1,06	0,8	0,63	0,42
	Io+Iz [mA]		25,01	25,11	25,02	25,13	25,31	25,3	25,52	25,42

---
