środa 10;15 cw2

Overview

	Ćwiczenie 2	Materiały elektroizolacyjne i kondensatory

	Data wykonania ćwiczenia	28.03.2012
	Termin
	Grupa ćwiczeniowa	2

Lp.	Nazwisko	Imię	Nr. Indeksu
1	Fiszer	Piotr	171475
2	Kudelski	Tomasz	171519
3	Wiechno	Dominik	171605
4
5
6

Wyznaczanie rezystywności i konduktywności skrośnej

Tabela 1

				Dielektryk
LP.	U	t	Laminat Gruby	Laminat cienki	Żywica
			Iv	Iv	Iv
	V	sek.	pA	pA	pA
1	30	0	11,3	19,9	5,8
2	30	5	10,3	10,1	7,1
3	30	10	9,4	8,9	7,4
4	30	20	8,5	7,8	6,9
5	39	30	8,2	7,5	7
6	30	40	7,8	7,4	7,2
7	30	50	7,5	7	6,8
Iv/60	30	60	7,4	6,8	7

Tabela 2

Dielektryk				Pomiary			Obliczenia
		D	g	h	U	Iv/60	Rv/60	ρv/60	γv/60
		mm	mm	mm	V	pA	Ω	Ωm	S/m
1
Laminat Gruby		50	2	3,32	30	7,4	4054054054054,05	2593,2777596874	0,000385612376563
Laminat cienki		50	1	0,81	30	6,8	4411764705882,35	11126,5	8,98755E-05
Żywica		50	2	1,71	30	7	4285714285714,29	5322,61052631579	0,000187877733127

Wyznaczanie przenikalności względnej εr ( ε' )

Tabela 3

Dielektryk		Pomiary		Obliczenia
	f	Cx	C0	εr
	Hz	pF	pF
Laminat epoksydowo szklany	1000	46,9	10	4,69
Polichlorek winylu	1000	10,4	7,8	1,33
Poliwęglan	1000	27,9	8,5	3,28

Wnioski

część 1


część 2		Spośród badanych materiałów najwiękrzą przenikalność wykazał laminat epoksydowo-szklany, i poliwęglan

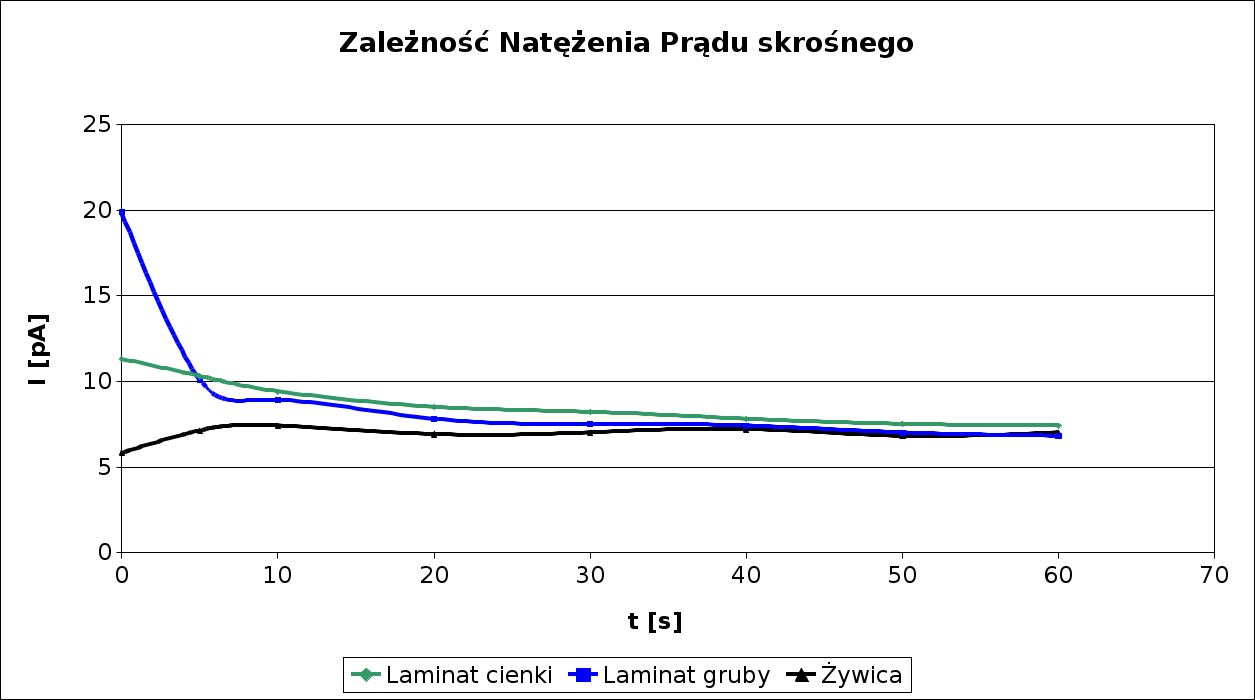

wykres
