Sheet 1: Arkusz1

Pomiar parametrów amplitudowych i fazowych sygnału dobiegającego do








wrót wejściowych badanego elementu








– dla potrzeb wyznaczenia współczynnika odbicia badanych podzespołów.








– dla potrzeb wyznaczenia transmitancji badanych podzespołów.


















f ψpad Ppad ψwe Pwe
Użyte zależności


[MHz] [°] [dBm] [°] [dBm]
600 150,2 -50,1 145,9 -27,04
800 141,8 -48,83 138,4 -26,93
1000 134,3 -49,42 126,7 -26,48
1200 119,6 -49,71 120,1 -26,69
1400 111,9 -49,02 108,5 -26,32
1600 102,7 -50,29 94,5 -26,4
1800 99 -50,27 85,8 -27,3
2000 83,6 -49,13 77,8 -26,93
2200 74,7 -49,67 63 -27,32




2400 61,5 -48,94 54,6 -26,53




2600 54,5 -49,37 46,4 -26,48




2800 42,2 -49,06 28,7 -26,84




3000 32,6 -49,72 20,5 -26,55




3200 30,3 -50,01 13,4 -26,84




3400 14,6 -49,13 3,6 -26,74




3600 4,8 -48,95 -7,9 -27,43




3800 -2,8 -50,21 -23,8 -26,53




4000 -8,7 -50,16 -33,8 -26,85

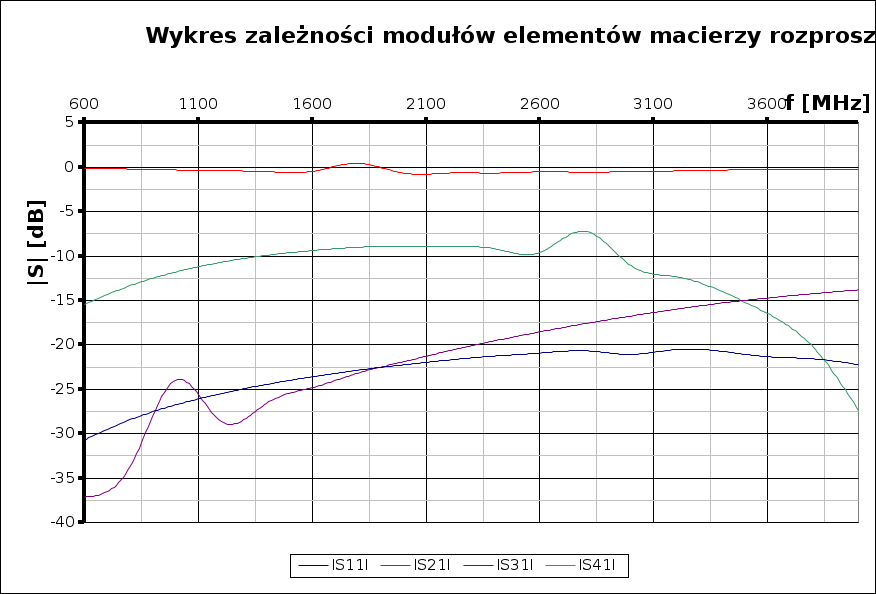

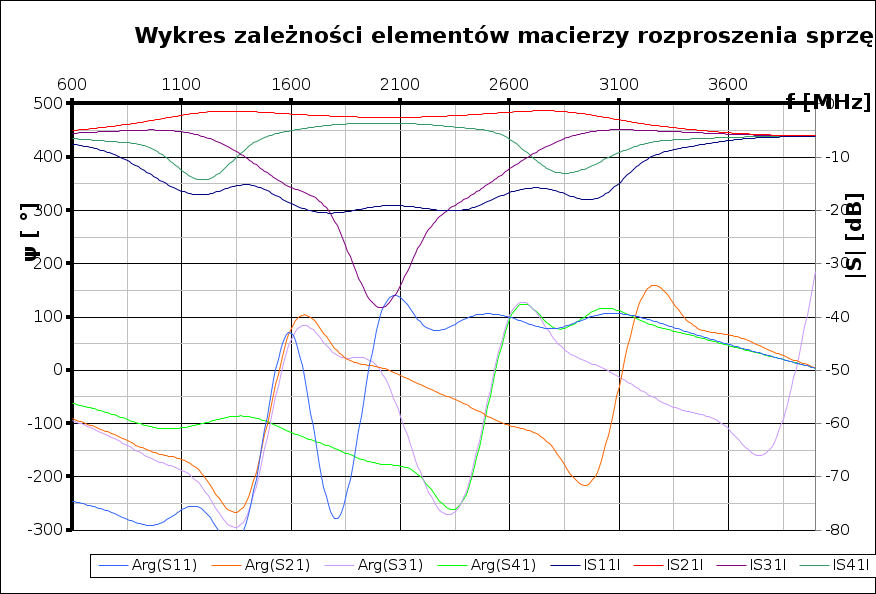

Pomiar parametrów sprzęgacza zbliżeniowego








Pomiar współczynnika odbicia od wrót 1 oraz transmitancji od wrót 1 do wrót 2


















f ψodb Podb ψwy2 Pwy2 IS11I Arg(S11) IS21I Arg(S21)
[MHz] [ °] [dBm] [ °] [dBm] [dB] [ °] [dB] [ °]
600 10 -80,83 91,3 -27,17 -30,73 -140,2 -0,130000000000003 -54,6
800 -14,7 -77,28 65,9 -27,14 -28,45 -156,5 -0,210000000000001 -72,5
1000 -37,5 -76,19 36,3 -26,79 -26,77 -171,8 -0,309999999999999 -90,4
1200 -67,4 -75,2 12 -27,1 -25,49 -187 -0,41 -108,1
1400 -89,8 -73,48 -17,1 -26,81 -24,46 -201,7 -0,489999999999998 -125,6
1600 -113,5 -73,89 -48,3 -26,87 -23,6 -216,2 -0,470000000000002 -142,8
1800 -136,6 -73,14 -74,5 -26,87 -22,87 -235,6 0,43 -160,3
2000 -161,7 -71,38 -99,8 -27,59 -22,25 -245,3 -0,66 -177,6
2200 -174,4 -71,39 -151,8 -27,98 -21,72 -249,1 -0,66 -214,8
2400 -145,6 -70,21 -157,5 -27,19 -21,27 -207,1 -0,66 -212,1
2600 122,2 -70,31 176,9 -27 -20,94 67,7 -0,52 130,5
2800 92,7 -69,74 141,6 -27,4 -20,68 50,5 -0,559999999999999 112,9
3000 64,7 -70,8 -115,7 -27,04 -21,08 32,1 -0,489999999999998 -136,2
3200 42,9 -70,54 40,7 -27,26 -20,53 12,6 -0,420000000000002 27,3
3400 6,5 -69,87 62,8 -27,06 -20,74 -8,1 -0,32 59,2
3600 -28,7 -70,3 33 -27,71 -21,35 -33,5 -0,280000000000001 40,9
3800 -57,1 -71,79 -1,4 -26,77 -21,58 -54,3 -0,239999999999998 22,4
4000 -88,7 -72,41 -30 -27,07 -22,25 -80 -0,219999999999999 3,8








































Pomiar transmitancji od wrót 1 do wrót 3


















f ψwy3 Pwy3 IS31I Arg(S31)




[MHz] [ °] [dBm] [dB] [ °]




600 22,1 -64,2 -37,16 -123,8




800 -0,3 -60,69 -33,76 -138,7




1000 -28,5 -50,45 -23,97 -155,2




1200 -52,5 -55,3 -28,61 -172,6




1400 -82,2 -52,91 -26,59 -190,7




1600 -114,6 -51,23 -24,83 -209,1




1800 -142,2 -50,5 -23,2 -228




2000 -169,5 -48,84 -21,91 -247,3




2200 156,5 -47,99 -20,67 93,5




2400 128,7 -46,09 -19,56 74,1




2600 107 -45,02 -18,54 60,6




2800 63,7 -44,45 -17,61 35




3000 35,7 -43,31 -16,76 15,2




3200 8,7 -42,84 -16 -4,7




3400 -21,2 -42,02 -15,28 -24,8




3600 -52,9 -42,16 -14,73 -45




3800 -88,9 -40,77 -14,24 -65,1




4000 -119,1 -40,67 -13,82 -85,3
























Pomiar transmitancji od wrót 1 do wrót 4


















f ψwy4 Pwy4 IS41I Arg(S41)




[MHz] [ °] [dBm] [dB] [ °]




600 -178,5 -42,5 -15,46 -324,4




800 156 -40,27 -13,34 17,6




1000 126,6 -38,29 -11,81 -0,100000000000009




1200 102,4 -37,4 -10,71 -17,7




1400 73,5 -36,24 -9,92 -35




1600 42,4 -35,79 -9,39 -52,1




1800 16,4 -36,31 -9,01 -69,4




2000 -8,7 -35,85 -8,92 -86,5




2200 -40,5 -36,28 -8,96 -103,5




2400 -65,6 -35,71 -9,18 -120,2




2600 -91,2 -36,07 -9,59 -137,6




2800 -126,1 -34,05 -7,21 -154,8




3000 -151,5 -37,65 -11,1 -172




3200 -175,8 -39,18 -12,34 -189,2




3400 157,3 -40,77 -14,03 153,7




3600 129,2 -43,93 -16,5 137,1




3800 98,4 -46,82 -20,29 122,2




4000 82,2 -54,3 -27,45 116

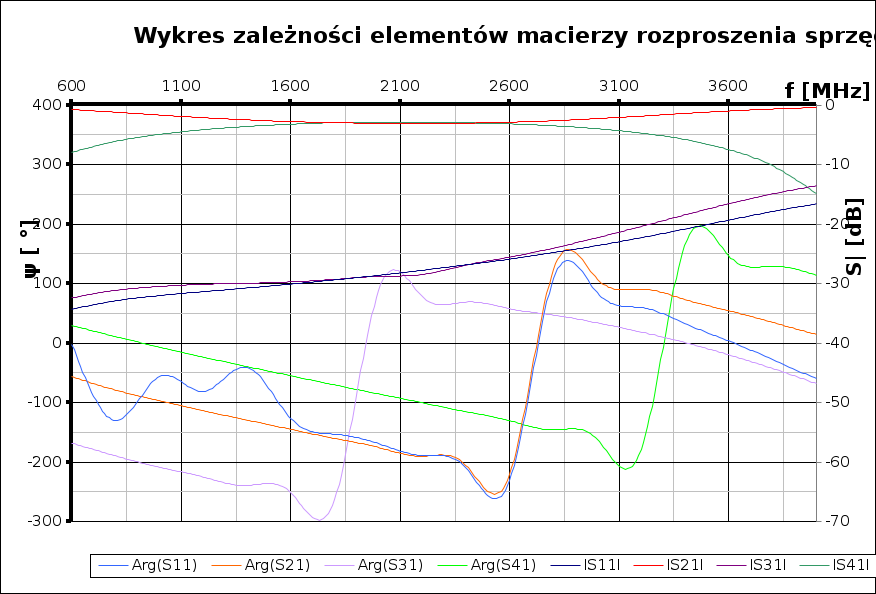

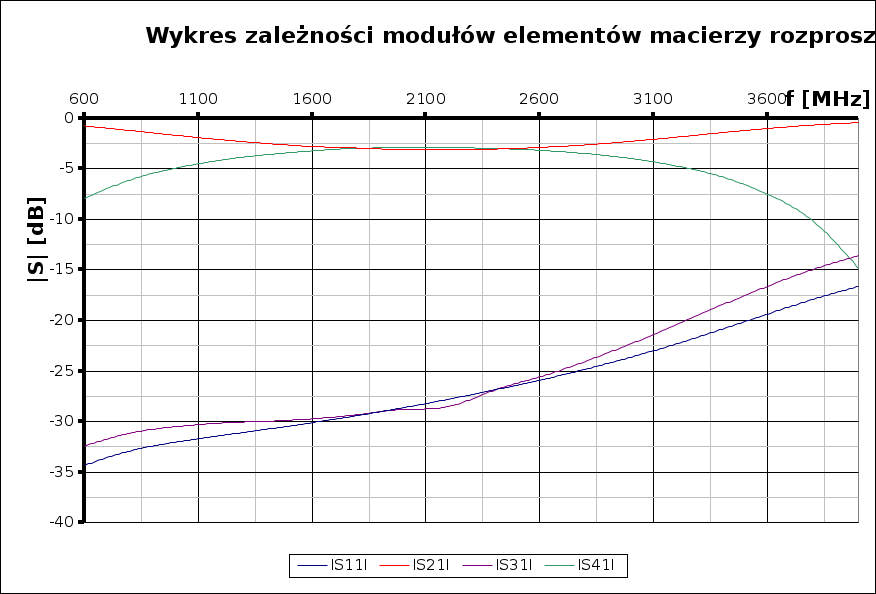

Pomiar parametrów sprzęgacza Lange'a








Pomiar współczynnika odbicia od wrót 1 oraz transmitancji od wrót 1 do wrót 2


















f ψodb Podb ψwy2 Pwy2 IS11I Arg(S11) IS21I Arg(S21)
[MHz] [ °] [dBm] [ °] [dBm] [dB] [ °] [dB] [ °]
600 148,2 -84,42 89,2 -27,81 -34,32 -2 -0,77 -56,7
800 11,6 -81,73 59,2 -28,15 -32,9 -130,2 -1,22 -79,2
1000 77,9 -81,45 29,9 -28,17 -32,03 -56,4 -1,69 -96,8
1200 38,3 -81,08 6,5 -28,82 -31,37 -81,3 -2,13 -113,6
1400 71,1 -79,77 -21,1 -28,82 -30,75 -40,8 -2,5 -129,6
1600 -24,4 -80,39 -50,5 -29,2 -30,1 -127,1 -2,8 -145
1800 -54,3 -79,66 -74,6 -30,25 -29,39 -153,3 -2,95 -160,4
2000 -85,3 -77,75 -97,7 -30,05 -28,62 -168,9 -3,12 -175,5
2200 -114,4 -77,45 -127,4 -30,45 -27,78 -189,1 -3,13 -190,4
2400 -148 -75,8 -150,8 -29,59 -26,86 -209,5 -3,06 -205,4
2600 -175,8 -75,27 -174,2 -29,37 -25,9 -230,3 -2,89 -220,6
2800 150,1 -73,87 152,4 -29,49 -24,81 107,9 -2,65 123,7
3000 117,2 -73,34 128,1 -28,83 -23,62 84,6 -2,28 107,6
3200 89,9 -72,32 104,1 -28,72 -22,31 59,6 -1,88 90,7
3400 47,2 -69,99 76,7 -28,16 -20,86 32,6 -1,42 73,1
3600 8,2 -68,31 46,4 -28,45 -19,36 3,4 -1,02 54,3
3800 -30,5 -68,11 10,9 -27,21 -17,9 -27,7 -0,68 34,7
4000 -68,8 -66,78 -19,6 -27,29 -16,62 -60,1 -0,439999999999998 14,2




















Pomiar transmitancji od wrót 1 do wrót 3


















f ψwy3 Pwy3 IS31I Arg(S31)




[MHz] [ °] [dBm] [dB] [ °]




600 -22,3 -59,46 -32,42 -168,2




800 -51,4 -58,07 -31,14 -189,8




1000 -82,1 -56,98 -30,5 -208,8




1200 -105,2 -56,82 -30,13 -225,3




1400 -130,9 -56,28 -29,96 -239,4




1600 -157 -56,12 -29,72 -251,5




1800 -176,7 -56,6 -29,3 -262,5




2000 165,5 -55,73 -28,8 87,7




2200 141,3 -55,82 -28,5 78,3




2400 123,4 -53,42 -26,89 68,8




2600 104 -52,05 -25,57 57,6




2800 75,7 -50,88 -24,04 47




3000 54,3 -48,85 -22,3 33,8




3200 31,9 -47,26 -20,42 18,5




3400 4,4 -45,2 -18,46 0,8




3600 -27,6 -44,04 -16,61 -19,7




3800 -66,6 -41,47 -14,94 -42,8




4000 -101,9 -40,43 -13,58 -68,1














Pomiar transmitancji od wrót 1 do wrót 4


















f ψwy4 Pwy4 IS41I Arg(S41)




[MHz] [ °] [dBm] [dB] [ °]




600 175,1 -34,98 -7,94 29,2




800 149,1 -33,05 -6,12 10,7




1000 119,8 -31,42 -4,94 -6,90000000000001




1200 96,4 -30,84 -4,15 -23,7




1400 68,8 -29,93 -3,61 -39,7




1600 39,4 -29,63 -3,23 -55,1




1800 15,3 -30,28 -2,98 -70,5




2000 -7,7 -29,86 -2,93 -85,5




2200 -37,4 -30,23 -2,91 -100,4




2400 -60,8 -29,53 -3 -115,4




2600 -84,1 -29,66 -3,18 -130,5




2800 -117,4 -30,34 -3,5 -146,1




3000 -141,5 -30,54 -3,99 -162




3200 -165,9 -31,57 -4,73 -179,3




3400 167,9 -32,54 -5,8 164,3




3600 138,6 -34,95 -7,52 146,5




3800 105,3 -36,74 -10,21 129,1




4000 80,1 -41,73 -14,88 113,9






































































































































































































































































































Pomiar parametrów amplitudowych i fazowych sygnału dobiegającego do








wrót wejściowych badanego elementu








– dla potrzeb wyznaczenia współczynnika odbicia badanych podzespołów.








– dla potrzeb wyznaczenia transmitancji badanych podzespołów.


















f ψpad Ppad ψwe Pwe




[MHz] [°] [dBm] [°] [dBm]




600 150,2 -50,1 145,9 -27,04




800 141,8 -48,83 138,4 -26,93




1000 134,3 -49,42 126,7 -26,48




1200 119,6 -49,71 120,1 -26,69




1400 111,9 -49,02 108,5 -26,32




1600 102,7 -50,29 94,5 -26,4




1800 99 -50,27 85,8 -27,3




2000 83,6 -49,13 77,8 -26,93




2200 74,7 -49,67 63 -27,32




2400 61,5 -48,94 54,6 -26,53




2600 54,5 -49,37 46,4 -26,48




2800 42,2 -49,06 28,7 -26,84




3000 32,6 -49,72 20,5 -26,55




3200 30,3 -50,01 13,4 -26,84




3400 14,6 -49,13 3,6 -26,74




3600 4,8 -48,95 -7,9 -27,43




3800 -2,8 -50,21 -23,8 -26,53




4000 -8,7 -50,16 -33,8 -26,85

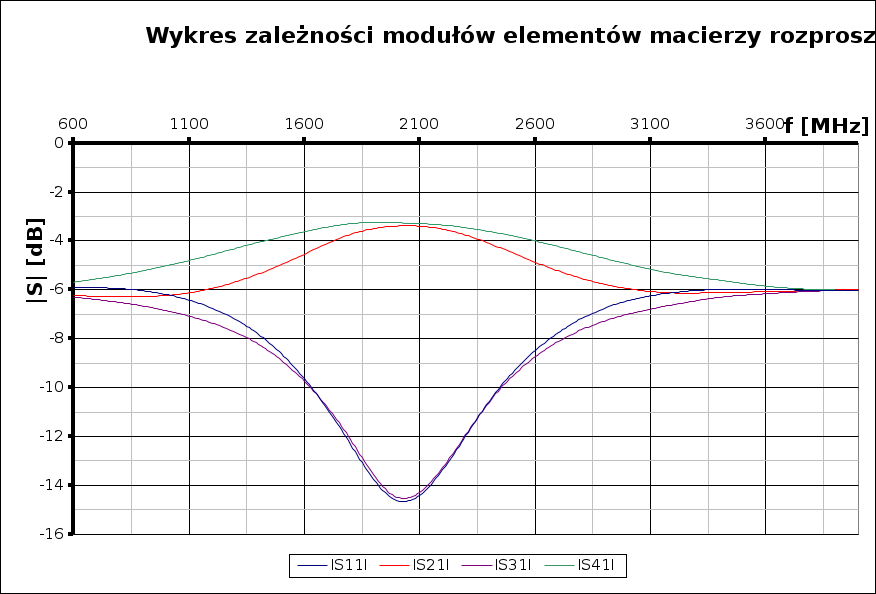

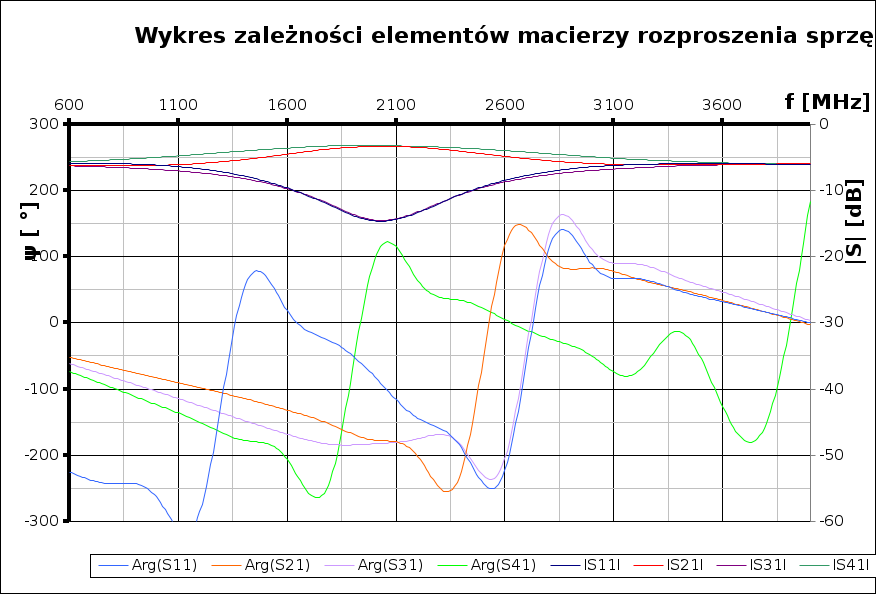

Pomiar parametrów sprzęgacza dwugałęziowego








Pomiar współczynnika odbicia od wrót 1 oraz transmitancji od wrót 1 do wrót 2


















f ψodb Podb ψwy2 Pwy2 IS11I Arg(S11) IS21I Arg(S21)
[MHz] [ °] [dBm] [ °] [dBm] [dB] [ °] [dB] [ °]
600 -75,2 -56 94,2 -33,27 -5,9 -225,4 -6,23 -51,7
800 -101,4 -54,78 70,7 -33,22 -5,95 -243,2 -6,29 -67,7
1000 -128,4 -55,61 43,6 -32,71 -6,19 -262,7 -6,23 -83,1
1200 -165,4 -56,46 21,9 -32,63 -6,75 -285 -5,94 -98,2
1400 161,1 -56,84 -5,4 -31,67 -7,82 49,2 -5,35 -113,9
1600 120,8 -59,93 -37,4 -30,94 -9,64 18,1 -4,54 -131,9
1800 71,4 -62,59 -67,6 -31,03 -12,32 -27,6 -3,73 -153,4
2000 2,9 -63,75 -99,4 -30,32 -14,62 -80,7 -3,39 -177,2
2200 -69,1 -63,03 -138,5 -30,84 -13,36 -143,8 -3,52 -201,5
2400 -127,5 -59,5 -169,5 -30,63 -10,56 -189 -4,1 -224,1
2600 -167,8 -57,86 162,4 -31,35 -8,49 -222,3 -4,87 116
2800 152,8 -56,24 127,4 -32,37 -7,18 110,6 -5,53 98,7
3000 119,9 -56,17 103,3 -32,5 -6,45 87,3 -5,95 82,8
3200 97,1 -56,12 80,4 -32,97 -6,11 66,8 -6,13 67
3400 63 -55,11 54,3 -32,85 -5,98 48,4 -6,11 50,7
3600 36,3 -54,93 25,7 -33,51 -5,98 31,5 -6,08 33,6
3800 13,1 -56,23 -7,9 -32,56 -6,02 15,9 -6,03 15,9
4000 -8,3 -56,2 -36,6 -32,84 -6,04000000000001 0,399999999999999 -5,99 -2,8




















Pomiar transmitancji od wrót 1 do wrót 3


















f ψwy3 Pwy3 IS31I Arg(S31)




[MHz] [ °] [dBm] [dB] [ °]




600 84,3 -33,34 -6,3 -61,6




800 56 -33,45 -6,52 -82,4




1000 23,2 -33,33 -6,85 -103,5




1200 -5,1 -34,05 -7,36 -125,2




1400 -38,7 -34,54 -8,22 -147,2




1600 -73,7 -36,14 -9,74 -168,2




1800 -97,7 -39,43 -12,13 -183,5




2000 -104,8 -41,41 -14,48 -182,6




2200 -112,2 -40,58 -13,26 -175,2




2400 -130,8 -37,13 -10,6 -185,4




2600 -158,8 -35,22 -8,74 -205,2




2800 161,4 -34,48 -7,64 132,7




3000 131,1 -33,55 -7 110,6




3200 102,3 -33,45 -6,61 88,9




3400 71,1 -33,05 -6,31 67,5




3600 38,4 -33,59 -6,16 46,3




3800 1,3 -32,59 -6,06 25,1




4000 -30,4 -32,87 -6,02 3,4
























Pomiar transmitancji od wrót 1 do wrót 4


















f ψwy4 Pwy4 IS41I Arg(S41)




[MHz] [ °] [dBm] [dB] [ °]




600 72,5 -32,73 -5,69 -73,4




800 40,2 -32,33 -5,4 -98,2




1000 3,1 -31,5 -5,02 -123,6




1200 -29,8 -31,25 -4,56 -149,9




1400 -68,9 -30,38 -4,06 -177,4




1600 -111,5 -30,03 -3,63 -206




1800 -150,2 -30,59 -3,29 -236




2000 171,5 -30,19 -3,26 93,7




2200 126,5 -30,67 -3,35 63,5




2400 88,3 -30,14 -3,61 33,7




2600 51 -30,48 -4 4,6




2800 5,3 -31,31 -4,47 -23,4




3000 -29,8 -31,49 -4,94 -50,3




3200 -62,9 -32,18 -5,34 -76,3




3400 -9,2 -32,35 -5,61 -12,8




3600 -134,9 -33,28 -5,85 -127




3800 -175,8 -32,51 -5,98 -152




4000 149,6 -32,87 -6,02 183,4

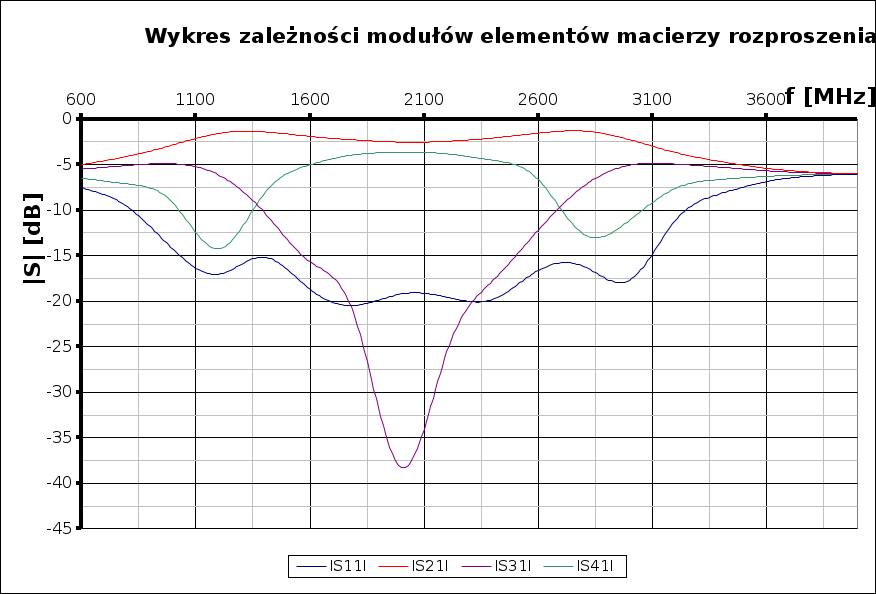

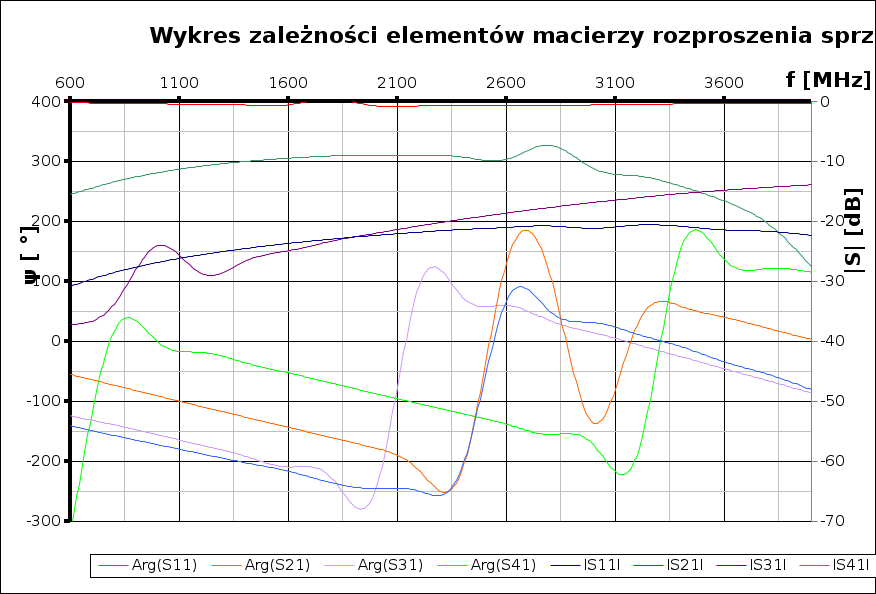

Pomiar parametrów sprzęgacza 3/2lambda








Pomiar współczynnika odbicia od wrót 1 oraz transmitancji od wrót 1 do wrót 2


















f ψodb Podb ψwy2 Pwy2 IS11I Arg(S11) IS21I Arg(S21)
[MHz] [ °] [dBm] [ °] [dBm] [dB] [ °] [dB] [ °]
600 -95,5 -57,66 55 -32,03 -7,56 -245,7 -4,99 -90,9
800 -128,4 -58,47 15,7 -31,03 -9,64 -270,2 -4,1 -122,7
1000 -152,9 -63,73 -30,6 -29,32 -14,31 -287,2 -2,84 -157,3
1200 -143,2 -66,73 -78,1 -28,26 -17,02 -262,8 -1,57 -198,2
1400 -167,1 -64,18 -134 -27,73 -15,16 -279 -1,41 -242,5
1600 172,3 -69,01 172,3 -28,31 -18,72 69,6 -1,91 77,8
1800 -178,7 -70,73 126,9 -29,59 -20,46 -277,7 -2,29 41,1
2000 174 -68,33 83,8 -29,46 -19,2 90,4 -2,53 6
2200 161,1 -69,21 34,2 -29,76 -19,54 86,4 -2,44 -28,8
2400 158,9 -68,76 -10,1 -28,61 -19,82 97,4 -2,08 -64,7
2600 154,1 -66 -57,1 -28,03 -16,63 99,6 -1,55 -103,5
2800 120,6 -65,24 -118,2 -28,15 -16,18 78,4 -1,31 -146,9
3000 136,4 -67,41 -170,4 -28,81 -17,69 103,8 -2,26 -190,9
3200 129,5 -61,19 145,4 -30,5 -11,18 99,2 -3,66 132
3400 88,3 -57,32 102,4 -31,41 -8,19 73,7 -4,67 98,8
3600 53,7 -55,81 59,1 -32,83 -6,86 48,9 -5,4 67
3800 23,1 -56,46 12,1 -32,36 -6,25 25,9 -5,83 35,9
4000 -4,8 -56,19 -29,1 -32,86 -6,03 3,9 -6,01 4,7




















Pomiar transmitancji od wrót 1 do wrót 3


















f ψwy3 Pwy3 IS31I Arg(S31)




[MHz] [ °] [dBm] [dB] [ °]




600 51,7 -32,53 -5,49 -94,2




800 8,4 -32,03 -5,1 -130




1000 -45,4 -31,39 -4,91 -172,1




1200 -102,7 -32,83 -6,14 -222,8




1400 -161,5 -36,57 -10,25 -270




1600 151,9 -42,06 -15,66 57,4




1800 116,6 -49,29 -21,99 30,8




2000 82,7 -65,15 -38,22 4,90000000000001




2200 -138,1 -52,89 -25,57 -201,1




2400 -172,8 -44,3 -17,77 -227,4




2600 149 -38,67 -12,19 102,6




2800 89,3 -34,21 -7,37 60,6




3000 29,1 -31,61 -5,06 8,6




3200 -24 -31,78 -4,94 -37,4




3400 -72,1 -32,03 -5,29 -75,7




3600 -117,9 -33,1 -5,67 -110




3800 -166 -32,44 -5,91 -142,2




4000 152,6 -32,86 -6,01 186,4






























































































Pomiar transmitancji od wrót 1 do wrót 4


















f ψwy4 Pwy4 IS41I Arg(S41)




[MHz] [ °] [dBm] [dB] [ °]




600 83,9 -33,52 -6,48 -62




800 53,5 -34,05 -7,12 -84,9




1000 17,6 -35,7 -9,22 -109,1




1200 20,7 -40,94 -14,25 -99,4




1400 22,2 -34,5 -8,18 -86,3




1600 -21,8 -31,41 -5,01 -116,3




1800 -60,9 -31,2 -3,9 -146,7




2000 -97,5 -30,6 -3,67 -175,3




2200 -140,5 -31,13 -3,81 -203,5




2400 -178,3 -31,06 -4,53 -232,9




2600 142,3 -33,11 -6,63 95,9




2800 109,3 -39,48 -12,64 80,6




3000 134,8 -37,66 -11,11 114,3




3200 106,5 -34,49 -7,65 93,1




3400 72,5 -33,37 -6,63 68,9




3600 38,8 -33,72 -6,29 46,7




3800 1,8 -32,64 -6,11 25,6




4000 -29,87 -32,87 -6,02 3,93





Sheet 2: Wykres1



Sheet 3: Wykres2



Sheet 4: Wykres3



Sheet 5: Wykres4



Sheet 6: Wykres5



Sheet 7: Wykres6



Sheet 8: Wykres7



Sheet 9: Wykres8



Wyszukiwarka

Podobne podstrony:
drukuj tinkas Sprawko 6 sprzegacze symulacja
tinkas sprzęgacze symulacja Sprawozdanie
tinkas sprawka 1
Sprawko, sprzęgło, Tytuł pracy: Produkcja sprzęgła kołnierzowego poprzez obróbkę mechaniczną skrawan
tinkas, sprzegacze Sprawko 5
tinkas, sprzegacze Sprawko 5
tinkas Sprzęgacze2 sprawozdanie
Symulacja E ogarnijtemat.com, SiMR inżynierskie, Semestr 4, Laboratorium Mechaniki Płynów, Ćwiczenia
sprzegacz sprawko 10
Podstawy Symulacji sprawko
Sprawko, koło pasowe, Tytuł pracy: Produkcja sprzęgła kołnierzowego poprzez obróbkę mechaniczną skra
sprzęgacze sprawkoaga
Badanie sprzęgaczy SPRAWKO 0 01
sprawko symulacja prof hydrochem
Podstawy Symulacji sprawko
sprawozdanie sprzęgacze, Elektronika i telekomunikacja-studia, rok II, semIII, Tbwcz, TBWCZ+SPRAWKA+
sprzęgacze sprawkoaga (1)

więcej podobnych podstron
