Sheet 1: Arkusz1

Tab 1.	Kalibracja sprzęgacza
f	Ud1	Ud2	Pwe	Ppad_2		γ
[MHz]	[mV]	[mV]	[μW]	[μW]		[mV/μW]
600	40,50	12,50	45,00	13,89		0,9
800	38,50	23,00	42,78	25,56
1000	36,50	25,50	40,56	28,33
1200	36,00	24,50	40,00	27,22			Użyte wzory
1400	34,50	35,50	38,33	39,44
1600	33,00	50,00	36,67	55,56
1800	32,00	47,00	35,56	52,22
2000	31,00	51,00	34,44	56,67
2200	29,50	54,00	32,78	60,00
2400	26,50	46,00	29,44	51,11
2600	26,50	47,00	29,44	52,22
2800	26,50	47,50	29,44	52,78
3000	25,50	50,50	28,33	56,11
3200	23,50	65,00	26,11	72,22
3400	24,00	59,00	26,67	65,56
3600	25,50	44,50	28,33	49,44
3800	26,00	56,00	28,89	62,22
4000	24,00	59,00	26,67	65,56
Tab 2a.	Sprzęgacz zbliżeniowy 1 - 2
f	Ud1	Ud2	Pwy	Podb_2	|Г1|	|Г1|	WFS	|S21|	|S21|
[MHz]	[mV]	[mV]	[μW]	[μW]	[V/V]	[dB]		[V/V]	[dB]
600	37,00	0,10	41,11	0,11	0,09	-20,97	1,20	0,96	-0,39	20,9691001300806	0,392532991476736
800	35,00	0,10	38,89	0,11	0,07	-23,62	1,14	0,95	-0,41	23,6172783601759	0,413926851582251
1000	33,00	0,10	36,67	0,11	0,06	-24,07	1,13	0,95	-0,44	24,0654018043395	0,437789245785872
1200	30,00	0,20	33,33	0,22	0,09	-20,88	1,20	0,91	-0,79	20,8813608870055	0,791812460476248
1400	29,00	0,40	32,22	0,44	0,11	-19,48	1,24	0,92	-0,75	19,4816836172713	0,754210971743181
1600	27,00	0,40	30,00	0,44	0,09	-20,97	1,20	0,90	-0,87	20,9691001300806	0,871501757189001
1800	25,50	0,30	28,33	0,33	0,08	-21,95	1,17	0,89	-0,99	21,9497660321605	0,986097978859509
2000	25,50	0,50	28,33	0,56	0,10	-20,09	1,22	0,91	-0,85	20,0860017176192	0,848215134003175
2200	24,00	0,60	26,67	0,67	0,11	-19,54	1,24	0,90	-0,90	19,5424250943932	0,89610774266557
2400	22,50	0,60	25,00	0,67	0,11	-18,85	1,26	0,92	-0,71	18,8460658129793	0,710633558254453
2600	21,00	0,70	23,33	0,78	0,12	-18,27	1,28	0,89	-1,01	18,2699981792146	1,01026579202889
2800	20,50	0,60	22,78	0,67	0,11	-18,99	1,25	0,88	-1,11	18,9854235924122	1,11492012881054
3000	20,00	0,10	22,22	0,11	0,04	-27,03	1,09	0,89	-1,06	27,0329137811866	1,05510184769974
3200	18,00	0,30	20,00	0,33	0,07	-23,36	1,15	0,88	-1,16	23,3579210192319	1,1579535716843
3400	17,00	0,40	18,89	0,44	0,08	-21,69	1,18	0,84	-1,50	21,6879202031418	1,49762320333332
3600	17,00	0,40	18,89	0,44	0,09	-20,46	1,21	0,82	-1,76	20,4630001965297	1,76091259055681
3800	19,50	1,10	21,67	1,22	0,14	-17,07	1,33	0,87	-1,25	17,0679534184798	1,249387366083
4000	17,00	0,30	18,89	0,33	0,07	-22,94	1,15	0,84	-1,50	22,9373075692248	1,49762320333332
Tab 2b.	Sprzęgacz zbliżeniowy 1 - 3						Użyte wzory
f	Ud1	Pwy	|S31|	|S31|
[MHz]	[mV]	[μW]	[V/V]	[dB]
600	1,60	1,78	0,20	-14,03						14,0333504055874
800	2,30	2,56	0,24	-12,24						12,2373289349091
1000	2,85	3,17	0,28	-11,07						11,0744800444796
1200	2,80	3,11	0,28	-11,09						11,0914446942507
1400	3,40	3,78	0,31	-10,06						10,0634017803102
1600	3,70	4,11	0,33	-9,50						9,50312215810892
1800	3,15	3,50	0,31	-10,07						10,0683942453031
2000	1,90	2,11	0,25	-12,13						12,1260809288144
2200	0,90	1,00	0,17	-15,16						15,1557950653884
2400	0,50	0,56	0,14	-17,24						17,2427586960079
2600	0,80	0,89	0,17	-15,20						15,2015588694486
2800	1,00	1,11	0,19	-14,23						14,2324587393681
3000	0,45	0,50	0,13	-17,53						17,5332766665861
3200	0,45	0,50	0,14	-17,18						17,1785534849639
3400	1,60	1,78	0,26	-11,76						11,7609125905568
3600	2,90	3,22	0,34	-9,44						9,44142182534999
3800	1,50	1,67	0,24	-12,39						12,3888208891514
4000	0,15	0,17	0,08	-22,04						22,0411998265592
Tab 2c.	Sprzęgacz zbliżeniowy 1 - 4
f	Ud1	Pwy	|S41|	|S41|
[MHz]	[mV]	[μW]	[V/V]	[dB]
600	0,05	0,06	0,04	-29,08						29,0848501887865
800	0,05	0,06	0,04	-28,86						28,8649072517248
1000	0,10	0,11	0,05	-25,62						25,6229286445647
1200	0,35	0,39	0,10	-20,12						20,1223445641701
1400	0,85	0,94	0,16	-16,08						16,0840016935898
1600	1,20	1,33	0,19	-14,39						14,3933269383026
1800	1,05	1,17	0,18	-14,84						14,8396067924997
2000	0,40	0,44	0,11	-18,89						18,8930170250631
2200	0,05	0,06	0,04	-27,71						27,7085201164214
2400	0,30	0,33	0,11	-19,46						19,4612461921715
2600	0,75	0,83	0,17	-15,48						15,4818461054511
2800	1,30	1,44	0,22	-13,09						13,0930252162997
3000	1,00	1,11	0,20	-14,07						14,0654018043396
3200	0,70	0,78	0,17	-15,26						15,2596982225748
3400	1,90	2,11	0,28	-11,01						11,0145764075878
3600	3,00	3,33	0,34	-9,29						9,29418925714293
3800	1,60	1,78	0,25	-12,11						12,1085336531489
4000	0,40	0,44	0,13	-17,78						17,7815125038364

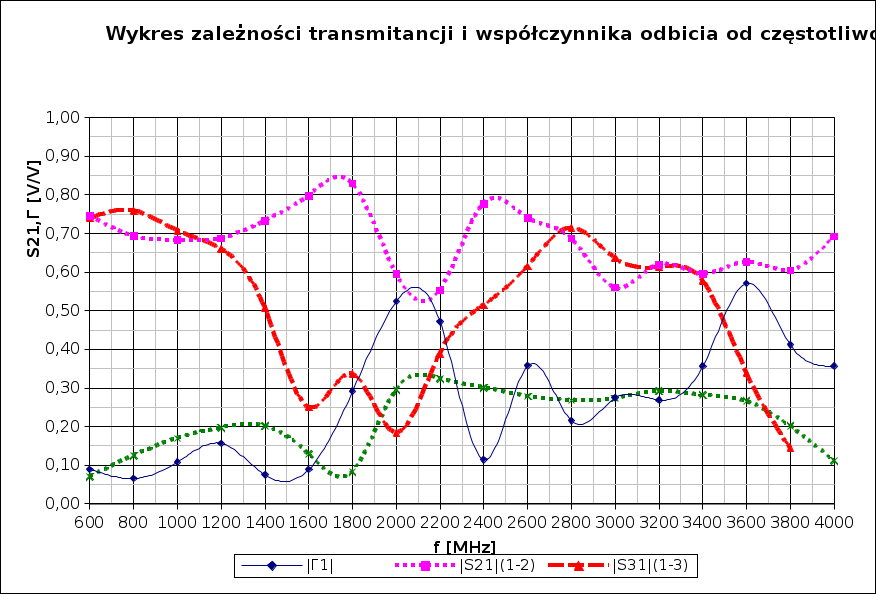

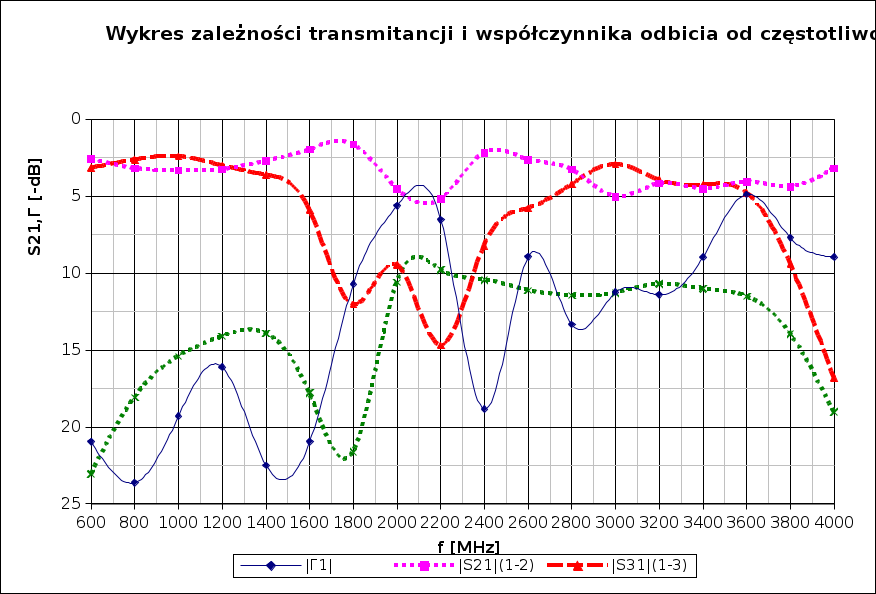

Tab 3a.	Sprzęgacz dwugałęziowy 1 - 2
f	Ud1	Ud2	Pwy	Podb_2	|Г1|	|Г1|	WFS	|S21|	|S21|
[MHz]	[mV]	[mV]	[μW]	[μW]	[V/V]	[dB]		[V/V]	[dB]
600	22,50	0,10	25,00	0,11	0,09	-20,97	1,20	0,75	-2,55	20,9691001300806	2,55272505103306
800	18,50	0,10	20,56	0,11	0,07	-23,62	1,14	0,69	-3,18	23,6172783601759	3,18289001105487
1000	17,00	0,30	18,89	0,33	0,11	-19,29	1,24	0,68	-3,32	19,2941892571429	3,31843943078201
1200	17,00	0,60	18,89	0,67	0,16	-16,11	1,37	0,69	-3,26	16,1101483398089	3,25853579389013
1400	18,50	0,20	20,56	0,22	0,08	-22,49	1,16	0,73	-2,71	22,4919835739111	2,7064736667026
1600	21,00	0,40	23,33	0,44	0,09	-20,97	1,20	0,80	-1,96	20,9691001300806	1,96294645143968
1800	22,00	4,00	24,44	4,44	0,29	-10,70	1,82	0,83	-1,63	10,7003786660776	1,627272974977
2000	11,00	14,00	12,22	15,56	0,52	-5,61	3,20	0,60	-4,50	5,61442140419698	4,49969008676048
2200	9,00	12,00	10,00	13,33	0,47	-6,53	2,78	0,55	-5,16	6,53212513775344	5,15579506538838
2400	16,00	0,60	17,78	0,67	0,11	-18,85	1,26	0,78	-2,19	18,8460658129793	2,19125891280883
2600	14,50	6,00	16,11	6,67	0,36	-8,94	2,11	0,74	-2,62	8,93946607552074	2,61877871701833
2800	12,50	2,20	13,89	2,44	0,22	-13,34	1,55	0,69	-3,26	13,3427092880266	3,26335860928751
3000	8,00	3,80	8,89	4,22	0,27	-11,24	1,76	0,56	-5,03	11,2350778150185	5,03450193442012
3200	9,00	4,70	10,00	5,22	0,27	-11,41	1,74	0,62	-4,17	11,4081549870714	4,16825352832411
3400	8,50	7,50	9,44	8,33	0,36	-8,96	2,11	0,60	-4,51	8,95790748250444	4,50792315997313
3600	10,00	14,50	11,11	16,11	0,57	-4,87	3,66	0,63	-4,07	4,86992008745957	4,06540180433955
3800	9,50	9,50	10,56	10,56	0,41	-7,70	2,40	0,60	-4,37	7,70464421717353	4,3724974268197
4000	11,50	7,50	12,78	8,33	0,36	-8,96	2,11	0,69	-3,20	8,95790748250444	3,19513401357994
Tab 3b.	Sprzęgacz dwugałęziowy 1 - 3
f	Ud1	Pwy	|S31|	|S31|
[MHz]	[mV]	[μW]	[V/V]	[dB]
600	19,50	21,67	0,69	-3,17						3,1742041185215
800	21,00	23,33	0,74	-2,63						2,63241434774581
1000	21,00	23,33	0,76	-2,40						2,40073569722555
1200	18,00	20,00	0,71	-3,01						3,01029995663981
1400	15,00	16,67	0,66	-3,62						3,61727836017593
1600	8,50	9,44	0,51	-5,89						5,89095014163595
1800	2,00	2,22	0,25	-12,04						12,0411998265592
2000	3,50	3,89	0,34	-9,47						9,47293649483997
2200	1,00	1,11	0,18	-14,70						14,6982201597816
2400	4,00	4,44	0,39	-8,21						8,21185882608845
2600	7,00	7,78	0,51	-5,78						5,78147833922551
2800	10,00	11,11	0,61	-4,23						4,23245873936808
3000	13,00	14,44	0,71	-2,93						2,92596828127118
3200	9,50	10,56	0,64	-3,93						3,93344256982888
3400	9,00	10,00	0,61	-4,26						4,25968732272281
3600	8,50	9,44	0,58	-4,77						4,77121254719662
3800	3,00	3,33	0,34	-9,38						9,37852093251156
4000	0,50	0,56	0,14	-16,81						16,8124123737559
Tab 3c.	Sprzęgacz dwugałęziowy 1 - 4
f	Ud1	Pwy	|S41|	|S41|
[MHz]	[mV]	[μW]	[V/V]	[dB]
600	0,20	0,22	0,07	-23,06						23,0642502755069
800	0,60	0,67	0,12	-18,07						18,0730947912486
1000	1,05	1,17	0,17	-15,41						15,4110356538654
1200	1,40	1,56	0,20	-14,10						14,1017446508905
1400	1,40	1,56	0,20	-13,92						13,9169105939504
1600	0,55	0,61	0,13	-17,78						17,7815125038364
1800	0,22	0,24	0,08	-21,63						21,627272974977
2000	2,70	3,00	0,30	-10,60						10,5999792967529
2200	3,10	3,44	0,32	-9,78						9,7846032214389
2400	2,40	2,67	0,30	-10,43						10,430346322252
2600	2,05	2,28	0,28	-11,11						11,1149201288105
2800	1,90	2,11	0,27	-11,44						11,4449227298398
3000	1,90	2,11	0,27	-11,28						11,2778657948113
3200	2,00	2,22	0,29	-10,70						10,7003786660776
3400	1,90	2,11	0,28	-11,01						11,0145764075878
3600	1,80	2,00	0,27	-11,51						11,5126767533065
3800	1,05	1,17	0,20	-13,94						13,9378404890088
4000	0,30	0,33	0,11	-19,03						19,0308998699194

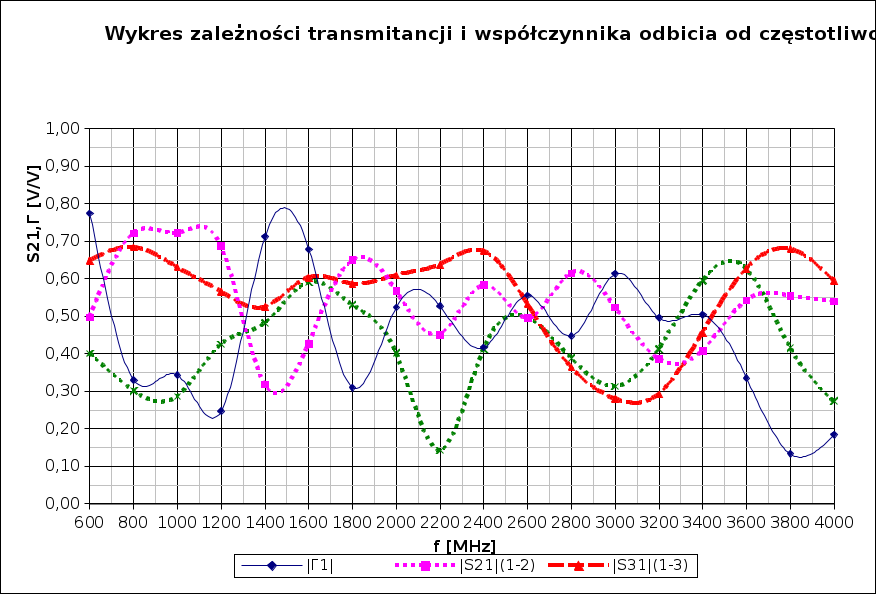

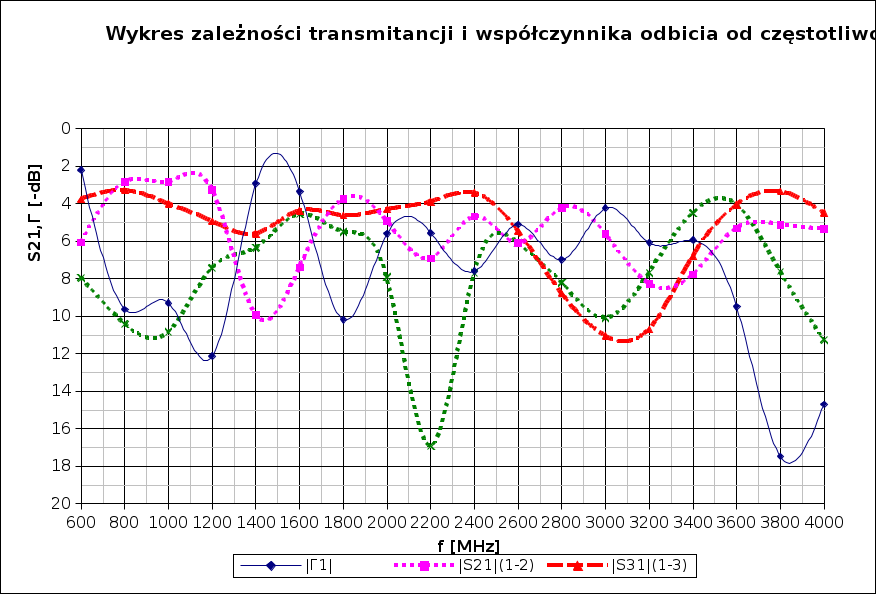

Tab 4a.	Sprzęgacz Lange'a 1 - 2
f	Ud1	Ud2	Pwy	Podb_2	|Г1|	|Г1|	WFS	|S21|	|S21|
[MHz]	[mV]	[mV]	[μW]	[μW]	[V/V]	[dB]		[V/V]	[dB]
600	10,00	7,50	11,11	8,33	0,77	-2,22	7,87	0,50	-6,07	2,21848749616356	6,07455023214669
800	20,00	2,50	22,22	2,78	0,33	-9,64	1,98	0,72	-2,84	9,63787827345555	2,84430733844519
1000	19,00	3,00	21,11	3,33	0,34	-9,29	2,04	0,72	-2,84	9,29418925714293	2,83539263503646
1200	17,00	1,50	18,89	1,67	0,25	-12,13	1,66	0,69	-3,26	12,1307482530885	3,25853579389013
1400	3,50	18,00	3,89	20,00	0,71	-2,95	5,95	0,32	-9,94	2,94955847951788	9,93751050722999
1600	6,00	23,00	6,67	25,56	0,68	-3,37	5,22	0,43	-7,40	3,37242168318426	7,40362689494244
1800	13,50	4,50	15,00	5,00	0,31	-10,19	1,90	0,65	-3,75	10,1888534416037	3,748162098249
2000	10,00	14,00	11,11	15,56	0,52	-5,61	3,20	0,57	-4,91	5,61442140419698	4,91361693834273
2200	6,00	15,00	6,67	16,67	0,53	-5,56	3,23	0,45	-6,92	5,56302500767287	6,91670765594519
2400	9,00	8,00	10,00	8,89	0,42	-7,60	2,43	0,58	-4,69	7,5966784468963	4,69003364497483
2600	6,50	14,50	7,22	16,11	0,56	-5,11	3,50	0,50	-6,10	5,10729855700743	6,10332517293952
2800	10,00	9,50	11,11	10,56	0,45	-6,99	2,62	0,61	-4,23	6,98970004336019	4,23245873936808
3000	7,00	19,00	7,78	21,11	0,61	-4,25	4,17	0,52	-5,61	4,24537777165832	5,61442140419698
3200	3,50	16,00	3,89	17,78	0,50	-6,09	2,97	0,39	-8,27	6,08793373986931	8,26999817921461
3400	4,00	15,00	4,44	16,67	0,50	-5,95	3,03	0,41	-7,78	5,94760752586463	7,78151250383644
3600	7,50	5,00	8,33	5,56	0,34	-9,49	2,01	0,54	-5,31	9,49390006644913	5,31478917042255
3800	8,00	1,00	8,89	1,11	0,13	-17,48	1,31	0,55	-5,12	17,481880270062	5,11883360978874
4000	7,00	2,00	7,78	2,22	0,18	-14,70	1,45	0,54	-5,35	14,6982201597816	5,35113201697349
Tab 4b.	Sprzęgacz Lange'a 1 - 3
f	Ud1	Pwy	|S31|	|S31|
[MHz]	[mV]	[μW]	[V/V]	[dB]
600	17,00	18,89	0,65	-3,77						3,77006101836395
800	18,00	20,00	0,68	-3,30						3,30188224405195
1000	14,50	16,11	0,63	-4,01						4,009248622215
1200	11,50	12,78	0,57	-4,96						4,95604660413676
1400	9,50	10,56	0,52	-5,60						5,60095489784426
1600	12,00	13,33	0,60	-4,39						4,39332693830263
1800	11,00	12,22	0,59	-4,64						4,63757293161681
2000	11,50	12,78	0,61	-4,31						4,30663853480661
2200	12,00	13,33	0,64	-3,91						3,90640769930538
2400	12,00	13,33	0,67	-3,44						3,44064627889183
2600	7,50	8,33	0,53	-5,48						5,48184610545108
2800	3,50	3,89	0,36	-8,79						8,79177829586532
3000	2,00	2,22	0,28	-11,06						11,0551018476997
3200	2,00	2,22	0,29	-10,70						10,7003786660776
3400	5,00	5,56	0,46	-6,81						6,81241237375587
3600	10,00	11,11	0,63	-4,07						4,06540180433955
3800	12,00	13,33	0,68	-3,36						3,35792101923193
4000	8,50	9,44	0,60	-4,51						4,50792315997313
Tab 4c.	Sprzęgacz Lange'a 1 - 4
f	Ud1	Pwy	|S41|	|S41|
[MHz]	[mV]	[μW]	[V/V]	[dB]
600	6,50	7,22	0,40	-7,95						7,94541666571813
800	3,50	3,89	0,30	-10,41						10,4139268515823
1000	3,00	3,33	0,29	-10,85						10,8517160973681
1200	6,50	7,22	0,42	-7,43						7,43389144124432
1400	8,00	8,89	0,48	-6,35						6,34729108081331
1600	11,50	12,78	0,59	-4,58						4,57816099524276
1800	9,00	10,00	0,53	-5,51						5,50907468880581
2000	5,00	5,56	0,40	-7,92						7,92391689498254
2200	0,60	0,67	0,14	-16,92						16,9167076559452
2400	4,50	5,00	0,41	-7,70						7,70033360161464
2600	6,50	7,22	0,50	-6,10						6,10332517293952
2800	4,00	4,44	0,39	-8,21						8,21185882608845
3000	2,50	2,78	0,31	-10,09						10,0860017176192
3200	4,00	4,44	0,41	-7,69						7,69007870943774
3400	8,50	9,44	0,60	-4,51						4,50792315997313
3600	10,00	11,11	0,63	-4,07						4,06540180433955
3800	4,50	5,00	0,42	-7,62						7,61760834195474
4000	1,80	2,00	0,27	-11,25						11,249387366083

---

Sheet 2: Wykres1

---

Sheet 3: Wykres2

---

Sheet 4: Wykres3

---

Sheet 5: Wykres4

---

Sheet 6: Wykres5

---

Sheet 7: Wykres6
