Oznaczenie wn, wp, wl oraz Il						nr otworu/próby	06AK/02/018
							gł. pobrania	4,00m
		metoda Casagrande'a
		oznaczenie wg PN-88/B-04481
	OZNACZENIE MAKROSKOPOWE
rodzaj gruntu		pył		Si π
domieszki		ił, piasek		Cl, Sa G, P
konsystencja		twardoplastyczny		wałeczek rozpada się
				przy 2 wałeczkowaniu
barwa		lekko-zielono-szary
OZNACZENIE WILGOTNOŚCI NATURALNEJ wn
nr nacz.	mt [g]	mmt [g]	mst [g]	wn [%]
N547	10,67	26,54	24,17	17,6
OZNACZENIE GRANICZY PLATYCZNOŚCI wp
nr nacz.	mt [g]	mmt [g]	mst [g]	wp [%]
N555	10,66	20,52	19,1	16,82
OZNACZENIE GRANICY PŁYNNOŚCI wl
nr nacz.	mt [g]	mmt [g]	mst [g]	w [%]	l. uderzeń
N583	10,66	18,9	17,13	27,36	17
N584	10,67	20,5	18,69	22,57	30
				27,36	17
				24,41	25
				22,57	30
OZNACZENIE STOPNIA PLASTYCZNOŚCI Il
	Il = (w-wp)/(wl-wp) =		0,10
Stan gruntu wg badań laboratoryjnych
stan gruntu spoistego z zależności od stopnia plastyczności i wilgotności jest twardoplastyczny
0<Il<0,25
	WYNIKI BADAŃ LABORATORYJNYCH
w	wp	wl	Il
17,6	16,82	24,41	0,10
wykonali:	U.K., J.N., P.M.
	Oznaczenie wn, wp, wl oraz Il						nr otworu/próby	06AK/02/011
							gł. pobrania	2,60m
		metoda Casagrande'a
		oznaczenie wg PN-88/B-04481
	OZNACZENIE MAKROSKOPOWE
rodzaj gruntu		pył piaszczysty		saSi πp
domieszki
konsystencja		zwarty		rozpada się podczas
				wałeczkowania, ale
barwa		brązowo-żółty		można uform. kulkę
OZNACZENIE WILGOTNOŚCI NATURALNEJ wn
nr nacz.	mt [g]	mmt [g]	mst [g]	wn [%]
N540	10,66	27,43	26,24	7,64
OZNACZENIE GRANICZY PLATYCZNOŚCI wp
nr nacz.	mt [g]	mmt [g]	mst [g]	wp [%]
N562	10,66	24,77	22,75	16,71

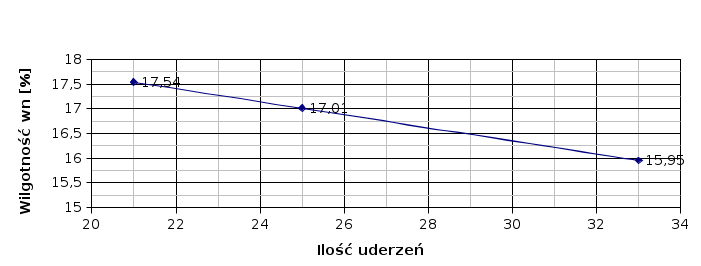

OZNACZENIE GRANICY PŁYNNOŚCI wl
nr nacz.	mt [g]	mmt [g]	mst [g]	w [%]	l. uderzeń
N582	10,65	21,37	19,77	17,54	21
N578	10,66	19,24	18,06	15,95	33
	17,54	21
	15,95	33
	17,01	25
OZNACZENIE STOPNIA PLASTYCZNOŚCI Il
	Il = (w-wp)/(wl-wp) =		-30,04	wynik jest nieprawidłowy co oznacza, że podczas
Stan gruntu wg badań laboratoryjnych							badania wystąpił bład
stan gruntu spoistego w zależności od stopnia platyczności i wilgotności naturalnej jest zwarty
Il<0
	WYNIKI BADAŃ LABORATORYJNYCH
w	wp	wl	Il
7,64	16,71	17,01	-30,04
wykonali:	U.K., J.N., P.M.
Oznaczenie granicy płynności wl							nr otworu/próby	06AK/02/018
	metoda penetrometru stożkowego						gł. pobrania	4m
		oznaczenie wg PN-88/B-04481
	OZNACZENIE MAKROSKOPOWE
rodzaj gruntu		pył		Si π
domieszki		ił, piasek		Cl, Sa G, P
konsystencja		twardoplastyczny		wałeczek rozpada się
				przy 2 wałeczkowaniu
barwa		lekko-zielono-szary
wilgotność naturalna			17,60%

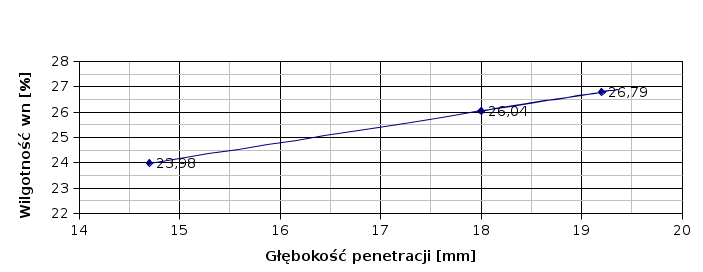

Głębokość penetracji			Oznaczenie wilgotnośći
badania nr1		h1	nr nacz.	mt [g]	mmt [g]	mst [g]	w [%]
ha [mm]	15,9
hb [mm]	13,7	14,7	N596	10,65	20,68	18,74	23,98
hc [mm]	14,6
badania nr2		h1	nr nacz.	mt [g]	mmt [g]	mst [g]	w [%]
ha [mm]	19,8
hb [mm]	18,4	19,2	N594	10,67	21,84	19,48	26,79
hc [mm]	19,4
	14,7	23,98
	19,2	26,79
	18	26,04
Il=(w-wp)/(wl-wp)=		0,02
stan gruntu jest twardoplastyczny
w18=	26,04	wl = 0,0043 * w218 + 0,8873 * w18 + 3,62 =				29,64
wykonali:	U.K., J.N., P.M.
Oznaczenie granicy płynności wl							nr otworu/próby	06AK/02/011
	metoda penetrometru stożkowego						gł. pobrania	2,60m
		oznaczenie wg PN-88/B-04481
	OZNACZENIE MAKROSKOPOWE
rodzaj gruntu		pył piaszczysty		saSi πp
domieszki
konsystencja		zwarty		rozpada się podczas
				wałeczkowania, ale
barwa		brązowo-żółty		można uform. kulkę
wilgotność naturalna			7,60%
Głębokość penetracji			Oznaczenie wilgotnośći
badania nr1		h1	nr nacz.	mt [g]	mmt [g]	mst [g]	w [%]
ha [mm]	19,8
hb [mm]	19,6	19,6	N595	10,65	20,29	18,73	19,31
hc [mm]	19,4
badania nr2		h1	nr nacz.	mt [g]	mmt [g]	mst [g]	w [%]
ha [mm]	14,7
hb [mm]	13,8	14,5	N592	10,64	22,92	21,03	18,19
hc [mm]	15
	19,6	19,3
	14,5	18,19
	18	18,96
Il=(w-wp)/(wl-wp)=		-0,23
stan gruntu jest twardoplastyczny
w18=	18,96	wl = 0,0043 * w218 + 0,8873 * w18 + 3,62 =				21,99
wykonali:	U.K., J.N., P.M.
