Overview

Wykres1
Wykres2
Arkusz1

---

Sheet 1: Wykres1

---

Sheet 2: Wykres2

---

Sheet 3: Arkusz1

1. Sprawdzenie dawki nominalnej paliwa
Obroty:	850 obr/min			Dawka:	58+/- 2
Sekcje	1	2	3	4	5	6	Średnia dawka
	4,9	5,0	5,3	5,3	5,8	5,8	5,4
2. Sprawdzenie dawki biegu luzem
Obroty:	200 obr/min			Dawka:	15+/- 5
Sekcje	1	2	3	4	5	6	Średnia dawka
	2,0	1,6	2,4	2,6	2,6	2,6	2,3
3. Sprawdzenie dawki wzbogacenia rozruchu
Obroty:	150 obr/min			Dawka:	70+/- 5
Sekcje	1	2	3	4	5	6	Średnia dawka
	6,8	6,6	6,8	6,8	6,6	6,8	6,7

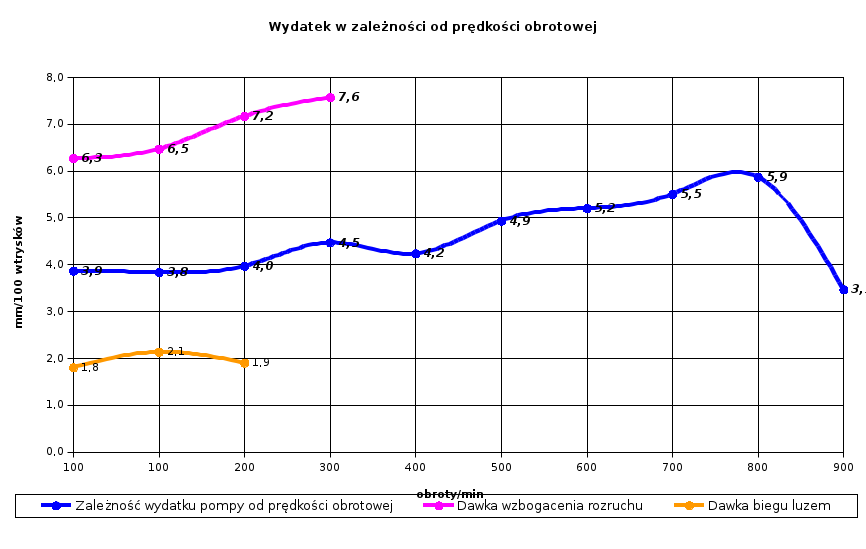

4.Charakterystyka pompy wtryskowej zależność wydateku od prędkości obrotowej
			Sekcje
obr/min	1	2	3	4	5	6	Średnia dawka
100	3,6	3,2	4,0	4,2	4,0	4,2	3,9
100	3,4	3,0	4,2	4,2	4,0	4,2	3,8
200	3,8	3,4	4,2	4,2	4,0	4,2	4,0
300	4,2	3,8	4,6	4,6	4,8	4,8	4,5
400	4,0	3,8	4,4	4,6	4,4	4,2	4,2
500	4,8	4,4	5,0	4,6	5,4	5,4	4,9
600	5,0	4,8	5,2	5,0	5,6	5,6	5,2
700	5,2	4,8	5,8	5,6	5,8	5,8	5,5
800	5,6	5,6	6,0	5,8	6,2	6,0	5,9
900	3,4	3,0	3,4	3,6	3,8	3,6	3,5
5. Badanie regulatora
Dawka	+	-
0%	320	280
0%	320	300
25%	440	400
25%	420	400
50%	720	700
50%	760	760
75%	860	860
100%	960	940
100%	940	940
6. Dawka wzbogacenia rozruchu					( listwa na max)
			Sekcje
obr/min	1	2	3	4	5	6	Srednia:
50	6,0	6,0	6,2	6,4	6,6	6,4	6,3
100	6,2	6,0	6,6	6,6	6,8	6,6	6,5
150	7,0	6,8	7,0	7,2	7,6	7,4	7,2
200	7,2	7,0	7,6	7,6	8,0	8,0	7,6
7. Dawka biegu luzem					( listwa na 0)
			Sekcje
obr/min	1	2	3	4	5	6	Srednia:
150	1,8	1,2	1,8	2,0	2,0	2,0	1,8
200	2,0	1,4	2,2	2,4	2,4	2,4	2,1
250	2,0	1,2	1,8	2,0	2,2	2,2	1,9
Nasze pomiary
1. Sprawdzenie dawki nominalnej paliwa
Obroty:	800 obr/min			Dawka:	58+/- 2
Sekcje	1	2	3	4	5	6	Średnia dawka
	54	56	55	56	56	58	56
2. Sprawdzenie dawki biegu luzem
						200
Obroty:	200 obr/min			Dawka:	15+/- 5
Sekcje	1	2	3	4	5	6	Średnia dawka
	14	10	12	16	14	14	13
3. Sprawdzenie dawki wzbogacenia rozruchu
Obroty:	150 obr/min			Dawka:	70+10/- 5
Sekcje	1	2	3	4	5	6	Średnia dawka
	72	72	72	72	74	72	72

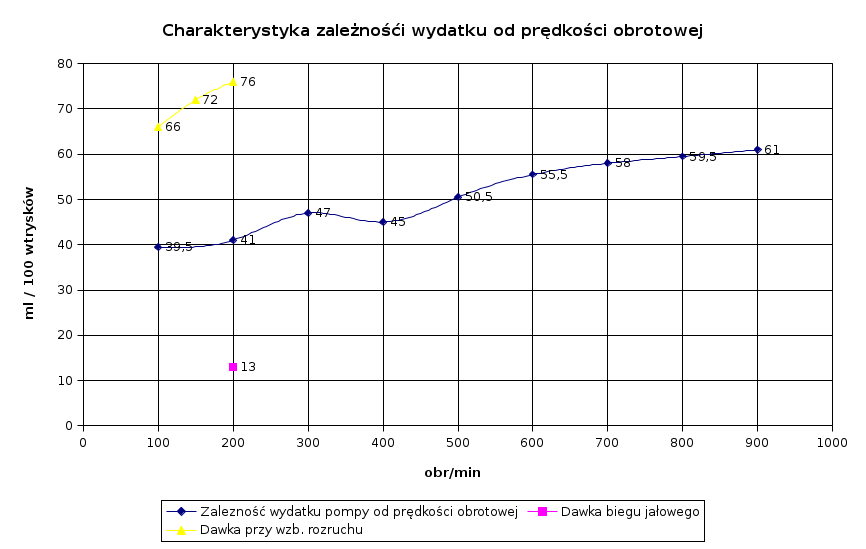

4. Charakterystyka pompy wtryskowej zależność wydatku od prędkości obrotowej
			Sekcje
obr/min	1	2	3	4	5	6		Średnia dawka
100	38	36	40	40	42	40		39,5
200	40	38	40	44	42	40		41
300	42	46	46	48	48	48		47
400	44	44	44	46	46	46		45
500	50	50	50	48	54	54		50,5
600	52	54	56	54	58	58		55,5
700	56	56	58	56	62	60		58
800	58	60	58	60	60	60		59,5
900	60	64	60	60	60	62		61
5. Badanie regulatora
Dawka	+	-
0%	280	250
50%	700	680
100%	1200	1000
6. Dawka wzbogacenia rozruchu					( listwa na max)
			Sekcje
obr/min	1	2	3	4	5	6		Średnia:
100	62	64	66	68	66	64		66
150	72	72	72	72	74	72		72
200	74	76	76	77	78	78		76
