Obwiednia momentów
Podwójnie zbrojony
Wykres

---

Sheet 1: Obwiednia momentów

l1	l2	gmin	q	Δg
5,7	4,8	27	21,6	9,5
[m]		[kN/m]
	p1	p2	MB	VA	VC	VB
1	27	27	-95,07375	60,2703947368421	44,99296875	178,236636513158
2	31,1	0	-68,5655035714286	76,6059642857143	-14,2844799107143	114,948515625
3	0	31,1	-40,9453714285714	-7,1833984962406	66,1097142857143	90,3536842105263
4	31,1	31,1	-109,510875	69,4225657894737	51,825234375	205,302199835526
																M4 [kNm]
																0
XL [m]		M1 [kNm]	M2 [kNm]	M3 [kNm]	Mmax [kNm]	Mmin [kNm]
0,0	0	0	0	0	0	0			0	0
0,1	0,57	29,967975	38,6132046428572	-4,09453714285714	68,5811796428572	25,8734378571429			-68,5811796428572	-25,8734378571429
0,2	1,14	51,16365	67,1220192857143	-8,18907428571429	118,285669285714	42,9745757142857			-118,285669285714	-42,9745757142857
0,3	1,71	63,587025	85,5264439285714	-12,2836114285714	149,113468928571	51,3034135714286			-149,113468928571	-51,3034135714286
0,4	2,28	67,2381	93,8264785714286	-16,3781485714286	161,064578571429	50,8599514285714			-161,064578571429	-50,8599514285714
0,5	2,85	62,116875	92,0221232142857	-20,4726857142857	154,138998214286	41,6441892857143			-154,138998214286	-41,6441892857143
0,6	3,42	48,22335	80,1133778571429	-24,5672228571429	128,336727857143	23,6561271428572			-128,336727857143	-23,6561271428572
0,7	3,99	25,557525	58,1002425	-28,66176	83,6577675000001	-3,10423499999997			-83,6577675000001	3,10423499999997
0,8	4,56	-5,88060000000002	25,9827171428572	-32,7562971428571	20,1021171428571	-38,6368971428572			-20,1021171428571	38,6368971428572
0,9	5,13	-46,091025	-16,2391982142857	-36,8508342857143	-46,091025	-99,1810575			46,091025	99,1810575
1,0	5,7	-95,07375	-68,5655035714286	-40,9453714285714	-95,07375	-204,584625			95,07375	204,584625
																M4 [kNm]
																0
XP [m]		M1 [kNm]	M2 [kNm]	M3 [kNm]	Mmax [kNm]	Mmin [kNm]										21,2933925
0,0	0	0	0	0	0	0			95,07375	204,584625						35,421345
0,1	0,48	18,486225	-6,85655035714286	28,1499428571429	46,6361678571429	11,6296746428571			57,572775	123,8880825						42,3838575
0,2	0,96	30,75165	-13,7131007142857	49,1344457142857	79,8860957142857	17,0385492857143			1,72537714285713	81,1450028571429						42,18093
0,3	1,44	36,796275	-20,5696510714286	62,9535085714286	99,7497835714286	16,2266239285714			-45,3421350000001	49,2290775						34,8125625
0,4	1,92	36,6201	-27,4262014285714	69,6071314285714	106,227231428571	9,19389857142857			-79,0234071428571	23,5339521428571						20,278755
0,5	2,4	30,223125	-34,2827517857143	69,0953142857143	99,3184392857143	-4,05962678571428			-99,3184392857143	4,05962678571428						-1,42049249999999
0,6	2,88	17,60535	-41,1393021428571	61,4180571428571	79,0234071428571	-23,5339521428571			-106,227231428571	-9,19389857142857						-30,28518
0,7	3,36	-1,23322499999998	-47,9958525	46,5753600000001	45,3421350000001	-49,2290775			-99,7497835714286	-16,2266239285714						-66,3153075000001
0,8	3,84	-26,2926	-54,8524028571429	24,5672228571429	-1,72537714285713	-81,1450028571429			-79,8860957142857	-17,0385492857143						-109,510875
0,9	4,32	-57,572775	-61,7089532142857	-4,6063542857143	-57,572775	-123,8880825			-46,6361678571429	-11,6296746428571
1,0	4,8	-95,07375	-68,5655035714286	-40,9453714285714	-95,07375	-204,584625			0	0

---

Sheet 2: Podwójnie zbrojony

b=	h=	B-20		A-II, 20G2Y		XC1		Ø=
0,3	0,6	fcd=	10,6	fyd=	310	cmin=	0,015	0,006
		fctm=	1,9	fyk=	355
				ξeff,lim=	0,55
MSd=	456,489
a1=	0,06		a2=	0,05
d=	0,54
xeff,lim=	0,297
As2=	0,000570986899276		Ø=	0,016
As2rz=	0,000804247719319		il. prętów	4		TAK	TAK
cnom=	0,021		cnom=	0,025
a2rz=	0,039		a2rz=	0,04
Sc=	0,35785063918174
ξeff=	0,466803299300792		TAK
xeff=	0,252073781622428		TAK	0	1
				As1=	As1=
				0	0,003390036834026
			xeff=	0,08	0,252073781622428
Ø=	0,022
il. prętów	10
As1rz=	0,003801327110844		TAK	TAK	TAK
cnom=	0,027		cnom=	0,03
a1rz=	0,069		a1rz=	0,07
drz=	0,53
xeff,limrz=	0,2915		xeffrz=	0,292168116783851
			xeffrz=	0,2915
0	1
MRd=	MRd=
0	478,353451064554
TAK

---

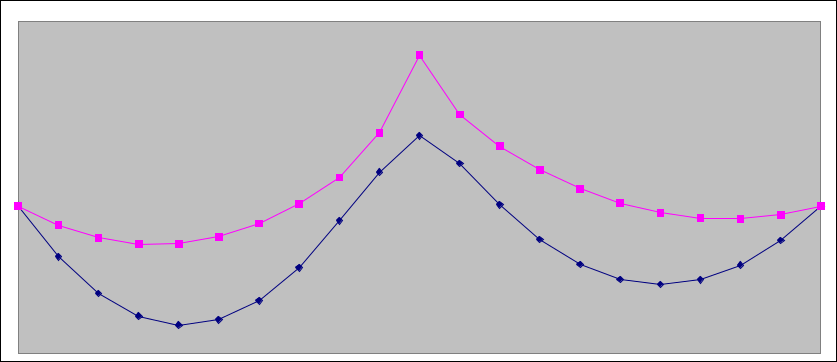

Sheet 3: Wykres
