Sheet 1: n=f(M)

1. Pomiar charakterystyk naturalnych silnika prądu stałego
	(połączenie obcowzbudne)

Parametry stałe:
	a. napięcie zasilania obwodu twornika			Ua =	220	V
	b. prąd wzbudzenia			If =	0,59	A

Wyniki pomiarów:
Moment obciążenia	Prąd twornika	Prędkość obrotowa	Moc elektryczna (wejściowa)	Moc mechaniczna (wyjściowa)	Sprawność*
Nm	A	obr/min	W	W	-
1,1	1,6	1575	352	183	0,52
2,8	3,0	1550	660	461	0,70
4,5	4,0	1535	880	727	0,83
5,7	5,0	1524	1100	910	0,83
7,2	6,0	1506	1320	1135	0,86
8,2	7,0	1497	1540	1285	0,83
9,4	8,0	1500	1760	1477	0,84
11,1	9,0	1497	1980	1742	0,88
12,2	10,0	1488	2200	1901	0,86
13,5	11,0	1483	2420	2097	0,87
14,7	12,0	1492	2640	2297	0,87
15,9	13,0	1484	2860	2471	0,86

Moc elektryczna:			Sprawność*:


Moc mechaniczna:

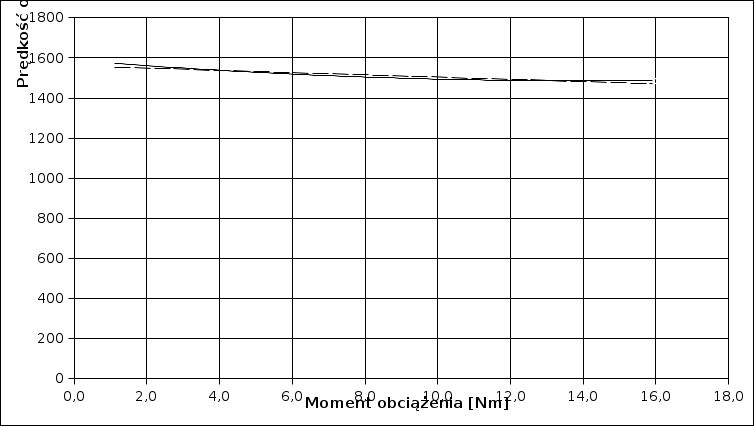

Charakterystyka mechaniczna silnika prądu stałego
	(połączenie obcowzbudne)

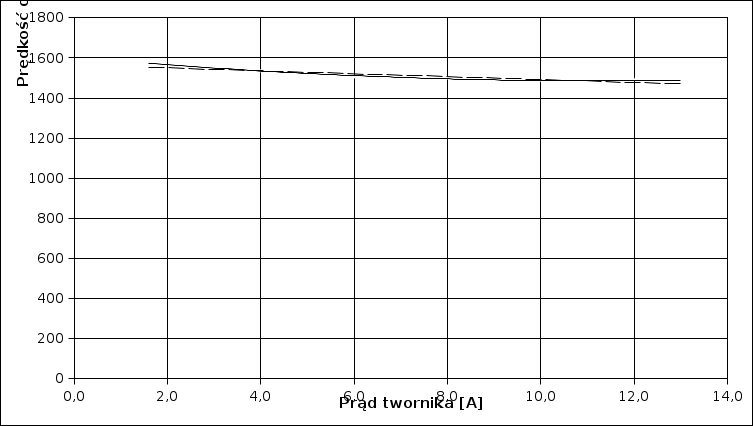

Charakterystyka zewnętrzna silnika prądu stałego
	(połączenie obcowzbudne)

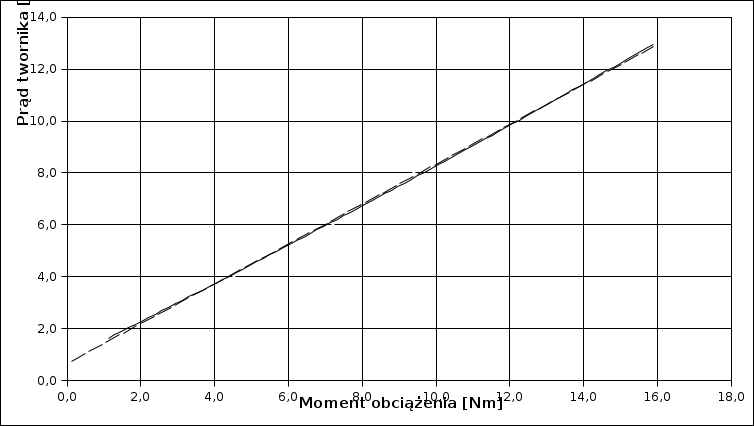

Zależność prądu twornika silnika prądu stałego od momentu obciążenia
	(połączenie obcowzbudne)

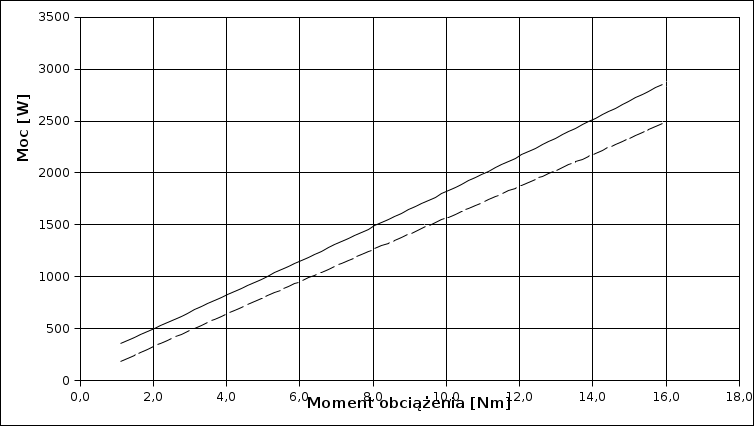

Moce w silniku prądu stałego
	(połączenie obcowzbudne)

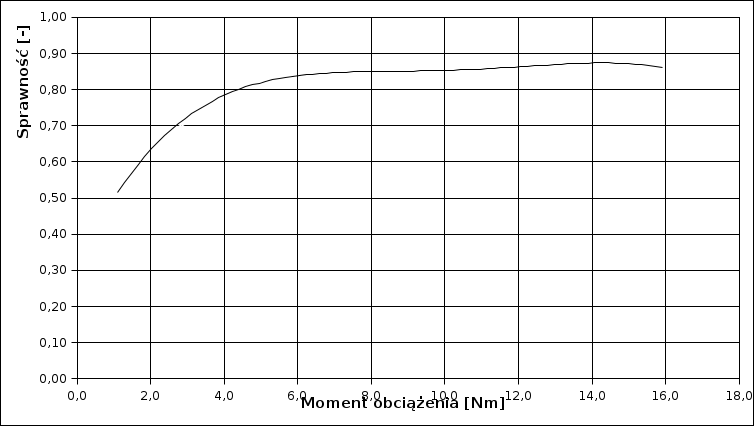

*Sprawność silnika prądu stałego**
	(połączenie obcowzbudne)

2. Regulacja prędkości silnika prądu stałego poprzez zmianę napięcia twornika
	(połączenie obcowzbudne)

Parametry stałe:
	a. prąd wzbudzenia		If =	0,58	A
	b. moment obciążenia		M =	10	Nm

Wyniki pomiarów:
Napięcie twornika	Prędkość obrotowa	Prąd twornika	Moc elektryczna (wejściowa)	Moc mechaniczna (wyjściowa)	Sprawność*
V	obr/min	A	W	W	-
60	345	7,6	456	361	0,79
80	486	7,8	624	509	0,82
100	631	8,0	800	661	0,83
120	771	8,1	972	807	0,83
140	916	8,2	1148	959	0,84
160	1059	8,3	1328	1109	0,84
180	1209	8,4	1512	1266	0,84
200	1360	8,6	1720	1424	0,83
220	1506	8,7	1914	1577	0,82
240	1646	8,8	2112	1724	0,82

Moc elektryczna:			Sprawność*:


Moc mechaniczna:

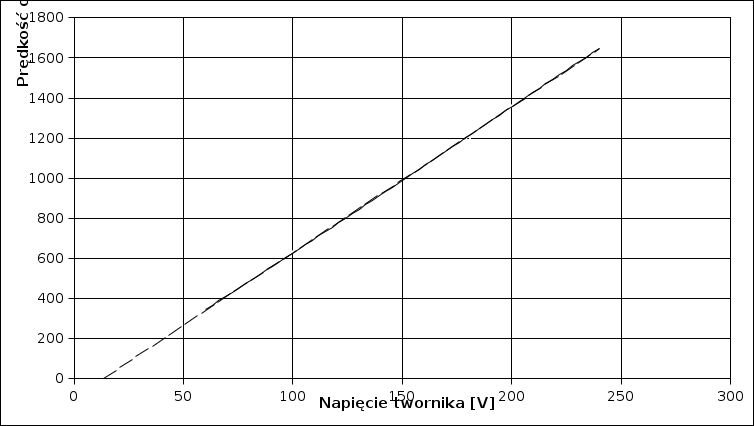

Regulacja prędkości silnika prądu stałego poprzez zmianę napięcia twornika
	(połączenie obcowzbudne)

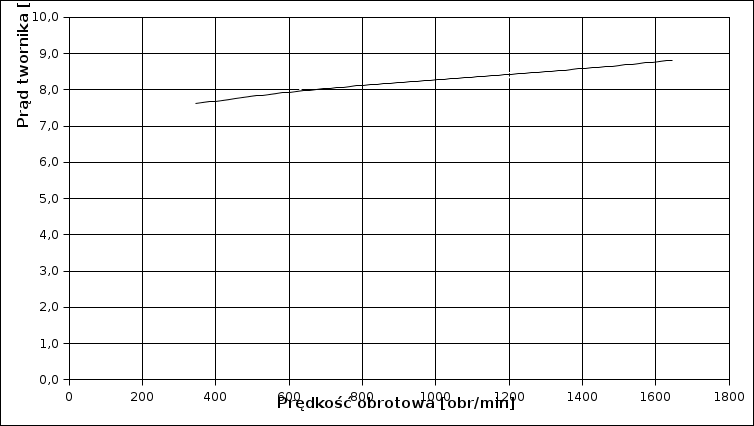

Zależność prądu twornika od prędkości obrotowej przy regulacji napięciem twornika
	(połączenie obcowzbudne)

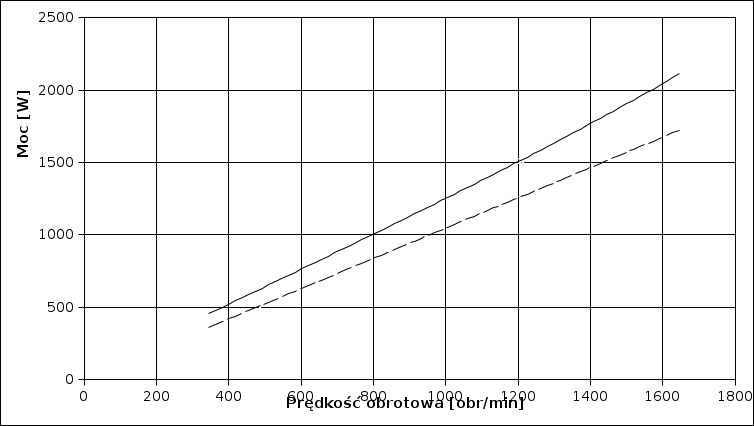

Moce w silniku prądu stałego przy regulacji prędkości napięciem twornika
	(połączenie obcowzbudne)

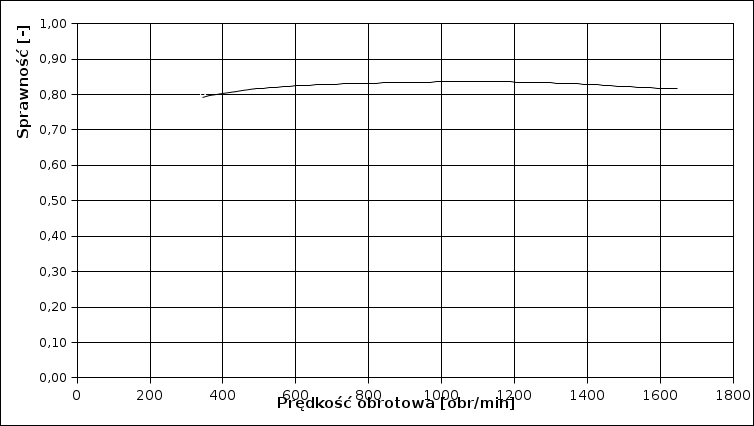

*Sprawność silnika prądu stałego przy regulacji prędkości napięciem twornika**
	(połączenie obcowzbudne)

3. Regulacja prędkości silnika prądu stałego poprzez zmianę prądu wzbudzenia
	(połączenie obcowzbudne)

Parametry stałe:
	a. napięcie twornika		Ua=	200	V
	b. moment obciążenia		M =	10	Nm

Wyniki pomiarów:
Prąd wzbudzenia	Prędkość obrotowa	Prąd twornika	Moc elektryczna (wejściowa)	Moc mechaniczna (wyjściowa)	Sprawność*
A	obr/min	A	W	W	-
0,40	1558	9,6	1920	1632	0,85
0,40	1558	9,6	1920	1632	0,85
0,42	1534	9,4	1880	1606	0,85
0,44	1510	9,2	1840	1581	0,86
0,46	1488	9,0	1800	1558	0,87
0,48	1459	9,0	1790	1528	0,85
0,50	1440	8,8	1760	1508	0,86
0,52	1420	8,6	1720	1487	0,86
0,54	1405	8,5	1700	1471	0,87
0,56	1390	8,4	1680	1456	0,87
0,65	1327	8,0	1600	1390	0,87

Moc elektryczna:			Sprawność*:


Moc mechaniczna:

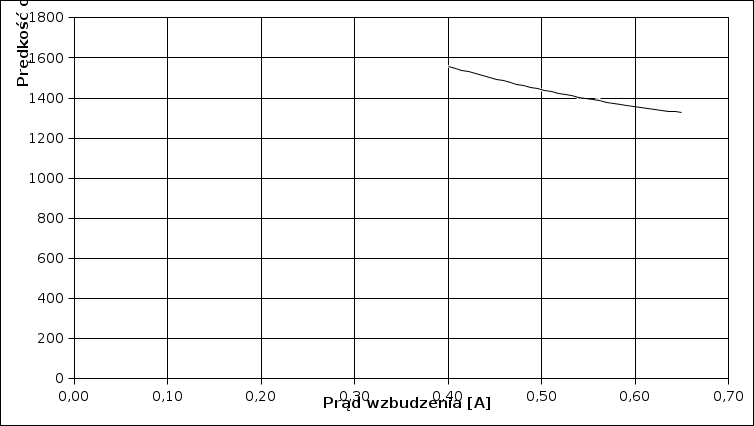

Regulacja prędkości silnika prądu stałego poprzez zmianę prądu wzbudzenia
	(połączenie obcowzbudne)

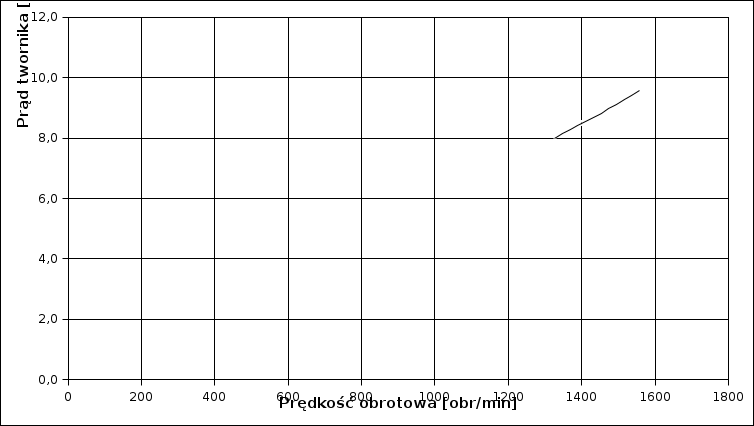

Zależność prądu twornika od prędkości obrotowej przy regulacji prądem wzbudzenia
	(połączenie obcowzbudne)

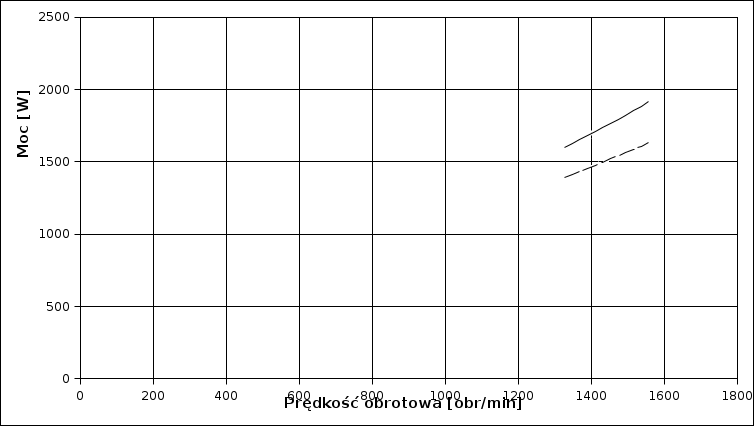

Moce w silniku prądu stałego przy regulacji prędkości prądem wzbudzenia
	(połączenie obcowzbudne)

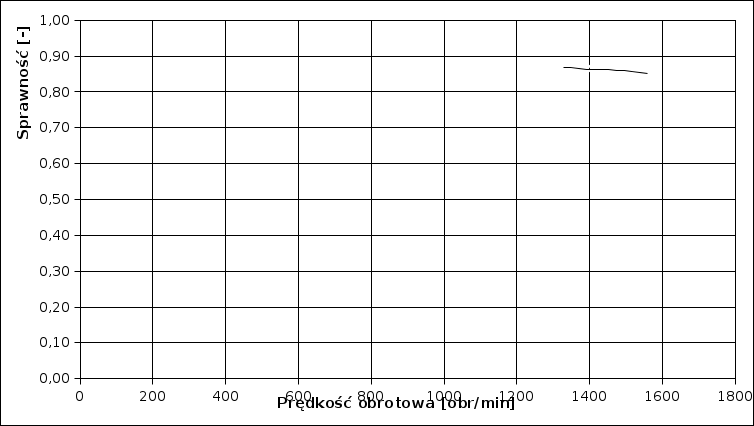

*Sprawność silnika prądu stałego przy regulacji prędkości prądem wzbudzenia**
	(połączenie obcowzbudne)

4. Pomiar charakterystyki regulacji silnika prądu stałego
	(połączenie obcowzbudne)

Parametry stałe:
	a. napięcie zasilania obwodu twornika			Ua =	220	V
	b. prędkość obrotowa			n =	1550	obr/min

Wyniki pomiarów:
Moment obciążenia	Prąd twornika	Prąd wzbudzenia	Moc elektryczna (wejściowa)	Moc mechaniczna (wyjściowa)	Sprawność*
Nm	A	A	W	W	-
1,0	1,6	0,61	352	162	0,46
3,0	3,0	0,56	660	487	0,74
4,2	4,0	0,56	880	682	0,77
5,8	5,0	0,54	1100	941	0,86
7,0	6,0	0,53	1320	1136	0,86
8,2	7,0	0,52	1540	1331	0,86
9,4	8,0	0,51	1760	1526	0,87
10,6	9,0	0,51	1980	1721	0,87
11,8	10,0	0,51	2200	1915	0,87
12,6	11,0	0,50	2420	2045	0,85
14,0	12,0	0,50	2640	2272	0,86
15,2	13,0	0,50	2860	2467	0,86

Moc elektryczna:			Sprawność*:


Moc mechaniczna:

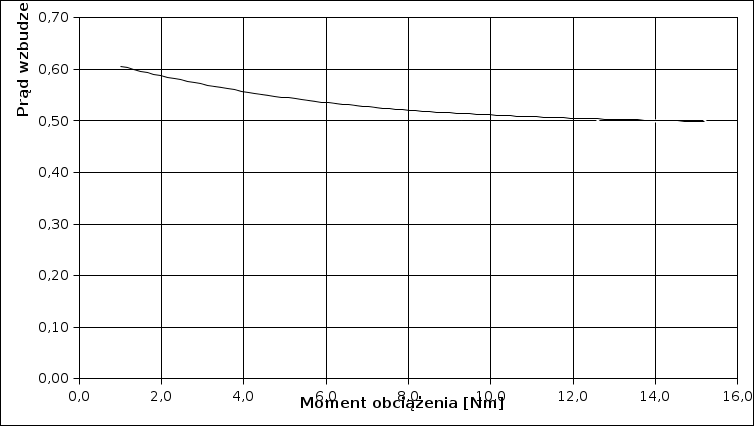

Charakterystyka regulacji silnika prądu stałego (zależność od momentu obciążenia)
	(połączenie obcowzbudne)

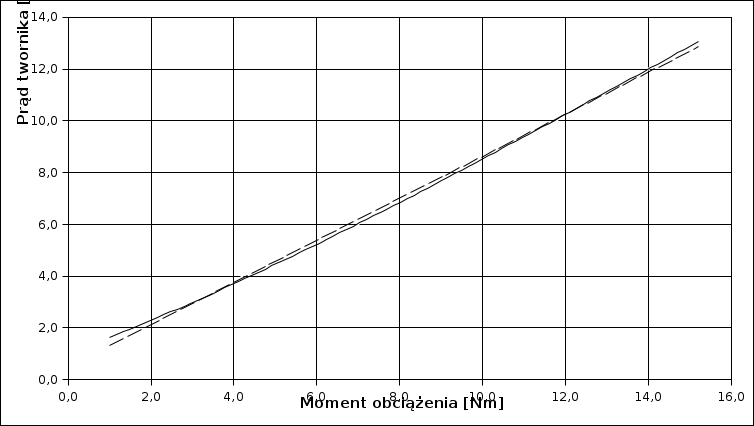

Zależność prądu twornika silnika prądu stałego od momentu obc. (przy stałej prędkości)
	(połączenie obcowzbudne)

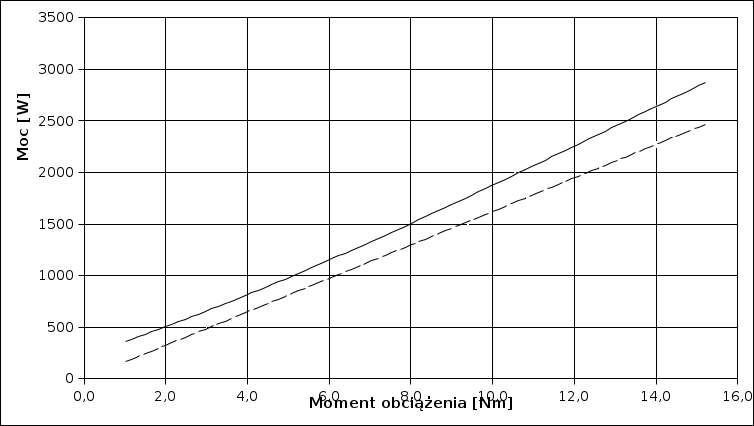

Moce w silniku prądu stałego przy stałej prędkości obrotowej
	(połączenie obcowzbudne)

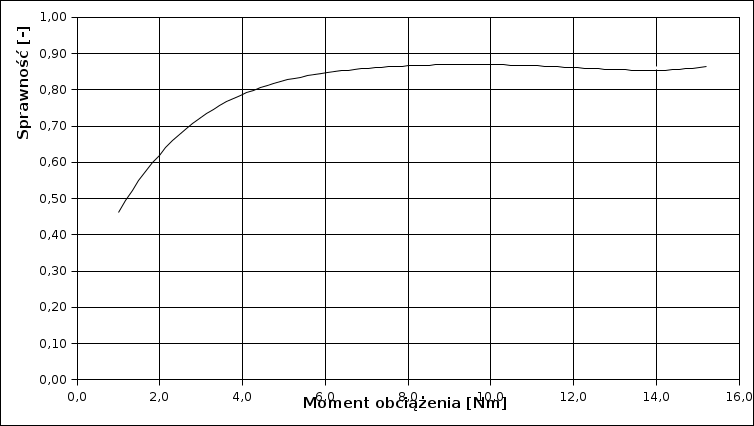

*Sprawność silnika prądu stałego (przy stałej prędkości)**
	(połączenie obcowzbudne)

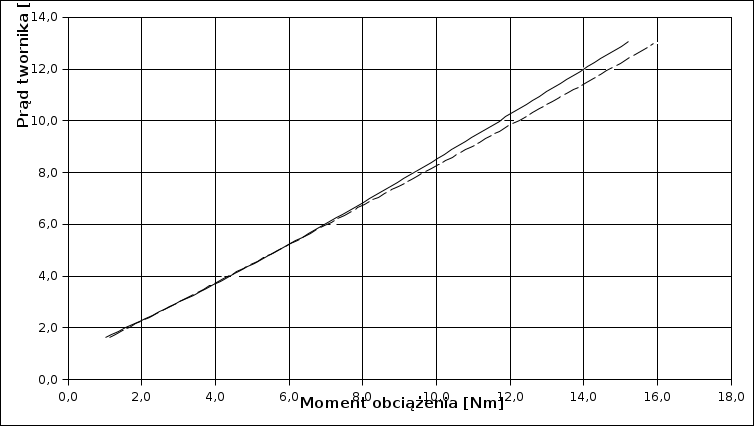

Porónanie zależność prądu twornika silnika prądu stałego od momentu obciążenia
	przy stałej prędkości oraz stałym wzbudzeniu
