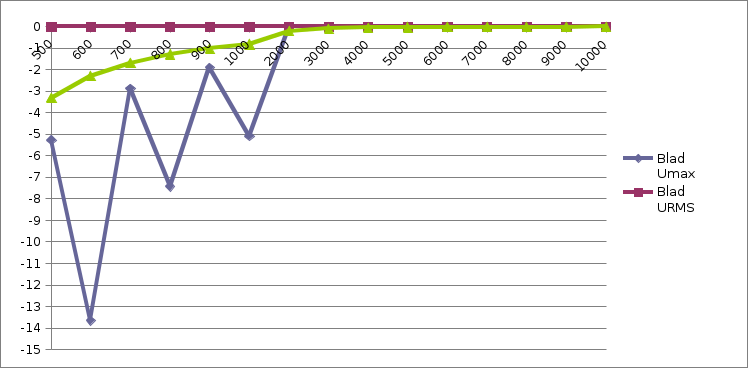

Sheet 1: Arkusz1

	Parametry sygnału: Asyg = 325.27V fsyg = 50Hz
	= 0 stopni
	Parametry próbkowania: SR = zmienne Tp = 200ms n = zmienne
	Lp.	Szybkość próbkowania SR	Liczba próbek n	Umax	URMS	Uśr	Błąd Umax	Błąd URMS	Błąd Uśr	Współ. szczytu ks	Współ. kształtu kk
	-	SPS	-	V	V	V	%	%	%	-	-
	1	500	100	308,342	230,001	200,216	-5,2659	0	-3,3117	1,33974	1,14876
	2	600	120	280,799	230,001	202,321	-13,6719	0	-2,2951	1,22086	1,13681
	3	700	140	315,876	230,001	203,586	-2,888	0	-1,6842	1,37337	1,12975
	4	800	160	301,129	230,001	204,405	-7,4219	0	-1,2884	1,30925	1,12522
	5	900	180	319,077	230,001	204,966	-1,9039	0	-1,0175	1,38729	1,12214
	6	1000	200	308,752	230,001	205,367	-5,0781	0	-0,8238	1,3424	1,11995
	7	2000	400	325,27	230,001	206,647	0	0	-0,2057	1,41421	1,11301
	8	3000	600	325,27	230,001	206,884	0	0	-0,0914	1,41421	1,11174
	9	4000	800	325,27	230,001	206,967	0	0	-0,0514	1,41421	1,11129
	10	5000	1000	325,27	230,001	207,005	0	0	-0,0329	1,41421	1,11109
	11	6000	1200	325,27	230,001	207,026	0	0	-0,0228	1,41421	1,11091
	12	7000	1400	325,27	230,001	207,039	0	0	-0,0168	1,41421	1,11091
	13	8000	1600	325,27	230,001	207,047	0	0	-0,0129	1,41421	1,11086
	14	9000	1800	325,27	230,001	207,052	0	0	-0,0102	1,41421	1,11083
	15	10000	2000	325,27	230,001	207,056	0	0	-0,0082	1,41421	1,11081

---

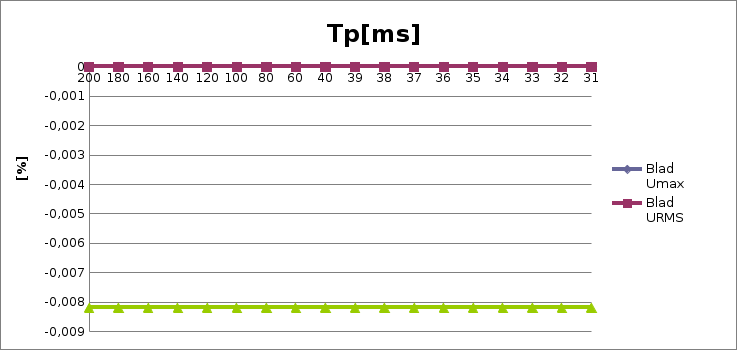

Sheet 2: Arkusz2

Parametry sygnału: Asyg = 325.27V fsyg = 50Hz
= 0 stopni
Parametry próbkowania: SR = 10000 Tp = zmienne n = zmienne
Lp.	Długość okna pomiarowego Tp	Liczba okresów Nokr	Umax	URMS	Uśr	Błąd Umax	Błąd URMS	Błąd Uśr	Współ. szczytu ks	Współ. kształtu kk
-	ms	-	V	V	V	%	%	%	-	-
1	200	10	325,27	230,001	207,056	0	0	-0,0082	1,41421	1,11081
2	180	9	325,27	230,001	207,056	0	0	-0,0082	1,41421	1,11081
3	160	8	325,27	230,001	207,056	0	0	-0,0082	1,41421	1,11081
4	140	7	325,27	230,001	207,056	0	0	-0,0082	1,41421	1,11081
5	120	6	325,27	230,001	207,056	0	0	-0,0082	1,41421	1,11081
6	100	5	325,27	230,001	207,056	0	0	-0,0082	1,41421	1,11081
7	80	4	325,27	230,001	207,056	0	0	-0,0082	1,41421	1,11081
8	60	3	325,27	230,001	207,056	0	0	-0,0082	1,41421	1,11081
9	40	2	325,27	230,001	207,056	0	0	-0,0082	1,41421	1,11081
10	39	1,95	325,27	230,001	207,056	0	0	-0,0082	1,41421	1,11081
11	38	1,9	325,27	230,001	207,056	0	0	-0,0082	1,41421	1,11081
12	37	1,85	325,27	230,001	207,056	0	0	-0,0082	1,41421	1,11081
13	36	1,8	325,27	230,001	207,056	0	0	-0,0082	1,41421	1,11081
14	35	1,75	325,27	230,001	207,056	0	0	-0,0082	1,41421	1,11081
15	34	1,7	325,27	230,001	207,056	0	0	-0,0082	1,41421	1,11081
16	33	1,65	325,27	230,001	207,056	0	0	-0,0082	1,41421	1,11081
17	32	1,6	325,27	230,001	207,056	0	0	-0,0082	1,41421	1,11081
18	31	1,55	325,27	230,001	207,056	0	0	-0,0082	1,41421	1,11081

---

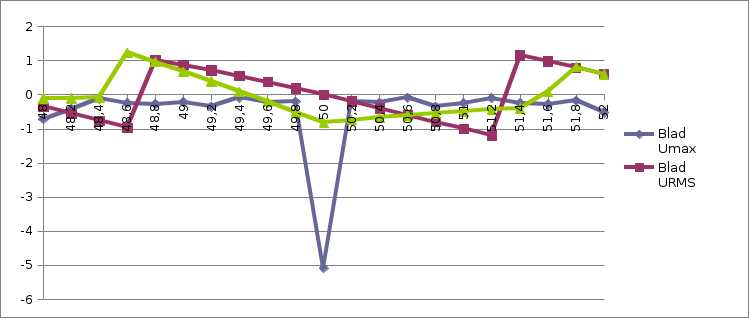

Sheet 3: Arkusz3

Parametry sygnału: Asyg = 325.27V fsyg = zmienna
= 0 stopni
Parametry próbkowania: SR = 1000 Tp = 50ms n = 50
Lp.	częstotliwość sygnału fsyg	Liczba próbek w okresię nokr	Umax	URMS	Uśr	Błąd Umax	Błąd URMS	Błąd Uśr	Współ. szczytu ks	Współ. kształtu kk
-	Hz	-	V	V	V	%	%	%	-	-
1	48	20,833	322,952	229,187	206,848	-0,7127	-0,3535	-0,1087	1,40912	1,108
2	48,2	20,747	323,901	228,732	206,86	-0,421	-0,5514	-0,1031	1,41607	1,10574
3	48,4	20,661	324,879	228,263	206,908	-0,1201	-0,7555	-0,0797	1,42327	1,10321
4	48,6	20,576	324,477	227,783	209,637	-0,2437	-0,9642	1,2382	1,4245	1,08656
5	48,8	20,492	324,4	232,337	209,063	-0,2675	1,016	0,9607	1,39625	1,11133
6	49	20,408	324,59	232,008	208,476	-0,2091	0,8727	0,6775	1,39905	1,11287
7	49,2	20,325	324,122	231,65	207,878	-0,3528	0,7171	0,3885	1,39919	1,11436
8	49,4	20,243	324,981	231,267	207,268	-0,0888	0,5506	0,0939	1,40522	1,11579
9	49,6	20,161	324,507	230,862	206,646	-0,2347	0,3746	-0,2064	1,40563	1,11719
10	49,8	20,080	324,603	230,439	206,012	-0,2052	0,1906	-0,5123	1,40863	1,11857
11	50	20,000	308,752	230,001	205,367	-5,0781	0	-0,8238	1,3424	1,11995
12	50,2	19,920	324,603	229,551	205,528	-0,2052	-0,1956	-0,7461	1,41408	1,11688
13	50,4	19,841	324,507	229,093	205,678	-0,2347	-0,3948	-0,6739	1,41649	1,11384
14	50,6	19,763	324,981	228,03	205,816	-0,0888	-0,5958	-0,6074	1,42143	1,11085
15	50,8	19,685	324,122	228,167	205,942	-0,3528	-0,7972	-0,5465	1,4255	1,10792
16	51	19,608	324,468	227,707	206,056	-0,2466	-0,9973	-0,4912	1,42494	1,10507
17	51,2	19,531	324,973	227,253	206,159	-0,0913	-1,1947	-0,4417	1,43001	1,10232
18	51,4	19,455	324,459	232,659	206,25	-0,2492	1,1559	-0,3978	1,39457	1,12805
19	51,6	19,380	324,368	232,253	207,265	-0,2774	0,9793	0,0924	1,39661	1,12056
20	51,8	19,305	324,719	231,833	208,76	-0,1694	0,7965	0,8145	1,40066	1,11052
21	52	19,231	323,585	231,401	208,302	-0,5181	0,6088	0,596	1,39837	1,11086

---

Sheet 4: Arkusz4

Parametry sygnału: Asyg = 325.27V fsyg = 51,29
= 0 stopni
Parametry próbkowania: SR = zmienne Tp = 50ms n = zmienne
Lp.	Szybkość próbkowania SR	Liczba próbek n	Liczba próbek w okresię nokr	Umax	URMS	Uśr	Błąd Umax	Błąd URMS	Błąd Uśr
-	SPS	-	-	V	V	V	%	%	%
0	1000	50	19,497	324,381	227,052	206,201	-0,2734	-1,2822	-0,4212
1	975	48,75	19,010	323,586	230,06	206,681	-0,5177	0,0256	-0,1894
2	923	46,15	17,996	319,242	229,974	204,983	-1,8533	-0,0114	-1,0097
3	872	43,6	17,001	323,261	230,01	207,622	-0,6175	0,0041	0,2648
4	821	41,05	16,007	301,129	230,048	204,525	-7,4222	-0,0207	-1,2305
5	769	38,45	14,993	322,294	229,964	206,314	-0,9151	-0,0158	-0,3667

---

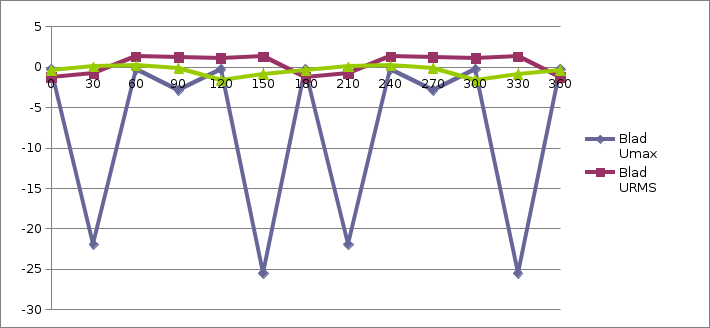

Sheet 5: Arkusz5

Parametry sygnału: Asyg = 325.27V fsyg = 51,29
= zmienne
Parametry próbkowania: SR = 1000 Tp = 50ms n = 50 nokr =
Lp.	Faza sygnału φsyg	Liczba próbek fazy nφ	Umax	URMS	Uśr	Błąd Umax	Błąd URMS	Błąd Uśr	Współ. szczytu ks	Współ. kształtu kk
-	o	-	V	V	V	%	%	%	-	-
1	0	0,000	324,381	227,052	206,201	-0,2734	-1,2822	-0,4212	1,42867	1,10112
2	30	1,625	253,726	228,136	207,174	-21,9952	-0,8106	0,0486	1,11217	1,10118
3	60	3,249	324,368	232,99	207,404	-0,2773	1,2998	0,1599	1,3922	1,12336
4	90	4,874	315,881	232,789	206,713	-2,8865	1,2124	-0,1738	1,35694	1,12616
5	120	6,499	324,38	232,426	203,661	-0,2735	1,0547	-1,6479	1,39563	1,14124
6	150	8,124	242,296	232,942	205,176	-25,5092	1,2787	-0,9161	1,04016	1,13532
7	180	9,748	324,381	227,052	206,201	-0,2734	-1,2822	-0,4212	1,42867	1,10112
8	210	11,373	253,726	228,136	207,174	-21,9952	-0,8106	0,0486	1,11217	1,10118
9	240	12,998	324,368	232,99	207,404	-0,2773	1,2998	0,1599	1,3922	1,12336
10	270	14,623	315,881	232,789	206,713	-2,8865	1,2124	-0,1738	1,35694	1,12614
11	300	16,247	324,38	232,426	203,661	-0,2735	1,0547	-1,6479	1,39563	1,14124
12	330	17,872	242,296	232,942	205,176	-25,5092	1,2787	-0,9161	1,04016	1,13532
13	360	19,497	324,381	227,052	206,201	-0,2734	-1,2822	-0,4212	1,4267	1,10112
