ZESTAWIENIE OBCIĄŻEŃ
Wys. Płyty=	0,10m		Rozstaw żeber=	2,40m		Rozstaw podciągu=	5,80m
			Wys. żebra=	0,40m		Wys. Podciągu=	0,60m
			Szer. żebra=	0,20m		Szer. Podciągu=	0,30m
1. PŁYTA
rodzaj obciążenia stałego:			grubość[m]	gęstość [kN/m3]	obc. char. [kN/m2]	g	obc. oblicz.[kN/m2]
[1]			[2]	[3]	[2]x[3]	[5]	[2]x[3]x[5]
Posadzka żywiczna			0,01	13	0,13	1,3	0,169
Wylewka cementowo-wapienna			0,04	24	0,96	1,3	1,248
Paroizolacja			-	-	0,05	1,2	0,06
Płyta żelbetowa			0,1	24	2,40	1,1	2,64
Tynk cementowo-wapienny			0,015	19	0,285	1,3	0,3705
RAZEM:					3,825		4,4875
obciążenia zmienne
Pomieszczenia produkcyje (wg PN-B/02003-1982 Tabl.1-C-4)					5,00	1,2	6
2. ŻEBRO
rodzaj obciążenia stałego:					obc. char. [kN/m]	g	obc. oblicz.[kN/m]
Obciążenia z płyty			3,825	*2,40	9,18	-	10,77		żebra co	2,4
Ciężar własny żebra			(hż-hf)*bż*24		1,44	1,1	1,584
									hż=	0,4
Tynk cem.-wap. na pow bocznych			2*(hż-hf)*0.015*19		0,17	1,3	0,2223		hf=	0,1
									bż=	0,2
RAZEM:					10,791		12,5763
obciążenia zmienne
Przenoszone z płyty 5*2,40					12,00	-	14,4
3. PODCIĄG
rodzaj obciążenia stałego:					obc. char.	g	obc. Oblicz.
					[kN]		[kN]
Obciążenia z żebra w			10,791	*5,80	62,5878	-	72,94254
Ciężar własny podciągu w			(hp-hf)*bp*24		3,6	1,1	3,96		podciągi co	5,8
Tynk cem.-wap. na pow bocznych			2*(hż-hf)*0.015*19		0,09	1,3	0,11115		hp=	0,6
RAZEM OBCIĄŻENIE PODCIĄGU I TYNKU [kN/m]:					66,2733		77,01369		bp=	0,3
obciążenia zmienne
Przenoszone z żeber w [kN] 12.00*5.80					69,60	-	83,52

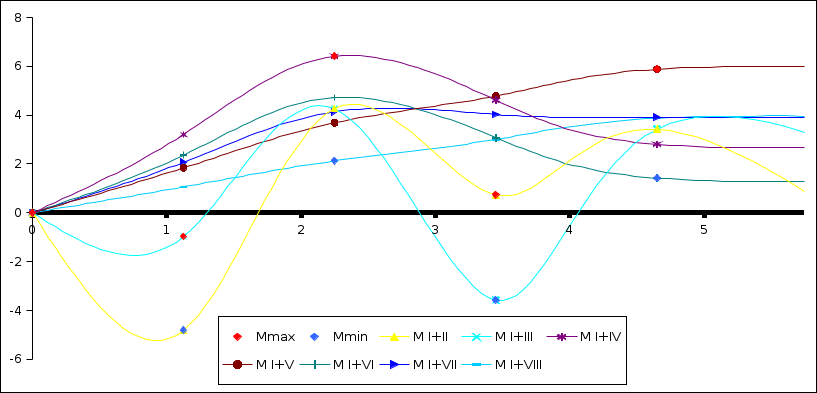

4. Wykres momentów maksymalnych i obwiedni dla płyty według tablic Winklera
Wartość obliczeniowa obciążenia stałego Qsf=					4,4875	kN/m2
Wartość obliczeniowa obciążenia zmiennego Qzf=					6	kN/m2
Tablica winklera dla belki pięcioprzęsłowej symetrycznej
schemat		MA	MA-B	MB	MB-C	MC	MC-D
I		0	0,0781	-0,105	0,0331	-0,079	0,0462
II		0	0,1	-0,053	-0,0461	-0,04	0,0855
III		0	-0,0263	-0,053	0,0787	-0,04	-0,0395
IV				-0,119		-0,022
V				-0,035		-0,111
VI				-0,067		0,018
VII				-0,049		-0,054
VIII				0,013		-0,053
Dł. Efektywna Leff=		0	2,25	2,325	2,4	2,4	2,4
Kombinacje		Wartości momentów (np. ( 0,0781*Qsf+0,1*Qzf)*Leff^2 )
I+II		0	-4,811773359375	4,2660516796875	0,7376472	3,424392	-4,1490576
I+III		0	-0,975410859375	4,2660516796875	-3,5754408	3,424392	0,1709424
I+IV		0	3,20333958984375	6,4066791796875	4,60449558984375	2,802312	2,802312
I+V		0	1,84112208984375	3,6822441796875	4,78019808984375	5,878152	5,878152
I+VI		0	2,36006208984375	4,7201241796875	3,07001808984375	1,419912	1,419912
I+VII		0	2,06815833984375	4,1363166796875	4,02227433984375	3,908232	3,908232
I+VIII		0	1,06271208984375	2,1254241796875	2,99954808984375	3,873672	3,873672
		A	A-B	B	B-C	C	C-D
	L	0	1,125	2,25	3,45	4,65	7,05
	Mmax	0	-0,975410859375	6,4066791796875	0,7376472	5,878152	0,1709424
	Mmin	0	-4,811773359375	2,1254241796875	-3,5754408	1,419912	-4,1490576
5. Wykres momentów maksymalnych i obwiedni dla podciągu według tablic Winklera
Wartość obliczeniowa obciążenia stałego Qsp=					149,95623	kN/m2
Wartość obliczeniowa obciążenia zmiennego Qzp=					83,52	kN/m2
Tablica winklera dla belki trójprzęsłowej symetrycznej
schemat		MA	MA-B	MB	MB-C	MC
I		0	0,313	-0,375	0,125	-0,375
II		0	0,406	-0,188	-0,188	-0,188
III		0	-0,094	-0,188	0,313	-0,188
IV				-0,437		-0,125
V				-0,25		-0,25
Dł. Efektywna Lefp=		0	6,95	7,075	7,2	7,075
Kombinacje		Wartości momentów (np. ( 0,313*Qsp+0,1*Qzp)*Lefp )
I+II		0	-561,8756689305	508,94257471875	-21,907935	508,94257471875		0
I+III		0	-271,6436689305	508,94257471875	-323,181279	508,94257471875		0
I+IV		0	328,038835359375	656,07767071875	563,89664671875	471,71562271875		0
I+V		0	272,789311359375	545,57862271875	545,57862271875	545,57862271875		0
		A	A-B	B	B-C	C		D
	L	0	3,475	6,95	10,55	14,15		21,1
	Mmax	0	-271,6436689305	656,07767071875	-21,907935	545,57862271875		0
	Mmin	0	-561,8756689305	508,94257471875	-323,181279	471,71562271875		0
