Krzywa Przejsciowa

OBLICZENIA KRZYWEJ PRZEJŚCIOWEJ

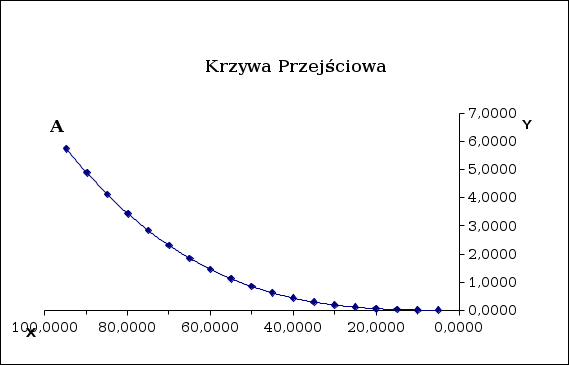

Punkty pośrednie krzywej przejściowej











































A [m] L [m] X [m] Y [m]



















157,5 5 5,0000 0,0008











157,5 10 10,0000 0,0067










157,5 15 15,0000 0,0227










157,5 20 19,9999 0,0537










157,5 25 24,9996 0,1050










157,5 30 29,9990 0,1814










157,5 35 34,9979 0,2881










157,5 40 39,9958 0,4300










157,5 45 44,9925 0,6122










157,5 50 49,9873 0,8397










157,5 55 54,9796 1,1175










157,5 60 59,9684 1,4507














157,5 65 64,9529 1,8442














157,5 70 69,9317 2,3029














157,5 75 74,9036 2,8319














157,5 80 79,8669 3,4359








Wprowadź dane :
157,5 85 84,8197 4,1199











Dane Jednostki
157,5 90 89,7601 4,8886

Promień łuku poziomego R = 260 [m]
157,5 95 94,6856 5,7469
Prędkość projektowa Vp = 60 [km/h]





Kąt zwrotu trasy a = 56 [stopnie]





Dopuszczalny przyrost przyspieszenia dośrodkowego k = 0,7 [m/s3]












Warunki na przyjęcie parametru a krzywej przejściowej








Wynik Jednostki





Warunek min. czasu przejazdu a > 93,7 [m]





Warunek łagodnego zwiększenia przyspieszenia a > 81,0 [m]





Warunek estetyczny a > 86,7 [m]





Warunek estetyczny a < 260,0 [m]





Warunek min. wartości przesunięcia łuku kołowego od głównej stycznej a > 120,5 [m]





Warunek max. wartości przesunięcia łuku kołowego od głównej stycznej a < 180,2 [m]
















Parametr a proponowany przez program a = 151,0 [m]












Przyjmij wstępnie parametr a a = 155,0 [m]





Długość krzywej przejściowej L wynosi: L = 95,0 [m]





Ostatecznie parametr A krzywej przejściowej wynosi: A = 157,5 [m]

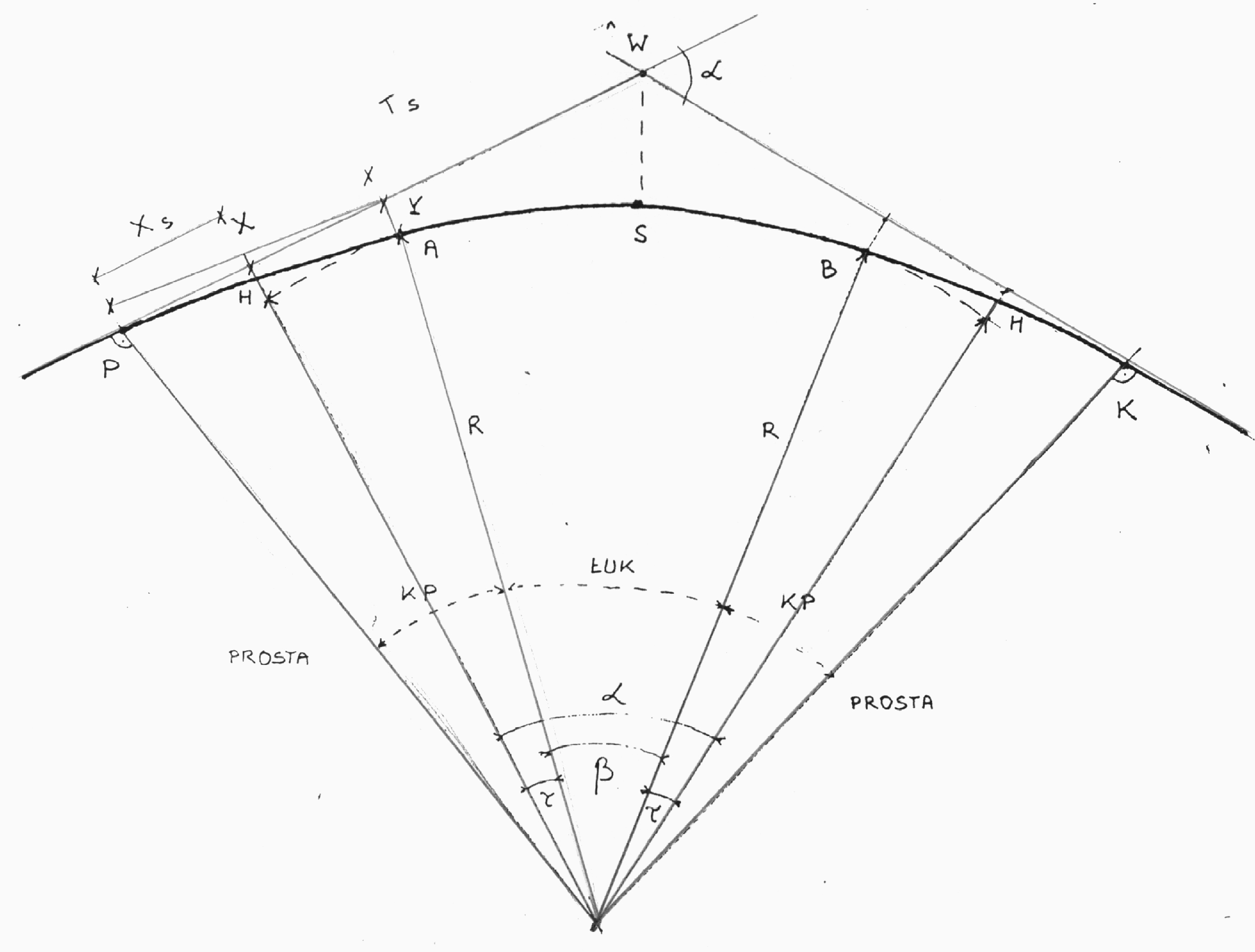

Tyczenie krzywej prześciowej








Wynik Jednostki





Współrzędna X X = 94,69 [m]





Współrzędna Y Y = 5,75 [m]





Odsunięcie H H = 1,45 [m]





Długość stycznej koła krzywizny Ts Ts = 139,01 [m]





Kąt zwrotu stycznej do krzywej t t = 10,47 [stopnie]





Odcięta środka o koła krzywizny Xs Xs = 47,45 [m]

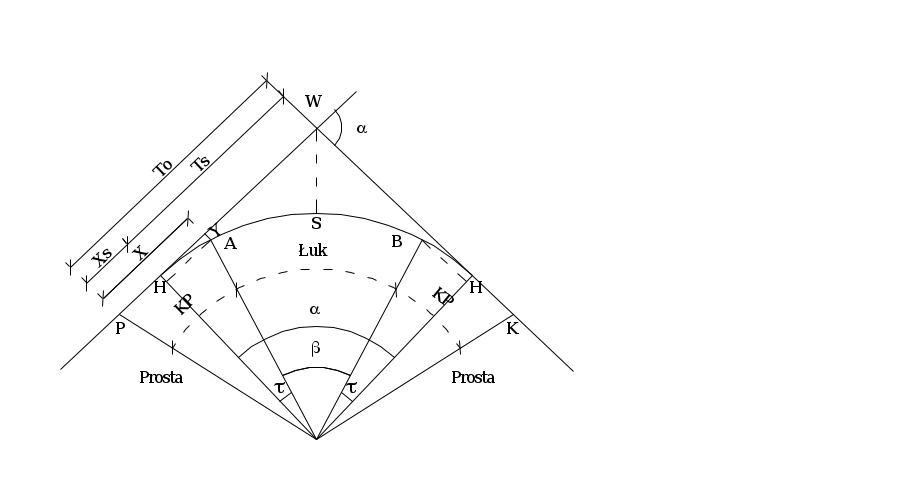

Długość stycznej całkowitej odcinka krzywoliniowego trasy



















































Wynik Jednostki
























To= 186,46 [m]
























SW = 36,11 [m]
























b = 35,07 [stopnie]
























ASB= 159,12 [m]
























PA = 95,00 [m]
























PK = 349,12 [m]


















































OBJAŚNIENIA :






















































w pole należy wpisać dane ( w jednostkach wg tabeli)






















w tym polu uzyskujemy wynik parametru a proponowany przez program


















w to pole wpisujemy przyjętą wartość parametru "a" z wyżej wymienionych warunków (może to być wartość proponowana przez program)
