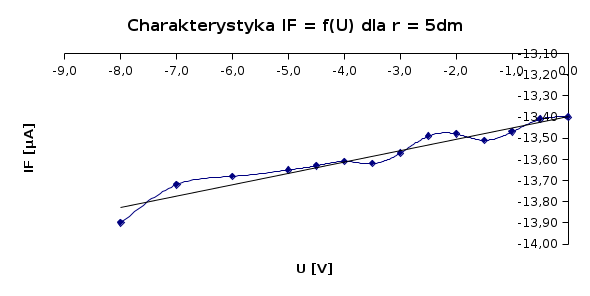

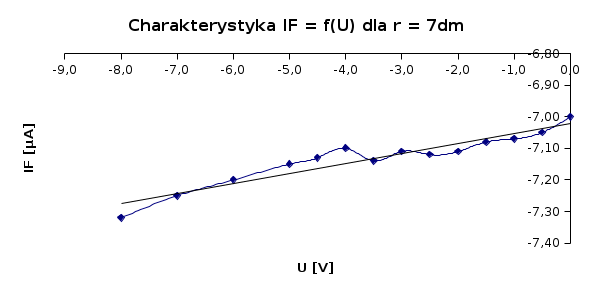

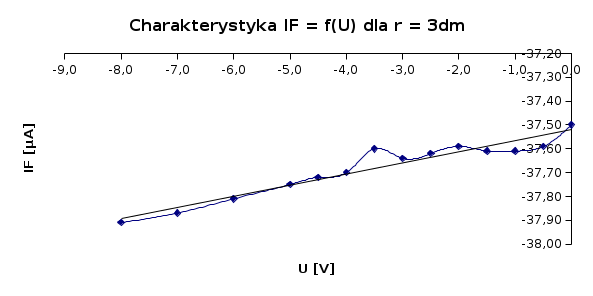

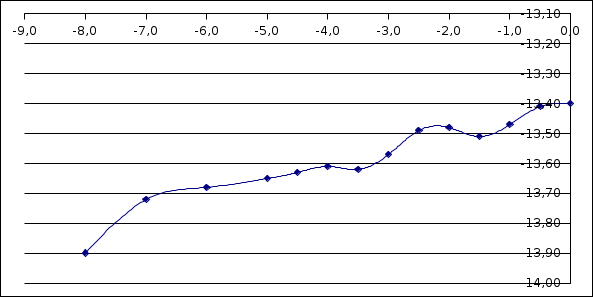

Zestawienie wyników zmierzonych prądów zaporowych i przewodzenia oraz ich niepewności dla podanych odległości




























































U [V] Delta U r=7 [dm] r=5 [dm] r=3 [dm] r= 1 [dm]





If [miA] delta I [miA] If [miA] delta I [miA] If [miA] delta I [miA] If [miA] delta I [miA]

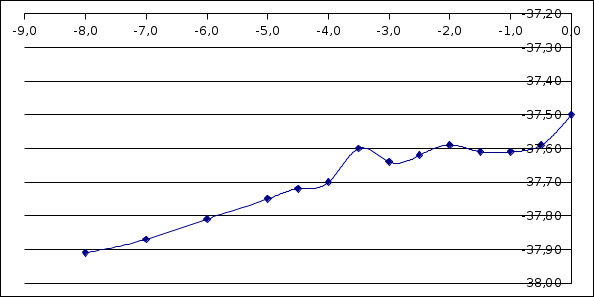

-8,0 -0,008 -7,32 -0,037 -13,90 -0,070 -37,91 -0,190 -316,6 -1,583





-7,0 -0,007 -7,25 -0,036 -13,72 -0,069 -37,87 -0,189 -316,1 -1,581





-6,0 -0,006 -7,20 -0,036 -13,68 -0,068 -37,81 -0,189 -314,2 -1,571





-5,0 -0,005 -7,15 -0,036 -13,65 -0,068 -37,75 -0,189 -313,5 -1,568





-4,5 -0,005 -7,13 -0,036 -13,63 -0,068 -37,72 -0,189 -313,4 -1,567





-4,0 -0,004 -7,10 -0,036 -13,61 -0,068 -37,70 -0,189 -312,1 -1,561





-3,5 -0,004 -7,14 -0,036 -13,62 -0,068 -37,60 -0,188 -311,5 -1,558





-3,0 -0,003 -7,11 -0,036 -13,57 -0,068 -37,64 -0,188 -312,2 -1,561





-2,5 -0,003 -7,12 -0,036 -13,49 -0,067 -37,62 -0,188 -312,4 -1,562





-2,0 -0,002 -7,11 -0,036 -13,48 -0,067 -37,59 -0,188 -311,6 -1,558





-1,5 -0,002 -7,08 -0,035 -13,51 -0,068 -37,61 -0,188 -312,2 -1,561





-1,0 -0,001 -7,07 -0,035 -13,47 -0,067 -37,61 -0,188 -311,1 -1,556





-0,5 -0,001 -7,05 -0,035 -13,41 -0,067 -37,59 -0,188 -310,4 -1,552





0,0 0,000 -7,00 -0,035 -13,40 -0,067 -37,50 -0,188 -309,6 -1,548


















































































































































































































































































































































































Sheet 2: Arkusz2

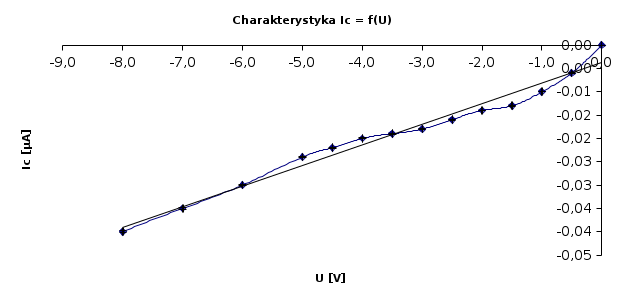

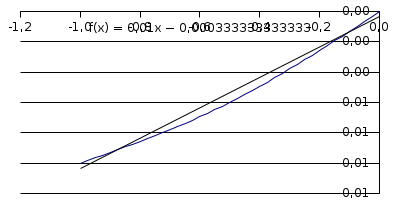

Zestawienie wyników zmierzonych prądu "ciemnego" płynącego w kierunku zaporowym i przewodzenia oraz niepewności pomiarów.






































































U [V] delta U Ic [miA] delta Ic









-8,0 -0,0080 -0,04 -0,0002









-7,0 -0,0070 -0,04 -0,0002









-6,0 -0,0060 -0,03 -0,0002









-5,0 -0,0050 -0,02 -0,0001









-4,5 -0,0045 -0,02 -0,0001









-4,0 -0,0040 -0,02 -0,0001









-3,5 -0,0035 -0,02 -0,0001









-3,0 -0,0030 -0,02 -0,0001









-2,5 -0,0025 -0,02 -0,0001









-2,0 -0,0020 -0,01 -0,0001









-1,5 -0,0015 -0,01 -0,0001









-1,0 -0,0010 -0,01 -0,0001









-0,5 -0,0005 -0,01 0,0000









0,0 0,0000 0,00 0,0000

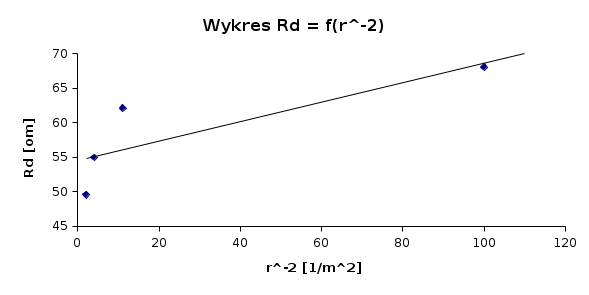

2,04 49,56











4 54,95




11,11 62,11



100 68,02























































































Sheet 3: Arkusz3

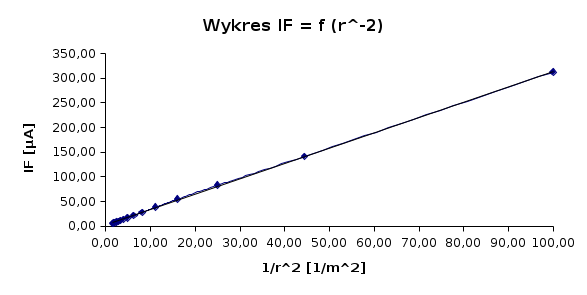

U = 3 [V]











r [dm] If [miA] d If












8,0 5,5 0,028
0,8 1,56 5,50
7,5 6,45 0,032
0,75 1,78 6,45
7,0 7,35 0,037
0,7 2,04 7,35
6,5 7,95 0,040
0,65 2,37 7,95
6,0 9,41 0,047
0,6 2,78 9,41
5,5 11,19 0,056
0,55 3,31 11,19
5,0 13,93 0,070
0,5 4,00 13,93
4,5 16,91 0,085
0,45 4,94 16,91
4,0 21,36 0,107
0,4 6,25 21,36
3,5 27,71 0,139
0,35 8,16 27,71
3,0 38,26 0,191
0,3 11,11 38,26
2,5 54,76 0,274
0,25 16,00 54,76
2,0 83,01 0,415
0,2 25,00 83,01
1,5 141,6 0,708
0,15 44,44 141,60
1,0 312,5 1,563
0,1 100,00 312,50
