POLITECHNIKA BIAŁOSTOCKA

WYDZIAŁ ELEKTRYCZNY

KATEDRA ENERGOELEKTRONIKI I NAPĘDÓW ELEKTRYCZNYCH

Sprawozdanie zajęć laboratoryjnych

WYDZIAŁU MECHANICZNEGO

studiów dziennych

z przedmiotu:

ELEKTROTECHNIKA I ELEKTRONIKA

ĆWICZENIE 8M

PROSTOWNIKI JEDNOFAZOWE I

UKŁADY STERUJĄCE

Opracowali:

Agnieszka Uklejewska

Kamil Tylewski

Grzegorz Wenda

Sebastian Toczydłowski

BIAŁYSTOK 2010

1. CEL I ZAKRES ĆWICZENIA LABORATORYJNEGO

Praktyczne zapoznanie się z przetwarzaniem prądu i napięcia zmiennego na prąd i napięcie stałe w diodowych prostownikach jednofazowych. W zakres ćwiczenia wchodzą:

1. Obserwacje oscyloskopowe oraz pomiary wartości średnich i wartości

skutecznych charakterystycznych prądów i napięć w prostownikach.

2. Porównanie jakości przetwarzania napięcia zmiennego na napięcie stałe w różnych układach prostowników.

2. WYNIKI POMIARÓW I OBLICZEŃ

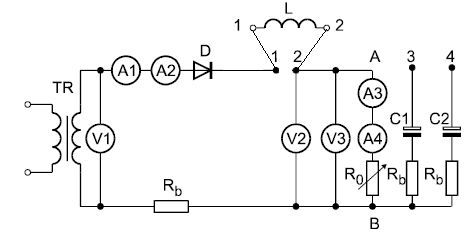

Stworzony został prostownik jednopulsowy według schematu

Tabela pomiarów i obliczeń dla prostownika jednopulsowego

odb.		wyniki pomiarów							wyniki obliczeń
		V1	V2	V3	A1	A2	A3	A4	IDśr/Iośr	IDsk/Iosk	Uośr/U	Uosk/U	kt
		U	Uośr	Uosk	IDsk	IDśr	Iosk	Iośr
		V	V	V	A	A	A	A	-	-	-	-	%
1.	RO	14	6	10	51	28	25	16	1,75	2,04	0,43	0,71	133
	ROC	14	8	10	71	36	25	10	3,6	2,84	0,57	0,71	75
	ROL	14	10	12	40	28	15	16	1,75	2,66	0,71	0,86	66
	ROCL	14	11	9	80	43	31	24	1,79	2,58	0,78	0,64	70

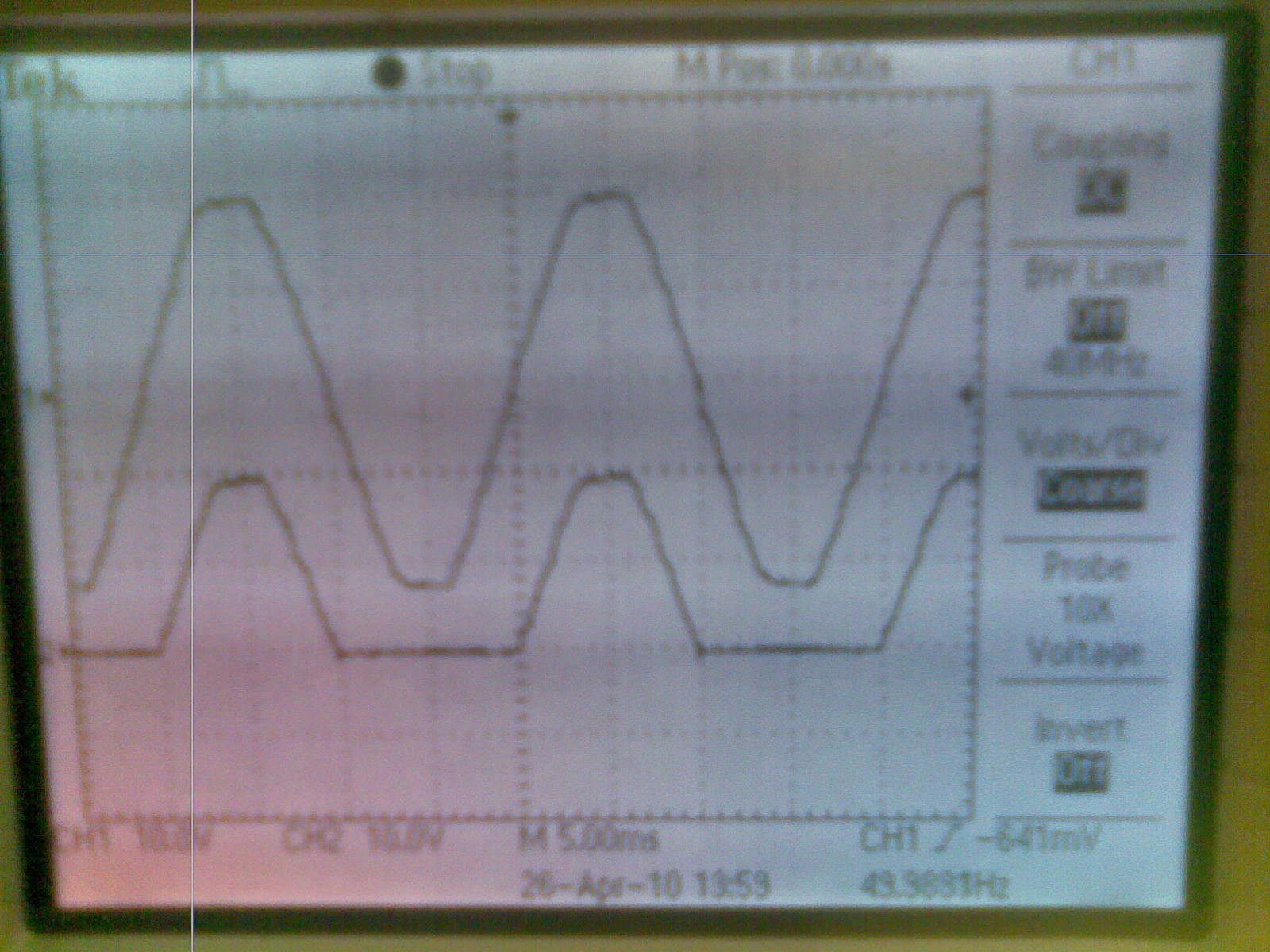

Obraz z oscyloskopu dla układu R₀

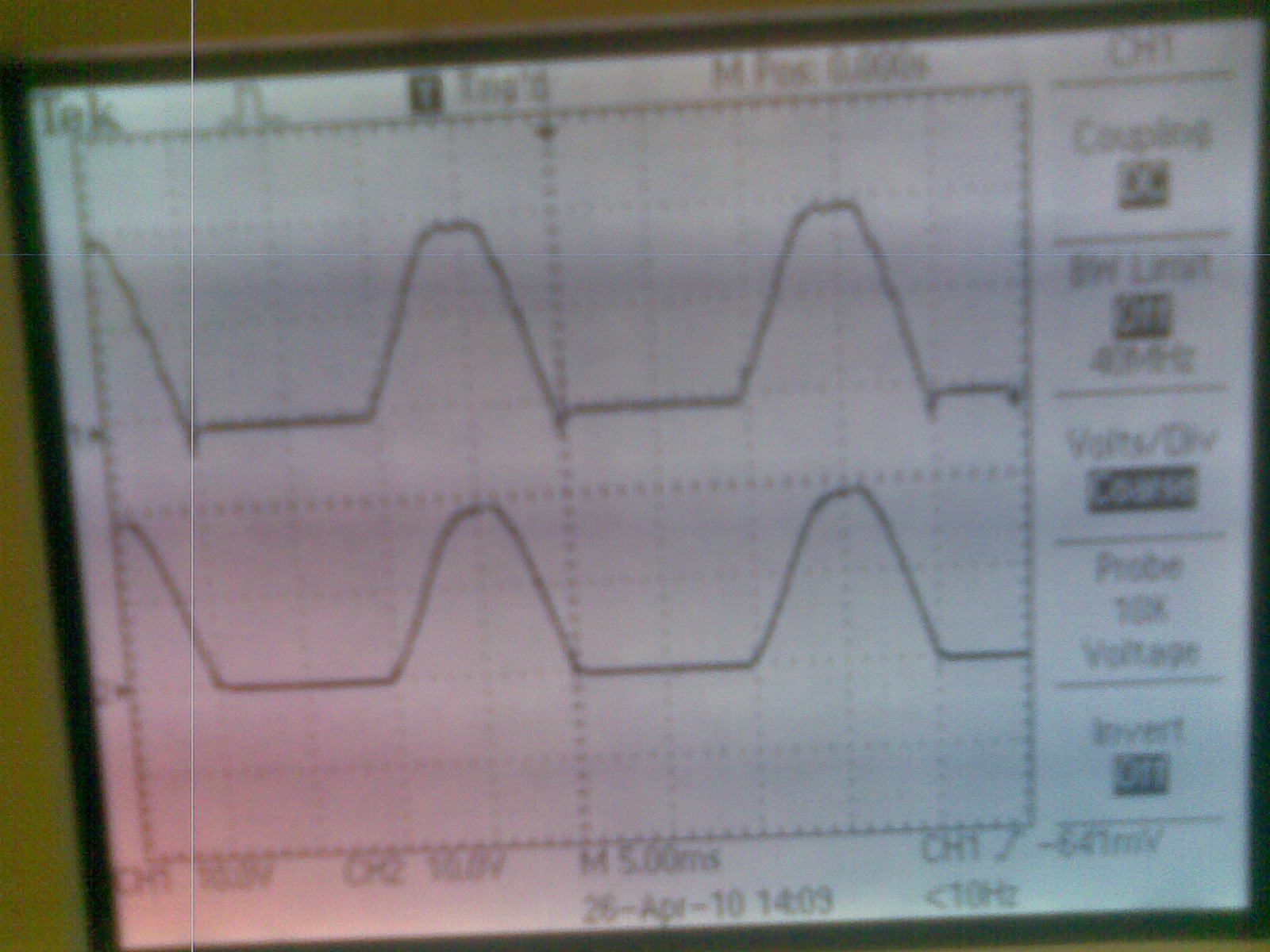

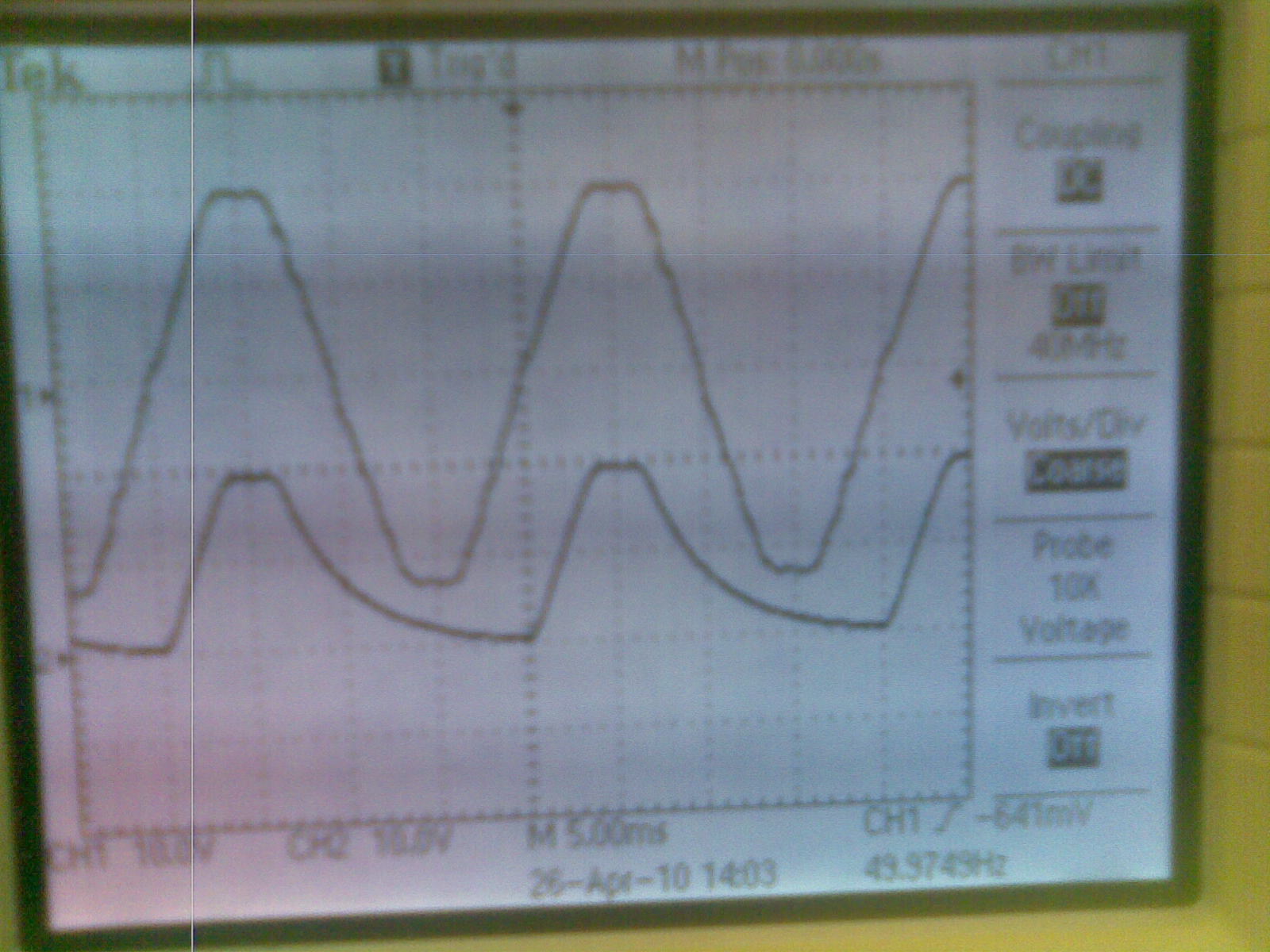

Obraz z oscyloskopu dla układu R₀C

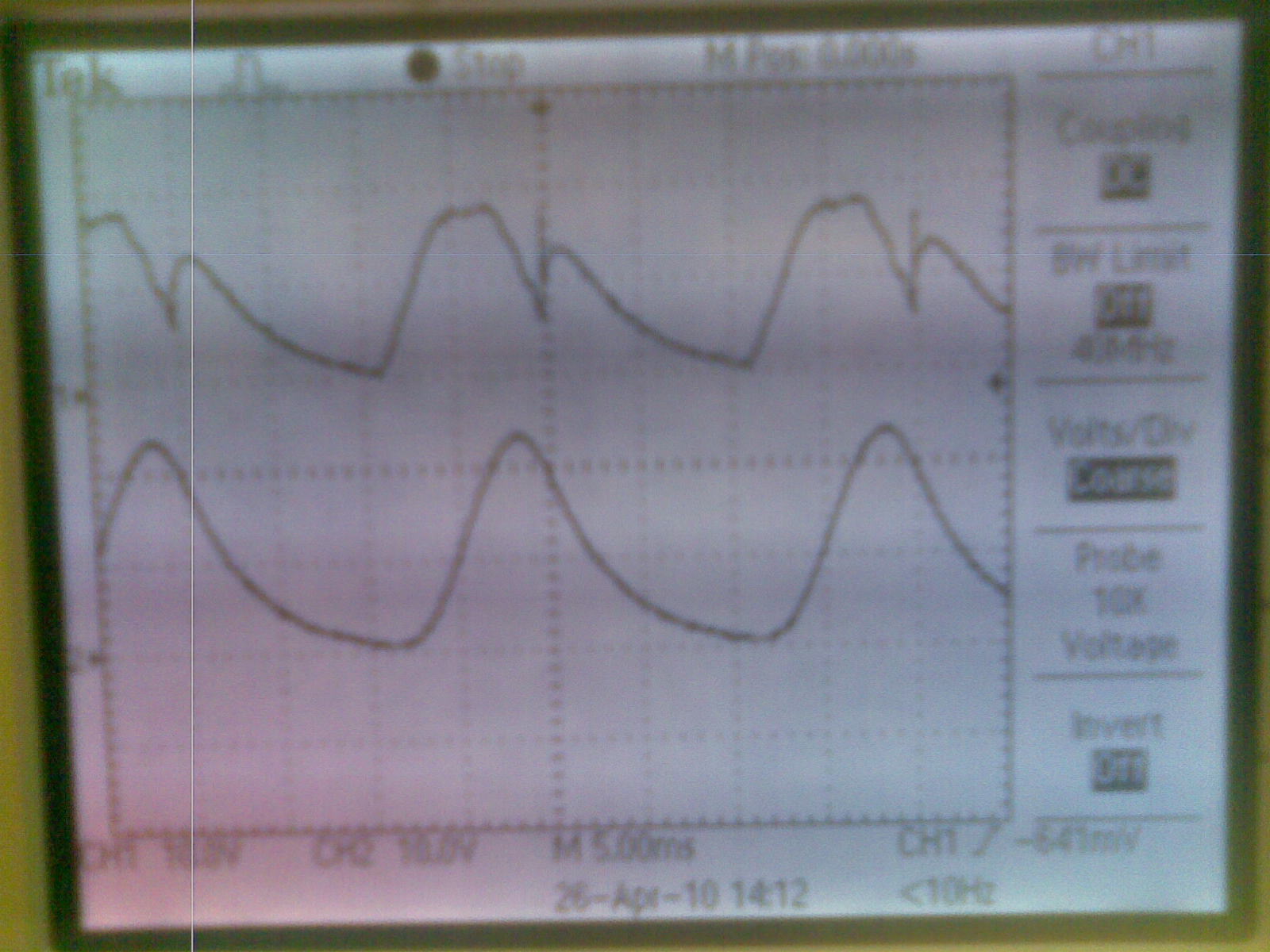

Obraz z oscyloskopu dla układu R₀L

Obraz z oscyloskopu dla ukladu R₀LC

Stworzony został prostownik dwupulsowy według schematu

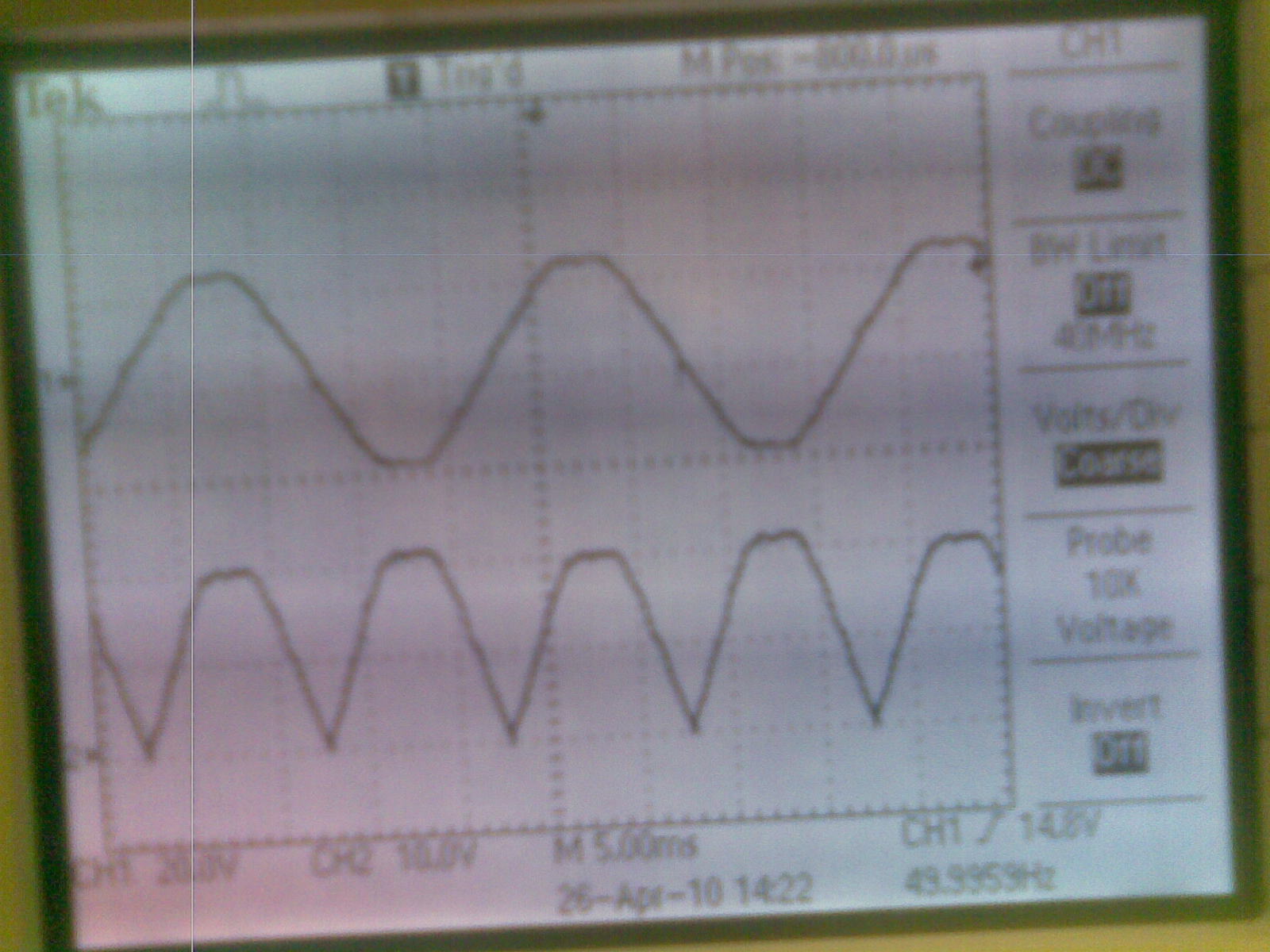

Obraz z oscyloskopu dla układu R₀

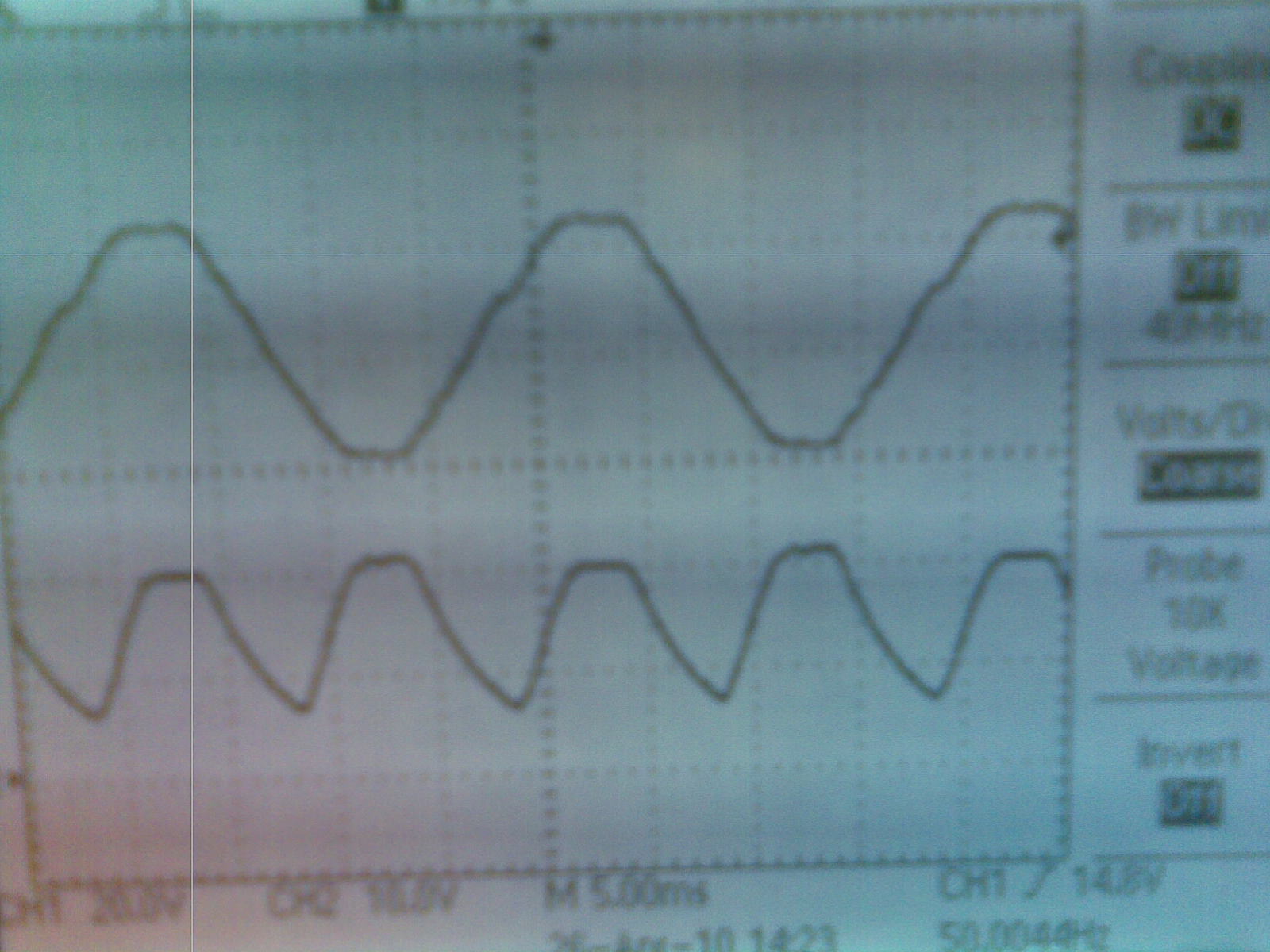

Obraz z oscyloskopu dla ukladu R₀C

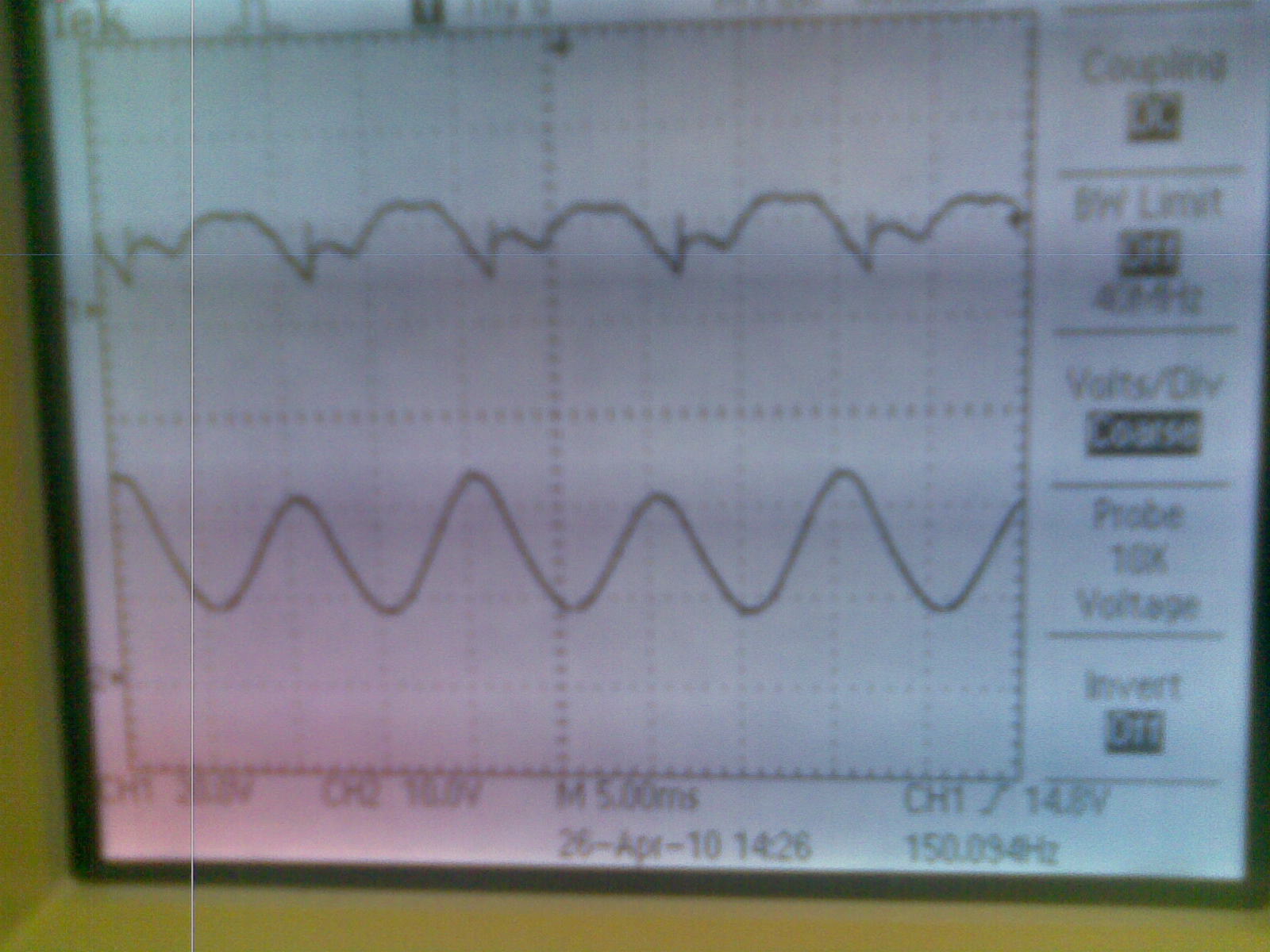

Obraz z oscyloskopu dla układu R₀L

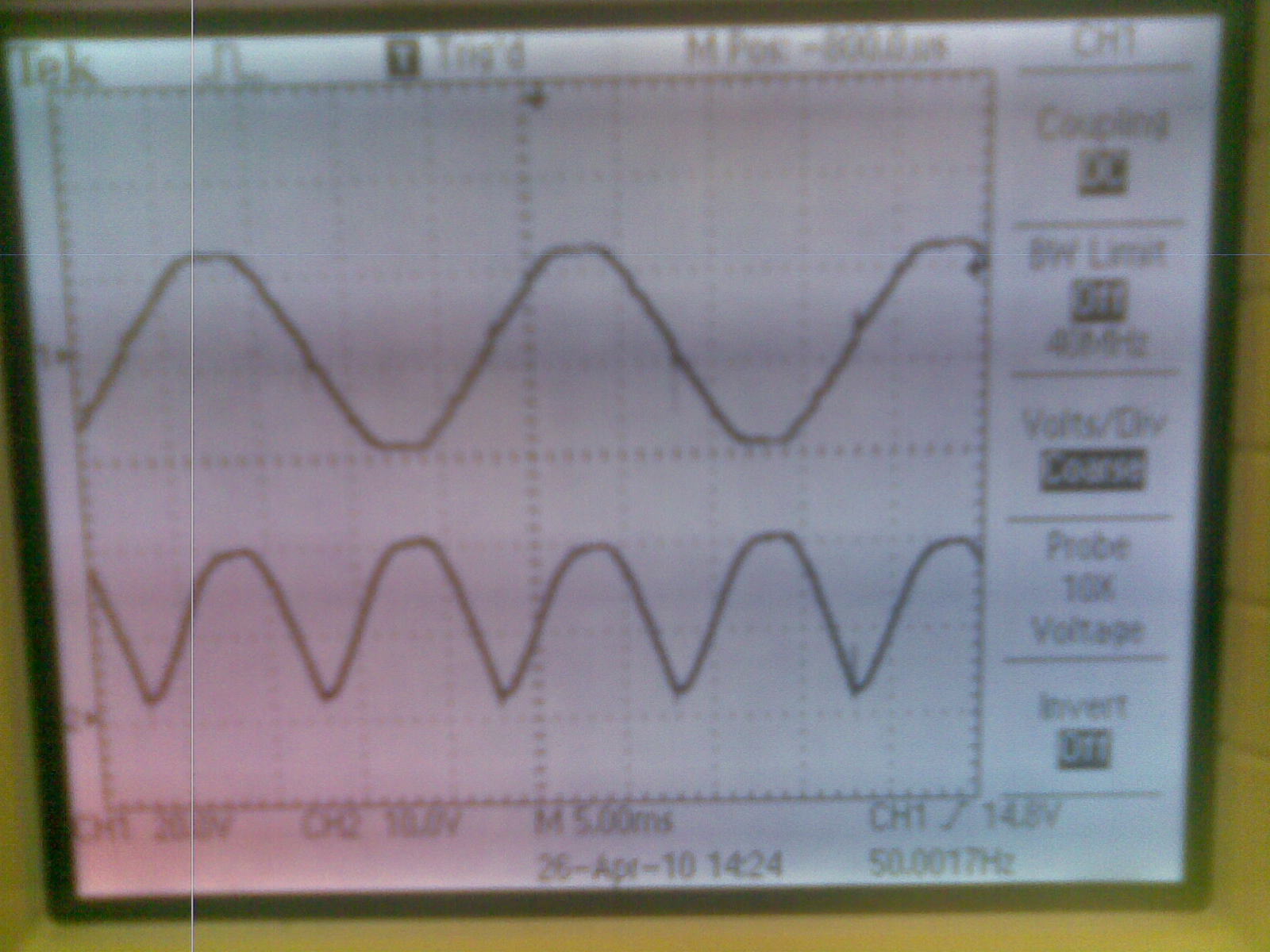

Obraz z oscyloskopu dla układu R₀CL

Tabela pomiarów i obliczeń dla prostownika dwupulsowego

odb.		wyniki pomiarów							wyniki obliczeń
		V1	V2	V3	A1	A2	A3	A4	IDśr/Iośr	IDsk/Iosk	Uośr/U	Uosk/U	kt
		U	Uośr	Uosk	IDsk	IDśr	Iosk	Iośr
		V	V	V	A	A	A	A	-	-	-	-	%
1.	RO	14	13	14	50	18	38	34	0,53	1,31	0,93	1	40
	ROC	14	14	15	67	32	38	36	0,88	1,76	1	1,07	38,5
	ROL	14	13	14	50	28	35	31	0,9	1,61	0,93	1	40
	ROCL	14	15	15	65	31	40	36	0,86	1,63	1,07	1,07

III WNIOSKI

• współczynnik tętnień jest to stosunek wartości skutecznej składowej zmiennej napięcia wyjściowego do wartości składowej stałej napięcia na wyjściu prostownika;

• zapoznaliśmy się z praktycznym przetwarzaniem prądu i napięcia zmiennego na prąd i napięcie stałe w diodowych prostownikach jednofazowych;

• układy filtrujące służą do tłumienia wahań wartości natężenia prądu;

• podczas przejścia układu z jednopulsowego na dwupulsowy wartość napięcia wzrasta;

• w układzie jednopulsowym mamy wyższy współczynnik tętnień niż w układzie dwupulsowym;
