Proces technologiczny wałka, karta 8m, ZSZ Świebodzin


PO

Opole

Karta instrukcyjna nr 8

Symbol wyrobu

Numer rysunku

Nazwa części

Arkusz

Arkuszy

Materiał

20

001

WAŁ Z KOŃCAMI GWINTOWANYMI

1

1

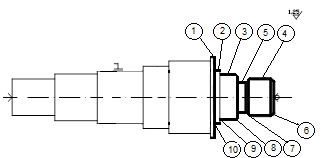

Opis i szkic operacji:

Toczenie gwintu zgrubne i wykańczające

Zamocowanie I Zamocowanie I

0x08 graphic
1.Toczyć ø56mm na 67mm

2.Toczyć ø40mm na 57,5mm

3.Toczyć ø30mm na 48,5mm

4.Toczyć ø27mm na 24mm

5.Toczyć podcięcie ø26mm szer. 2,5mm

na odległości miedzy 21,5mm i 24mm

6.Toczyć ścięcie 1x45º na ø27mm

7.Toczyć ścięcie1x45º na 21,5mm

8.Toczyć ścięcie 1x45º na ø30mm na 26m

9.Wyk. zaokrąglenie R 1,5 na 59mm

10. Wyk. zaokrąglenie R 1,5 na 50mm

Zamocowanie II

11.Toczyć ø46mm na 173mm

12.Toczyć ø44mm na 133mm

Zamocowanie II 13.Toczyć ø40mm na 107mm

14.Toczyć ø30mm na 50mm

15. Toczyć ø27mm na 24mm

16. Toczyć podcięcie ø26mm szer. 2,5mm

na odległości między 21,5 mm i 24mm

17.Toczyć ścięcie 1x45º na ø27mm

18.Toczyć ścięcie 1x45º na 21,5mm

19.Toczyć ścięcie1x45º na ø30mm

20. Wyk. zaokrąglenie R 1,5 na 50mm

21. Toczyć ścięcie 1x45º na 50mm

22. Toczyć ścięcie 2x45º na ø44mm

23.Toczyć ścięcie 1x45º na ø46mm

0x08 graphic

Operacja

80

Oddział

ODDZIAŁ MECHANICZNY

Obrabiarka lub stanowisko

Tokarka numeryczna

Pomoce warsztatowe

Przyrządy

Tokarka CNC TUJ-380 MF Moc silnika S1 11 kW

Tarcza zabierakowa PUTa-200

Kieł stały i obrotowy PZKk3

Zabierak PZTa-50

Chłodziwo: Środek chłodząco- smarujący zawierający oleje mineralne i oleje estrowe

Narzędzia

Oprawka zaciskowa SSDCR 10 3

Płytka skrawająca SANDVIK TNMG 16 04 04-LC 4215

Płytka SANDVIK SCMT 12 04 08-PR 4215 (fazowanie)

Sprawdzian

1-3;11-14

240

1200

0,07

0,2

1

4;15

240

1200

0,07

0,5

1

5;16

50

460

0,15

0,5

1

6-8;17-19; 21-23

36

367

0,15

1-2

1

9;10;20

36

367

0,15

0,2

1

Było

Wykonał: Dyla Łukasz

Sprawdził:

Zatwierdził:

Nr

zabiegu

Vc

prędkość

skraw.

m/min

n

prędkość obrot.

obr/min

p

posuw

mm/obr

ap

głęb.

skraw.

mm

i

ilość

przejść

Zmieniono

Data 2011-01-02

Data i podpis

Podpis
