PODSTAWY DYNAMIKI MASZYN

LABORATORIUM

Sprawozdanie nr 3

Temat: Wyważanie wirnika w warunkach dudnienia

Wiśniewski Piotr
Kiełpiński Mateusz

Mikulski Krzysztof

Zielony Janusz

Grupa B

Semestr III
Studia dzienne inżynierskie

1) CEL ĆWICZENIA:

Głównym celem ćwiczenia jest praktyczne zapoznanie się ze sposobami wyważania wirujących elementów maszyn oraz z maszynami i urządzeniami używanymi do tego zabiegu. Wyważanie odbywało się w warunkach dudnienia.

2) TEORIA

a) Skutki złego wyważenia

Niewyrównoważenie elementów wirujących w maszynie jest przyczyną wzrostu obciążeń łożysk a za ich pośrednictwem całej struktury maszyny powodując wzrost poziomu wibracji.

Siły powstające w wyniku przesunięcia środka masy wirującej względem osi obrotu są proporcjonalne do masy wirnika i jego prędkości obrotowej i działają destrukcyjnie na łożyska, uszczelnienia, sprzęgła, fundamentowanie, a za jego pośrednictwem na inne urządzenia. Także na konstrukcję budowli, urządzenia elektroniczne i ludzi. Są bardzo częstym źródłem awarii oraz wzrostu kosztów eksploatacji.

Precyzyjne wyważenie wirników redukuje wibracje, zmniejsza koszty obsługi i wydłuża czas pracy maszyny.

b) informacje dodatkowe

Dudnienie – okresowe zmiany amplitudy drgania wypadkowego powstałego ze złożenia dwóch drgań o zbliżonych częstotliwościach. Dudnienia obserwuje się dla wszystkich rodzajów drgań, w tym i wywołanych falami.

3) OPIS DOŚWIADCZENIA

Na wstępie zapoznaliśmy się z urządzeniami na stanowisku badawczym. Następnie uruchomiliśmy silnik.

1. odczytaliśmy pierwotną wartość drgań

2. wprowadziliśmy układ w dudnienie

3. odczytywaliśmy amplitudę oraz kąt w dwóch płaszczyznach

4. wyważyliśmy wirniki

5. ponownie odczytaliśmy wartości

4) STANOWISKO DO BADAŃ

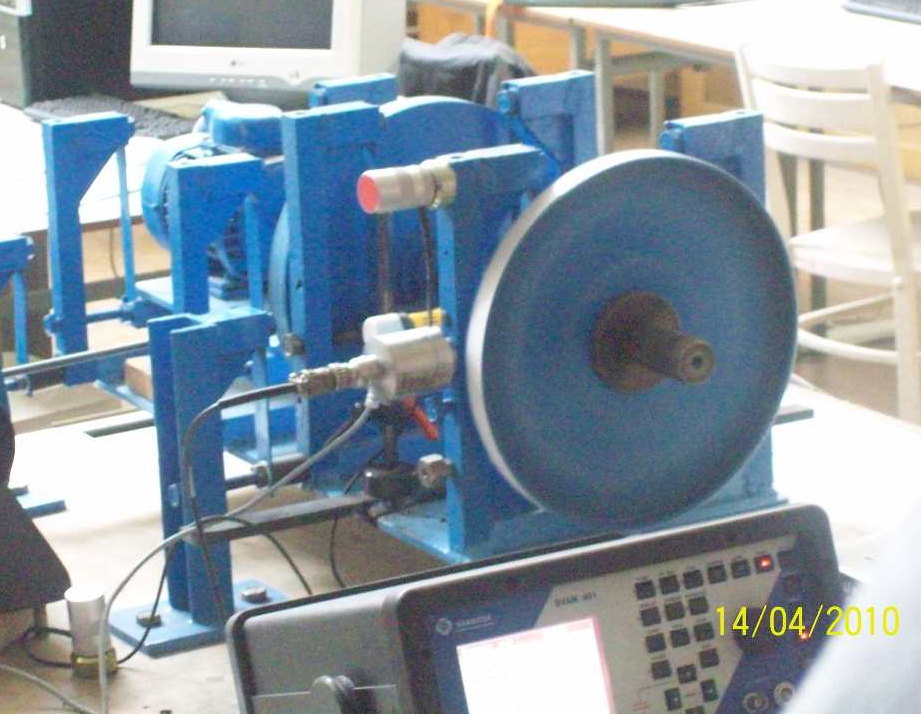

Za pomocą czujników mierzyliśmy amplitudę oraz kąt drgań na przedstawionym powyżej układzie za pomocą czujników również przedstawionych na zdjęciu

5)WYNIKI:

Wyważanie w warunkach wzbudzenia:

Dołożona masa 20g na kącie 0°

Dołożenie masy korygującej 4,1g na kącie 316° i 8,3g na kącie 18°:

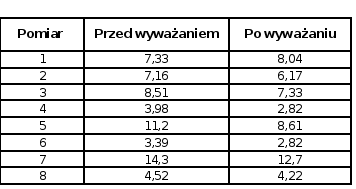

Porównanie wyników przed i po wyważeniu:

6. WNIOSKI

Pomimo tego, że mieliśmy do czynienia z dudnieniem drgania układu uległy zmniejszeniu. Nawet przy dudnieniu można uzyskać jakąś klasę dokładności.

Po przeprowadzeniu ćwiczenia stwierdziliśmy, że wyniki pomiarów są mało dokładne, ponieważ wyważarka, na której zostało wykonane ćwiczenie jest starego typu. W tym urządzeniu odczyty nie są tak dokładne, jak w wyważarce lepszej klasy jednak jest to sprzęt jedynie demonstracyjny.

Podczas wyważania nie należy liczyć na całkowite usunięcie drgań, ponieważ jest to niewykonalne. Natomiast jest możliwa minimalizacja ich poprzez odpowiednie rozmieszczenie dodatkowych mas, co w konsekwencji sprawi że dokonamy optymalizacji drgań.
