Temat: Planowanie i tworzenie sieci lokalnej Ethernet.

Cel ćwiczenia:

Ideą ćwiczeń jest zapoznanie się z podstawowymi pojęciami dotyczącymi projektowania sieci komputerowych, a także jak zarządzać adresacją IP oraz wykonanie okablowania, które używane jest w połączeniach sieciowych. Wykorzystany na ćwiczeniach sprzęt pozwolił na przetestowanie powstałego kabla i jego zidentyfikowanie, czy też do diagnostyki sieci. Zajęcia pozwoliły na zapoznanie się z tworzeniem kable crossover i na wprost w Ethernet.

Wykonanie okablowania:

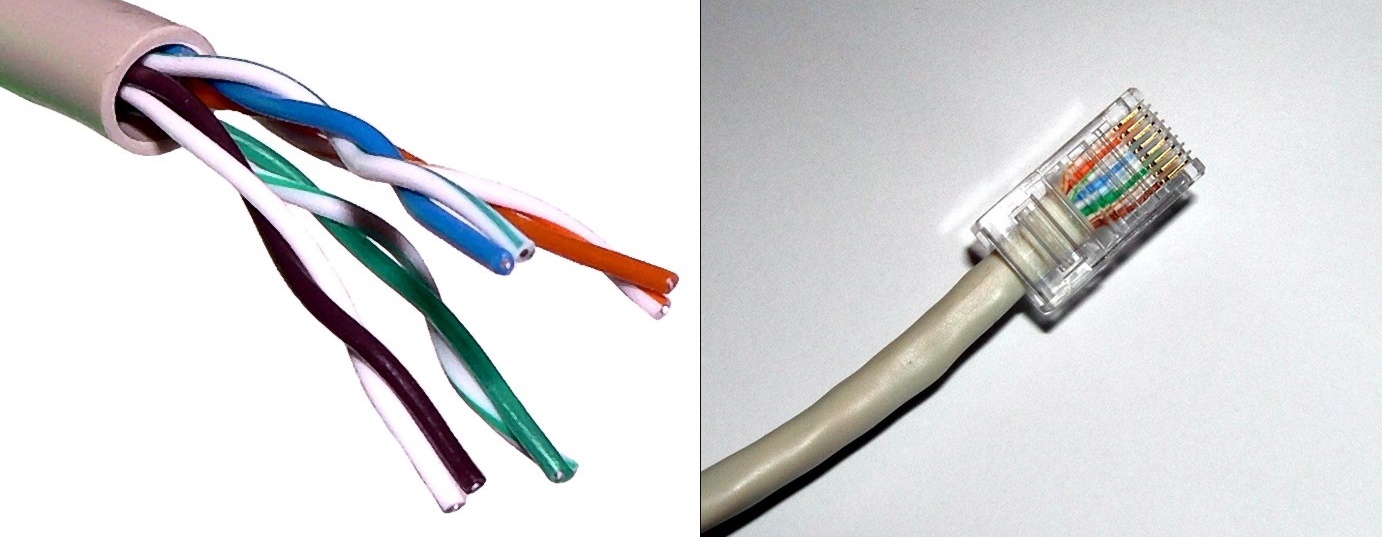

Chcąc wykonać kabel sieciowy użyliśmy kabla kategorii 5 i złącza RJ-45. Taki kabel powszechnie stosuje się w sieciach telefonicznych i komputerowych. Przy przesyłaniu sygnałów cyfrowych za pomocą UTP uzyskuje się przepływności do 100 Mbit/s. Składa się z 8 skręconych nieekranowanych przewodów miedzianych (żył) w izolacji z polietylenu jednolitego otoczonych wspólną osłoną izolacyjną polwinitową. Przewody są skręcane ze splotem 1 zwój na 10-16 cm, co chroni transmisję przed oddziaływaniem otoczenia.

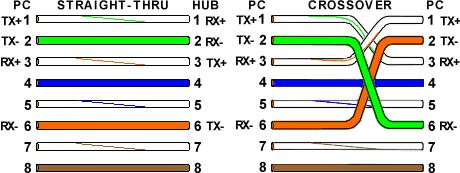

Kabel sieciowy niekrosowany: służy do łączenia komputerów ze switchami. Wtyczki na obydwóch końcach kabla niezależnie czy krosowanego czy niekrosowanego zarabiamy w ten sam sposób. Aby zrobić kabel sieciowy niekrosowany chwytamy wtyczkę RJ45 tak, aby otwór (dziura) na kabel był skierowany do nas a zatrzask wtyczki był skierowany do dołu. Następnie zdejmujemy izolację ze skrętki sieciowej i układamy kable w kolejności jak poniżej:

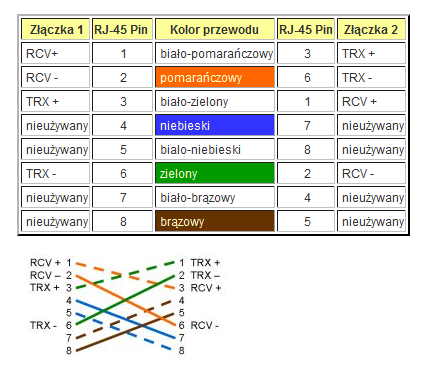

Kabel sieciowy krosowany: służy do bezpośredniego łączenia dwóch komputerów. Jeśli chcemy zrobić taki kabel to postępujemy analogicznie jak w przypadku kabla niekrosowanego z tym że zmieniamy kolejność kabli w jednej z wtyczek na następujący:

Podsumowanie:

Przeprowadzone ćwiczenie uważamy za przeprowadzone pomyślnie. Nauka robienia sieci od podstaw, łącznie z zaciskaniem kabli krosowanych i niekrosowych, pozwoliła nam na zapoznanie się z tworzeniem sieci komputerowych w praktyce. Zgodnie z przygotowanymi schematami, udało nam się bez większych problemów sporządzić kabel niekrosowy i krosowany, które następnie sprawdziliśmy odpowiednim miernikiem.
