Instytut Politechniczny
Kierunek: Inżynieria Środowiska
MECHANIKA GRUNTÓW I GEOTECHNIKA
ĆWICZENIE NR 2
TEMAT ĆWICZENIA:
BADANIE ŚCIŚLOWOŚCI GRUNTU
Mariola Kmiecik
Sławomir Zbylut
Rafał Janiga
Rok II
Krosno
20.12.2011r
Opis teoretyczny:
Ściśliwość gruntu - zdolność gruntu do zmniejszania swojej objętości pod wpływem obciążenia. W przypadku rozdrobnionych gruntów mineralnych zmniejszanie się objętości gruntu pod wpływem obciążenia jest wynikiem zmniejszania się objętości porów wskutek wzajemnego przesuwania się ziaren i cząstek gruntu. W procesie tym następuje wyciskanie wody i powietrza wypełniających pory gruntowe. Ściśliwość gruntu zależy głównie od składu granulometrycznego gruntu, porowatości, wilgotności, składu mineralnego (zwłaszcza frakcji iłowej).
Miarą ściśliwości jest edometryczny moduł ściśliwości, rozumiany jako współczynnik proporcjonalności pomiędzy naprężeniem i odkształceniem:
σ = M ⋅ ε [kPa]
gdzie: σ - naprężenie [kPa]
M – moduł ściśliwości [kPa]
ε - odkształcenie jednostkowe próbki
Edometr – przyrząd laboratoryjny do pomiaru ściśliwości i odprężenia się gruntu. Próbka umieszczona w pojemniku uniemożliwiającym boczne rozszerzanie jest w nim stopniowo obciążana. Nie ma możliwości odkształcenia się na boki, czyli znajduje się w jednoosiowym stanie odkształcenia. Badanie jest szczególnie istotne przy ocenie właściwości podłoża gruntowego.

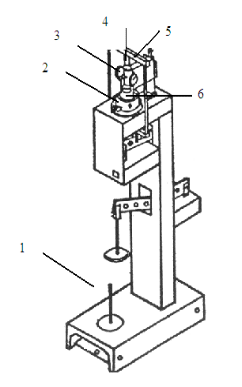

Schemat edometru
1 – wieszak na obciążniki,
2 – pierścień zewnętrzny,
3 – czujniki,
4 – śruba dociskowa,
5 – ramka,
6 – filtr górny.
Badanie ściśliwości w edometrze polega na stopniowym obciążaniu próbki gruntu w warunkach uniemożliwiających jej boczną rozszerzalność. Obciążony grunt odkształca się tylko w kierunku działania siły. Założenie jest zgodne w przybliżeniu z rzeczywistymi warunkami, w jakich znajduje się grunt w podłożu pod dużym fundamentem, gdzie jego boczna rozszerzalność jest również znacznie ograniczona sąsiednimi elementami gruntu.
Cel i zadania ćwiczenia:
Określenie zdolności gruntu do odkształcenia pod wpływem przyłożonego obciążenia.
Wyznaczenie krzywej konsolidacji gruntu.
Wyznaczanie krzywej ściśliwości gruntu.
Obliczenie edometrycznych modułów ściśliwości.
Sprzęt pomocniczy:
metalowy pierścień
dwudzielny pierścień tnący
nóż
próbka wzorcowa
edometr
bibuła
stoper
Cechowanie edometru - sprawdzanie odkształceń własnych:
do pierścienia edometru włożyć próbkę wzorcową i umieścić ją na podstawie edometru
na górnej powierzchni stalowej próbki ułożyć filtr górny, a następnie opuścić trzpień
dociskowy
na brzegach filtra górnego ustawić czujniki edometru, notując wskazania pierwotne
na trzpień nałożyć ramkę przenoszącą obciążenie 12,5 kPa
przeprowadzić badanie na próbce stalowej wg. przyjętego programu obciążania próbki gruntu
Przebieg badania:
próbkę gruntu o nienaruszonej strukturze umieścić w pierścieniu edometru
napełniony pierścień oczyścić z zewnątrz, wyrównać grunt równo z krawędziami
pierścienia
obie powierzchnie ściskanej próbki należy pokryć bibułą filtracyjną
pierścień z próbką umieścić na podstawie edometru, nałożyć filtr górny
na brzegach filtra górnego ustawić czujniki edometru i odczytać ich wskazania (wysokość początkowa próbki)
przyłożyć obciążenie przenoszone poprzez ramkę (pierwszy stopień obciążenia 12,5 kPa)
notować wskazania czujników po upływie 30″, 1’, 2’, 3’, 5’;
po wykonaniu odczytów pkt 7 powtórzyć dla kolejnych obciążeń (25, 50, 100, 200, 400 kPa)
Obliczenie wyników:
Obciążenie jednostkowe [kPa] |
Wskazania czujników [mm] |
Średnia wyników |
Wysokość próbki Δhn-1 |
Moduł ściśliwości |
||||
Lewy czujnik |
Prawy czujnik |
|||||||
1. obciążanie |
St. obc. |
0 |
godzina |
[mm] |
[mm] |
[mm] |
[mm] |
[kG/cm2] |
1 |
12,5 |
08:15:00 |
0,5562 |
0,8171 |
0,00132 |
19,99868 |
1898,609 |
|
2 |
25 |
08:21:00 |
0,5610 |
0,8217 |
0,00585 |
19,99415 |
427,2254 |
|
3 |
50 |
08:29:00 |
0,5666 |
0,8270 |
0,01140 |
19,98860 |
438,3465 |
|
4 |
100 |
08:31:00 |
0,5741 |
0,8350 |
0,01908 |
19,98092 |
523,5175 |
|
5 |
200 |
08:37:00 |
0,5825 |
0,8444 |
0,02802 |
19,97198 |
712,8608 |
|
odc. |
1 |
12,5 |
08:42:00 |
0,5825 |
0,8442 |
0,02775 |
19,97225 |
-719,721 |
2 |
25 |
08:46:00 |
0,5809 |
0,8432 |
0,02648 |
19,97352 |
-377,096 |
|
2. obciążanie |
1 |
25 |
08:51:00 |
0,5799 |
0,8425 |
0,02563 |
19,97437 |
-194,809 |
2 |
50 |
08:54:00 |
0,5790 |
0,8418 |
0,02487 |
19,97513 |
-100,411 |
|
3 |
100 |
08:56:00 |
0,5791 |
0,8419 |
0,02507 |
19,97493 |
99,60904 |
|
4 |
200 |
08:59:00 |
0,5801 |
0,8425 |
0,02585 |
19,97415 |
193,1736 |
|
5 |
400 |
09:04:00 |
0,5830 |
0,8450 |
0,02853 |
19,97147 |
349,9673 |
Pierwotny moduł ściśliwości Wtórny moduł ściśliwości

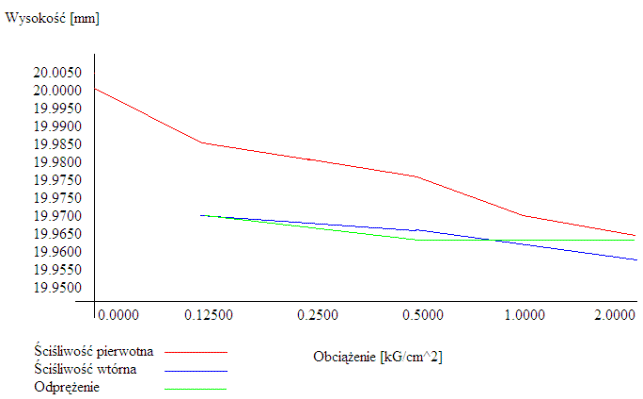

Krzywe ściśliwości i odprężenia
Wnioski
Krzywa nie jest idealnie równa z podręcznikiem. Mogły o tym zadecydować niedokładności
pomiarowe i być może nieodpowiednie odstępy czasowe. Jednak wykres ten jest bardzo
zbliżony do oczekiwanego więc wyniki mogę przyjąć jako satysfakcjonujące.
