Politechnika Świętokrzyska w Kielcach |
||
Laboratorium Teorii Obwodów 3 |
||
Nr ćwiczenia: 9 |
Temat: |
Grupa:
|
Data wykonania:
|
Wykonawcy:
|
Zespół: |
Data oddania:
|
Ocena: |
Cel
ćwiczenia
Celem
ćwiczenia jest zbadanie filtrów: dolnoprzepustowego kształtu Π,
górnoprzepustowego kształtu T oraz środkowoprzepustowego kształtu
T, oraz wykreślenie ich charakterystyk ich charakterystyk
częstotliwościowych.
Schematy pomiarowe

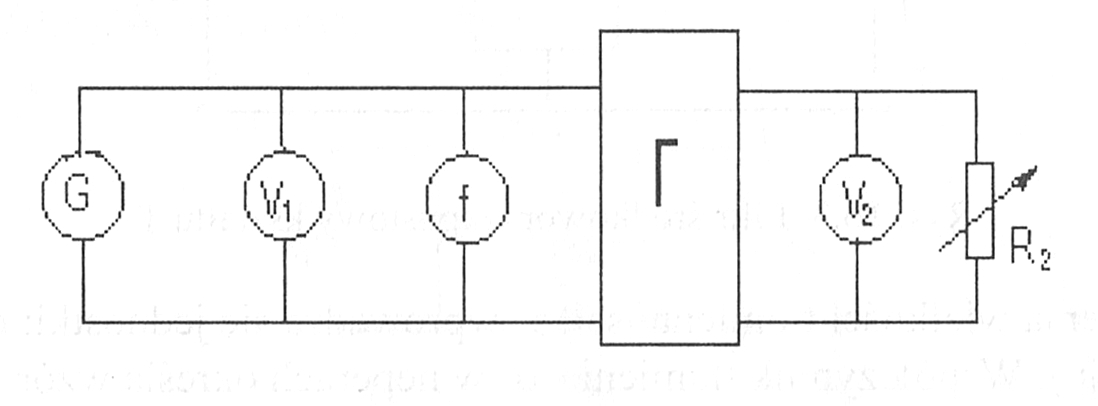

Schemat
układu do badania filtrów reaktancyjnych:
Γ-filtr,
f -częstotliwościomierz,
V1,V2
-woltomierze
cyfrowe, R2
-rezystancja
dekadowa,
G -generator fali sinusoidalnej o regulowanej
częstotliwości,
Schematy filtrów reaktancyjnych:

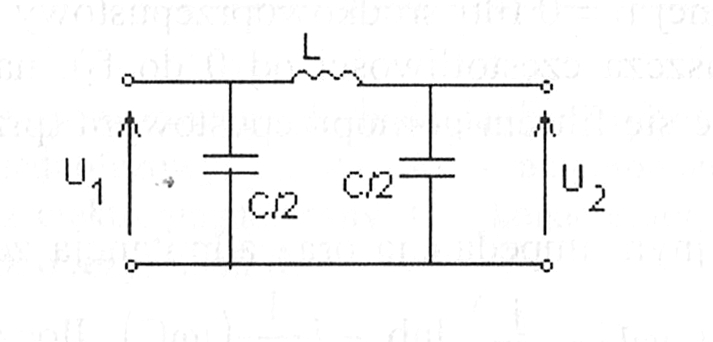

Filtr
dolnoprzepustowy kształtu Π:
Filtr górnoprzepustowy kształtu T:

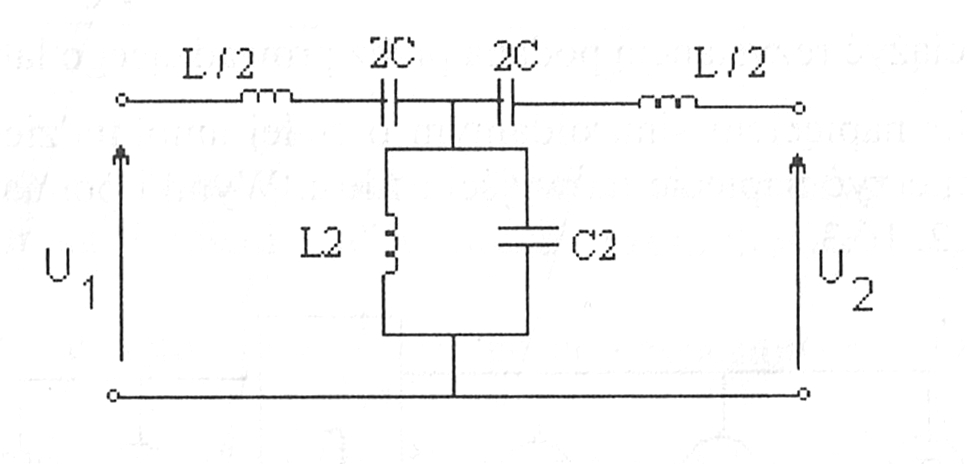

Filtr
środkowoprzepustowy kształtu T:
Tabele pomiarowe
Pomiary charakterystyki filtru dolnoprzepustowego:
L.p. |
POMIARY |
OBLICZENIA |
|||||||
|U1| |
|U2| |
f |
|U1|/|U2| |
a |
ω |
ξ |
Uwagi |
||
V |
V |
Hz |
- |
dB |
Np |
1/s |
- |
|
|
1. |
1,1 |
0,98 |
100 |
1,12 |
0,98 |
0,11 |
628 |
0,01 |
|
2. |
1,1 |
0,98 |
200 |
1,12 |
0,98 |
0,11 |
1257 |
0,03 |
|
3. |
1,1 |
0,99 |
500 |
1,11 |
0,91 |
0,10 |
3142 |
0,07 |
|
4. |
1,1 |
0,99 |
1K |
1,11 |
0,91 |
0,10 |
6283 |
0,14 |
|
5. |
1,1 |
0,99 |
2K |
1,11 |
0,91 |
0,10 |
12566 |
0,28 |
|
6. |
1,1 |
0,8 |
5K |
1,38 |
2,8 |
0,32 |
31416 |
0,70 |
|
7. |
1,2 |
0,54 |
7,1K |
2,22 |
6,93 |
0,8 |
44611 |
1 |
fgr2 |
8. |
1,25 |
0,28 |
10K |
4,46 |
12,99 |
1,5 |
62832 |
1,4 |
|
9. |
1,1 |
0,05 |
20K |
22 |
26,85 |
3,09 |
125664 |
2,81 |
|
10. |
1,1 |
0,005 |
50K |
220 |
46,85 |
5,39 |
314159 |
7,02 |
|
Pomiary charakterystyki filtru górnoprzepustowego:
L.p. |
POMIARY |
OBLICZENIA |
|||||||
|U1| |
|U2| |
f |
|U1|/|U2| |
a |
ω |
ξ |
Uwagi |
||
V |
V |
Hz |
- |
dB |
Np |
1/s |
- |
|
|
1. |
1,3 |
0,01 |
100 |
130 |
42,28 |
4,87 |
628 |
0,09 |
|
2. |
1,3 |
0,04 |
200 |
32,5 |
30,24 |
3,48 |
1257 |
0,18 |
|
3. |
1,3 |
0,17 |
500 |
7,65 |
17,67 |
2,03 |
3142 |
0,45 |
|
4. |
1,2 |
0,79 |
1K |
1,52 |
3,64 |
0,42 |
6283 |
0,90 |
|
5. |
1,2 |
0,92 |
1,1K |
1,30 |
2,28 |
0,26 |
6912 |
0,99 |
fgr1 |
6. |
1,2 |
1,2 |
2K |
1 |
0 |
0 |
12566 |
1,80 |
|
7. |
1,22 |
1,2 |
5K |
1,02 |
0,17 |
0,02 |
31416 |
4,52 |
|
8. |
1,22 |
1,2 |
10K |
1,02 |
0,17 |
0,02 |
62832 |
9,03 |
|
9. |
1,22 |
1,2 |
20K |
1,02 |
0,17 |
0,02 |
125664 |
18,07 |
|
10. |
1,24 |
1,25 |
50K |
0,99 |
-0,09 |
-0,01 |
314159 |
45,17 |
U1<U2 |
Pomiary charakterystyki filtru środkowoprzepustowego:
L.p. |
POMIARY |
OBLICZENIA |
||||||
|U1| |
|U2| |
f |
|U1|/|U2| |
a |
ω |
Uwagi |
||
V |
V |
Hz |
- |
dB |
Np |
1/s |
|
|
1. |
1,2 |
0,02 |
100 |
60 |
35,56 |
4,09 |
628 |
|
2. |
1,2 |
0,05 |
200 |
24 |
27,6 |
3,18 |
1257 |
|
3. |
1,2 |
0,3 |
500 |
4 |
12,04 |
1,39 |
3142 |
≈fgr1 |
4. |
1,28 |
0,4 |
1K |
3,2 |
10,1 |
1,16 |
6283 |
|
5. |
1,2 |
0,5 |
2K |
2,4 |
7,6 |
0,88 |
12566 |
|
6. |
1,1 |
0,5 |
5K |
2,2 |
6,85 |
0,79 |
31416 |
≈fgr2 |
7. |
1,3 |
0,07 |
10K |
18,6 |
25,39 |
2,92 |
62832 |
|
8. |
1,3 |
0,005 |
20K |
260 |
48,3 |
5,56 |
125664 |
|
9. |
1,3 |
0,005 |
50K |
260 |
48,3 |
5,56 |
314159 |
|
Przykładowe obliczenia
Impedancja obciążenia badanych filtrów:
Filtr
dolnoprzepustowy:
Filtr
górnoprzepustowy:
Filtr
środkowoprzepustowy:
Współczynnik tłumienia α:
Wyrażony
w neparach:
Wyrażony
w decybelach:

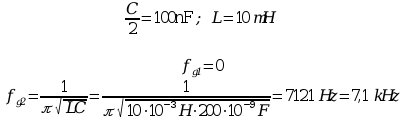

Częstotliwości graniczne:
Filtr
dolnoprzepustowy:
Filtr
górnoprzepustowy:
Filtr
środkowoprzepustowy:
Pulsacja
ω:
Częstotliwość względna ξ:
Filtr
dolnoprzepustowy:
Filtr
górnoprzepustowy:
Charakterystyki

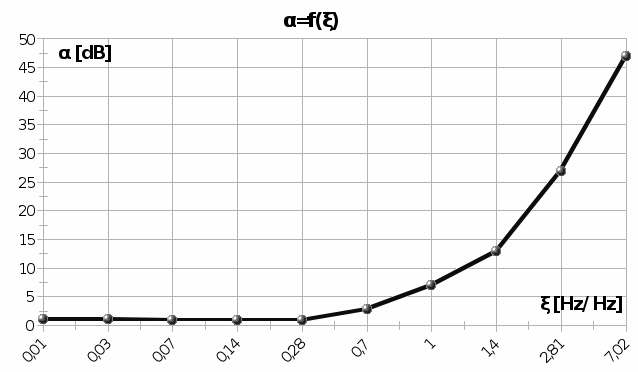

Charakterystyka
współczynnika tłumienia w funkcji częstotliwości względnej
dla filtru
dolnoprzepustowego:

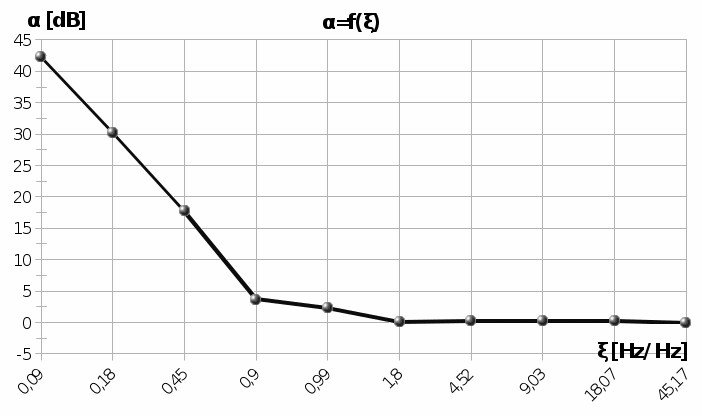

Charakterystyka
współczynnika tłumienia w funkcji częstotliwości względnej
dla filtru górnoprzepustowego:

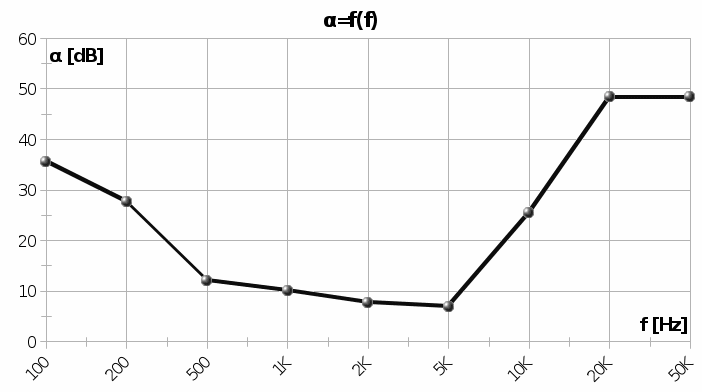

Charakterystyka współczynnika tłumienia w funkcji częstotliwości dla filtru środkowoprzepustowego:
Uwagi
i wnioski
Podczas
zajęć laboratoryjnych sprawdzono działanie pasywnych filtrów
reaktancyjnych. Drugoplanowym celem ćwiczenia było także
zapoznanie się ze skalą decybelową oraz neperową.
Wyznaczone
charakterystyki badanych filtrów wprawdzie przypominają wykresy
idealne, lecz różnią się zarówno częstotliwościami
granicznymi jak i wartością tłumienia przy częstotliwościach,
które nie powinny być tłumione.
Jak widać na wykresie
charakterystyki filtru dolnoprzepustowego, częstotliwość
graniczna rzeczywista (wyznaczona laboratoryjnie) wynosi około 0,85
częstotliwości obliczonej.
Podczas badania filtru
górnoprzepustowego, w zakresie częstotliwości rzędu 50kHz,
odnotowano fakt wzmocnienia (bardzo niewielkiego) sygnału
wejściowego. Mimo, że oprzyrządowanie wyraźnie wskazywało na
przewyższenie napięcia wyjściowego filtru nad wejściowym,
uznano, że pomiar ten jest wynikiem błędnego wskazania mierników,
bądź wpływem czynników zewnętrznych.
Wykreślona
charakterystyka filtra środkowoprzepustowego w znacznym stopniu
odbiega od spodziewanej. Podstawową cechą, mającą wpływ na
powyższe stwierdzenie jest trudność w wyznaczeniu „wyraźnej”
wartości częstotliwości granicznych. Wzmocnienie badanego układu
w paśmie przenoszenia jest różne i zależy od zadanej
częstotliwości, co jest faktem niepożądanym jeśli chodzi o dany
odcinek charakterystyki.
Zespół
nr 1
