Projekt nr 1 Ilona WM


Szkoła Główna Gospodarstwa Wiejskiego

Wydział Inżynierii i Kształtowania Środowiska

Katedra Geotechniki

WZMACNIANIE GRUNTÓW

PRACA PROJEKTOWA NR 1

Posadowienie nasypu na gruncie słabonośnym.

Stateczność nasypu.

Wykonała:

Ilona Kalińska gr.

Budownictwo mgr rok II

Studia niestacjonarne

1. Dane wyjściowe

a) Nasyp: Ps (piasek średni)

b = 10 m - szerokość korony γ = 19 kN/m3 - ciężar objętościowy

h = 3,5 m - wysokość φ = 32º - kąt tarcia wewnętrznego

1:n - 1: 1,5 - nachylenie skarp

q = 15 kPa - obciążenie zmienne

b) Podłoże: Gz (glina zwięzła)

IL = 0,6 - stopień plastyczności γ = 19 kN/m3 - ciężar objętościowy

τfu = 30 kPa - wytrzymałość na ścinanie φ = 11º - kąt tarcia wewnętrznego

h1 = 5,0 m - miąższość warstwy cu = 19 kPa - spójność

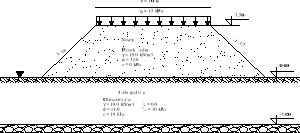

Schemat obliczeniowy

0x01 graphic

2. Obliczenie nośności warstwy słabej

Nacisk wywołany ciężarem nasypu i obciążeniem zmiennym:

0x01 graphic

Nośność warstwy słabej:

0x01 graphic

Warunek nośności warstwy słabej:

0x01 graphic
- Warunek spełniony

3. Sprawdzenie stateczności nasypu

Metoda Szwedzka (Felleniusa):

0x01 graphic

Dla jednego paska:

Qsr = Vsr · γsr sinα = 0,1·nr - 0,05 0x01 graphic
b = 0,1·R 0x01 graphic

γ' = γ - γw u = hw · γw

Obszar przeszukiwania (krytyczny):

Dla 1:1,5 → r1 = 0,75 · H = 0,75 · 3,5 = 2,63 m

r2 = 1,75 · H = 1,75 · 3,5 = 6,13 m

R = 6m

b = 0,6 m

Parametry charakterystyczne:

a) Podłoże: Gz (glina zwięzła) b) Nasyp: PS (Piasek średni)

IL = 0,6 ID = 0,8

γn = 19 kN/m3 γn = 19 kN/m3

φn = 11,0º φn = 32º

cun = 19 kPa cun = 0

Parametry obliczeniowe:

a) Podłoże: Gz (glina zwięzła) b) Nasyp: PS (Piasek średni)

IL = 0,6 ID = 0,8

γr = 19 · 0,9 = 17,1 kN/m3 γr = 19 · 1,1 = 20,9 kN/m3

φr = 11,0 · 0,9 = 9,9º φr = 32 · 1,1 = 35,2º

cur = 19 · 0,9 = 17,1 kPa cur = 0

Współczynnik stateczności:

0x01 graphic
- Spełnione


Tab. Wyznaczenie sił utrzymujących i zsuwających

Nr paska

Q

[kN]

sin

[-]

cos

[-]

Q·sin

[kN]

'

[º]

tg'

[-]

c'

[kPa]

L·1

[m2]

c' ·L·1 [kN]

u

[kPa]

u·L·1 [kN]

Q·cos

[kN]

Q·cos - u·L·1[kN]

(Q·cos - u·L·1)·tg' [kN]

1

22,34

0,05

0,999

1,12

22,01

0,404

8,92

0,601

5,36

14,30

8,59

22,309

13,718

5,54

2

27,14

0,15

0,989

4,07

23,93

0,443

7,62

0,607

4,62

13,70

8,31

26,833

18,519

8,21

3

31,59

0,25

0,968

7,90

25,84

0,484

6,33

0,620

3,92

12,50

7,75

30,585

22,839

11,05

4

35,82

0,35

0,937

12,54

27,72

0,525

5,06

0,641

3,24

10,60

6,79

33,557

26,768

14,06

5

39,70

0,45

0,893

17,87

29,82

0,573

3,64

0,672

2,44

8,00

5,37

35,456

30,081

17,23

6

43,23

0,55

0,835

23,78

32,26

0,631

1,98

0,718

1,43

4,50

3,23

36,102

32,870

20,74

7

43,34

0,65

0,760

28,17

34,72

0,692

0,33

0,790

0,26

1,30

1,03

32,934

31,908

22,09

8

36,16

0,75

0,661

27,12

35,20

0,705

0,00

0,907

0,00

0,00

0,00

23,916

23,916

16,86

9

25,71

0,85

0,527

21,85

35,20

0,705

0,00

1,139

0,00

0,00

0,00

13,542

13,542

9,55

10

8,15

0,95

0,312

7,74

35,20

0,705

0,00

1,922

0,00

0,00

0,00

2,545

2,545

1,79

1'

17,32

-0,05

0,999

-0,87

19,73

0,358

10,46

0,601

6,28

14,30

8,59

17,299

8,709

3,12

2'

12,09

-0,15

0,989

-1,81

16,68

0,299

12,52

0,607

7,60

13,70

8,31

11,955

3,641

1,09

3'

6,72

-0,25

0,968

-1,68

12,09

0,214

15,62

0,620

9,68

12,50

7,75

6,504

-1,242

-0,27

4'

4,47

-0,35

0,937

-1,57

9,90

0,174

17,10

0,641

10,95

10,60

6,79

4,190

-2,599

-0,45

5'

3,34

-0,45

0,893

-1,50

9,90

0,174

17,10

0,672

11,49

8,00

5,37

2,980

-2,395

-0,42

6'

1,85

-0,55

0,835

-1,02

9,90

0,174

17,10

0,718

12,29

4,50

3,23

1,542

-1,691

-0,30

7'

0,28

-0,65

0,760

-0,18

9,90

0,174

17,10

0,790

13,50

1,30

1,03

0,216

-0,811

-0,14

143,52

93,06

129,76

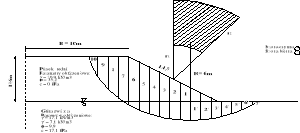

Metoda Szwedzka - schemat obliczeń

0x01 graphic

4. Wyznaczenie naprężeń w podłożu od obciążenia nasypem

0x01 graphic

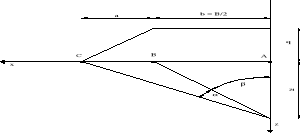

Naprężenia w osi nasypu od obciążenia zewnętrznego:

0x01 graphic

0x01 graphic

0x01 graphic

Naprężenia geostatyczne (efektywne):

0x01 graphic

γ' = γ - γw

.

z [m]

 [rad]

 [rad]

σz [kPa]

σv ' [kPa]

0,0

0,00102

1,568796

81,50

81,57

0,5

0,05093

1,471128

81,49

85,05

1,0

0,10014

1,373401

81,40

88,60

1,5

0,14615

1,279340

81,18

92,15

2,0

0,18781

1,190290

80,78

95,70

2,5

0,22442

1,107149

80,18

99,25

3,0

0,25569

1,030377

79,36

102,80

3,5

0,28168

0,960070

78,35

106,35

4,0

0,30267

0,896055

77,15

109,90

4,5

0,31913

0,837981

75,81

113,45

5,0

0,33155

0,785398

74,34

117,00

0x01 graphic

.

5. Obliczenie osiadań konsolidacyjnych

0x01 graphic
[kPa]

Mo = 16 MPa - moduł ściśliwości edometrycznej dla Gz

0x01 graphic
= 0,0255 m = 2,6 cm < Sc dop = 10 cm - Warunek spełniony

OPIS TECHNICZNY

Wzmacnianie gruntu kolumnami kamiennymi - metodą wibrowymiany gruntu.

1. Technologia wykonania

Wibrowymiana polega na formowaniu kolumn z kruszywa, w słabych gruntach spoistych i uwarstwionych, nie poddających się zagęszczaniu własnemu.

Grunty spoiste i niejednorodne mają często niewystarczającą nośność lub nadmierną ściśliwość. Przy zawartości frakcji pylastych i ilastych powyżej 10% praktycznie nie poddają się zagęszczaniu własnemu. Wówczas do wzmocnienia gruntu stosowana jest wibrowymiana. Metoda ta jest również skuteczna przy wzmacnianiu niekontrolowanych nasypów, zawierających m.in. gruz, żużel, popioły, itp.

W pierwszej fazie wykonywania kolumn wibrator wypełnia się kruszywem i pogrąża w podłoże przy udziale wibracji i docisku palownicy. Po osiągnięciu głębokości przewidzianej w projekcie następuje formowanie poszerzonej stopy żwirowej w gruncie nośnym, przy czym podłoże rodzime doznaje dodatkowo wzmocnienia na skutek zagęszczenia (grunty sypkie) lub przyspieszonej konsolidacji (nawodnione grunty spoiste).

W drugiej fazie wykonuje się trzon kolumny kamiennej w obrębie wzmacnianych gruntów. W tym celu do wibratora wsypuje się od góry, przez zamykaną śluzę, gruboziarniste kruszywo. W trakcie podciągania wibratora do góry kruszywo wypływa spod ostrza wibratora przy udziale sprężonego powietrza i wypełnia przestrzeń zajętą wcześniej przez wibrator. Z kolei ponowne opuszczenie wibratora powoduje rozepchnięcie kruszywa na boki i zwiększenie efektywnej średnicy kolumny. Posuwisto-zwrotny ruch wibratora kontynuowany jest na całej długości kolumny. Dodatkowym efektem, jaki towarzyszy formowaniu trzonu kolumny kamiennej, jest poprawienie parametrów mechanicznych otaczającego gruntu.

W naszym przypadku metoda ta jest nieekonomiczna, zaleca się zastosowanie innej metody np. całkowitej wymiany gruntu rodzimego.

2. Badanie kontroli jakości

W ramach badań kontroli jakości wykonanych robót wykonuje się badania uziarnienia zastosowanego kruszywa oraz sondowania dynamiczne w trzonach kolumn kamiennych dla potwierdzenia zakładanego w projekcie stopnia zagęszczenia oraz ciągłości. Niekiedy wykonuje się również próbne obciążenia kolumn kamiennych lub podłoża wzmocnionego kolumnami kamiennymi.

Dostarczane kruszywo podlega każdorazowo kontroli wstępnej (wizualnej), która pozwala na stwierdzenie składu granulometrycznego, zabarwienia, stopnia zapylenia w aspekcie ujawnienia ew. odchyleń w stosunku do innych dostaw. Na uzgodnionych zasadach są systematycznie pobierane próbki kruszywa (3-5 kg) do wykonania podstawowych badań laboratoryjnych (krzywe przesiewu, analiza pyłowa) oraz próbki "rozjemcze", przechowywane dla celów ew. badań dodatkowych. Próbki powinny być starannie, jednoznacznie opisane i zabezpieczone na czas przechowywania i transportu do laboratorium budowlanego.

Przegląd podstawowych metod badań w zastosowaniu do środowiska gruntowego:
- Grunty spoiste: CPT, SS, DP, SPT lub SR oraz pobieranie próbek (ocena makroskopowa, badania laboratoryjne) PS, OS CS, FYT, PMT, GUC, PIL, DMT lub PMT, GW;
- Grunty niespoiste: CPT, DP lub SPT oraz pobieranie próbek PS, OS, AS, PMT, DMT, GW, PIL, TP, PLT;

- Pomiary zwierciadła wody gruntowej;
- Geodezyjne kontrolne pomiary polowe, m.in. kontrolowanie osiadań (repery głębinowe, powierzchniowe, inklinometry).
Gdzie: SR, SS - sondowania bezpośrednie
CPT(U) - sondowania statyczne
DP - sondowania dynamiczne, w szczególności: DPL - sonda lekka (10 kg), DPM - sonda średnia (30 kg), DPH - sonda ciężka (50 kg) i DPSH - sonda bardzo ciężka (63,5 kg)
SPT - sondowania sondą SPT
PMT - badania presjometryczne
DMT - badanie dylatometrem gruntów
FYT - badanie sondą obrotową
PLT - próbne obciążenie płytą
SE - badania sejsmiczne
PS - próbka NNS o nienaruszonej strukturze
CS - próbka rdzeniowa
AS - próbka ze świdra spiralnego
OS - próbnik otwarty
TP - próbka z wykopu otwartego (odkrywki badawczej)

Wszelkie metody punktowej wymiany (ulepszenia) podłoża gruntowego dają dobrą możliwość bieżącego monitoringu parametrów ich wykonania. W szczególności: rzędnej zagłębienia stopy, jakości poszczególnych warstw gruntu oraz jednoznacznego ujawnienia warstwy nośnej - postęp zagłębianej rury i oporów przy pogrążaniu, ilości zużytego kruszywa, geodezyjnego pomiaru ew. podniesienia powierzchni roboczej (terenu lub wykopu) oraz bieżącego sondowania kontrolnego w przypadku wątpliwości dotyczących jakości wykonywanych robót. Wszelkie prace palowe są robotami docelowo zakrytymi, więc niezbędne jest sporządzanie na bieżąco dokumentacji powykonawczej (metryk pali).

Sprawdzenie stateczności nasypu metodą szwedzką.

W metodzie tej zakłada się, że poślizg nastąpi wzdłuż powierzchni cylindrycznej. Rozpatruje się siły działające wzdłuż powierzchni poślizgu. Współczynnik pewności wyraża się stosunkiem momentów utrzymujących do momentów zsuwających względem środka obrotu powierzchni poślizgu.

Nasyp uznaje się za stateczny, jeżeli współczynnik stateczności jest większy od 1,0 (w praktyce od 1,3).

Współczynnik pewności w warunkach naprężeń efektywnych:

0x01 graphic

2
