Projekt dźwigara dachowego

Projekt dźwigara dachowego

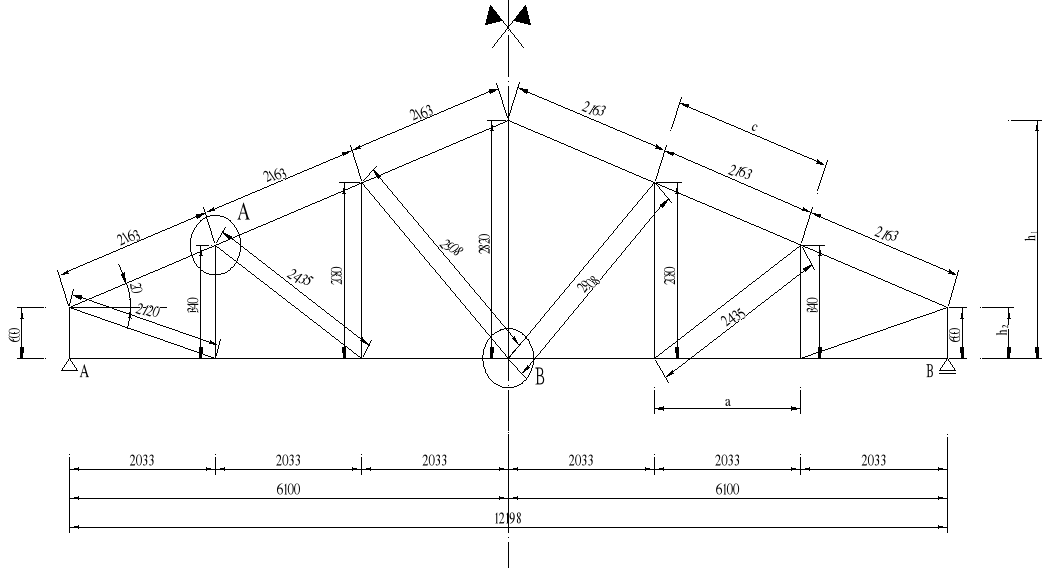

GEOMETRIA WIĄZARA

0x08 graphic
Typ „c”

0x01 graphic

ZEBRANIE OBCIĄŻEŃ

3.1 OBCIĄŻENIE STAŁE

Obciążenie

Wartość

charakterystyczna

[kN/mb]

Współczynnik

Obciążenia

Wartość

obliczeniowa

[kN/mb]

Ciężar własny

0,014L*1,2=0,014*12,2*1,2

2 x papa na lepiku na deskowaniu

0,35*1,2

0,205

0,420

1,1

1,3

0,226

0,546

Pas górny

0,625

0,772

Wełna mineralna gr. 20cm.

0,20*1,00*1,2

Listwy drewniane 40x40mm co 0,6m

0,04*0,04*5,5*1,2/0,6

Podsufitka z płyt gipsowo-kartonowych

0,0125*12,0*1,2

0,240

0,018

0,180

1,3

1,1

1,3

0,312

0,023

0,234

Pas dolny

0,438

0,569

OBCIĄŻENIA ZMIENNE

OBCIĄŻENIE ŚNIEGIEM wg PN-80/B-02010

Lokalizacja Suwałki - III strefa śniegowa

0x01 graphic

- strona nawietrzna

- strona zawietrzna

OBCIĄŻENIE WIATREM wg PN-77/B-02011

Lokalizacja Suwałki - I strefa wiatrowa

Rodzaj terenu B

Budowla niepodatna na dynamiczne działanie wiatru

- strona nawietrzna

dla

- strona zawietrzna

ZESTAWIENIE OBCIĄŻEŃ ZMIENNYCH

Obciążenie

Wartość

charakterystyczna

[kN/mb]

Współczynnik

Obciążenia

Wartość

obliczeniowa

[kN/mb]

- śnieg

- strona nawietrzna

- strona zawietrzna

- wiatr

- strona nawietrzna

- strona zawietrzna

1,056

1,228

-0,389

-0,173

1,4

1,4

1,3

1,3

1,478

1,718

-0,505

-0,224

STATYKA

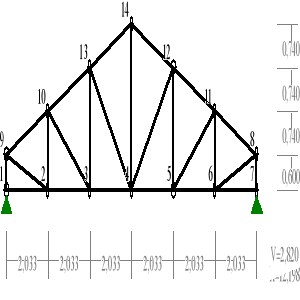

WĘZŁY:

0x01 graphic

WĘZŁY:

------------------------------------------------------------------

Nr: X [m]: Y [m]: Nr: X [m]: Y [m]:

------------------------------------------------------------------

1 0,000 0,000 8 12,198 0,600

2 2,033 0,000 9 0,000 0,600

3 4,066 0,000 10 2,033 1,340

4 6,099 0,000 11 10,165 1,340

5 8,132 0,000 12 8,132 2,080

6 10,165 0,000 13 4,066 2,080

7 12,198 0,000 14 6,099 2,820

------------------------------------------------------------------

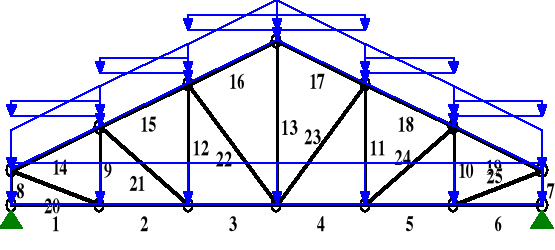

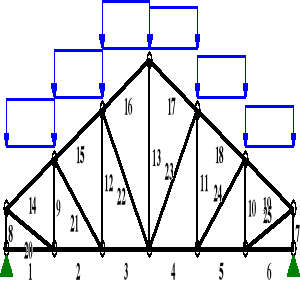

OBCIĄŻENIA:

0x01 graphic

OBCIĄŻENIA: ([kN],[kNm],[kN/m])

------------------------------------------------------------------

Pręt: Rodzaj: Kąt: P1(Tg): P2(Td): a[m]: b[m]:

------------------------------------------------------------------

Grupa: A "obciążenie stałe" Stałe γf= 1,00

1 Liniowe 0,0 0,569 0,569 0,00 2,03

2 Liniowe 0,0 0,569 0,569 0,00 2,03

3 Liniowe 0,0 0,569 0,569 0,00 2,03

4 Liniowe 0,0 0,569 0,569 0,00 2,03

5 Liniowe 0,0 0,569 0,569 0,00 2,03

6 Liniowe 0,0 0,569 0,569 0,00 2,03

14 Liniowe-Y 0,0 0,226 0,226 0,00 2,16

14 Liniowe 0,0 0,546 0,546 0,00 2,16

15 Liniowe-Y 0,0 0,226 0,226 0,00 2,16

15 Liniowe 0,0 0,546 0,546 0,00 2,16

16 Liniowe-Y 0,0 0,226 0,226 0,00 2,16

16 Liniowe 0,0 0,546 0,546 0,00 2,16

17 Liniowe-Y 0,0 0,226 0,226 0,00 2,16

17 Liniowe 0,0 0,546 0,546 0,00 2,16

18 Liniowe-Y 0,0 0,226 0,226 0,00 2,16

18 Liniowe 0,0 0,546 0,546 0,00 2,16

19 Liniowe-Y 0,0 0,226 0,226 0,00 2,16

19 Liniowe 0,0 0,546 0,546 0,00 2,16

------------------------------------------------------------------

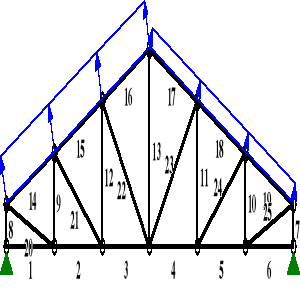

OBCIĄŻENIA:

0x01 graphic

OBCIĄŻENIA: ([kN],[kNm],[kN/m])

------------------------------------------------------------------

Pręt: Rodzaj: Kąt: P1(Tg): P2(Td): a[m]: b[m]:

------------------------------------------------------------------

Grupa: B "wiatr z lewej" Zmienne γf= 1,00

14 Liniowe 20,0 -0,505 -0,505 0,00 2,16

15 Liniowe 20,0 -0,505 -0,505 0,00 2,16

16 Liniowe 20,0 -0,505 -0,505 0,00 2,16

17 Liniowe -20,0 -0,224 -0,224 0,00 2,16

18 Liniowe -20,0 -0,224 -0,224 0,00 2,16

19 Liniowe -20,0 -0,224 -0,224 0,00 2,16

------------------------------------------------------------------

OBCIĄŻENIA:

0x01 graphic

OBCIĄŻENIA: ([kN],[kNm],[kN/m])

------------------------------------------------------------------

Pręt: Rodzaj: Kąt: P1(Tg): P2(Td): a[m]: b[m]:

------------------------------------------------------------------

Grupa: C "wiatr z prawej" Zmienne γf= 1,00

14 Liniowe 20,0 -0,224 -0,224 0,00 2,16

15 Liniowe 20,0 -0,224 -0,224 0,00 2,16

16 Liniowe 20,0 -0,224 -0,224 0,00 2,16

17 Liniowe -20,0 -0,505 -0,505 0,00 2,16

18 Liniowe -20,0 -0,505 -0,505 0,00 2,16

19 Liniowe -20,0 -0,505 -0,505 0,00 2,16

------------------------------------------------------------------

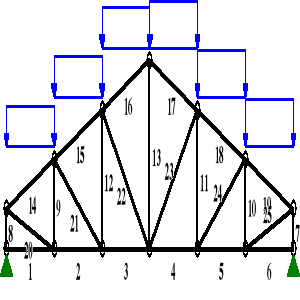

OBCIĄŻENIA:

0x01 graphic

OBCIĄŻENIA: ([kN],[kNm],[kN/m])

------------------------------------------------------------------

Pręt: Rodzaj: Kąt: P1(Tg): P2(Td): a[m]: b[m]:

------------------------------------------------------------------

Grupa: D "śnieg z lewej" Zmienne γf= 1,00

14 Liniowe-Y 0,0 1,718 1,718 0,00 2,16

15 Liniowe-Y 0,0 1,718 1,718 0,00 2,16

16 Liniowe-Y 0,0 1,718 1,718 0,00 2,16

17 Liniowe-Y 0,0 1,478 1,478 0,00 2,16

18 Liniowe-Y 0,0 1,478 1,478 0,00 2,16

19 Liniowe-Y 0,0 1,478 1,478 0,00 2,16

------------------------------------------------------------------

OBCIĄŻENIA:

0x01 graphic

OBCIĄŻENIA: ([kN],[kNm],[kN/m])

------------------------------------------------------------------

Pręt: Rodzaj: Kąt: P1(Tg): P2(Td): a[m]: b[m]:

------------------------------------------------------------------

Grupa: E "śnieg z prawej" Zmienne γf= 1,00

14 Liniowe-Y 0,0 1,478 1,478 0,00 2,16

15 Liniowe-Y 0,0 1,478 1,478 0,00 2,16

16 Liniowe-Y 0,0 1,478 1,478 0,00 2,16

17 Liniowe-Y 0,0 1,718 1,718 0,00 2,16

18 Liniowe-Y 0,0 1,718 1,718 0,00 2,16

19 Liniowe-Y 0,0 1,718 1,718 0,00 2,16

------------------------------------------------------------------

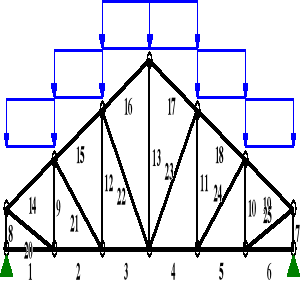

OBCIĄŻENIA:

0x01 graphic

OBCIĄŻENIA: ([kN],[kNm],[kN/m])

------------------------------------------------------------------

Pręt: Rodzaj: Kąt: P1(Tg): P2(Td): a[m]: b[m]:

------------------------------------------------------------------

Grupa: F "śnieg na całości" Zmienne γf= 1,00

14 Liniowe-Y 0,0 1,718 1,718 0,00 2,16

15 Liniowe-Y 0,0 1,718 1,718 0,00 2,16

16 Liniowe-Y 0,0 1,718 1,718 0,00 2,16

17 Liniowe-Y 0,0 1,718 1,718 0,00 2,16

18 Liniowe-Y 0,0 1,718 1,718 0,00 2,16

19 Liniowe-Y 0,0 1,718 1,718 0,00 2,16

------------------------------------------------------------------

OBCIĄŻENIA:

0x01 graphic

OBCIĄŻENIA: ([kN],[kNm],[kN/m])

------------------------------------------------------------------

Pręt: Rodzaj: Kąt: P1(Tg): P2(Td): a[m]: b[m]:

------------------------------------------------------------------

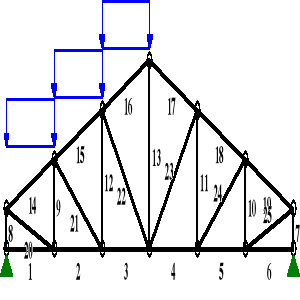

Grupa: G "maksymalny śnieg z lewej" Zmienne γf= 1,00

14 Liniowe-Y 0,0 1,718 1,718 0,00 2,16

15 Liniowe-Y 0,0 1,718 1,718 0,00 2,16

16 Liniowe-Y 0,0 1,718 1,718 0,00 2,16

------------------------------------------------------------------

OBCIĄŻENIA:

0x01 graphic

OBCIĄŻENIA: ([kN],[kNm],[kN/m])

------------------------------------------------------------------

Pręt: Rodzaj: Kąt: P1(Tg): P2(Td): a[m]: b[m]:

------------------------------------------------------------------

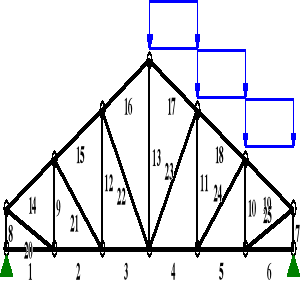

Grupa: H "maksymalny śnieg z prawej" Zmienne γf= 1,00

17 Liniowe-Y 0,0 1,718 1,718 0,00 2,16

18 Liniowe-Y 0,0 1,718 1,718 0,00 2,16

19 Liniowe-Y 0,0 1,718 1,718 0,00 2,16

------------------------------------------------------------------

==================================================================

W Y N I K I

Teoria I-go rzędu

Kombinatoryka obciążeń

==================================================================

OBCIĄŻENIOWE WSPÓŁ. BEZPIECZ.:

------------------------------------------------------------------

Grupa: Znaczenie: d: γf:

------------------------------------------------------------------

A -"obciążenie stałe" Stałe 1,00

B -"wiatr z lewej" Zmienne 1 1,00 1,00

C -"wiatr z prawej" Zmienne 1 1,00 1,00

D -"śnieg z lewej" Zmienne 1 1,00 1,00

E -"śnieg z prawej" Zmienne 1 1,00 1,00

F -"śnieg na całości" Zmienne 1 1,00 1,00

G -"maksymalny śnieg z lewej" Zmienne 1 1,00 1,00

H -"maksymalny śnieg z prawej" Zmienne 1 1,00 1,00

------------------------------------------------------------------

RELACJE GRUP OBCIĄŻEŃ:

------------------------------------------------------------------

Grupa obc.: Relacje:

------------------------------------------------------------------

A -"obciążenie stałe" ZAWSZE

B -"wiatr z lewej" EWENTUALNIE

Nie występuje z: C

C -"wiatr z prawej" EWENTUALNIE

Nie występuje z: B

D -"śnieg z lewej" EWENTUALNIE

Nie występuje z: EFGH

E -"śnieg z prawej" EWENTUALNIE

Nie występuje z: DFGH

F -"śnieg na całości" EWENTUALNIE

Nie występuje z: DEGH

G -"maksymalny śnieg z lewej" EWENTUALNIE

Nie występuje z: DEFH

H -"maksymalny śnieg z prawej" EWENTUALNIE

Nie występuje z: DEFG

------------------------------------------------------------------

KRYTERIA KOMBINACJI OBCIĄŻEŃ:

------------------------------------------------------------------

Nr: Specyfikacja:

------------------------------------------------------------------

1 ZAWSZE : A

EWENTUALNIE: B/C+D/E/F/G/H

------------------------------------------------------------------

SIŁY PRZEKROJOWE - WARTOŚCI EKSTREMALNE: T.I rzędu

Obciążenia obl.: "Kombinacja obciążeń"

------------------------------------------------------------------

Pręt: x[m]: M[kNm]: Q[kN]: N[kN]: Kombinacja obciążeń:

------------------------------------------------------------------

1 1,016 0,294* 0,000 -0,624 ABF - pas dolny

0,000 0,000* 0,578 -0,624 ABF

0,000 0,000 0,578* -0,624 ABF

0,000 0,000 0,578 0,624* AC

1,016 0,294 0,000 0,624* AC

0,000 0,000 0,578 -0,624* AB

1,016 0,294 0,000 -0,624* AB

2 1,016 0,294* 0,000 23,858 AF

0,000 0,000* 0,578 23,858 AF

0,000 0,000 0,578* 23,858 AF

0,000 0,000 0,578 23,858* AF

1,016 0,294 0,000 23,858* AF

0,000 0,000 0,578 6,979* AB

1,016 0,294 0,000 6,979* AB

3 1,017 0,294* 0,000 24,592 AF - pas dolny

0,000 0,000* 0,578 24,592 AF

0,000 0,000 0,578* 24,592 AF

0,000 0,000 0,578 24,592* AF

1,017 0,294 0,000 24,592* AF

0,000 0,000 0,578 7,574* AB

1,017 0,294 0,000 7,574* AB

4 1,016 0,294* 0,000 24,592 AF

0,000 0,000* 0,578 24,592 AF

0,000 0,000 0,578* 24,592 AF

0,000 0,000 0,578 24,592* AF

1,016 0,294 0,000 24,592* AF

0,000 0,000 0,578 8,198* AC

1,016 0,294 0,000 8,198* AC

5 1,016 0,294* 0,000 23,858 AF

0,000 0,000* 0,578 23,858 AF

0,000 0,000 0,578* 23,858 AF

0,000 0,000 0,578 23,858* AF

1,016 0,294 0,000 23,858* AF

0,000 0,000 0,578 7,602* AC

1,016 0,294 0,000 7,602* AC

6 1,017 0,294* 0,000 -0,000 AE

0,000 0,000* 0,578 -0,000 AE

0,000 0,000 0,578* -0,000 AE

0,000 0,000 0,578 0,000* A

1,017 0,294 0,000 0,000* A

0,000 0,000 0,578 0,000* A

1,017 0,294 0,000 0,000* A

7 0,000 0,000* 0,000 -18,292 AF

0,000 0,000* 0,000 -18,292 AF

0,000 0,000 0,000* -18,292 AF

0,000 0,000 0,000 -5,250* AC

0,000 0,000 0,000 -18,292* AF

8 0,000 0,000* 0,000 -18,292 AF

0,000 0,000* 0,000 -18,292 AF

0,000 0,000 0,000* -18,292 AF

0,000 0,000 0,000 -5,250* AB

0,000 0,000 0,000 -18,292* AF - słupek 2

9 0,000 0,000* 0,000 -5,884 AF

0,000 0,000* 0,000 -5,884 AF

0,000 0,000 0,000* -5,884 AF

0,000 0,000 0,000 -1,087* AB

0,000 0,000 0,000 -5,884* AF - słupek 3

10 0,000 0,000* 0,000 -5,884 AF

0,000 0,000* 0,000 -5,884 AF

0,000 0,000 0,000* -5,884 AF

0,000 0,000 0,000 -1,087* AC

0,000 0,000 0,000 -5,884* AF

11 0,000 0,000* 0,000 1,565 ABH

0,000 0,000* 0,000 1,565 ABH

0,000 0,000 0,000* 1,565 ABH

0,000 0,000 0,000 1,565* ABH

0,000 0,000 0,000 0,009* ACG

12 0,000 0,000* 0,000 1,565 ACG

0,000 0,000* 0,000 1,565 ACG

0,000 0,000 0,000* 1,565 ACG

0,000 0,000 0,000 1,565* ACG

0,000 0,000 0,000 0,009* ABH

13 0,000 0,000* 0,000 9,722 AF

0,000 0,000* 0,000 9,722 AF

0,000 0,000 0,000* 9,722 AF

0,000 0,000 0,000 9,722* AF - słupek 1

0,000 0,000 0,000 3,698* AB

14 1,082 1,305* 0,000 -25,390 AF

0,000 0,000* 2,412 -26,267 AF

2,163 0,000* -2,412 -24,512 AF

0,000 0,000 2,412* -26,267 AF

2,163 0,000 -2,412* -24,512 AF

2,163 -0,000 -0,225 -7,611* AB

0,000 0,000 2,412 -26,267* AF

15 1,082 1,305* -0,000 -26,171 AF - pas górny

0,000 0,000* 2,412 -27,049 AF

2,163 -0,000* -2,412 -25,293 AF

0,000 0,000 2,412* -27,049 AF

2,163 -0,000 -2,412* -25,293 AF

2,163 -0,000 -0,225 -7,847* AB

0,000 0,000 2,412 -27,049* AF

16 1,082 1,305* 0,000 -21,716 AF

0,000 0,000* 2,412 -22,594 AF

2,163 0,000* -2,412 -20,838 AF

0,000 0,000 2,412* -22,594 AF

2,163 0,000 -2,412* -20,838 AF

2,163 -0,000 -0,529 -6,385* AC

0,000 0,000 2,412 -22,594* AF

17 1,082 1,305* 0,000 -21,716 AF

0,000 0,000* 2,412 -20,838 AF

2,163 0,000* -2,412 -22,594 AF

0,000 0,000 2,412* -20,838 AF

2,163 0,000 -2,412* -22,594 AF

0,000 0,000 0,529 -6,385* AB

2,163 0,000 -2,412 -22,594* AF

18 1,082 1,305* 0,000 -26,171 AF

0,000 0,000* 2,412 -25,293 AF

2,163 0,000* -2,412 -27,049 AF

0,000 0,000 2,412* -25,293 AF

2,163 0,000 -2,412* -27,049 AF

0,000 0,000 0,225 -7,847* AC

2,163 0,000 -2,412 -27,049* AF

19 1,082 1,305* -0,000 -25,390 AF

0,000 0,000* 2,412 -24,512 AF

2,163 -0,000* -2,412 -26,267 AF

0,000 0,000 2,412* -24,512 AF

2,163 -0,000 -2,412* -26,267 AF

0,000 0,000 0,225 -7,611* AC

2,163 -0,000 -2,412 -26,267* AF

20 0,000 0,000* 0,000 24,875 AF

0,000 0,000* 0,000 24,875 AF

0,000 0,000 0,000* 24,875 AF

0,000 0,000 0,000 24,875* AF - krzyżulec 1

0,000 0,000 0,000 7,927* AB

21 0,000 0,000* 0,000 2,086 ABH

0,000 0,000* 0,000 2,086 ABH

0,000 0,000 0,000* 2,086 ABH

0,000 0,000 0,000 2,086* ABH

0,000 0,000 0,000 -0,741* ACG

22 0,000 0,000* 0,000 -6,768 AG

0,000 0,000* 0,000 -6,768 AG

0,000 0,000 0,000* -6,768 AG

0,000 0,000 0,000 -0,502* ABH

0,000 0,000 0,000 -6,768* AG - krzyżulec 2

23 0,000 0,000* 0,000 -6,768 AH

0,000 0,000* 0,000 -6,768 AH

0,000 0,000 0,000* -6,768 AH

0,000 0,000 0,000 -0,502* ACG

0,000 0,000 0,000 -6,768* AH

24 0,000 0,000* 0,000 2,086 ACG

0,000 0,000* 0,000 2,086 ACG

0,000 0,000 0,000* 2,086 ACG

0,000 0,000 0,000 2,086* ACG

0,000 0,000 0,000 -0,741* ABH

25 0,000 0,000* 0,000 24,875 AF

0,000 0,000* 0,000 24,875 AF

0,000 0,000 0,000* 24,875 AF

0,000 0,000 0,000 24,875* AF

0,000 0,000 0,000 7,927* AC

* = Max/Min

REAKCJE - WARTOŚCI EKSTREMALNE: T.I rzędu

Obciążenia obl.: "Kombinacja obciążeń"

------------------------------------------------------------------

Węzeł: H[kN]: V[kN]: R[kN]: M[kNm]: Kombinacja obciążeń:

------------------------------------------------------------------

1 0,624* 16,306 16,318 ABF

0,624* 5,828 5,862 AB

-0,624* 16,988 17,000 ACF

-0,624* 6,510 6,540 AC

0,000 18,871* 18,871 AF

0,624 5,828* 5,862 AB

0,000 18,871 18,871* AF

7 0,000* 18,871 18,871 AF

0,000* 5,828 5,828 AC

0,000* 8,393 8,393 A

0,000 18,871* 18,871 AF

0,000 5,828* 5,828 AC

0,000 18,871 18,871* AF

------------------------------------------------------------------

* = Max/Min

MATERIAŁ

Drewno klasy - C30

Klasa użytkowania konstrukcji - 2 - przykrycie dachowe kawiarni

Klasa trwania obciążenia - krótkotrwałe - dla wszystkich kombinacji obciążeń decydujący wpływ ma obciążenie śniegiem

wg PN-B-03150:2000 tablica 3.2.5

wg PN-B-03150:2000 tablica 3.2.2

wg PN-B-03150:2000/Az2 Załącznik Z-2.2.3

wg PN-B-03150:2000/Az2 Załącznik Z-2.2.3

wg PN-B-03150:2000/Az2 Załącznik Z-2.2.3

wg PN-B-03150:2000/Az2 Załącznik Z-2.2.3

wg PN-B-03150:2000/Az2 Załącznik Z-2.2.3

wg PN-B-03150:2000/Az2 Załącznik Z-2.2.3

wg PN-B-03150:2000/Az2 Załącznik Z-2.2.3

wg PN-B-03150:2000/Az2 Załącznik Z-2.2.3

Wymiarowanie elementów kratownicy

WYMIAROWANIE PASA GÓRNEGO

WYMIAROWANIE PASA GÓRNEGO NA ZGINANIE I ŚCISKANIE

Siły przekrojowe wg obliczeń programu RM-WIN (Pręt 15)

Dobór i cechy przekroju

Założono przekrój 7,0x20,0 cm - Drewno klasy: C 30

A=7,0*20,0=140,0 cm²

Sprawdzenie smukłości względem osi Y-Y

- warunek spełniony (należy uwzględnić wyboczenie)

Sprawdzenie nośności zginanego pasa górnego z uwzględnieniem ściskania

Określenie naprężeń

wg poz. 4.0

wg poz. 4.0

Końcowa wartość naprężeń

warunek spełniony

WYMIAROWANIE PASA GÓRNEGO NA ZGINANIE

Moment wg obliczeń programu RM-WIN (Pręt 15)

Dobór i cechy przekroju

Założono przekrój 7,0x20,0 cm - Drewno klasy: C 30

Sprawdzenie nośności

wg PN-B-03150:2000 pkt. 4.2.2.(4)

wg poz. 4.0

warunek spełniony

WYMIAROWANIE PASA DOLNEGO

WYMIAROWANIE PASA DOLNEGO NA ZGINANIE I ROZCIĄGANIE

Siły przekrojowe wg obliczeń programu RM-WIN (Pręt 3)

Dobór i cechy przekroju

Założono przekrój 7,0x20,0 cm - Drewno klasy: C 30

A=7,0*20,0=140,0 cm²

Sprawdzenie smukłości względem osi Y-Y

Sprawdzenie smukłości można pominąć - rozciąganie.

Sprawdzenie nośności zginanego pasa górnego z uwzględnieniem rozciągania

Określenie naprężeń

wg poz. 4.0

wg poz. 4.0

Końcowa wartość naprężeń

warunek spełniony

WYMIAROWANIE PASA DOLNEGO NA ZGINANIE

Moment wg obliczeń programu RM-WIN (Pręt 3)

Dobór i cechy przekroju

Założono przekrój 7,0x20,0 cm - Drewno klasy: C 30

A=7,0*20,0=140,0 cm²

Obliczenie współczynnika stateczności giętej

wg PN-B-03150:2000 tab. 4.2.2

wg PN-B-03150:2000 pkt. 4.2.2.(3)

Sprawdzenie nośności

wg poz. 4.0

warunek spełniony

WYMIAROWANIE PASA DOLNEGO NA ZGINANIE I ŚCISKANIE

Siły przekrojowe wg obliczeń programu RM-WIN (Pręt 1)

Dobór i cechy przekroju

Założono przekrój 7,0x20,0 cm - Drewno klasy: C 30

A=7,0*18,0=140,0 cm²

Sprawdzenie smukłości względem osi Y-Y

- warunek spełniony (należy uwzględnić wyboczenie)

Sprawdzenie nośności zginanego pasa górnego z uwzględnieniem ściskania

Określenie naprężeń

wg poz. 4.0

wg poz. 4.0

Końcowa wartość naprężeń

warunek spełniony

WYMIAROWANIE KRZYŻULCÓW

WYMIAROWANIE KRZYŻULCA 1 (NA ROZCIĄGANIE)

Siła podłużna wg obliczeń programu RM-WIN (Pręt 20)

Dobór i cechy przekroju

Założono przekrój 7,0x10,0 cm - Drewno klasy: C 30

A=7,0x10,0=70,0 cm²

Sprawdzenie smukłości względem osi Y-Y

Sprawdzenie smukłości można pominąć - rozciąganie.

Sprawdzenie nośności zginanego pasa rozciąganego krzyżulca

wg poz. 4.0

warunek spełniony wg poz. 4.0

WYMIAROWANIE KRZYŻULCA 2 (NA ŚCISKANIE)

Siła podłużna wg obliczeń programu RM-WIN (Pręt 22)

Dobór i cechy przekroju

Założono przekrój 7,0x10,0 cm - Drewno klasy: C 30

A=7,0x10,0=70,0 cm²

Sprawdzenie smukłości względem osi Y-Y

wg PN-B-03150:2000 pkt. 4.2.5.4

- warunek spełniony (należy uwzględnić wyboczenie)

Sprawdzenie nośności ściskanego krzyżulca:

Końcowa wartość naprężeń

wg poz. 4.0

warunek spełniony

Sprawdzenie smukłości względem osi Z-Z

wg PN-B-03150:2000 pkt. 4.2.5.4

- warunek spełniony (należy uwzględnić wyboczenie)

Sprawdzenie nośności ściskanego krzyżulca:

Końcowa wartość naprężeń

wg poz. 4.0

warunek spełniony

WYMIAROWANIE SŁUPKÓW

WYMIAROWANIE SŁUPKA 1 (NA ROZCIĄGANIE)

Siła podłużna wg obliczeń programu RM-WIN (Pręt 13)

Dobór i cechy przekroju

Założono przekrój 7,0x10,0 cm - Drewno klasy: C 30

A=7,0x10,0=70,0 cm²

Sprawdzenie smukłości względem osi Y-Y

Sprawdzenie smukłości można pominąć - rozciąganie.

Sprawdzenie nośności zginanego pasa rozciąganego krzyżulca

wg poz. 4.0

warunek spełniony

WYMIAROWANIE SŁUPKA 2 (NA ŚCISKANIE)

Siła podłużna wg obliczeń programu RM-WIN (Pręt 8)

Dobór i cechy przekroju

Założono przekrój 7,0x10,0 cm - Drewno klasy: C 30

A=7,0x10,0=70,0 cm²

Sprawdzenie smukłości względem osi Y-Y

wg PN-B-03150:2000 pkt. 4.2.5.4

- warunek spełniony (należy uwzględnić wyboczenie)

Sprawdzenie nośności ściskanego krzyżulca

stan graniczny nośności sprawdzam wg pkt. 4.1.7 PN

Końcowa wartość naprężeń

0x01 graphic

wg poz. 4.0

0x01 graphic
warunek spełniony

Sprawdzenie smukłości względem osi Z-Z

wg PN-B-03150:2000 pkt. 4.2.5.4

- warunek spełniony (należy uwzględnić wyboczenie)

Sprawdzenie nośności ściskanego krzyżulca

Końcowa wartość naprężeń

wg poz. 4.0

warunek spełniony

WYMIAROWANIE SŁUPKA 3 (NA ŚCISKANIE)

Siła podłużna wg obliczeń programu RM-WIN (Pręt 9)

Dobór i cechy przekroju

Założono przekrój 7,0x10,0 cm - Drewno klasy: C 30

A=7,0x10,0=70,0 cm²

Sprawdzenie smukłości względem osi Y-Y

wg PN-B-03150:2000 pkt. 4.2.5.4

- warunek spełniony (należy uwzględnić wyboczenie)

Sprawdzenie nośności ściskanego krzyżulca

Końcowa wartość naprężeń

wg poz. 4.0

warunek spełniony

Sprawdzenie smukłości względem osi Z-Z

- warunek spełniony (należy uwzględnić wyboczenie)

Sprawdzenie nośności ściskanego krzyżulca

Końcowa wartość naprężeń

wg poz. 4.0

warunek spełniony

WYMIAROWANIE POŁĄCZEŃ

Obliczenie łączników

Określenie średnicy gwoździ wg PN-B-03150:2000

Przyjęto nakładkę o grubości

, gdzie
- grubość najcieńszego elementu.

Przyjęto gwoździe: 5,0x180,0 mm - dwucięte;

Sprawdzenie długości zakotwienia gwoździ

Obliczenie wytrzymałości drewna na docisk

Obliczenie momentu uplastycznienia gwoździ

0x01 graphic

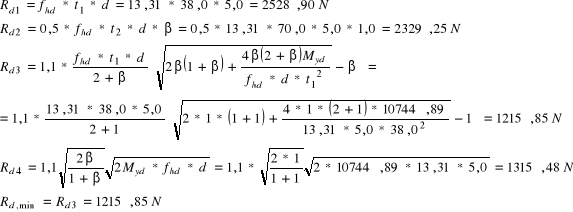

Obliczenie nośności gwoździ

0x01 graphic

WĘZEŁ A

Liczba gwoździ

Krzyżulec (pręt 21)

wg obliczeń programu RM-WIN

przyjęto n=4 gwoździe

Słupek (pręt 9)

wg obliczeń programu RM-WIN

przyjęto n=4 gwoździe

Pas górny (pręty 14 i 15)

wg obliczeń programu RM-WIN

przyjęto n=12 gwoździ

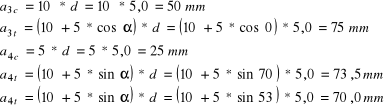

Obliczenie minimalnych rozstawów gwoździ

0x01 graphic

0x01 graphic

Przyjęcie rozstawu gwoździ

0x01 graphic

6.2.1 WYMIAROWANIE NAKŁADKI

Cechy geometryczne

Wymiary: 41,0x47,5x3,8 cm

Drewno: C30

Pole przekroju poprzecznego:

Wskaźnik wytrzymałości:

Sprawdzenie minimalnej grubości nakładki

Siły działające na nakładkę wg obliczeń programu RM-WIN

Wariant I

Maksymalna siła ściskająca w pasie górnym:
(pręt 15, kombinatoryka AF)

Wariant II

Maksymalna siła ściskająca w słupku:
(pręt 9, kombinatoryka AF)

Siłę rozciągającą w krzyżulcu pominięto ze względu na jej brak w kombinatoryce AF.

0x08 graphic

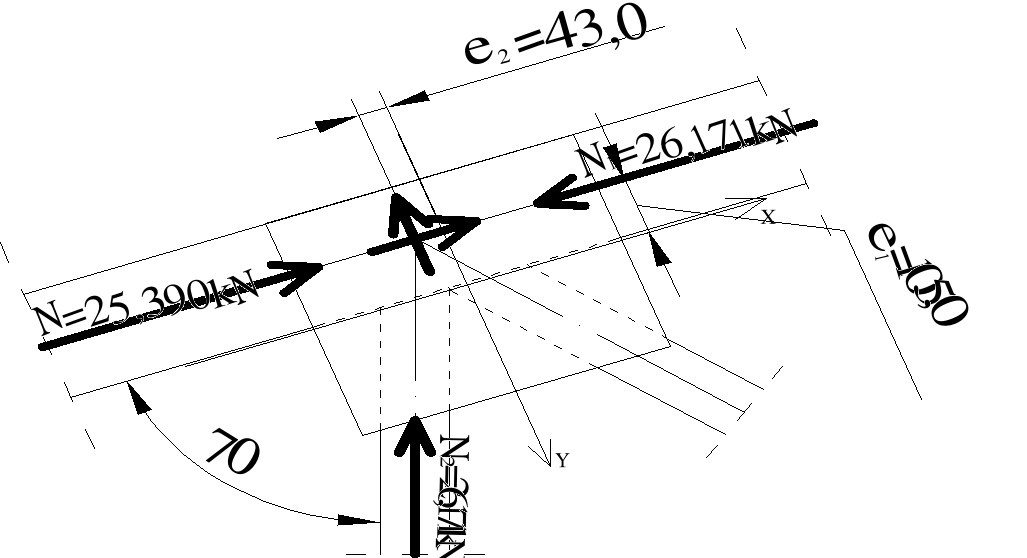

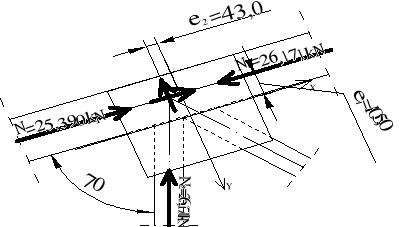

Wariant I - siły działające w pasie górnym

Wymiarowanie nakładki na ściskanie i zginanie

0x01 graphic

wg poz. 4.0

wg poz. 4.0

warunek spełniony

Wariant II - siła działająca w słupku

Wymiarowanie nakładki na ściskanie i zginanie

0x01 graphic

wg poz. 4.0

wg poz. 4.0

warunek spełniony

6.3 WĘZEŁ B

Liczba gwoździ

Krzyżulec (pręt 22)
wg obliczeń programu RM-WIN

przyjęto n=4 gwoździe

Krzyżulec (pręt 23)
wg obliczeń programu RM-WIN

przyjęto n=4 gwoździe

Słupek (pręt 13)
wg obliczeń programu RM-WIN

przyjęto n=4 gwoździe

Pas dolny (pręty 3 i 4)

wg obliczeń programu RM-WIN

przyjęto n=12 gwoździ

Obliczenie minimalnych rozstawów gwoździ

0x01 graphic

0x01 graphic

Przyjęcie rozstawu gwoździ

0x01 graphic

6.3.1 WYMIAROWANIE NAKŁADKI

Cechy geometryczne

Wymiary: 41,0x63,0x3,8 cm

Drewno: C30

Pole przekroju poprzecznego:

Wskaźnik wytrzymałości:

Sprawdzenie minimalnej grubości nakładki

Siły działające na nakładkę wg obliczeń programu RM-WIN

Wariant I

Maksymalna siła rozciągająca w pasie dolnym:
(pręt 3, kombinatoryka AF)

Wariant II

Maksymalna siła rozciągająca w słupku:
(pręt 13, kombinatoryka AF)

Siłę ściskającą w krzyżulcu pominięto ze względu na jej brak w kombinatoryce AF.

0x08 graphic

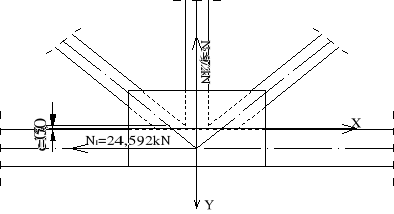

Wariant I - siły działające w pasie dolnym

Wymiarowanie nakładki na rozciąganie i zginanie

wg poz. 4.0

wg poz. 4.0

warunek spełniony

6.0 UGIĘCIE DŹWIGARA

wg poz. 3.1

wg poz. 3.2.1

0x01 graphic

wg poz. 4.0

Ugięcie od obciążenia stałego

0x01 graphic

Ugięcie od obciążenia zmiennego (śnieg)

0x01 graphic

Ugięcie od obciążeń całkowitych

warunek spełniony

1

_{Projekt dźwigara dachowego z drewna litego sosnowego.}_strona

Uniwersytet Warmińsko - Mazurski, Wydział Nauk Technicznych, Katedra Budownictwa i Konstrukcji Budowlanych,

0x01 graphic

0x01 graphic

0x01 graphic

Wyszukiwarka

Podobne podstrony:
Dzwigar dachowy
Projekt więźby dachowej o konstrukcji płatwiowo kleszczowej (płatwiowo kleszczowego)
Budownictwo Ogolne 2 Projekt Wiezba dachowa rozporowa 2003 i
drewno tablice pomocnicze do projektowania więźby dachowej

Zasady projektowania więźby dachowej, drzewa, konstrukcje drewniane, Technologia

więcej podobnych podstron
