SPRAWOZDANIE Z OBRÓBKI UBYTKOWEJ
AGH IMiR	xxxxxx	Rok IV	Grupa pościgowa
Lab nr 2	Temat Wiercenie, pogłębianie, rozwiercanie i frezowanie	Data:18.10.2004
				ocena

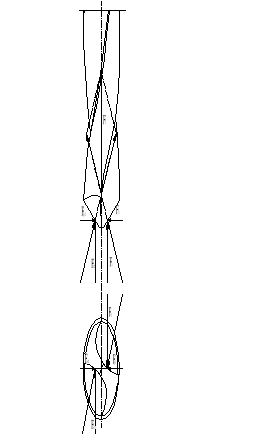

1. Geometria wiertła krętego w układzie narzędzia

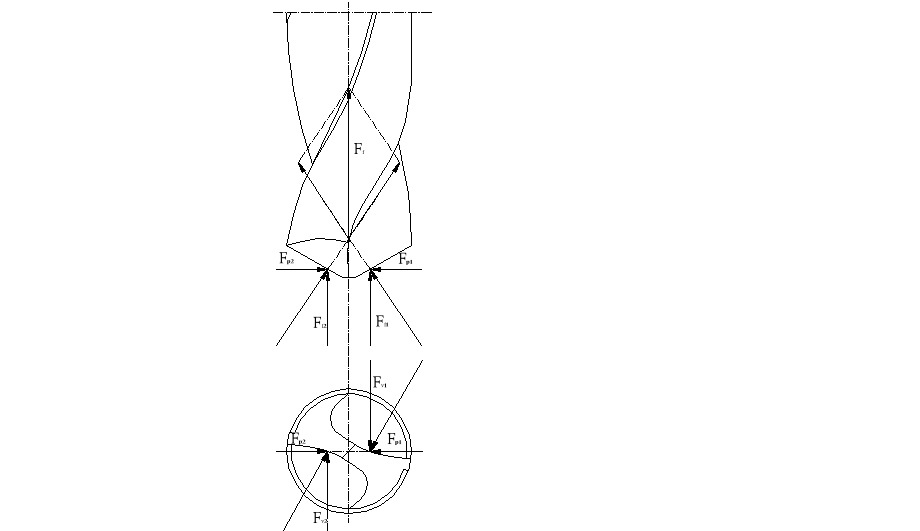

2. Szkic rozkładu składowych sił i momentu skrawania

1. przy wierceniu

F_f1 , F_f2 - składowe równoległe do osi

F_v1 , F_v2 - składowe prostopadłe do osi i równoległe do kierunku prędkości ruchu głównego

F_p1 , F_p2 - prostopadłe do dwu poprzednich

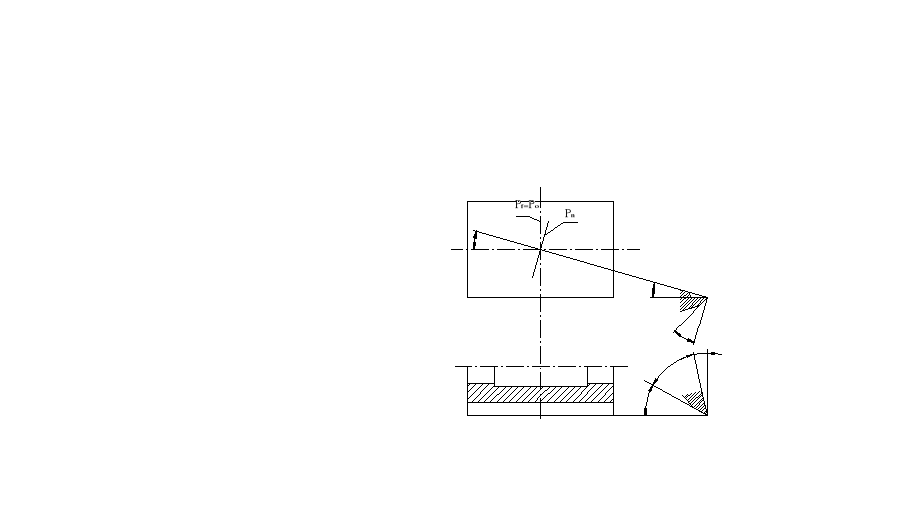

4. Geometria ostrza freza w układzie narzędzia

5.Frezowanie

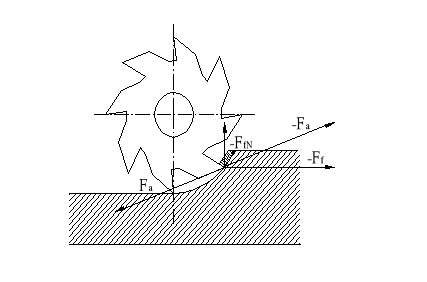

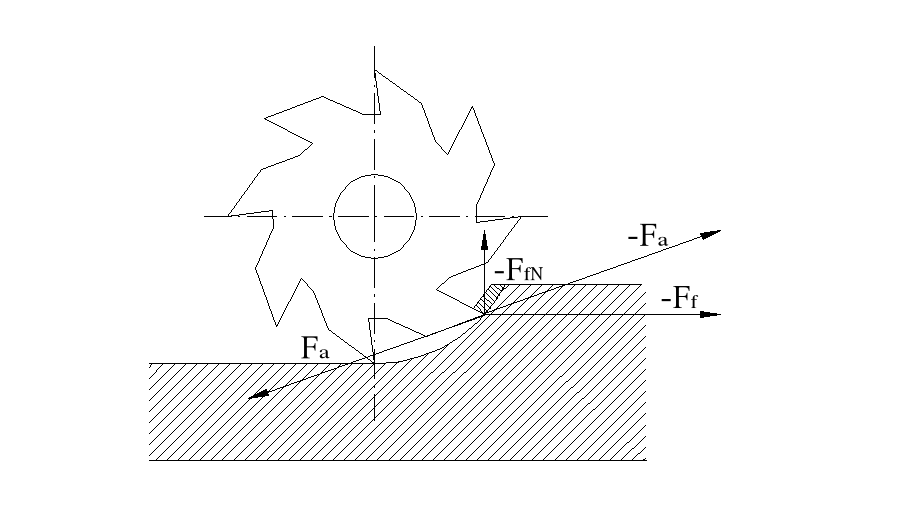

a)przy frezowaniu przeciwbieżnym

wady:

-składowa pionowa usiłuje podnieść obrabiany przedmiot (drgania)

- podczas wcinania następuje poślizg i zgniot przedmiotu

- pogorszona gładkość obrabianej pow.

- mniejsza trwałość ostrza

- większe zapotrzebowanie mocy

poślizgu

- szybsze zużycie ostrzy

zalety: -mała czułość na luzy w mech. posuwu stołu(nakrętka dociskana do śruby)

- dobre przy frezowaniu materiałów niepodatnych na zgniot(żeliwo szare)

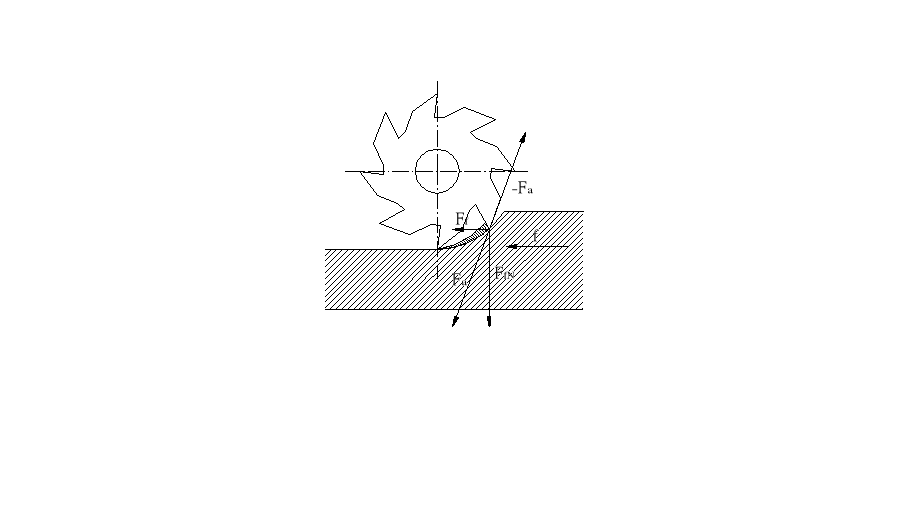

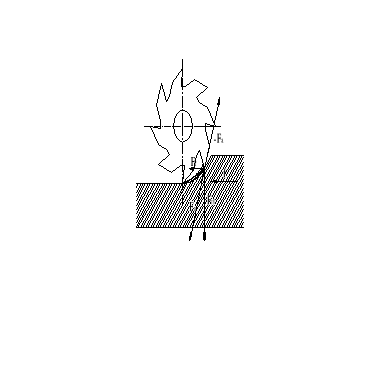

c)przy frezowaniu współbieżnym

zalety- ostrza frezu skrawa warstwę grubości od maksymalnej do zera przy wyjściu, dlatego poślizg w czasie używania ostrza nie występuje

- dociskanie przedmiotu obrabianego do stołu

-lepsza gładkość powierzchni

wady - przy frezowaniu materiałów o utwardzonej warstwy wierzchniej powierzchni obrabianej, warunki wcinania ostrza są mniej korzystne nie przy przeciwbieżnym

- możliwość występowania luzu między śrubą a nakrętką

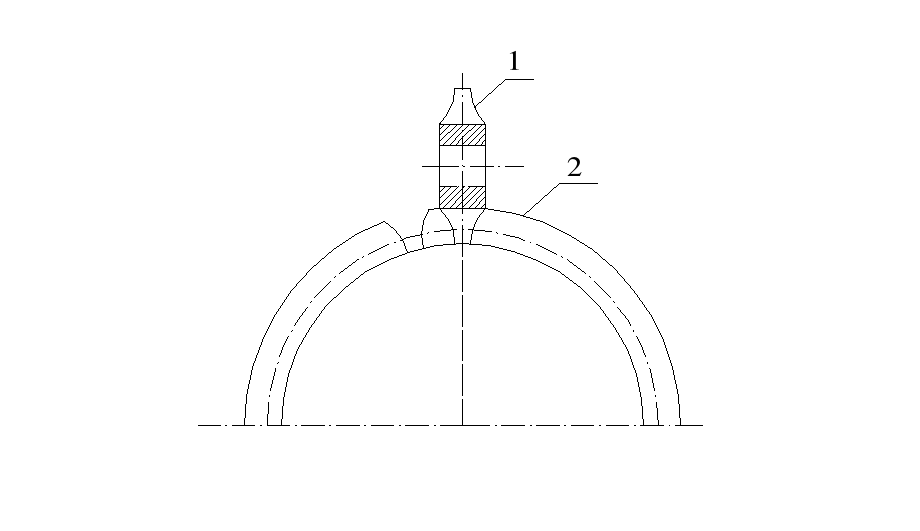

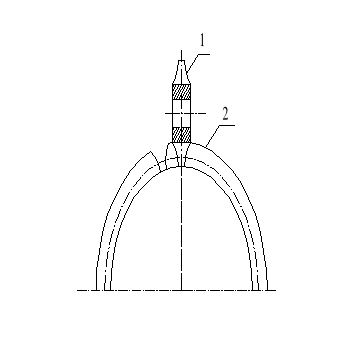

6.Schemat obróbki koła zębatego metodą frezowania kształtowego

1. frez modułowy krążkowy

2. koło obrabiane

Ruch główny wykonuje frez dookoła własnej osi , ruch posuwowy- w kierunku prostopadłym do szkicu

Charakterystyczną cechą tej metody jest to że kształt narzędzia odwzorowuje zarys zęba oraz to że ruch podziałowy jest realizowany w sposób przerywany przy użyciu podzielnicy bądź uchwytu specjalnego .

Frezy krążkowe modułowe są wykonywane najczęściej w kompletach o znormalizowanych wartościach modułu .

Metoda ta nie należy do dokładnych ,ale znajduje zastosowanie ponieważ jej kinematyka jest bardzo prosta , oraz można ją stosować na frezarkach uniwersalnych

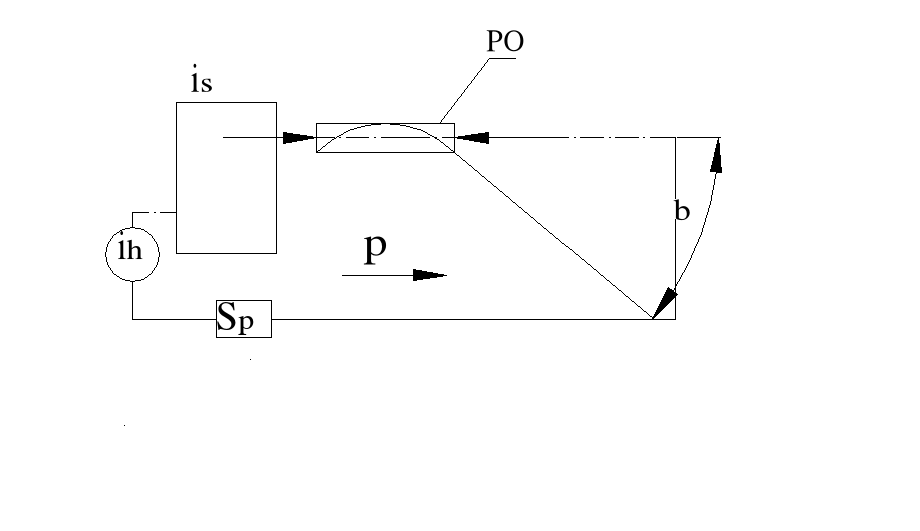

7.Schemat kinematyczny nacinania rowka wpustowego przy użyciu podzielnicy

i_s- przełożenie podzelnicy p- pusuw

i_h- przełożenie przekładni gitarowej PO- przedmito obrabiany

s_{p- skok śruby pociągowej} d-średnica wałk

_{równanie kinematycze:} i_h=

8. Część obliczeniowa z przeprowadzonych doświadczeń

1. frezowanie współbieżne i przeciwbieżne

frez walcowy NSWA φ80

z= 10 ostrzy

kąt pochylenia lini ostrza narzędzia α=15°

n=180obr/min

p_t=90mm/min

a=1mm

materiał-pa4 100x16

V=

_=95,24m/min

Posuw na jedno ostrze

P_z=
=
=0,05mm

Posuw na jeden obrót freza

P= p_z⋅ z = 0,05 ⋅ 10 = 0,5 mm/obr

Czas maszynowy

t_m =
=
=1,2 min

Liczba ostrzy skrawających wynosi:

Z_c =
+
=
+
= 3

b)Głowica frezarska

φ =63mm z = 10

materiał st5 60x30

a =1mm

n = 725 obr/min

p_t =85mm/min

V =
= 143,49 m/min

p_z =
=
=0,04 mm

p_f = p_z ⋅ z = 0,12mm/obr

czas maszynowy t_m =
= 0.88 min

c)Frezowanie rowka śrubowego przy pomocy podzielnicy

d_w =52mm

kąt pochylenia linii śrubowej β=20°

skok śruby pociągowej h_p =6mm

n_pobroty śruby pociągowej

n_p.=

H=
n_p⋅ i_h⋅ 1/1 ⋅
=1

i_h =
=
=

i_h =
=

Dobieramy zatem koła :

z₁ = 44

z₂ = 64

z₃ = 56

z₄ = 72

---
