Politechnika Świętokrzyska w Kielcach

Laboratorium elektroniki

Ćwiczenie

nr

6

Temat:

Badanie wzmacniacza

zbudowanego w oparciu

o tranzystor MOSFET

Zespół:

1) Mularczyk Paweł

2) Stoch Paweł

3) Tomaszewski Andrzej

Data wykonania ćwiczenia:

23.11.1999 r.

Data:

Ocena:

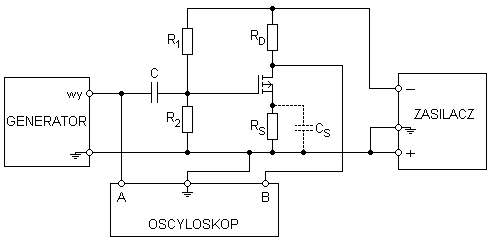

  1. Schemat pomiarowy.

0x08 graphic

Spis elementów:

R1=220kΩ, R2=560kΩ, RD=3,3kΩ, RS=270Ω, CS=25μF, C=10nF (pierwszy pomiar) oraz C=100nF (drugi pomiar).

  1. Spis przyrządów

  1. Tabele pomiarowe

układ kondensatorem C=10nF układ z kondensatorem C=100nF

Uwe=1V, UDD=7,9V

f [Hz]

Uwypp [V]

log f

kU [V/V]

kU [dB]

f [Hz]

Uwypp [V]

log f

kU [V/V]

kU [dB]

10

-

1

-

-

10

1,9

1

1,9

5,6

25

3

1,4

3

9,54

18

2,5

1,25

2,5

7,95

50

3,2

1,7

3,2

10,1

20

2,6

1,3

2,6

8,3

100

3,4

2

3,4

10,6

50

3,1

1,7

3,1

9,83

200

3,4

2,3

3,4

10,6

100

3,3

2

3,3

10,4

500

3,4

2,7

3,4

10,6

200

3,4

2,3

3,4

10,6

1k

3,4

3

3,4

10,6

500

3,4

2,7

3,4

10,6

2k

3,4

3,3

3,4

10,6

1k

3,5

3

3,5

10,9

5k

3,4

3,7

3,4

10,6

2k

3,5

3,3

3,5

10,9

10k

3,4

4

3,4

10,6

5k

3,6

3,7

3,6

11,1

20k

3,3

4,3

3,3

10,4

10k

3,6

4

3,6

11,1

50k

2,8

4,7

2,8

8,9

20k

3,6

4,3

3,6

11,1

100k

2,6

5

2,6

8,3

50k

3,5

4,7

3,5

10,9

180k

2,4

5,25

2,4

7,6

100k

3,3

5

3,3

10,4

200k

2,3

5,3

2,3

7,23

200k

3,1

5,3

3,1

9,83

500k

1,7

5,7

1,7

4,6

400k

2,65

5,6

2,65

8,46

1 M

1,1

6

1,1

0,83

460k

2,5

5,66

2,5

7,95

500k

2,3

5,7

2,3

7,23

1 M

1,4

6

1,4

2,92

Wielkości uzyskane z pomiarów:

układ z kondensatorem C=10nF układ z kondensatorem C=100nF

Uwygr=2,4V Uwygr=2,51V

kugr=2,4 V/V kugr=2,51 V/V

fd - brak fd=18 Hz

fg=180 kHz fg=460 kHz

  1. Wykresy charakterystyk

  1. charakterystyka dla układu z kondensatorem C=10nF

0x08 graphic

  1. charakterystyka dla układu z kondensatorem C=100nF

0x08 graphic

  1. Przykładowe obliczenia:

0x08 graphic

  1. Wnioski

Wzmacniacz zbudowano w oparciu o tranzystor unipolarny MOSFET. Dla badanego wzmacniacza zmierzono charakterystykę współczynnika wzmocnienia napięcia kU(f).

Z obliczeń przeprowadzanych w czasie pomiarów napięcie wyjściowe graniczne dla układu z kondensatorem C=10nF wynosi 2,4V, natomiast dla układu z kondensatorem C=100nF wynosi 2,51V. Odpowiednio wartość graniczna wzmocnienia napięcia dla układu z kondensatorem C=10nF wynosi kugr=2,4 V/V oraz dla układu z kondensatorem C=100nF kugr=2,51 V/V.

Z charakterystyk kU(f), gdzie wzmocnienie napięcia wyrażone jest w decybelach, zaś f jest funkcją logarytmiczną częstotliwości, odczytujemy wartość graniczną wzmocnienia napięcia kugr odejmując 3dB od wartości, na której następuje stabilizacja współczynnika wzmocnienia napięcia. Graniczna wartość wzmocnienia napięcia dla układu z kondensatorem C=10nF wynosi kugr=7,6 dB, zaś dla układu z kondensatorem C=100nF kugr=8 dB.

Również z charakterystyk wyznaczamy pasmo pracy wzmacniacza. Rozwiązując równanie, gdzie niewiadomą jest argument logarytmu, otrzymujemy wartość dolnej i górnej częstotliwości granicznej wzmacniacza. I tak, dla układu z kondensatorem C=10nF dolna częstotliwość graniczna ma wartość około fd=12,6Hz (pomiar był możliwy dopiero od częstotliwości równej f=25Hz), górna częstotliwość graniczna wynosi około fg=177,8kHz (w pomiarach uzyskano 180kHz). Dla układu zawierającego kondensator C=100nF wielkości te mają odpowiednio wartości: fd=17,8Hz (w pomiarach 18 Hz), fg=446,7kHz (w pomiarach 450kHz). Różnice w wartościach wielkości wyliczonych z charakterystyk a wyliczonych w trakcie pomiarów są rzędu 1-2% i najprawdopodobniej spowodowane niedokładnością odczytu z przyrządów pomiarowych i charakterystyk.

Na oscylografie mogliśmy również zauważyć przesunięcie fazowe napięcia wyjściowego względem wejściowego oraz odkształcanie się przebiegów napięcia ze wzrostem częstotliwości.
