POLITECHNIKA LUBELSKA

WYDZIAŁ ELEKTROTECHNIKI I INFORMATYKI

Nazwiska i imiona studentów :						Symbol grupy
Data wyk. Ćwiczenia		Symbol ćwiczenia 3		Temat zadania : Obwody prądu przemiennego z elementami ferromagnetycznymi .
	ZALICZENIE			Ocena	Data	Podpis

Cel ćwiczenia : Celem ćwiczenia jest zbadanie układów zawierających elementy ferromagnetyczne takie jak cewka z rdzeniem ferromagnetycznym .

Schemat układu do badania dławika.

Tabela pomiarów do podpunktu 3.1

Lp.	I	UL	P	cosϕ	S	Q	Z	L	sinϕ
		A	V	W	-	V⋅A	V⋅Ar	Ω	H	-
1	1	80	10	0,125	80	79,3	80	0,253	0,9922
2	2	144	32,5	0,113	288	286,16	72	0,228	0,9936
3	3	180	60	0,111	540	536,66	60	0,190	0,9938
4	4	200	70	0,088	800	796,93	50	0,159	0,9962
5	5	216	90	0,083	1080	1076,24	43,2	0,137	0,9965
6	5,5	220	100	0,083	1210	1205,86	40	0,127	0,9966

W celu wypełnienia tabeli dokonałem następujących obliczeń korzystając z poniższych wzorów :

Przykładowe obliczenia zostały przeprowadzone dla pomiaru pierwszego .

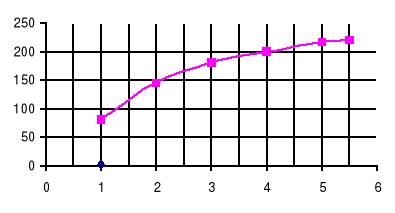

U=f(I)

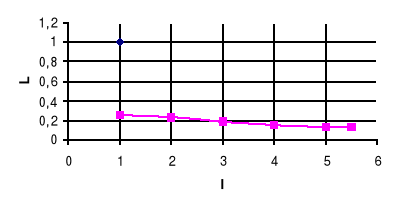

L=(I)

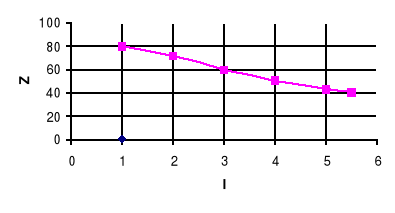

Z=f(I)

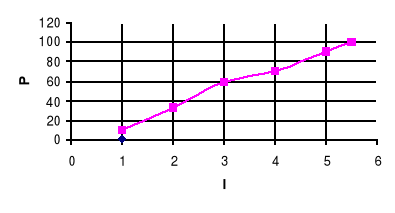

P=f(I)

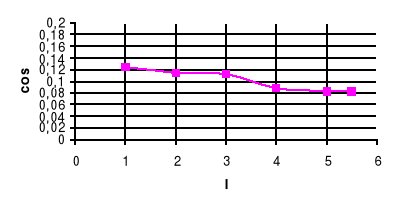

cosϕ=f(I)

Badanie zjawiska ferro rezonansu napięć.

Schemat układu do badania rezonansu napięć .

Tabela pomiarów wykonanych do podpunktu 3.3

Lp.	I	U	UC	URL	P	ϕ
		A	V	V	V	W	°
1	1	28	55	80	10	69
2	1,5	34	86	116	25	60,6
3	1,7	35	95	128	30	59,7
4	4,3	40	237	200	90	58,4
5	4,95	60	270	210	105	69,3
6	5	63	300	215	105	65,3
7	4,5	46	250	200	95	62,7
8	4	30	220	196	85	45
9	3,5	22	195	188	75	13

Badanie zjawiska ferro rezonansu prądów .

Schemat układu do badania rezonansu prądów .

Tabela pomiarów do podpunktu 3.4

Lp.	U	I	IC	IL	P	ϕ
		V	A	A	A	A	°
1	125	0,33	1,7	1,9	25	52,7
2	130	0,32	2	2,1	35	32,7
3	140	0,32	1,95	2,1	35	38,6
4	150	0,32	2,15	2,25	40	33,5
5	160	0,335	2,38	2,4	45	32,9
6	170	0,37	2,65	2,56	52	34,2
7	175	0,45	2,9	2,7	58	42,5
8	200	1,2	4,1	3,12	80	70,5
9	210	1,75	4,85	3,45	94	75,2

Wykresy do tabel 3,3 i 3,4 dołączone są na papierze milimetrowym.

Wnioski

Na podstawie dokonanych pomiarów i obliczeń można powiedzieć , że badany element w podpunkcie 3.2.1 jest elementem nieliniowym . Takie twierdzenie można oprzeć na fakcie iż impedancja badanego elementu zmienia się wraz z ze zmianą napięcia zasilającego . Przy niskiej wartości napięcia zasilającego układ nie wykazywał cech indukcyjnych badanego elementu , i dopiero po wzroście napięcia zasilającego do takiej wartości , że było możliwe odczytanie mocy pobieranej przez układ można było wyznaczyć wartość indukcyjności badanego układu . Brak wartości indukcyjności cewki we wcześniejszych pomiarach wynika z zerowej wartości odczytanej mocy pobieranej przez układ .

W układ 3.2.2 służył do badania zjawiska ferro rezonansu napięć . Badany układ wykazywał charakter indukcyjny do wartości prądu około 0,5A i 50V , a powyżej tej wartości charakter pojemnościowy .

W układ 3.2.3 posłużył do zbadania zjawiska ferro rezonansu prądów . Badany układ w obszarze dokonywanych pomiarów zachowywał charakter pojemnościowy i dopiero przy ostatnim pomiarze napięcia na kondensatorze i cewce były sobie prawie równe . Na tej podstawie można sądzić , że w dalszym obszarze układ zaczął wykazywać charakter pojemnościowy .

W oby powyższych przypadkach wyniki otrzymane doświadczalne różnią się od teoretycznych założeń powyższych układów . Niedokładności te wynikają z faktu , że użyte elementy nie są elementami idealnymi , a pomiary wykonane podczas wykonania ćwiczenia są obarczone niedokładnościami przyrządów pomiarowych .
