I ED	SPRAWOZDANIE				C-07
	Temat: Badanie współczynnika strat i przenikalno-				Data:
ćw.5	ści elektrycznej dielektryków za pomocą Mostka
	Scheringa.
	Sprawozdawca:				Podpis:
L-14		Konrad Zieliński

Budowa i własności dielektryków:

Dielektrykami są ciała, które w swojej strukturze - przy braku zewnętrznych bodźców jonizujących - nie zawierają ładunków swobodnych. Ładunki elektryczne przeciwnych znaków występujące w równych ilościach w poszczególnych atomach i cząsteczkach dielektryków są ze sobą bardzo silnie związane siłami wzajemnego przyciągania. Gdy na powyższe ładunki działają siły pola elektrycznego, więź między nimi nie zostaje zerwana, a jedynie doznają one nieznacznych, sprężystych przesunięć względem siebie. Wszystkie ładunki dodatnie przesuwają się w kierunku zgodnym z kierunkiem natężenia pola elektrycznego, a ładunki ujemne w kierunku przeciwnym. W wyniku takiej uporządkowanej, sprężystej deformacji atomów i cząstek dielektryka, na jego powierzchni zwróconej do okładziny dodatniej kondensatora pojawia się warstwa ładunków dodatnich. Zjawisko to nazywa się polaryzacją dielektryka w polu elektrycznym.

Mostek Scheringa - typ P5026

Mostek prądu przemiennego P5026 służy do pomiaru pojemności oraz tangensa strat dielektrycznych materiałów izolacyjnych (np. izolatorów, kondensatorów itp.)

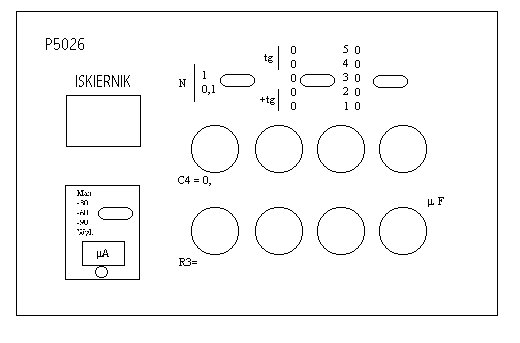

Płyta czołowa mostka Scheringa :

Sposób wykonywania pomiarów:

• przełączyć przełącznik czułość w pozycję Wył.,

• pokrętła określające wartości poszczególnych dekad rezystora R3 - ustawić w położeniu odpowiadającemu wartości 50Ω,

• pokrętła określające wartości poszczególnych dekad kondensatora C4 - ustawić w położeniu odpowiadającemu wartości 0,001μF,

• przełącznik A ustawić w położeniu 4,

• wyłączyć układ probierczy i ustawić żądaną wartość napięcia,

• włączyć przełącznik sieć - powinna zapalić się lampka oświetlająca skalę mikroamperomierza,

• przełącznik czułość ustawić w takim położeniu, w którym wskazówka mikroamperomierza wskaże wartość około 30 - 35μA,

• regulując na przemian pokrętłami zmieniającymi wartość R3 i C4 doprowadzić mostek do stanu równowagi,

• równoważenie mostka prowadzi się do takiej czułości, przy której pomiar rezystancji rezystora R3 i pojemności kondensatora C4 z dokładnością równą połowie dopuszczalnego błędu powoduje wychylenie wskazówki mikroamperomierza nie mniej niż 0,5mm,

• po zrównoważeniu mostka odczytać wartości R3 i C4, oraz obliczyć tgδ i C_x :

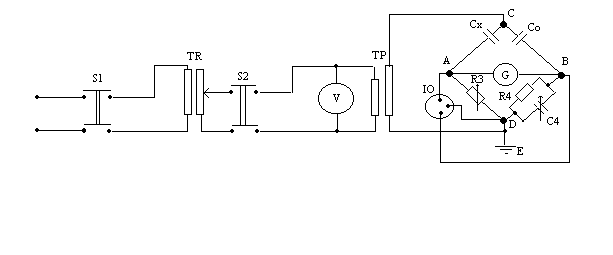

Schemat elektryczny układu do pomiaru z wykorzystaniem mostka w konfiguracji tzw. prostej :

Opis elementów umieszczonych na schemacie:

S1, S2 - styczniki,

TR, TP - transformator regulacyjny i probierczy,

V - woltomierz elektromagnetyczny,

Cx - obiekt badany,

Co - kondensator wzorcowy (powietrzny), 30pF

R3 - regulowany rezystor dekadowy,

R4 - rezystor stały,

C4 - kondensator dekadowy o regulowanej pojemności,

IO - iskiernik ochronny
