Elektroniczny moduł zapłonowy

Elektroniczny moduł zapłonowy.

Zbudowany na bardzo szybkim tranzystorze kluczującym.
Układ do zastosowania w klasycznym układzie zapłonowym z przerywaczem mechanicznym.
Osobiście używam taki moduł w Citroenie 2cv ( 12V ), oraz w motocyklu Ural z 6 V instalacją. Można go zastosować w innych silnikach z przerywaczem : K-750, Dniepr, M-72, Junak, WFM, SHL, motorynka, komar, jawka itp. oraz samochodach.


Dzięki zastosowaniu tego urządzenia mamy ułatwiony rozruch, równą pracę silnika, mniejsze zużycie paliwa, brak wypadania zapłonów - bardzo mocna iskra.

Efekt jest odczuwalny od razu, od momentu zamontowania urządzenia.

Dzięki niemu nie wypalają się styki przerywacza,
nie występuje nadmierne nagrzewanie elementów,
nie zmienia się odstęp między platynkami ( nie przestawia się zapłon ) itp.
Odstęp elektrod na świecy możemy zwiększyć od 1 do 1,5 mm. co poprawia spalanie mieszanki paliwowo - powietrznej ( zauważalne również przy uruchamianiu motocykla po mroźnej nocy ).


 Kondensator nieodzowny do tej pory a będący bardzo często przyczyną niedomagań motocykla, możemy odłączyć, ponieważ przez styki płynie ,, prąd czyszczący ,, i nie występuje zjawisko iskrzenia.

Nawet zaolejone świece i będący na nich nagar nie przeszkadzają w odpalaniu motorka.

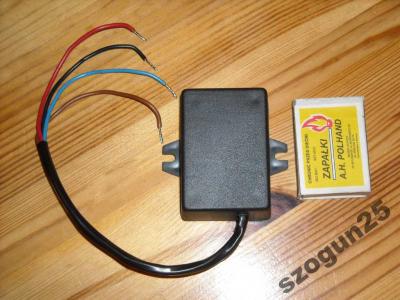

Moduł umieszczony w pudełku z uszami do łatwego montażu.
Po zamontowaniu nie wymaga żadnego regulowania.

BARDZO WAŻNE : całość zalana żywicą w celu zabezpieczenia układu przed wstrząsami i drganiami powodującymi ,, samoistne wylutowywanie ,, elementów.

Do podłączenia cztery kable - opis na pudełku ( łatwe podłączenie ).
Można go zastosować w motorkach, gdzie występuje magneto, lecz wymaga to pewnych przeróbek w instalacji
.
Aby prawidłowo działał zastosowany moduł,

konieczny jest akumulator.

Do każdego egzemplarza modułu dołączam uniwersalny schemat podłączenia - każdy motor jest inny, lecz podłączenie zawsze to samo


Poniżej króciutkie filmiki z zastosowanym moim modułem - miłego oglądania.

http://www.youtube.com/user/uralural1#p/a/u/1/ZZiuSrYaiuM

http://www.youtube.com/user/uralural1#p/a/u/2/_G5SKHf9xr4
