Wskaźnik poziomu z 10 LED

Specyfikacje techniczne

Napięcie zasilania: 12 V

Pobór prądu: 10 mA w stanie czuwania, max. 80 mA

Napięcie wejściowe: min. 20 mV rms

Zakres wskazań: 30 dB

LED prądu: 7 mA

sygn. IC2 napięcie: 5 V

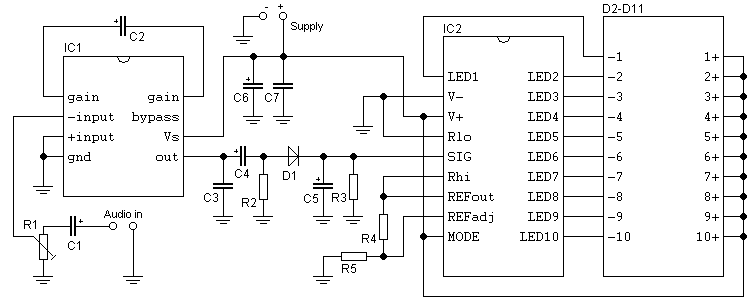

Schemat

Lista części

R1 - maszynka do 100 k mini

R2 - 2,2 k

R3 - 1 M

R4 - 2,7 k

R5 - 6,8 k

C1 - 0,47 uF

C2 - 10 uF

C3 - 47 nF

C4 - 4,7 uF

C5 - 0,1 uF

C6 - 100 uF

C7 - 100 nF

IC1 - LM386

IC2 - LM3915

D1 - 1N4148

D2-D11 - LED

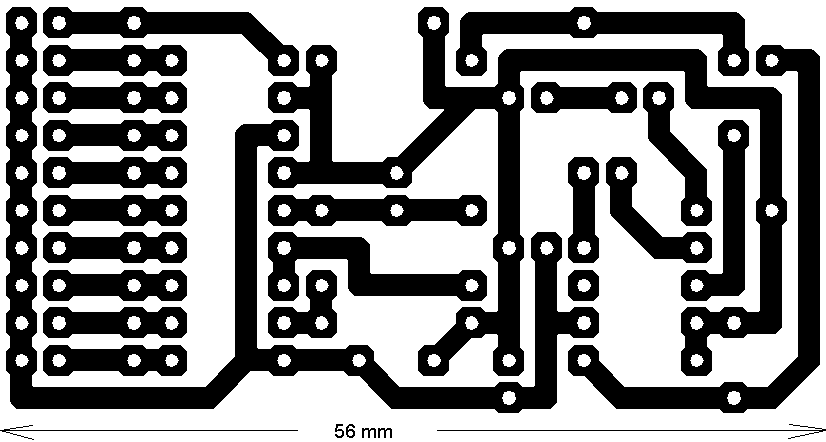

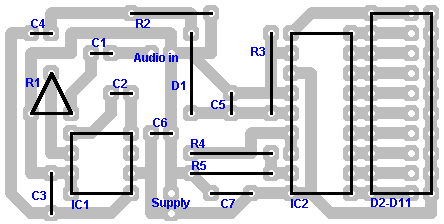

PCB układ
