Szymon Ratajczak kl. 3Tg Kierunek: Technik urządzeń i systemów energetyki odnawialnej
Sprawozdanie z wykonanego ćwiczenia
Temat ćwiczenia: Pomiary oscyloskopem. |
|
Data wykonania ćwiczenia: 26.03.2014r. |
Podpis nauczyciela: |
I. CEL ĆWICZENIA: Zapoznanie się z zasadą działania i obsługą oscyloskopu. Nabycie
umiejętności wykonywania podstawowych pomiarów za pomocą oscyloskopu.
II. PRZEBIEG ĆWICZENIA:
1. - zostały zidentyfikowane pokrętła przyrządu oraz wejścia:
- potencjometr nastawy ostrości obrazu,
- potencjometr jasności obrazu,
- przełącznik wejścia stało- i zmiennoprądowego (DC i AC),
- pokrętła przesuwu obrazu w kierunku poziomym i pionowym,
- pokrętło zmiany podstawy czasu,
- pokrętło zmiany czułości,
- wejście X,
- wejście Y.

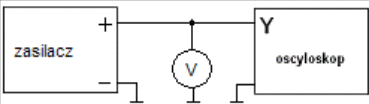

2. Pomiar napięcia stałego
2.1. Zmieniając nastawę zasilacza dokonano pomiaru kilku napięć stałych, a wyniki zostały zestawione w poniższej tabeli:
Lp. |
ly |
Cy |
U |
dz |
V/dz |
V |
|
1. |
1 |
2 |
2 |
2. |
5 |
1 |
5 |
3. |
2 |
3 |
6 |
4. |
5 |
3 |
15 |
1
3. Obserwacja różnych przebiegów okresowo zmiennych

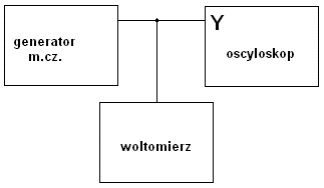

3.1. Układ został połączony wg schematu:
3.2 Przykładowy przebieg napięcia sinusoidalnego, prostokątnego i trójkątnego:
2
4. Pomiary parametrów sygnałów (schemat jak wyżej).
4.1. Zostały dokonane pomiary napięć przebiegów sinusoidalnych z generatora dla różnych jego nastaw. Zmierzono wartość międzyszczytową, szczytową (amplitudę), skuteczną napięcia. Zostały wyznaczone częstotliwości przebiegów poprzez pomiar okresu.Wszystkie parametry przedstawione są w poniższj tabeli.
Lp. |
Wartości odczytane z oscyloskopu |
Obliczone parametry przebiegu |
Wskazanie woltomierza |
|||||||
Dotyczące napięcia |
Dotyczące czasu |
|||||||||
Ly |
Cy |
lx |
Cx |
Uss |
Um |
Usk |
T |
f |
Uv |
|
Dz |
V/Dz |
dz |
Ms/dz |
V |
V |
V |
ms |
Hz |
V |
|
1. |
6 |
0,5 |
5,3 |
0,2 |
3 |
1,5 |
1,064 |
1,06 |
943 |
1 |
2. |
6 |
0,5 |
4 |
0,5 |
3 |
1,5 |
1,064 |
2 |
500 |
1 |
3. |
4 |
0,5 |
5,2 |
1 |
2 |
1 |
0,709 |
5,2 |
192 |
0,55 |
4. |
2 |
0,5 |
3,3 |
1 |
1 |
0,5 |
0,35 |
3,3 |
303 |
0,28 |
5. |
6 |
0,5 |
6,5 |
0,5 |
3 |
1,5 |
1,15 |
3,25 |
307 |
0,9 |
Użyte wzory:
woltomierz
wyskalowany jest dla wartości
skutecznej napięcia
przemiennego.
5. Przykładowe obliczenia:
3. Uss = Ly * Cy Uss = 2Um /2 Usk =
Uss = 4 * 0,5 Uss = Um Usk =
Uss = 2 V Um = * 2 Usk = 0,7092 V
Um = 1 V
T = lx * Cx f =
T = 5,2 * 1 f =
T= 5,2 ms f = 0,1923 kHz = 192,3 Hz 3
III. WNIOSKI: Porównać Usk z Uv.
Napięcie skuteczne, które zostało obliczone jest zawsze większe od napięcia skutecznego zmierzonego przez woltomierz. Mimo różnic w Usk, które powstało drogą obliczeń, a Uv, czyli napięcia skutecznego zmierzonego przez woltomierz, są to zawsze zbliżone wartośći, których różnica nie przekraczają 0,25 V.
Wraz ze wzrastającym czasem przebiegu jednego okresu maleje częstotliwość tego przebiegu.
Wraz ze wzrastającym Ly wzrasta Uss i stanowi dokładnie połowę Ly.
Um wynosi dokładnie połowę Uss i 1/4 Ly
Czas jednego okresu to iloczyn lx i Cx, czyli iloczyn ilości poziomych działek, oraz czasu przypadajęcego na każdą działkę. Wynika z tego, że przy zmniejszaniu czasu przypadającego na pojedyńczą działkę, przy stałej liczbie działek zmaleje czas przebiegu jednego okresu, gdy czas przypadający na pojedyńczą działkę wzrośnie, to czas przebiegu okresu również wzrośnie. W przypadku zmiany liczby działek, przy zachowaniu tej samej wartości czasu przypadającego na jedną działkę, gdy wartość liczby działek wzrasta, to czas okresu rośnie, a gdy spada, to czas przebiegu okresu maleje.
