Szymon Ratajczak kl. 3Tg Kierunek: Technik urządzeń i systemów energetyki odnawialnej
Sprawozdanie z wykonanego ćwiczenia
Temat ćwiczenia: Pomiary i regulacja napięcia oraz natężenia prądu stałego. |
|
Data wykonania ćwiczenia: 12.03.2014r. |
Podpis nauczyciela: |
I. CEL ĆWICZENIA: Utrwalenie umiejętności posługiwania się woltomierzem i
amperomierzem. Poznanie budowy rezystancyjnego dzielnika napięcia, budowy
rezystora suwakowego oraz potencjometru. Poznanie sposobów regulacji napięcia i
prądu.
II. WYKAZ PRZYRZĄDÓW POMIAROWYCH:
- regulowany zasilacz stabilizowany 0 – 20V
- rezystor regulowany (potencjometr, opornica suwakowa)
- mierniki uniwersalne
- dekada rezystancyjna
III. PRZEBIEG ĆWICZENIA:
1. Regulacja i pomiary natężenia prądu stałego.

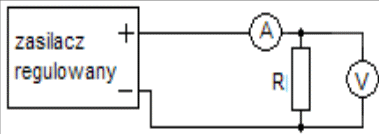

1.1. Układ został połączony wg schematu:
1.2. Zmieniając napięcie wyjściowe zasilacza dokonano pomiarów wartości tego napięcia oraz wartości prądu dla rezystancji R≥1000W. Wyniki zostały umieszczone w tabeli.
Lp. |
U |
I |
V |
mA |
|
1. |
4.9 |
3.3 |
2. |
6.8 |
4.5 |
3. |
8.3 |
5.5 |
4. |
10 |
6.6 |
5. |
10.8 |
7.2 |
6. |
11.5 |
7.6 |
7. |
12.2 |
8.1 |
8. |
13 |
8.6 |
9. |
14.5 |
9.6 |
10. |
16,2 |
10,8 |
1

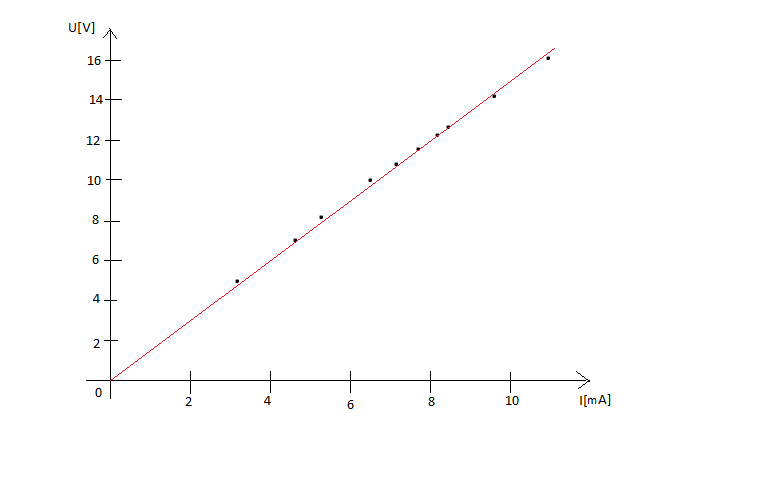

1.3. Wykres na podstawie tabeli zmian prądu w funkcji zmian napięcia I=f(U).
1.4.
Spostrzeżenia:
Wprost proporcjonalnie do zmian napięcia prądu, zmienia się natężenie tego prądu.
Ewentualne odchyłki wynikają z błędów pomiarowych
Regulacja natężenia prądu stałego poprzez zmianę rezystancji włączonej w obwód.

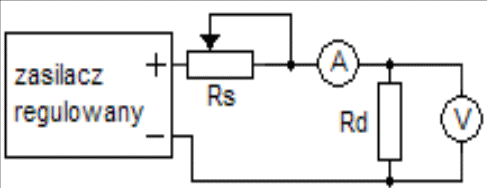

1.5. Układ został połączony wg schematu:
2
1.6. Napięcie zasilania U ustawione w wartościach z zakresu 5-20V. Dla wskazanej przez
prowadzącego wartości Rd, zmieniając Rs, dokonano pomiaru wartości natężenia prądu. Poszczególne wartości Rs, R=Rs+Rd oraz odpowiadające im wartości prądu zostały zapisane w poniższej tabeli.
Lp. |
U |
Rs |
Rd |
R=Rd+Rs |
I |
V |
|
|
|
mA |
|
1. |
5 |
1500 |
0 |
1500 |
4 |
2. |
100 |
1600 |
3,75 |
||
3. |
200 |
1700 |
3,5 |
||
4. |
300 |
1800 |
3,25 |
||
5. |
400 |
1900 |
3 |
||
6. |
500 |
2000 |
2,75 |
||
7. |
600 |
2100 |
2,5 |
||
8. |
700 |
2200 |
2,25 |
||
9. |
800 |
2300 |
2 |
||
10. |
7500 |
8500 |
1 |

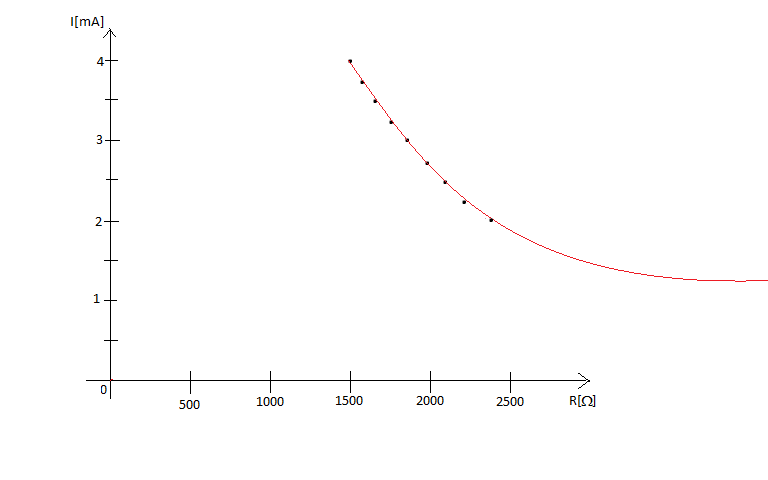

1.7. Na podstawie tabeli został sporządzony wykres zmian prądu w funkcji zmian rezystancji I=f(R).
3
1.8. Spostrzeżenia:
Wraz ze wzrostem rezystancji maleje prąd w obwodzie
czym większa rezystancja, tym prąd w obwodzie maleje wolniej
2. Regulacja i pomiary napięcia prądu stałego przy użyciu dzielnika rezystancyjnego.
2.1. Układ pomiarowy został połączony zgodnie z poniższym schematem:
Jako R2 został wstawiony rezystor dekadowy.
2.2. Dla wartości elementów R1 = R2 > 2 kΩ ustawić dowolną wartość napięcia U w zakresie do 10V.
Dokonać pomiaru wartości napięcia U2 i porównać ją z otrzymaną wcześniej
wartością U.
Spostrzeżenia:
Wartość napięcia U2 jest dwukrotnie mniejsza od napięcia U.
4
2.3. Zmieniając wartość R2 dokonano pomiarów U2. Otrzymane wyniki zostały wpisane do tabeli .
R = R1 + R2
Lp. |
R2 |
U2 |
|
V |
|
1. |
2000 |
2,5 |
2. |
2500 |
2,8 |
3. |
3000 |
3 |
4. |
3500 |
3,2 |
5. |
4000 |
3,36 |
6. |
4500 |
3,49 |
7. |
5000 |
3,6 |
8. |
5500 |
3,69 |
9. |
6000 |
3,78 |
10. |
8000 |
4,03 |

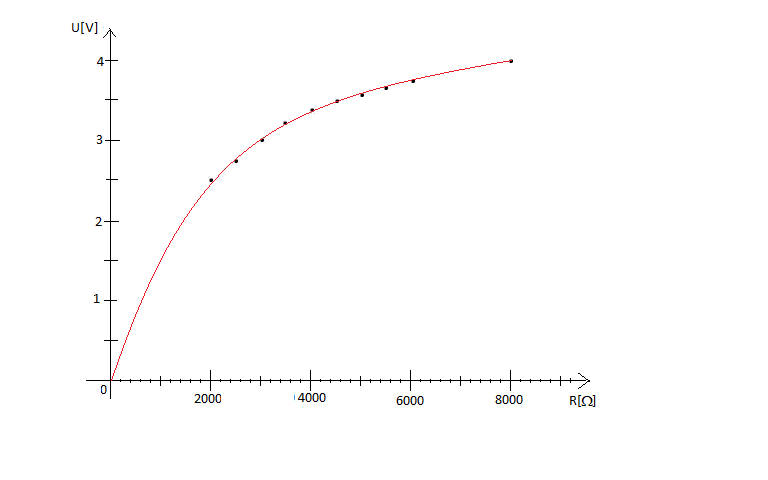

2.4. Wykres U2=f(R2).
5
Spostrzeżenia:
Wraz ze wzrostem rezystancji wzrasta napięcie w układzie
im rezystancja jest wększa, tym wolniej wzrasta napięcie
2.5. Dla wybranej nastawy R2 porównano wartości U2/U i R2/R.
Spostrzeżenia:
Dla dowolnej wartości R2 stosunek U2/U i R2/R jest stały i wynosi 0,44.
2.6. Używając opornicy suwakowej połączono układ pomiarowy zgodnie z poniższym schematem:
2.7
Dla kilku nastaw opornicy (w tym przy skrajnych położeniach
suwaka) wykonano pomiary napięcia
U2.
Spostrzeżenia:
Podczas zmiany nastaw suwaka zauważono, że wzrost rezystancji powoduje spadek napięcia U2.
