Sheet 1: Grunt jednorodny

Temat: Obliczanie pala sztywnego obciążonego siłami poziomymi.
Autorzy: Mirosław Belczyk, Norbert Botwina.
Opis programu: Program służy do obliczania pali sztywnych odługości sprowadzonej nie większej od 2,5.
Informacje dla użytkownika: Dane wpisuje się w pola o kolorze żółtym, w polach o kolorze niebieskim znajdują się wyniki, należy stosować
				powiększenie 75%, program zawiera dwa arkusze: do gruntu jednorodnego i dwuwarstwowego. Arkusz
				bieżący służy do obliczeń w gruncie jednorodnym.

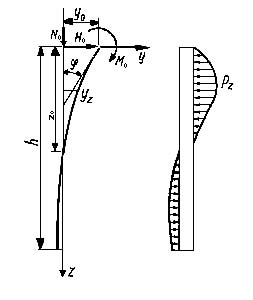

Oznaczenia stosowane przy obliczaniu pala sztywnego.

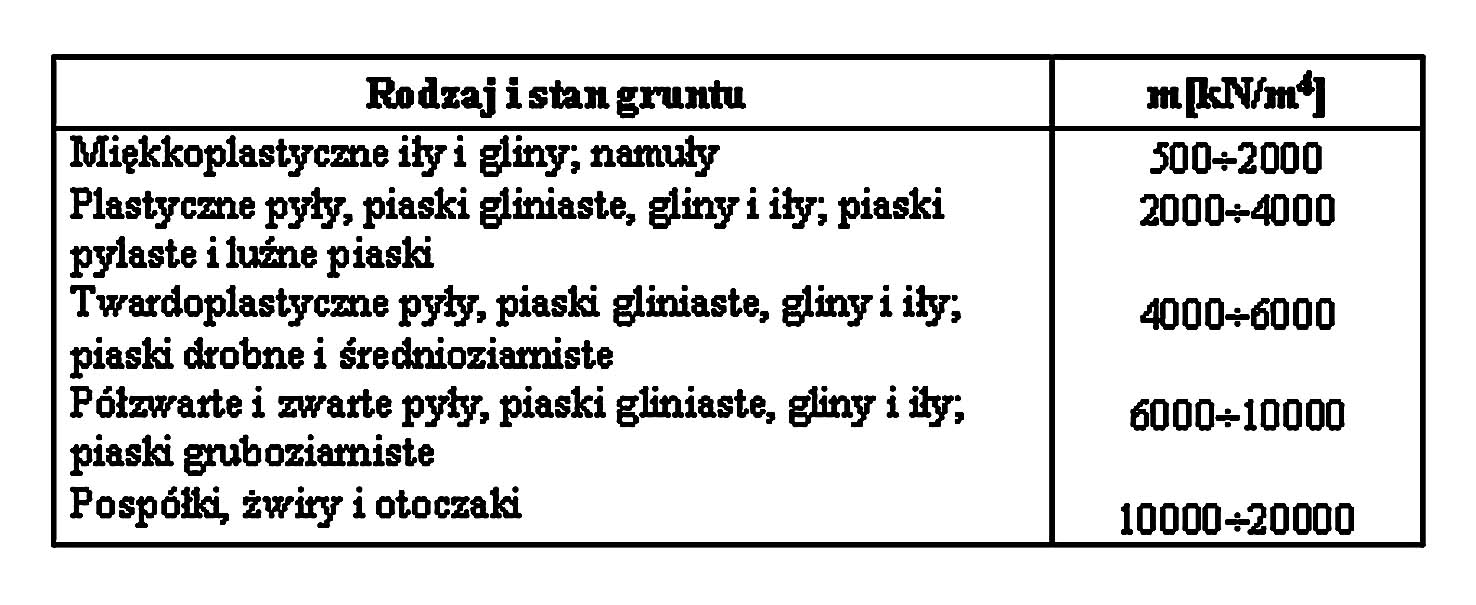

									TAB. 1. Współczynnik proporcjonalności bocznej odkształcalności podłoża
									"Pale fundamenty palowe" Andrzej Jarominiak str. 337 tab. 4-15
						DANE
						Wyniki
						HO	20	Siła pozioma [kN]
						MO	10	Moment [kNm]
						No	0	Siła pionowa [kN]
						h	6	Długość pala w gruncie [m]
						d	1.8	Średnica trzonu pala [m]
						dp	1.8	Średnica podstawy pala [m]
						K	1	Współczynnik rozmieszczenia pali
						m	2000	Współczynnik proporcjonalnosci z tabeli 1 [kN/m4]
						k1	1.2	Współczynnik z tabeli 2
								Moduł sprężystości materiału trzonu pala			E =	2.05E+08	[kN/m2]
Współczynnik odkształcalności pala						0.194505057926166
Długość sprowadzona pala						1.167030347557		Wskaźnik wytrzymałości pola podstawy pala				0.572265	[m3]
Szerokość obliczeniowa pala						2.52	[m]	Moment bezwładności pola podstawy pala				0.0883125	[m4]
		TABELA WYNIKÓW
		z	z/a	z*a	pz	Mz
		[m]			[kN/m2]	[kNm]
		0.6	3.085	0.117	7.258	20.135
		1.2	6.170	0.233	8.854	20.156
		1.8	9.254	0.350	9.730	2.908
		2.4	12.339	0.467	9.885	-35.535
		3	15.424	0.584	9.321	-95.871
		3.6	18.509	0.700	8.037	-175.571
		4.2	21.593	0.817	6.033	-268.877
		4.8	24.678	0.934	3.308	-366.802
		5.4	27.763	1.050	-0.136	-457.132
		6	30.848	1.167	-4.300	-524.424
Moment zginający wzdłuż trzonu pala									l / h	1.08
Naciski pala na grunt wzdłuż trzonu

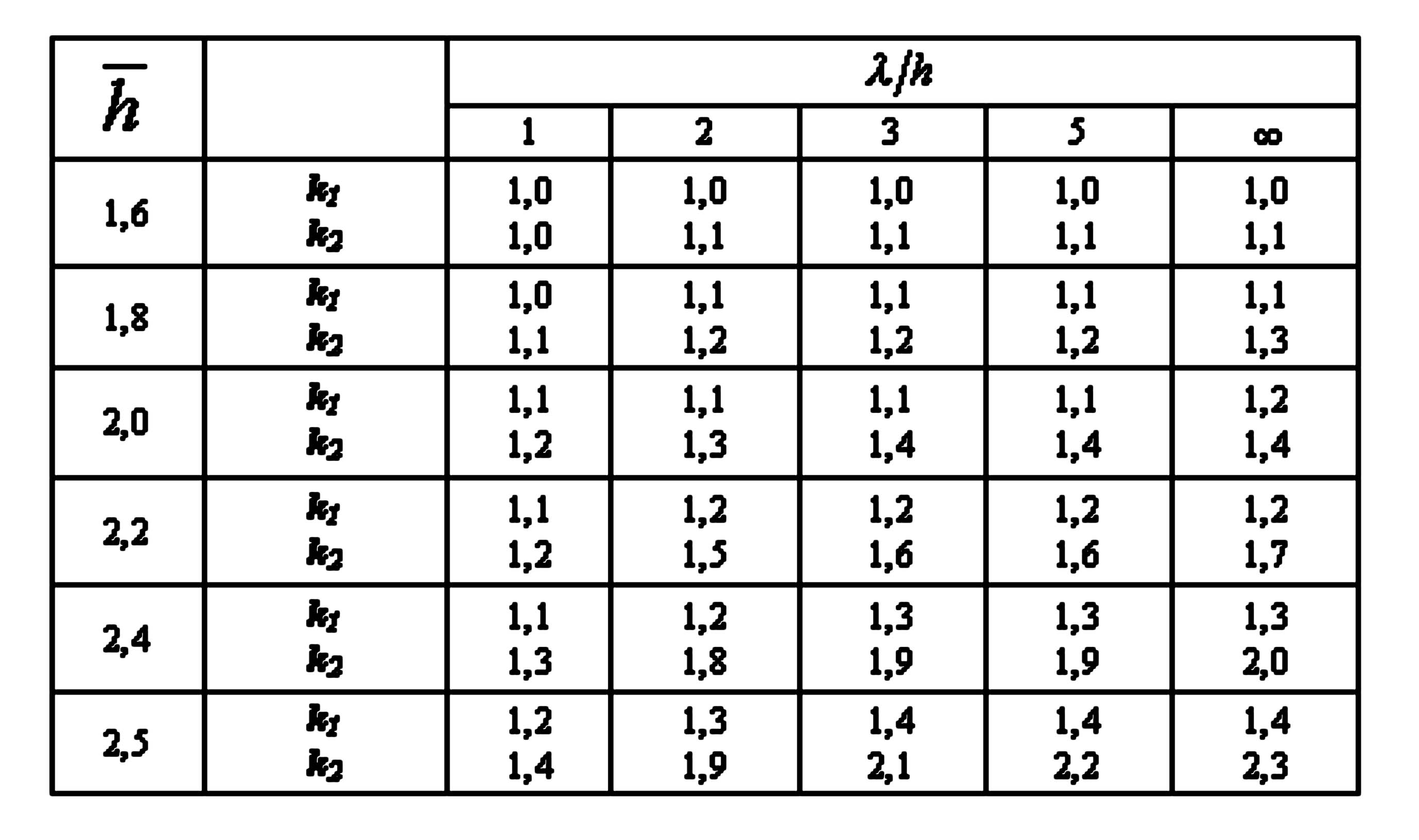

												TAB .2.Współczynniki k1 i k2
Pole podstawy pala									4.046718	[m2]
Głębokość na której znajduje się punkt obrotu pala									4.45958373015873	[m]
Ramię siły									6.5
									1
									12000	[m]
Naprężenia max. pod podstawą pala									26.6882940694162	[kN/m2]
Naprężenia min. pod podstawą pala									-26.6882940694162	[kN/m2]
Kąt obrotu osi pala w poziomie terenu									0.002471138339761	[rad]
Poziome przemieszczenie osi pala									0.01322	[m]
w poziomie terenu

---

Sheet 2: Grunt dwuwarstwowy

Temat: Obliczanie pala sztywnego obciążonego siłami poziomymi.
Autorzy: Mirosław Belczyk, Norbert Botwina.
Opis programu: Program służy do obliczania pali sztywnych odługości sprowadzonej nie większej od 2,5.
Informacje dla użytkownika: Dane wpisuje się w pola o kolorze żółtym, w polach o kolorze niebieskim znajdują się wyniki, należy stosować
				powiększenie 75%, program zawiera dwa arkusze: do gruntu jednorodnego i dwuwarstwowego. Arkusz
				bieżący służy do obliczeń w gruncie dwuwarstwowym.
Oznaczenia stosowane przy obliczaniu pala sztywnego.
						DANE
						Wyniki
						HO	20	Siła pozioma [kN]
						MO	40	Moment [kNm]
						No	10	Siła pionowa [kN]
						h	6	Długość pala w gruncie [m]
						d	1.2	Średnica trzonu pala [m]
						dp	1.2	Średnica podstawy pala [m]
						K	1	Współczynnik rozmieszczenia pali
						m1	500	Współczynnik proporcjonalnosci dla pierwszej warstwy gruntu z tabeli 1[kN/m4]
						m2	600	Współczynnik proporcjonalnosci dla drugiej warstwy gruntu z tabeli 1[kN/m4]
						h1	3	grubość pierwszej warstwy gruntu [m]
						mp	500	Wspólczynnik proporcjonalnosci dla warstwy gruntu w płaszczyźnie podstawy pala z tabeli 1[kN/m4]
						k1	1.2	wsólczynnik z tabeli 2
						hw	4.4	Głębokość do której uwzględnia się cechy gruntu
						h2	1.4	grubość drugiej warstwy gruntu [m]
									TAB. 1. Współczynnik proporcjonalności bocznej odkształcalności podłoża
									"Pale fundamenty palowe" Andrzej Jarominiak str. 337 tab. 4-15
Współczynnik odkształcalności pala						0.152943571487289
Długość sprowadzona pala						0.917661428923735
Szerokość obliczeniowa pala						1.98	[m]
	TABELA WYNIKÓW
	z	z/a	z*a	pz	Mz						TAB .2.Współczynniki k1 i k2
	[m]			[kN/m2]	[kNm]
	0.6	3.923	0.092	11.858	49.233
	1.2	7.846	0.184	13.380	43.512
	1.8	11.769	0.275	14.182	12.404
	2.4	15.692	0.367	14.263	-49.584
	3	19.615	0.459	13.625	-143.013
	3.6	23.538	0.551	12.267	-263.508
	4.2	27.461	0.642	10.188	-401.757
	4.8	31.384	0.734	7.390	-543.514
	5.4	35.307	0.826	3.872	-669.597
	6	39.230	0.918	-0.367	-755.888
Naciski pala na grunt wzdłuż trzonu
Moment zginający wzdłuż trzonu pala
Pole podstawy pala									2.07971693803159	[m2]
Głębokość na której znajduje się punkt obrotu pala									4.3361312272175	[m]
Ramię siły									8
									1.0202479338843
									3000	[m]
Naprężenia max. pod podstawą pala									38.7413690469513	[kN/m2]
Naprężenia min. pod podstawą pala									-29.1246757199596	[kN/m2]
Kąt obrotu osi pala									0.01885167910192	[rad]
Poziome przemieszczenie osi pala									0.098092025327181	[m]
w płaszczyźnie terenu
									510.123966942149	[kN/m4]
								l / h	1.33
Wskaźnik wytrzymałości pola podstawy pala									0.16956	[m3]
Moment bezwładności pola podstawy pala									0.058875	[m4]
Moduł sprężystości materiału								E=	2.05E+08	[kN/m2]
trzonu pala
