Skoda Fabia 1 4MPI

background image

Nr

S-0054

Dane techniczno –

diagnostyczne

pojazdów

Ark. 1

Arkuszy 8

DANE TECHNICZNE I HOMOLOGACYJNE POJAZDU: SKODA FABIA 1.4 MPI

INSTYTUT TRANSPORTU SAMOCHODOWEGO

03-301 Warszawa, ul. Jagiellońska 80

Tel: 0-22/811-02-97; 0-22/811-32-31 w. 160 - sprawy techn.-merytoryczne;

0-22/811-32-31 w. 172 - zamówienia;

Fax: 0-22/811-09-06

Data:

kwiecień

2001

--

A. Marka pojazdu: SKODA,
B. VIN (3 pierwsze znaki): TMB,
C. Typ, model, (nazwa handlowa): FABIA,
D. Kod typu, model (nazwa homologacyjna): 6Y-FABIA,
E. Odmiany: hatchback 5-drzwiowy, kombi, sedan,
F. Rodzaj: samochód osobowy,
G. Podrodzaj: hatchback 5-drzwiowy,
H. Przeznaczenie: nieokreślone,
I. Numer homologacji krajowej MTiGM: PL*0006*04,
J. Przykład VIN-u:
TMBCF26Y857857856,
K. Powyższe dane dotyczą pojazdów o numerze nadwozia ( VIN ) rozpoczynających

się od numeru: TMBCF26Y857857856,

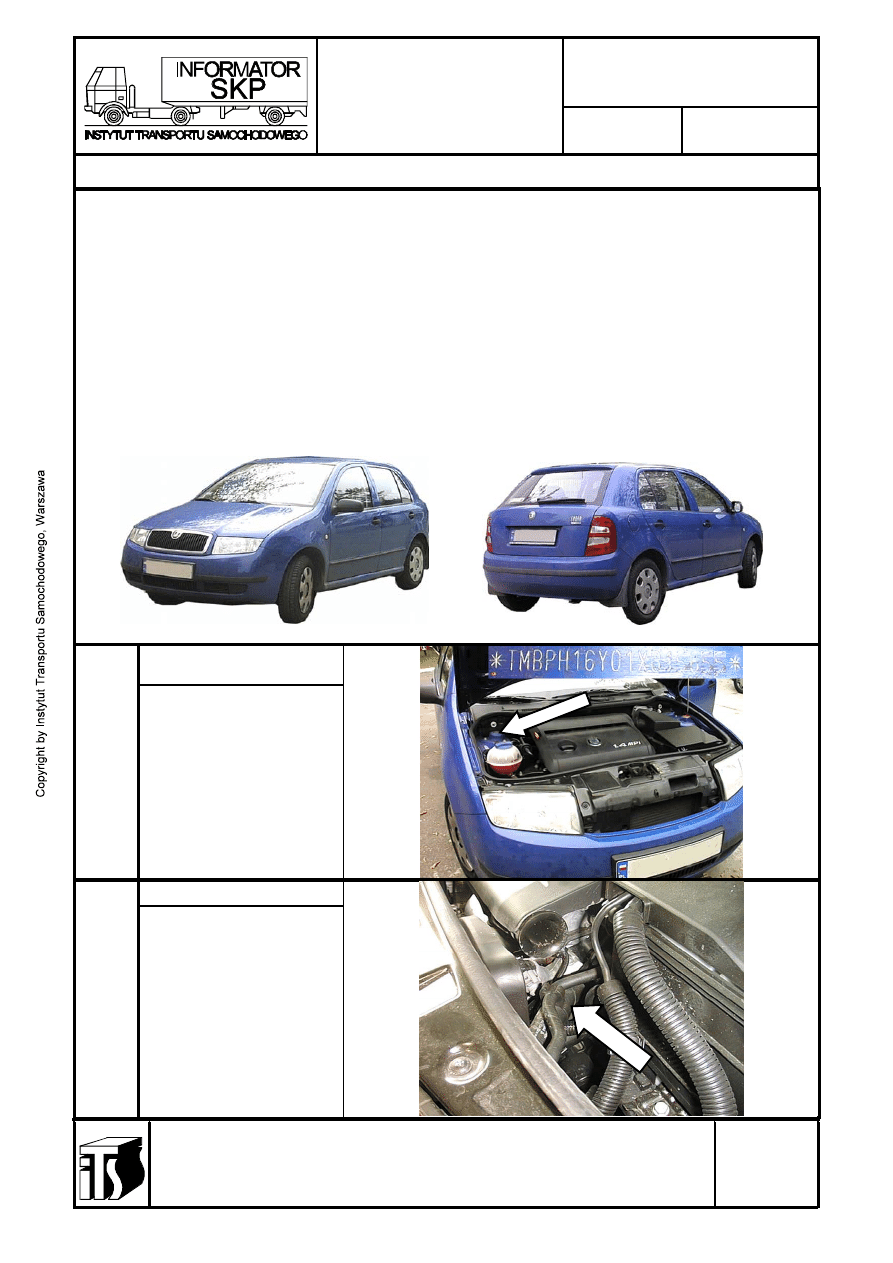

L. Wygląd pojazdu:

Ł. Informacje o pojeździe,

Położenie wybitego
numeru nadwozia:

1

Numer nadwozia (podwozia) jest
wybity na prawym górnym mo-
cowaniu kolumny Mc. Persona.
Ten sam numer znajduje się na
tabliczce za przednią szybą po
lewej stronie.

Położenie numeru silnika:

2

Numer silnika znajduje się na
kadłubie silnika po lewej stronie

background image

Nr

S-0054

Dane techniczno –

diagnostyczne

pojazdów

Ark. 2

Arkuszy 8

DANE TECHNICZNE I HOMOLOGACYJNE POJAZDU: SKODA FABIA 1.4 MPI

INSTYTUT TRANSPORTU SAMOCHODOWEGO

03-301 Warszawa, ul. Jagiellońska 80

Tel: 0-22/811-02-97; 0-22/811-32-31 w. 160 - sprawy techn.-merytoryczne;

0-22/811-32-31 w. 172 - zamówienia;

Fax: 0-22/811-09-06

Data:

kwiecień

2001

--

Lp Wielkość Jednostka Wartość Uwagi

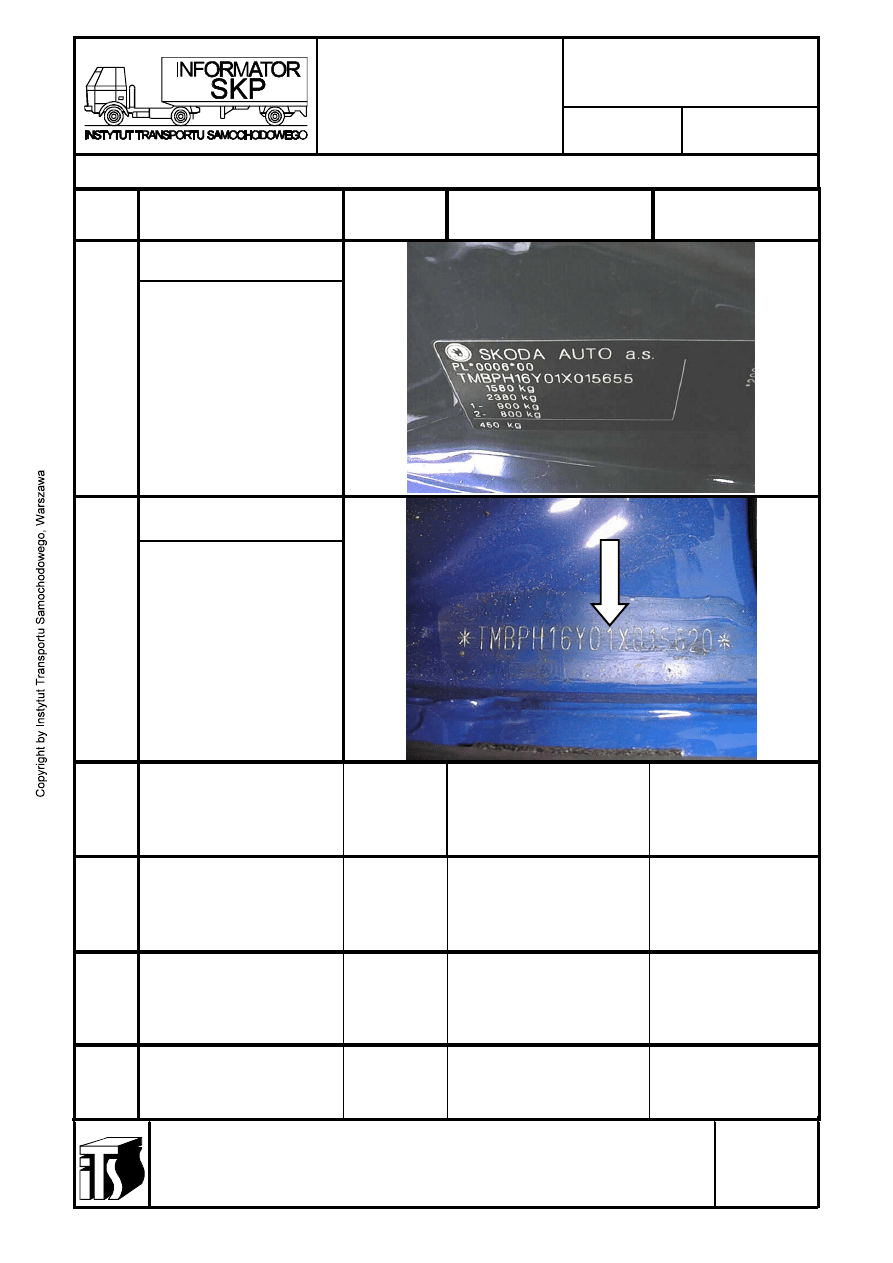

Położenie tabliczki zna-
mionowej:

3

Tabliczka znamionowa znajduje
się na lewej przegrodzie wzmoc-
nienia bocznego.

Zasady rozpoznawania
(modelu roku):

4

Sposób kodowania wg systemu
VIN. Symbol znajdujący się na 10
miejscu oznacza model roku.

5 Masa

własna:

[kg] 1255

-1345

6

Dopuszczalna masa cał-
kowita (administracyjna w
kraju):

[kg] 1580

7 Ilość osi:

[szt] 2

8 Ilość kół:

[szt] 2+2

background image

Nr

S-0054

Dane techniczno –

diagnostyczne

pojazdów

Ark. 3

Arkuszy 8

DANE TECHNICZNE I HOMOLOGACYJNE POJAZDU: SKODA FABIA 1.4 MPI

INSTYTUT TRANSPORTU SAMOCHODOWEGO

03-301 Warszawa, ul. Jagiellońska 80

Tel: 0-22/811-02-97; 0-22/811-32-31 w. 160 - sprawy techn.-merytoryczne;

0-22/811-32-31 w. 172 - zamówienia;

Fax: 0-22/811-09-06

Data:

kwiecień

2001

--

Lp Wielkość Jednostka Wartość Uwagi

[kg] 900

1:

[kN] 9.00

[kg] 840

9 Rozkład

dopuszczal-
nej masy
całkowitej
(nacisku
całkowitego)
na osie

2:

[kN] 8.40

z hamul-
cem:

[kg] 800

10 Dopusz-

czalna ma-
sa całkowita
przyczepy

bez hamul-
ca:

[kg] 450

11 Największa

liczba
miejsc

do siedze-
nia:

[szt] 5

12

Nominalny rozmiar opon:

[mm/cal]

185/60 R 14

13 Dopuszczalne

rozmiary

opon:

[mm/cal]

195/50 R 15

obciążenie do 3
osób:

[MPa] 0.22

Ciśnienie
w kołach
przednich

obciążenie
max.:

[MPa] 0.23

obciążenie do 3
osób:

[MPa] 0.21

14

Ciśnienie
w kołach
tylnych

obciążenie
max.:

[MPa] 0.28

15 Prędkość maksymalna:

[km/h] 164

background image

Nr

S-0054

Dane techniczno –

diagnostyczne

pojazdów

Ark. 4

Arkuszy 8

DANE TECHNICZNE I HOMOLOGACYJNE POJAZDU: SKODA FABIA 1.4 MPI

INSTYTUT TRANSPORTU SAMOCHODOWEGO

03-301 Warszawa, ul. Jagiellońska 80

Tel: 0-22/811-02-97; 0-22/811-32-31 w. 160 - sprawy techn.-merytoryczne;

0-22/811-32-31 w. 172 - zamówienia;

Fax: 0-22/811-09-06

Data:

kwiecień

2001

--

Lp Wielkość Jednostka Wartość Uwagi

[cm/10m]

↓12

16 Nominalna

wartość usta-

wienia świateł mijania w
płaszczyźnie pionowej:

[%]

↓1.2

[cm/10m] --------------------

17 Nominalna

wartość usta-

wienia świateł drogowych
w płaszczyźnie pionowej
(tylko dla układów cztero-
reflektorowych):

[%] --------------------

Układ jednoreflektorowy.

[cm/10m]

↓22

18 Nominalna

wartość usta-

wienia świateł przeciwm-
głowych przednich w
płaszczyźnie pionowej
(tyko dla pojazdów fa-
brycznie wyposażonych w
światła przeciwmgłowe):

[%]

↓2.2

[cm/10m] ok.

20

19 Maksymalna

zmiana

ustawienia świateł w wy-
niku działania korektora
świateł mijania:

[%] ok.

2.2

20

Minimalna wymagana siła
hamowania hamulca ro-
boczego:

[kN] 7.90

21

Minimalna wymagana siła
hamowania hamulca po-
stojowego:

[kN] 2.53

22 Rozwiązanie konstrukcyj-

ne (homologowane) ha-
mulca awaryjnego:

Hamulec awaryjny stanowi każdy z obwodów hamulca roboczego.

23 Rozwiązanie konstrukcyj-

ne (homologowane) ha-
mulca postojowego:

Hamulec jest uruchamiany mechanicznie dźwignią zamontowaną w podłodze,
która za pośrednictwem linki działa na koła osi tylnej.

24 Przełożenie korektora

hamowania:

BD

background image

Nr

S-0054

Dane techniczno –

diagnostyczne

pojazdów

Ark. 5

Arkuszy 8

DANE TECHNICZNE I HOMOLOGACYJNE POJAZDU: SKODA FABIA 1.4 MPI

INSTYTUT TRANSPORTU SAMOCHODOWEGO

03-301 Warszawa, ul. Jagiellońska 80

Tel: 0-22/811-02-97; 0-22/811-32-31 w. 160 - sprawy techn.-merytoryczne;

0-22/811-32-31 w. 172 - zamówienia;

Fax: 0-22/811-09-06

Data:

kwiecień

2001

--

Lp

Wielkość Jednostka

Wartość Uwagi

25 Największy dopuszczalny

ruch jałowy koła kierowni-
cy:

[

o

] 6

o

Brak danych producenta.

przednich:

[mm]

1419 - 1435

26 Rozstaw

kół

tylnych:

[mm]

1408 - 1424

[mm]

0

±1

27 Zbieżność kół przednich:

[

o

]

0

o

±10'

Wielkość regulowa-
na.

28 Kąt pochylenia kół przed-

nich:

[

o

]

-0

o

30'

±30'

Wielkość nieregulo-
wana.

29 Kąt wyprzedzenia osi

sworznia zwrotnicy:

[

o

]

2

o

51'

±30'

Wielkość nieregulo-
wana.

30 Kąt pochylenia osi sworz-

nia zwrotnicy:

[

o

] BD

[mm]

2

±1

Wielkość nieregulo-
wana.

31 Zbieżność kół tylnych:

[

o

]

0

o

20'

±10'

Wielkość nieregulo-
wana.

32 Kąt pochylenia kół tylnych:

[

o

]

-1

o

25'

±10'

Wielkość nieregulo-
wana.

Warunki pomiaru: pojazd
nieobciążony, pełny zbior-
nik paliwa.

Dopuszczalna nieślado-
wość kół:

[mm] 28

Wg przepisów MTiGM.

33

lub tzw. offset:

[

o

] BD

Brak danych producenta.

Dopuszczalna nierówno-
ległość osi:

[mm] 20

Wg przepisów MTiGM.

34

lub tzw. setback:

[

o

] BD

Brak danych producenta.

koło we-
wnętrzne:

[

o

] 36

o

59'

35 Skrętność

kół przed-
nich

koło ze-
wnętrzne:

[

o

] BD

przednich: [%]

30

36 Parametr

minimalnej
sprawności
amortyzato-
rów

tylnych: [%]

20

Dla urządzeń przeprowa-
dzających pomiar metodą
EUSAMA.

background image

Nr

S-0054

Dane techniczno –

diagnostyczne

pojazdów

Ark. 6

Arkuszy 8

DANE TECHNICZNE I HOMOLOGACYJNE POJAZDU: SKODA FABIA 1.4 MPI

INSTYTUT TRANSPORTU SAMOCHODOWEGO

03-301 Warszawa, ul. Jagiellońska 80

Tel: 0-22/811-02-97; 0-22/811-32-31 w. 160 - sprawy techn.-merytoryczne;

0-22/811-32-31 w. 172 - zamówienia;

Fax: 0-22/811-09-06

Data:

kwiecień

2001

--

Lp Wielkość Jednostka

Wartość Uwagi

37

Rozstaw osi:

[mm] 2462

38 Długość/szerokość pojaz-

du:

[mm/mm] 3960-4063/1646

39 Wysokość:

[mm] 1451-1466

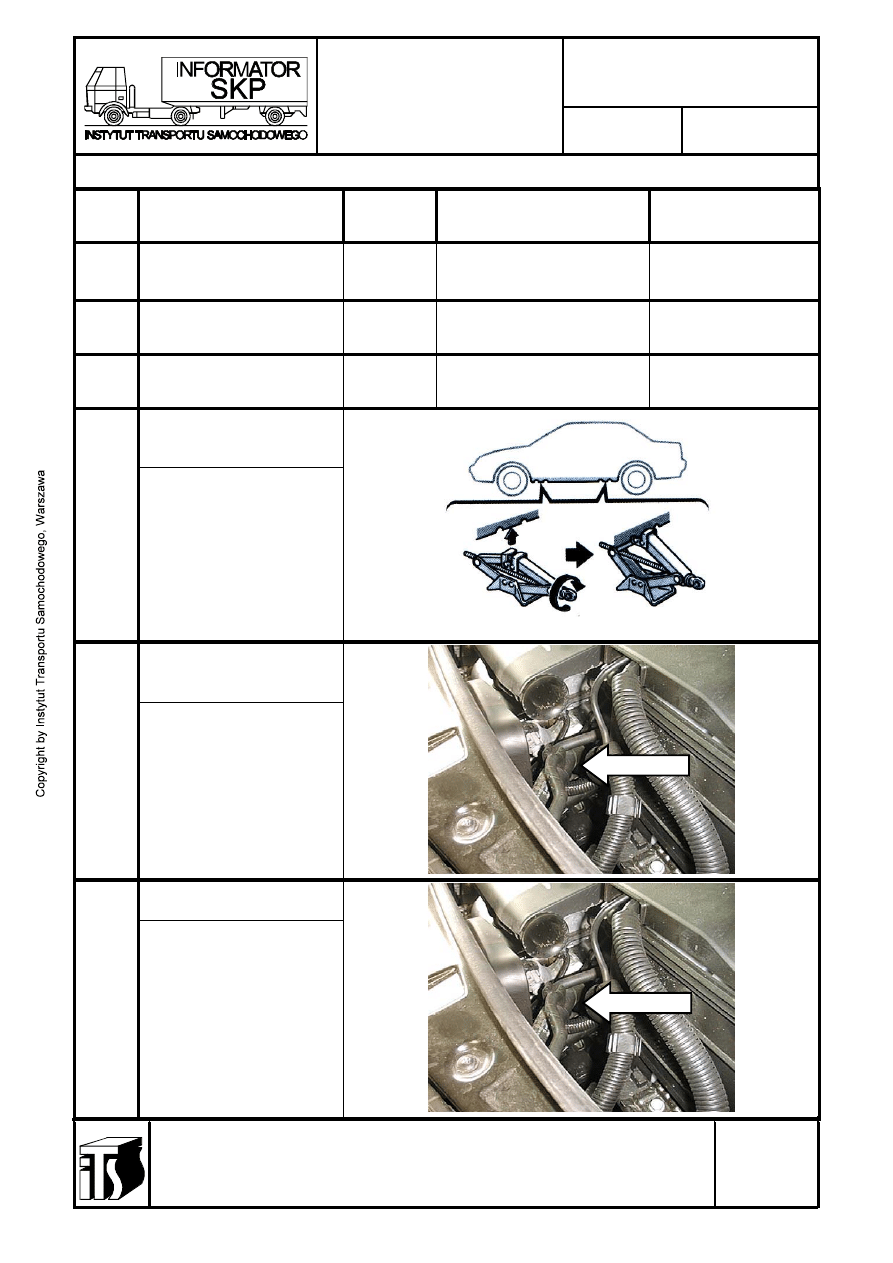

Schemat rozmieszczenia
punktów podparcia pojaz-
du:

40

Miejsca podnoszenia pojazdu.

Zasady rozpoznawania
pojemności skokowej sil-
nika:

41

Trzy pierwsze znaki nr silnika
oznaczają zakodowaną przez
producenta pojemność skokową.
Oznaczenie może ulec zmianie, w
zależności od zmian konstrukcyj-
nych silnika.
W celu dokładnego rozpoznania
pojemności skokowej silnika
wymagany jest dekoder serwiso-
wy.

Oznakowanie typu, mode-
lu silnika:

42

Trzy pierwsze znaki numeru silni-
ka oznaczają jego typ i model.

background image

Nr

S-0054

Dane techniczno –

diagnostyczne

pojazdów

Ark. 7

Arkuszy 8

DANE TECHNICZNE I HOMOLOGACYJNE POJAZDU: SKODA FABIA 1.4 MPI

INSTYTUT TRANSPORTU SAMOCHODOWEGO

03-301 Warszawa, ul. Jagiellońska 80

Tel: 0-22/811-02-97; 0-22/811-32-31 w. 160 - sprawy techn.-merytoryczne;

0-22/811-32-31 w. 172 - zamówienia;

Fax: 0-22/811-09-06

Data:

kwiecień

2001

--

Lp Wielkość Jednostka

Wartość Uwagi

43 Pojemność zbiornika pali-

wa:

[dm

3

] 45

44

Fabryczne rodzaje paliwa:

LO 95, LO 98

benzyna.

45 Prędkość obrotowa biegu

jałowego silnika:

[obr/min]

900

±75

46 Prędkość obrotowa przy

której uzyskiwana jest
maksymalna moc silnika:

[obr/min] 6000

47

Maksymalna moc silnika:

[kW] 74

biegu jało-

wego silni-

ka:

[% vol]

0.5

48 Nominalna

wartość
tlenku wę-
gla (CO)
przy pręd-
kości obro-
towej

2000-3000

obr/min:

[% vol]

0.3

biegu jało-

wego silni-

ka:

[ppm] 100

49 Nominalna

wartość
węglowodo-
rów (HC)
przy pręd-
kości obro-
towej

2000-3000

obr/min:

[ppm] 100

50

Nominalna wartość

λ

przy 2000-3000 obr/min:

0.97 - 1.03

51

Rodzaj reaktora katali-
tycznego lub innego spo-
sobu obniżania emisji spa-
lin:

Katalizator 3-zadaniowy sterowany.

52 Pojemność skokowa silni-

ka:

[cm

3

]

1390

background image

Nr

S-0054

Dane techniczno –

diagnostyczne

pojazdów

Ark. 8

Arkuszy 8

DANE TECHNICZNE I HOMOLOGACYJNE POJAZDU: SKODA FABIA 1.4 MPI

INSTYTUT TRANSPORTU SAMOCHODOWEGO

03-301 Warszawa, ul. Jagiellońska 80

Tel: 0-22/811-02-97; 0-22/811-32-31 w. 160 - sprawy techn.-merytoryczne;

0-22/811-32-31 w. 172 - zamówienia;

Fax: 0-22/811-09-06

Data:

kwiecień

2001

--

Lp Wielkość Jednostka

Wartość Uwagi

53 Kąt wyprzedzenia zapło-

nu:

[

o

] BD

54 Prędkość obrotowa przy

pomiarze hałasu ze-
wnętrznego na postoju:

[obr/min] 4500

55 Maksymalna

dopuszczal-

na wartość poziomu hała-
su zewnętrznego:

[dB (A)]

82

Pomiar z odległości 0.5 m

56

Adres, telefon, fax oficjal-
nego przedstawiciela(li)
producenta (importera):

KULCZYK TRADEX Sp z.o.o
61-248 Poznań ul. Dziedoszańska 10
tel. (061)795901 , (061)766097

BD - brak danych.
