407 B3CB010EP0 Momenty dokręcania all Zawieszenie przednie

MOMENTY DOKRĘCANIA : ZAWIESZENIE PRZEDNIE

1. Element nośny

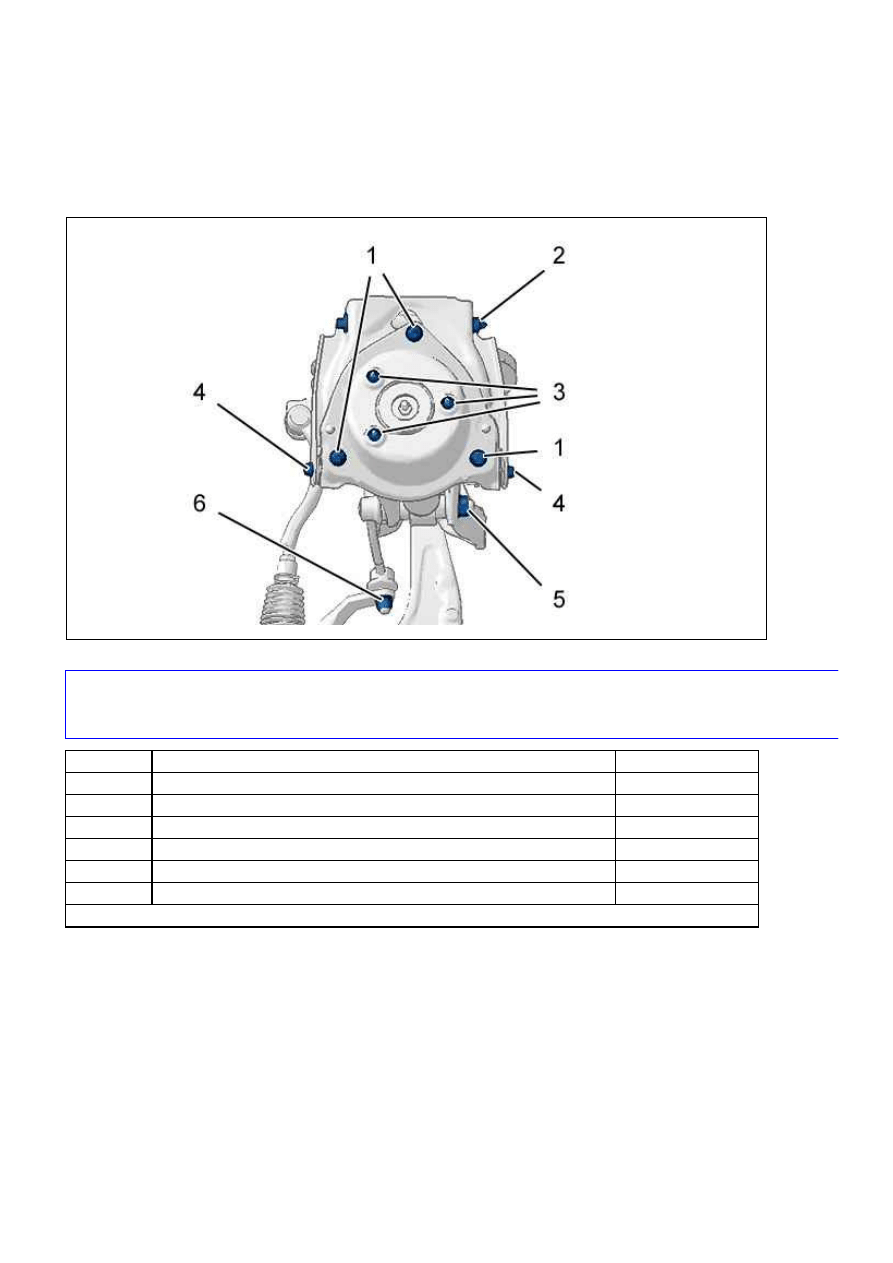

Rysunek : B3CB06OD

UWAGA

UWAGA : Śruby (lub nakrętki) (1), (2), (4), (5), (6) typu "o małym tarciu" są jednorazowego użytku i muszą być

systematycznie wymieniane. Jakiekolwiek ponowne wykorzystanie jest zabronione. Zdemontowane śruby (lub nakrętki)

powinny być wyrzucone.

Oznaczenie

Oznaczenie Oznaczenie

Oznaczenie

Moment dokręcania

(1)

Śruba (Wspornik łożyska / Nadwozie) (M10 X 150) (*)

2,8 daNm

(2)

Śruba - Nakrętka (Górny wahacz zawieszenia / Wspornik zwrotnicy) (*) 8,5 daNm

(3)

Nakrętki (Wspornik zawieszenia)

1,2 daNm

(4)

Śruba (Górny wahacz zawieszenia / Wspornik łożyska) (*)

4,5 daNm

(5)

Nakrętka (Łącznik / Wspornik zwrotnicy) (*)

20,5 daNm

(6)

Nakrętka (Łącznik / Stabilizator ) (*)

5,5 daNm

(*) Wymieniać systematycznie przy każdym demontażu

407 - B3CB010EP0 - Momenty dokręcania : Zawieszenie przednie

http://127.0.0.1:6090/affiche.do?ref=B3CB010EP0&refaff=B3CB010...

1 z 5

2015-03-28 02:48

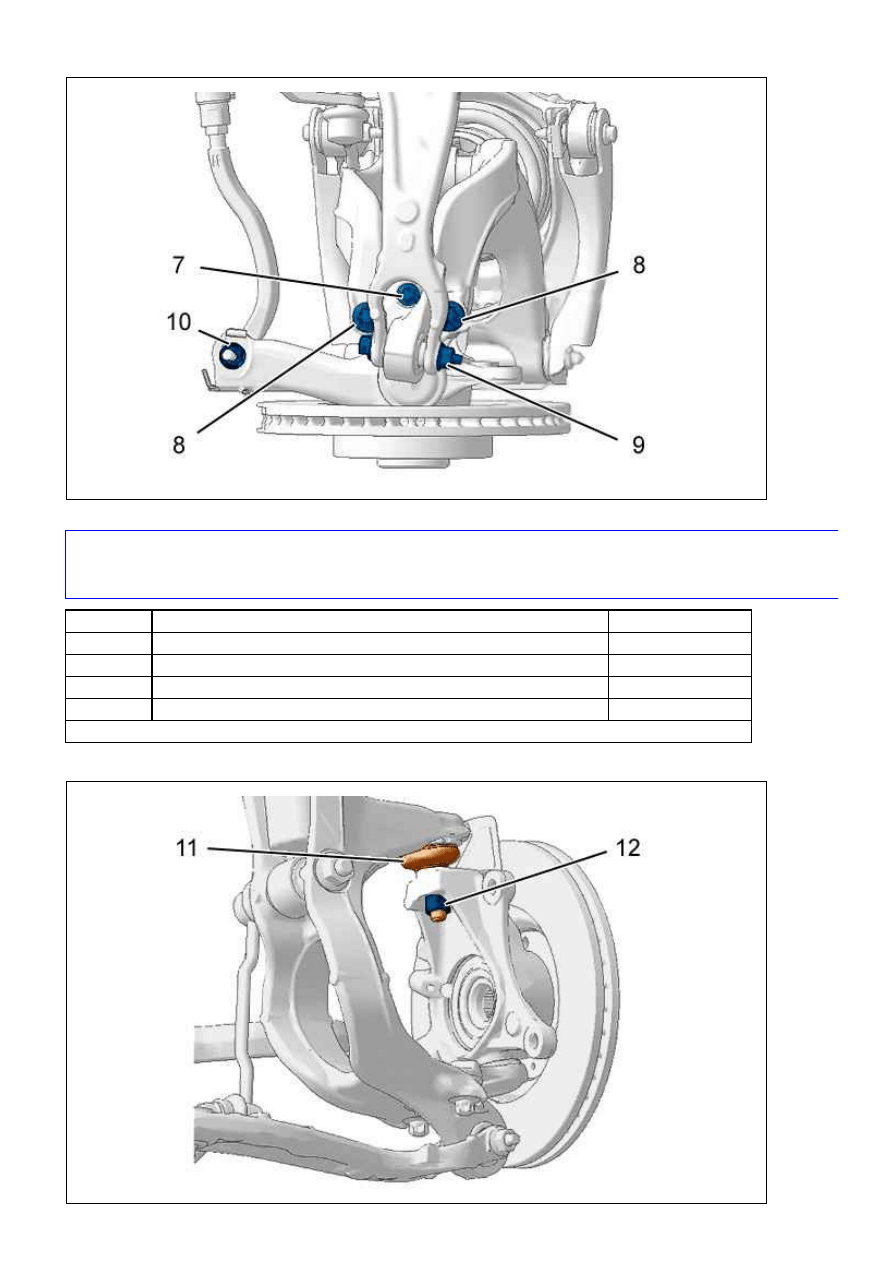

Rysunek : B3CB06PD

UWAGA

UWAGA : Śruby (lub nakrętki) (9) typu "o małym tarciu" są jednorazowego użytku i muszą być systematycznie

wymieniane. Jakiekolwiek ponowne wykorzystanie jest zabronione. Zdemontowane śruby (lub nakrętki) powinny być

wyrzucone.

Oznaczenie

Oznaczenie Oznaczenie

Oznaczenie

Moment dokręcania

(7)

Śruba ( dolny przegub sworznia / Wspornik zwrotnicy) (M10 X 150) (*) 6,5 daNm

(8)

Śruba ( dolny przegub sworznia / Wspornik zwrotnicy) (M14 X 150) (*) 17 daNm

(9)

Śruba - Nakrętka (Wahacz dolny / Wspornik zwrotnicy) (*)

7,5 daNm

(10)

Nakrętka (Przegub kulisty układu kierowniczego / Zwrotnica) (*)

4,8 daNm

(*) Wymieniać systematycznie przy każdym demontażu

407 - B3CB010EP0 - Momenty dokręcania : Zawieszenie przednie

http://127.0.0.1:6090/affiche.do?ref=B3CB010EP0&refaff=B3CB010...

2 z 5

2015-03-28 02:48

Rysunek : B3CB06QD

Oznaczenie

Oznaczenie Oznaczenie

Oznaczenie

Moment dokręcania

(11)

Górny przegub zwrotnicy (*)

20 daNm

(12)

Nakrętka (Górny przegub zwrotnicy / Zwrotnica) (*) 6 daNm

(*) Wymieniać systematycznie przy każdym demontażu

2. Kołyska

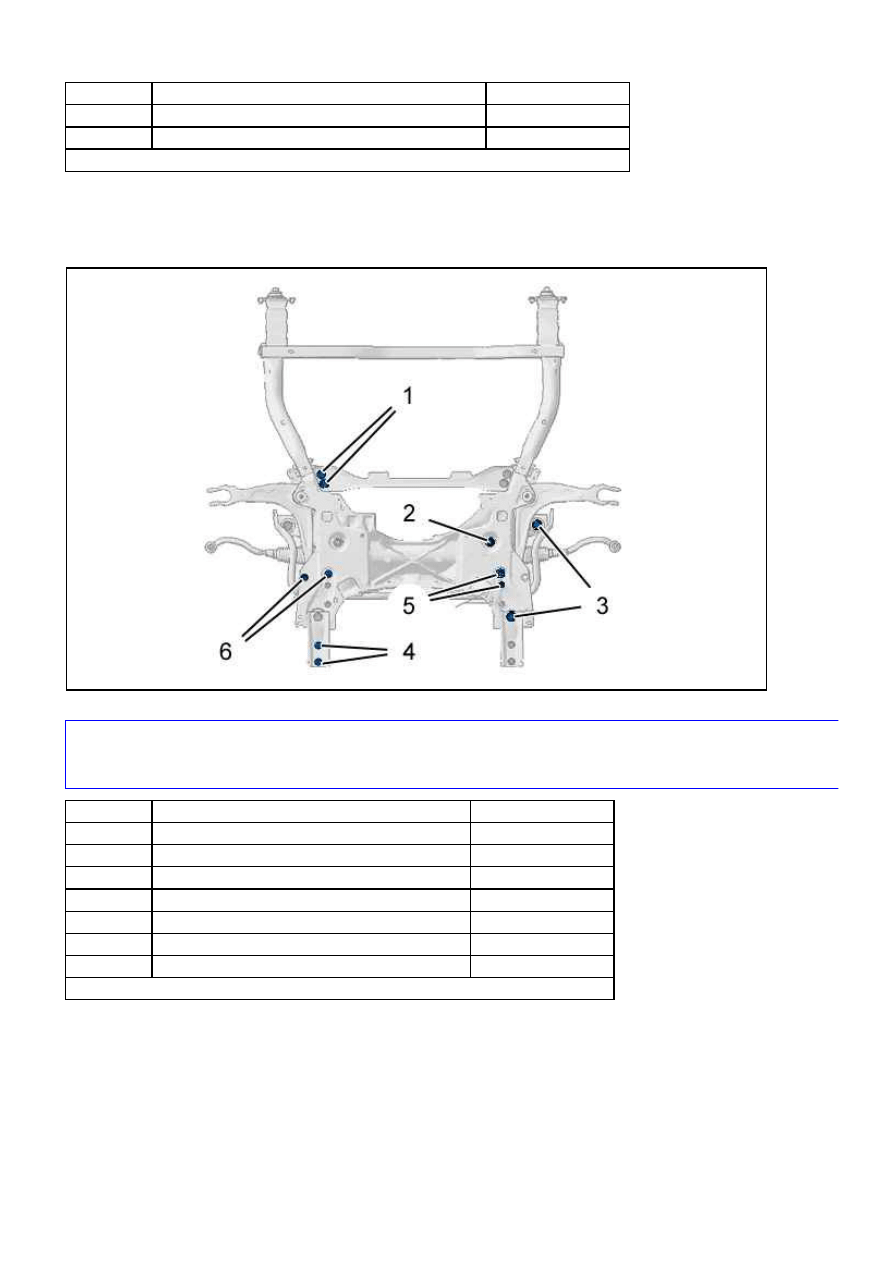

Rysunek : B3CB06RD

UWAGA

UWAGA : Śruby (lub nakrętki) (1), (4), (5), (6) typu "o małym tarciu" są jednorazowego użytku i muszą być

systematycznie wymieniane. Jakiekolwiek ponowne wykorzystanie jest zabronione. Zdemontowane śruby (lub nakrętki)

powinny być wyrzucone.

Oznaczenie

Oznaczenie Oznaczenie

Oznaczenie

Moment dokręcania

(1)

Śruba (Rozpórka / Poprzeczka tylna) (*)

12,5 daNm

(2)

Nakrętka (Mechanizm kierowniczy / Kołyska) (*) 16 daNm

(3)

Śruba (Kołyska / Nadwozie ) (M14 X 200) (*)

14 daNm

(4)

Śruba (Tylna osłona / Nadwozie) (M12 X 175) (*) 10 daNm

(5)

Śruba (Stabilizator / Kołyska) (*)

4,5 daNm

(6)

Śruba (Wahacz dolny / Kołyska) (M12 X 175) (*) 6,5 daNm

(6)

Śruba (Wahacz dolny / Kołyska) (M14 X 200) (*) 11 daNm

(*) Wymieniać systematycznie przy każdym demontażu

3. Przedłużenia kołyski

407 - B3CB010EP0 - Momenty dokręcania : Zawieszenie przednie

http://127.0.0.1:6090/affiche.do?ref=B3CB010EP0&refaff=B3CB010...

3 z 5

2015-03-28 02:48

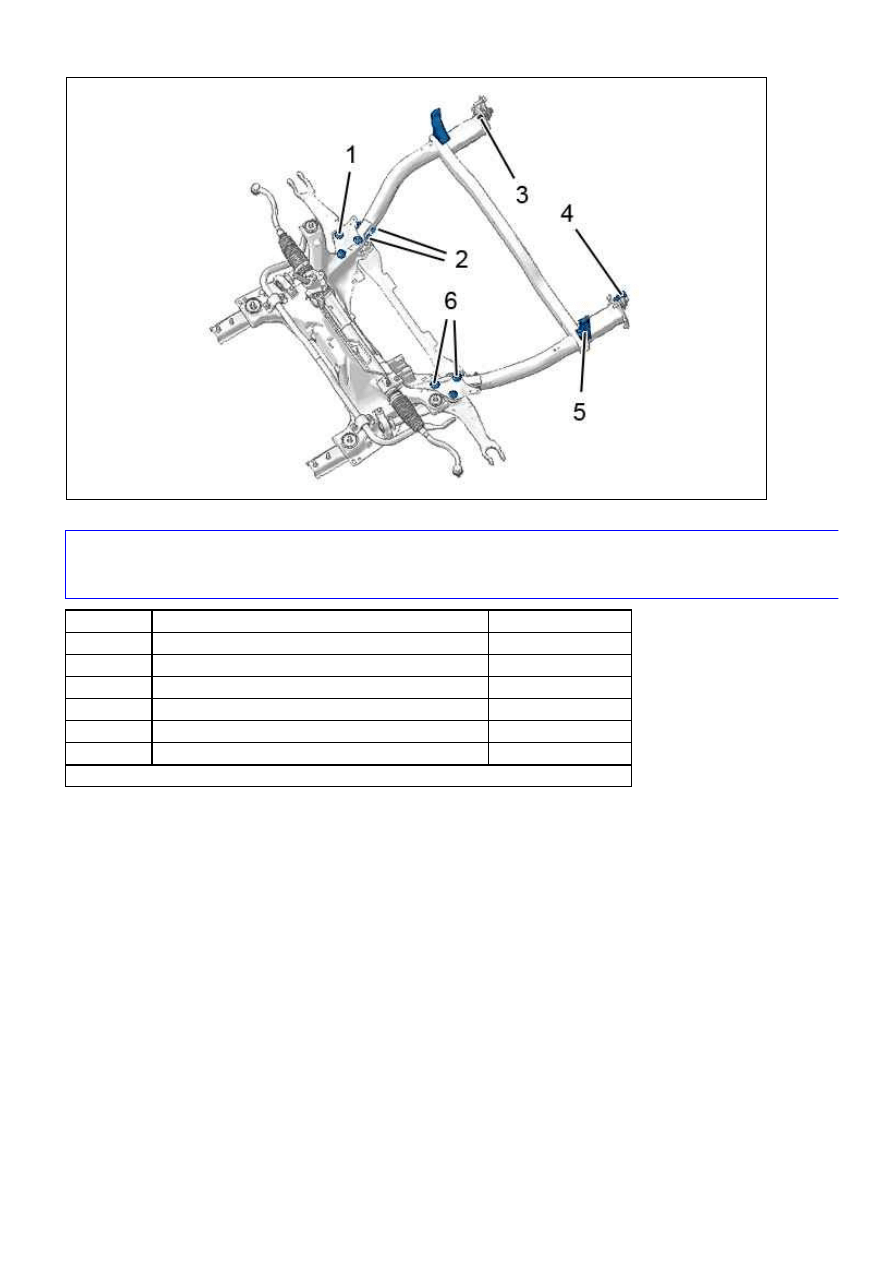

Rysunek : B3CM062D

UWAGA

UWAGA : Śruby (lub nakrętki) (1), (4), (6) typu "o małym tarciu" są jednorazowego użytku i muszą być systematycznie

wymieniane. Jakiekolwiek ponowne wykorzystanie jest zabronione. Zdemontowane śruby (lub nakrętki) powinny być

wyrzucone.

Oznaczenie

Oznaczenie Oznaczenie

Oznaczenie

Moment dokręcania

(1)

Śruba (Wahacz dolny) (*)

12,3 daNm

(2)

Śruba (Przednia rama / Poprzeczka tylna)

6,5 daNm

(3)

Śruba (Przedni łącznik / Kołyska) (*)

6,5 daNm

(4)

Śruba (Przedni łącznik / Nadwozie) (*)

6,5 daNm

(5)

Nakrętka (Ogranicznik jarzma / Nadwozie) (*)

5 daNm

(6)

Śruba (Wspornik dolnego wahacza zawieszenia) (*) 6,5 daNm

(*) Wymieniać systematycznie przy każdym demontażu

407 - B3CB010EP0 - Momenty dokręcania : Zawieszenie przednie

http://127.0.0.1:6090/affiche.do?ref=B3CB010EP0&refaff=B3CB010...

4 z 5

2015-03-28 02:48

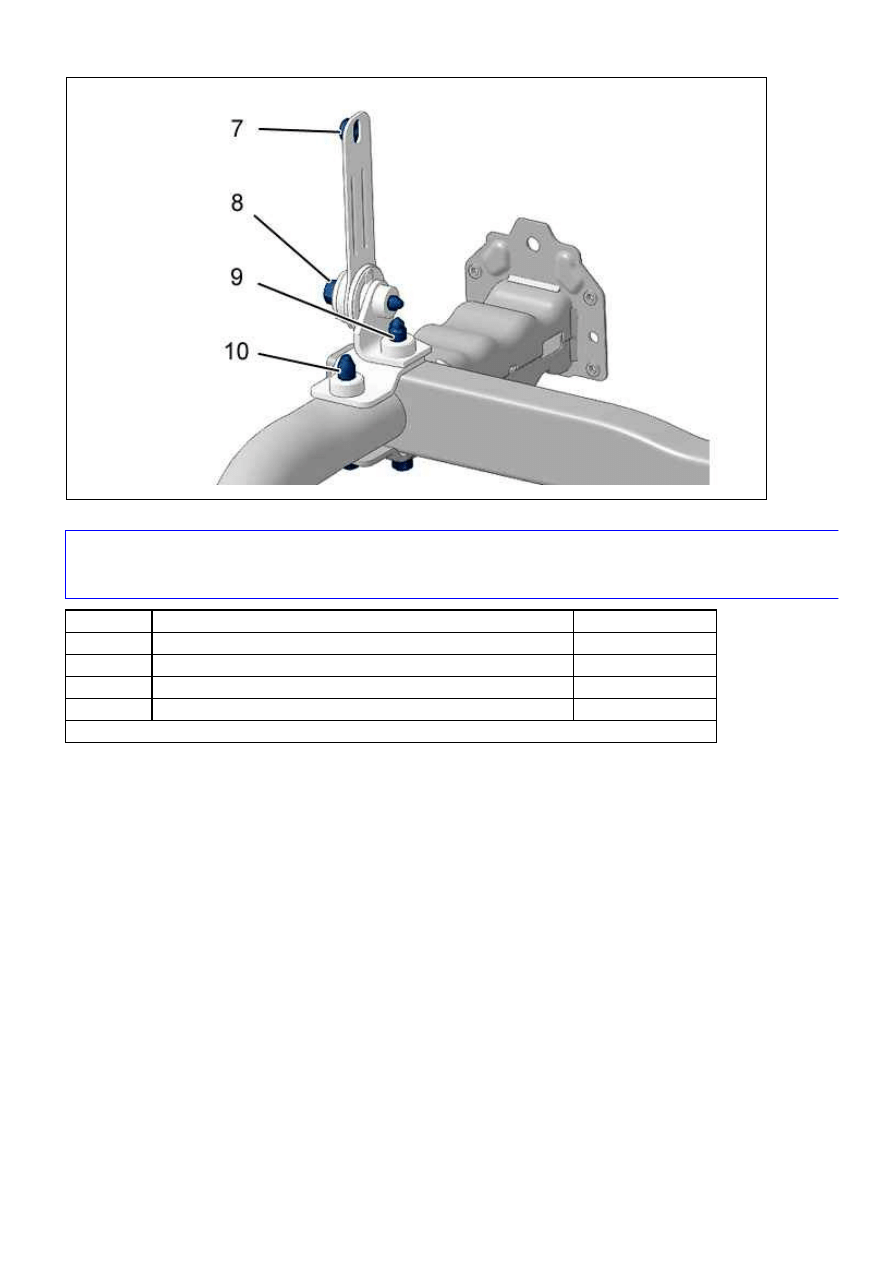

Rysunek : B3CB06SD

UWAGA

UWAGA : Śruby (lub nakrętki) (8), (9), (10) typu "o małym tarciu" są jednorazowego użytku i muszą być

systematycznie wymieniane. Jakiekolwiek ponowne wykorzystanie jest zabronione. Zdemontowane śruby (lub nakrętki)

należy wyrzucić.

Oznaczenie

Oznaczenie Oznaczenie (W przypadku silników DT17 - DT20)

Oznaczenie (W przypadku silników DT17 - DT20)

Moment dokręcania

(7)

Nakrętka (Wspornik / Nadwozie) (*)

5 daNm

(8)

Śruba (Wspornik / Przednia osłona) (M12 X 175) (*)

6,5 daNm

(9)

Śruba (Przednia osłona / Przednia rama ) (M14 X 150 / L115) (*) 10 daNm

(10)

Śruba (Przednia osłona / Podłużnica) (M14 X 150 / L85) (*)

10 daNm

(*) Wymieniać systematycznie przy każdym demontażu

407 - B3CB010EP0 - Momenty dokręcania : Zawieszenie przednie

http://127.0.0.1:6090/affiche.do?ref=B3CB010EP0&refaff=B3CB010...

5 z 5

2015-03-28 02:48
