MOMENTY DOKRĘCANIA : AUTOMATYCZNA SKRZYNIA BIEGÓW TYPU AM6

MOMENTY DOKRĘCANIA : AUTOMATYCZNA SKRZYNIA BIEGÓW TYPU AM6

MOMENTY DOKRĘCANIA : AUTOMATYCZNA SKRZYNIA BIEGÓW TYPU AM6

MOMENTY DOKRĘCANIA : AUTOMATYCZNA SKRZYNIA BIEGÓW TYPU AM6

BVA AM6

1. Strona przednia

1. Strona przednia

1. Strona przednia

1. Strona przednia

1.1. Wszystkie wersje oprócz : AM6 3 generacja

1.1. Wszystkie wersje oprócz : AM6 3 generacja

1.1. Wszystkie wersje oprócz : AM6 3 generacja

1.1. Wszystkie wersje oprócz : AM6 3 generacja

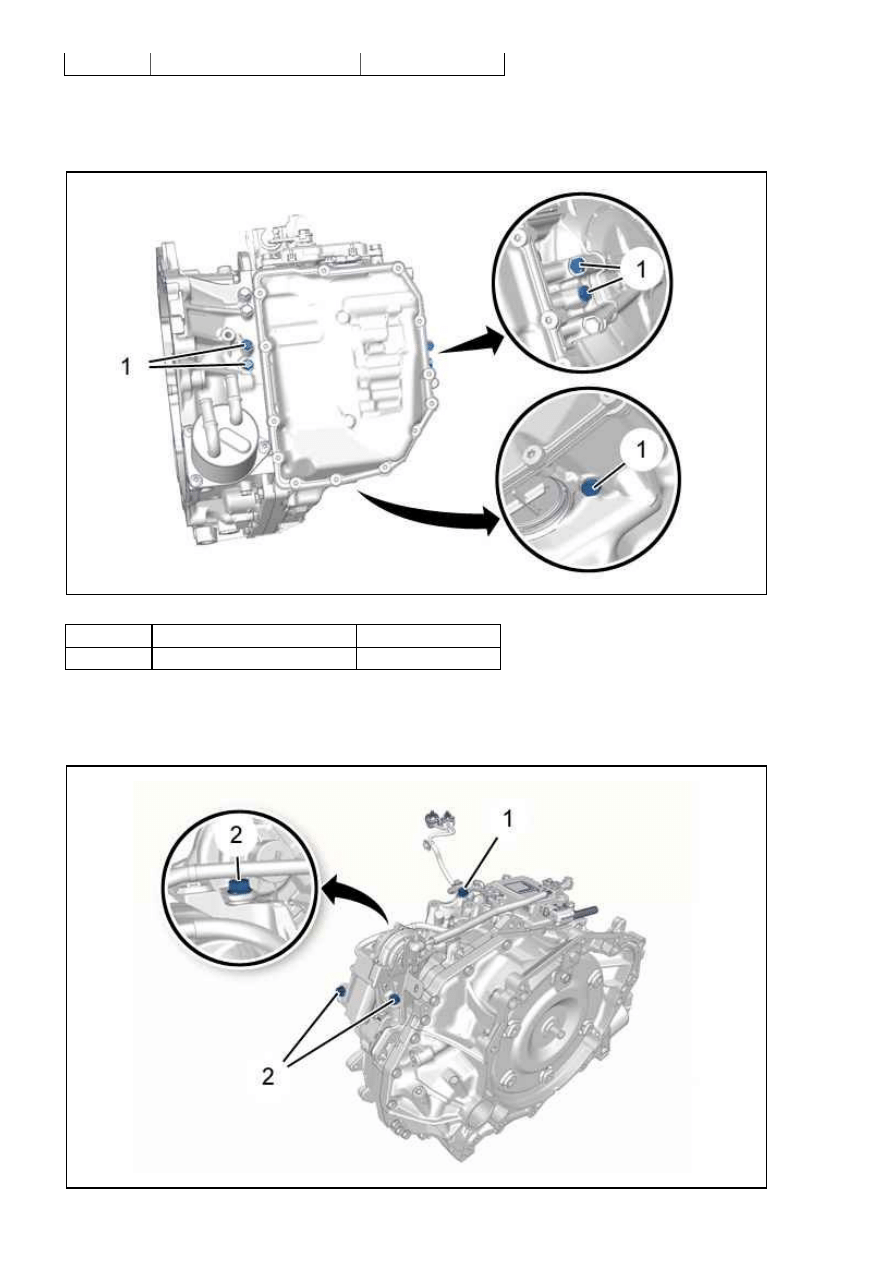

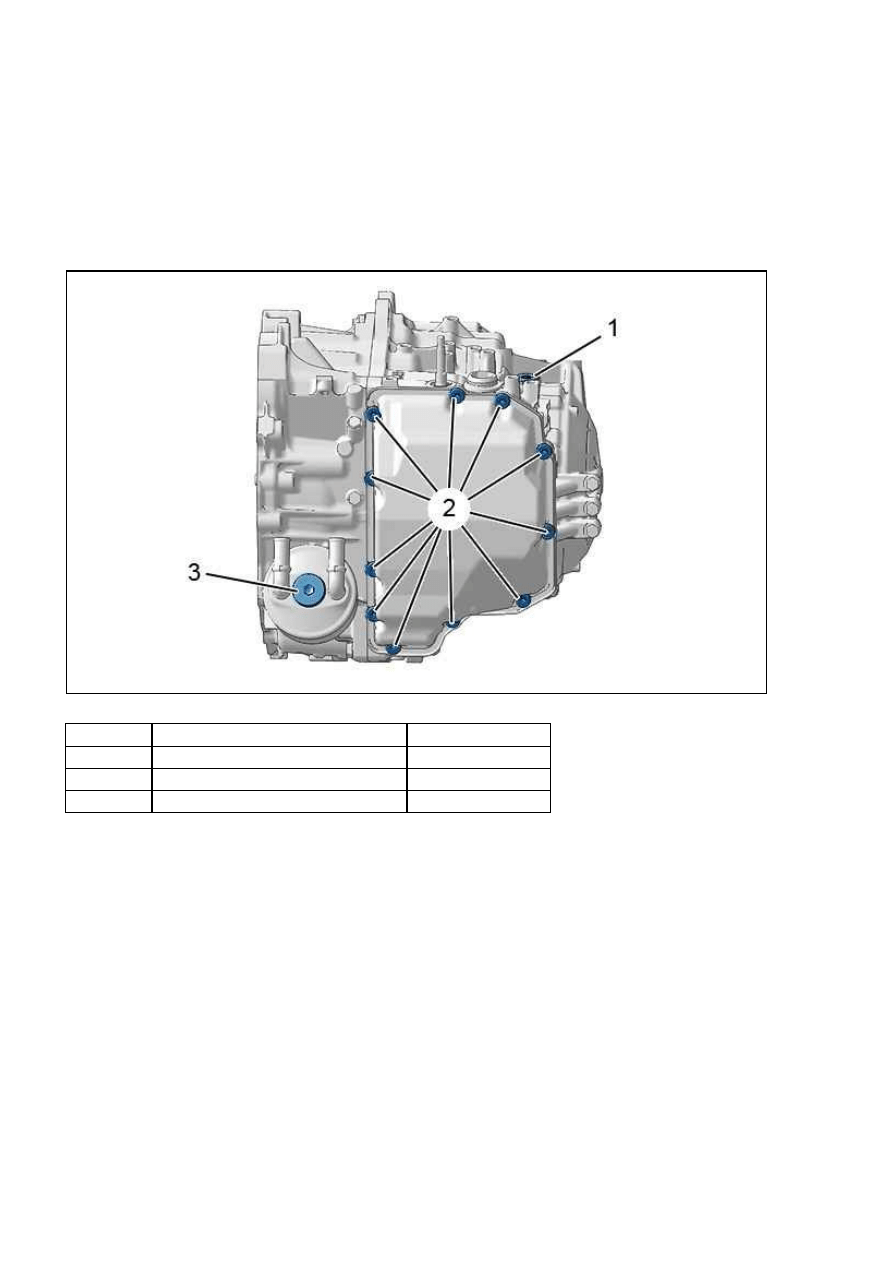

Rysunek : B2CP47DD

Oznaczenie

Oznaczenie

Oznaczenie

Oznaczenie Oznaczenie

Oznaczenie

Oznaczenie

Oznaczenie

Moment dokręcania

Moment dokręcania

Moment dokręcania

Moment dokręcania

(1)

(1)

(1)

(1)

Korek (Wlew oleju)

4 daNm

(2)

(2)

(2)

(2)

śruby (Obudowa bloku hydraulicznego) 1,5 daNm

(3)

(3)

(3)

(3)

śruby (Wymiennik ciepła)

4,2 daNm

1.2. Wersja : AM6 3 generacja

1.2. Wersja : AM6 3 generacja

1.2. Wersja : AM6 3 generacja

1.2. Wersja : AM6 3 generacja

407 - B2CB011WP0 - Momenty dokręcania : Automatyczna skrzynia bi...

http://127.0.0.1:6090/affiche.do?ref=B2CB011WP0&refaff=B2CB01...

1 z 6

2015-03-28 01:56

background image

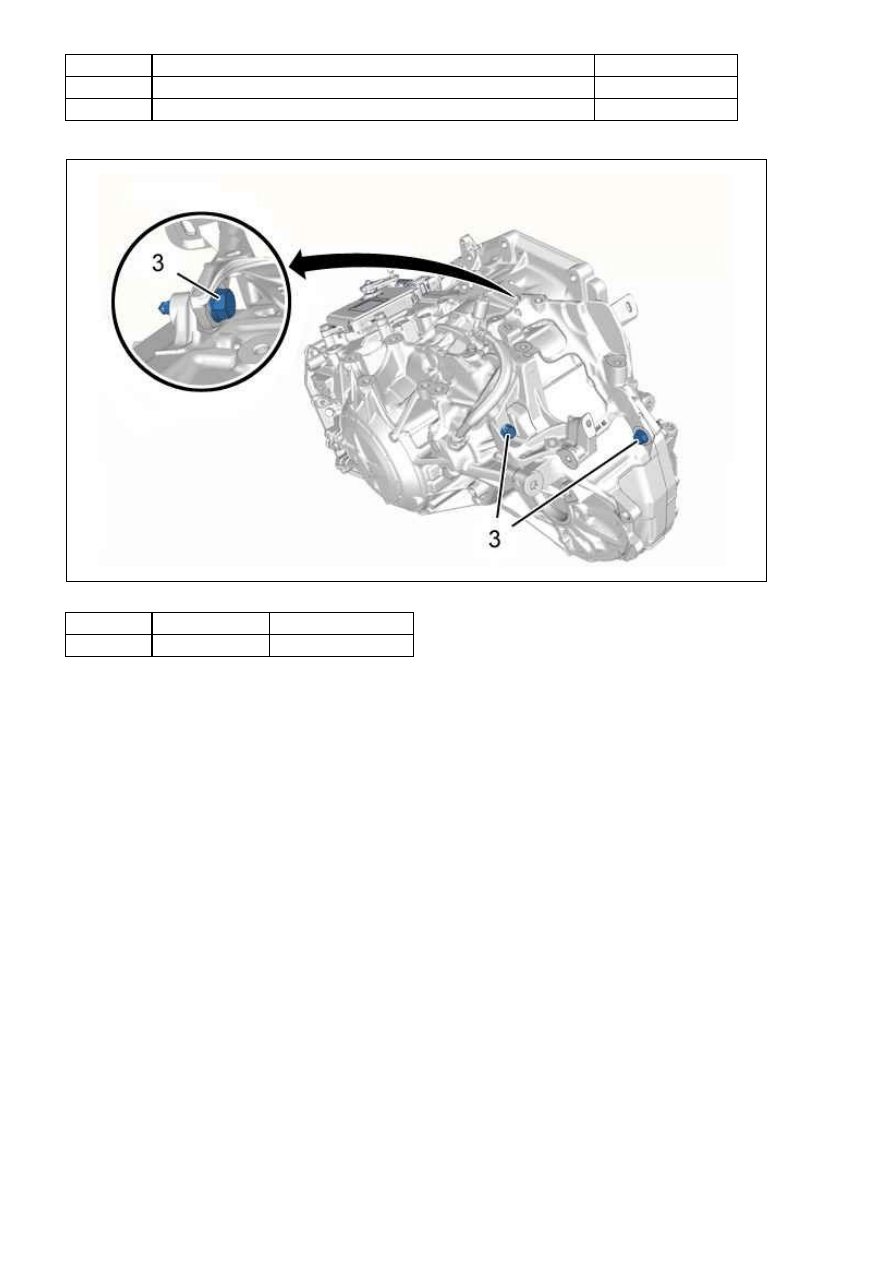

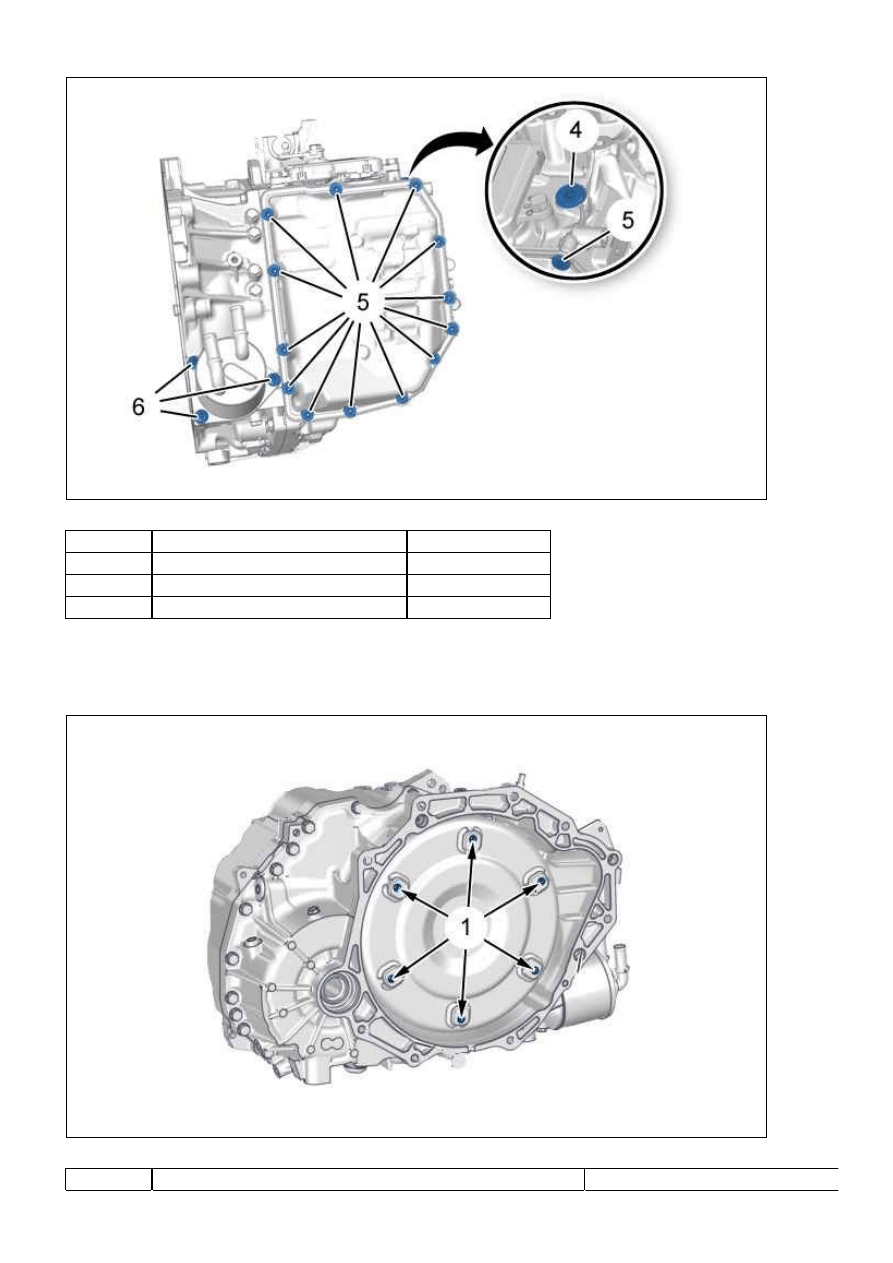

Rysunek : B2CB0G1D

Oznaczenie

Oznaczenie

Oznaczenie

Oznaczenie Oznaczenie

Oznaczenie

Oznaczenie

Oznaczenie

Moment dokręcania

Moment dokręcania

Moment dokręcania

Moment dokręcania

(4)

(4)

(4)

(4)

Korek (Wlew oleju)

4 daNm

(5)

(5)

(5)

(5)

śruby (Obudowa bloku hydraulicznego) 1,5 daNm

(6)

(6)

(6)

(6)

śruby (Wymiennik ciepła)

1,5 daNm

2. przekładnia hydrokinetyczna

2. przekładnia hydrokinetyczna

2. przekładnia hydrokinetyczna

2. przekładnia hydrokinetyczna

Rysunek : B2CB0G2D

Oznaczenie

Oznaczenie

Oznaczenie

Oznaczenie Oznaczenie

Oznaczenie

Oznaczenie

Oznaczenie

Moment dokręcania

Moment dokręcania

Moment dokręcania

Moment dokręcania

407 - B2CB011WP0 - Momenty dokręcania : Automatyczna skrzynia bi...

http://127.0.0.1:6090/affiche.do?ref=B2CB011WP0&refaff=B2CB01...

2 z 6

2015-03-28 01:56

background image

(1)

(1)

(1)

(1)

śruby (Przetwornica ) (3 lub 6 mocowania ; W zależności od

silnika)

Dokręcenie wstępne momentem 2

daNm
Odkręcanie o kąt 100°
Dokręcanie momentem 6 daNm

3. Blok hydrauliczny

3. Blok hydrauliczny

3. Blok hydrauliczny

3. Blok hydrauliczny

3.1. Momenty dokręcania

3.1. Momenty dokręcania

3.1. Momenty dokręcania

3.1. Momenty dokręcania

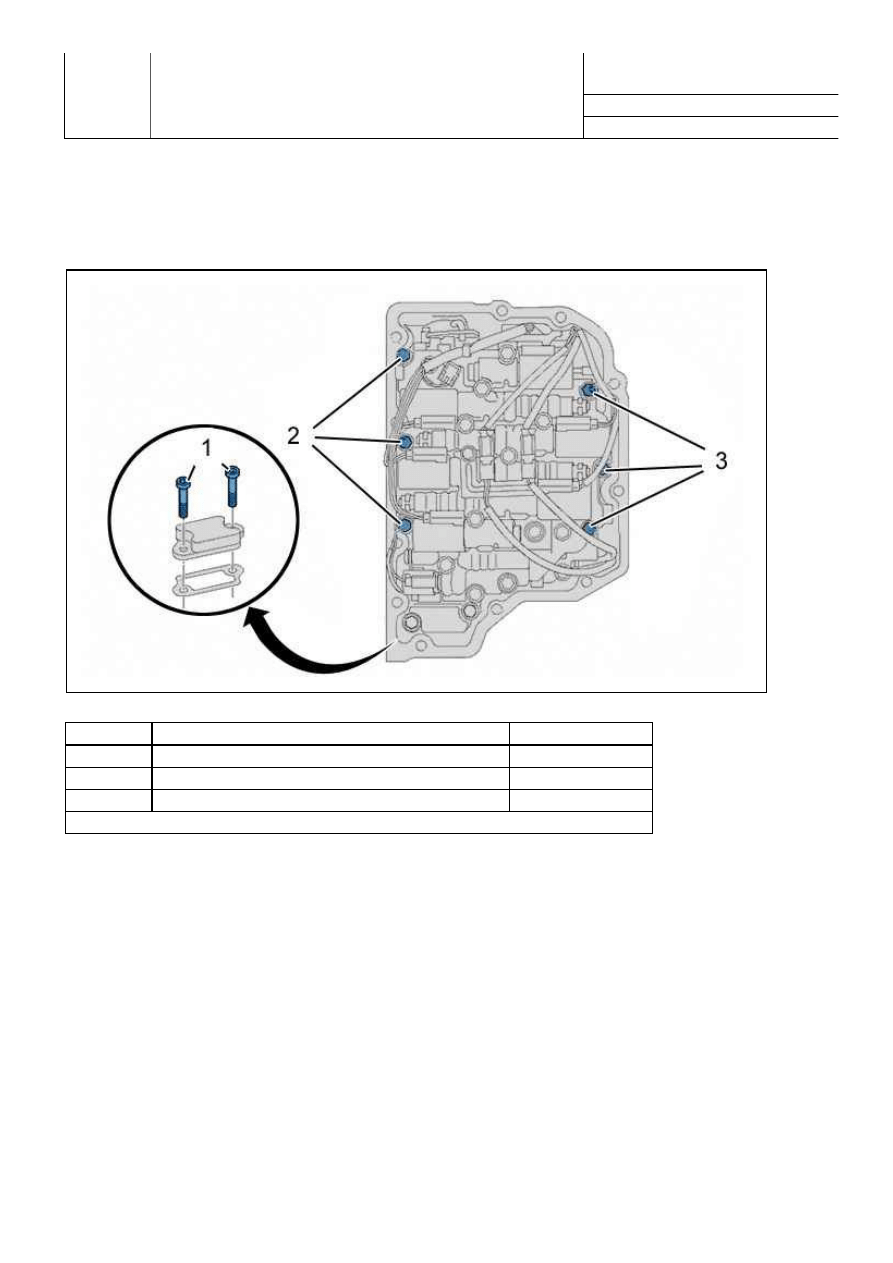

Rysunek : B2CB0G5D

Oznaczenie

Oznaczenie

Oznaczenie

Oznaczenie Oznaczenie

Oznaczenie

Oznaczenie

Oznaczenie

Moment dokręcania

Moment dokręcania

Moment dokręcania

Moment dokręcania

(1)

(1)

(1)

(1)

śruby (Pokrywa otworu do odsysania oleju) (*)

1 daNm

(2)

(2)

(2)

(2)

śruby (Płytka dociskowa czujnika temperatury oleju) (*) 1 daNm

(3)

(3)

(3)

(3)

śruby (Blok hydrauliczny ) (*)

1 daNm

(*) Przestrzegać kolejności odkręcania

3.2. Kolejność dokręcania

3.2. Kolejność dokręcania

3.2. Kolejność dokręcania

3.2. Kolejność dokręcania

407 - B2CB011WP0 - Momenty dokręcania : Automatyczna skrzynia bi...

http://127.0.0.1:6090/affiche.do?ref=B2CB011WP0&refaff=B2CB01...

3 z 6

2015-03-28 01:56

background image

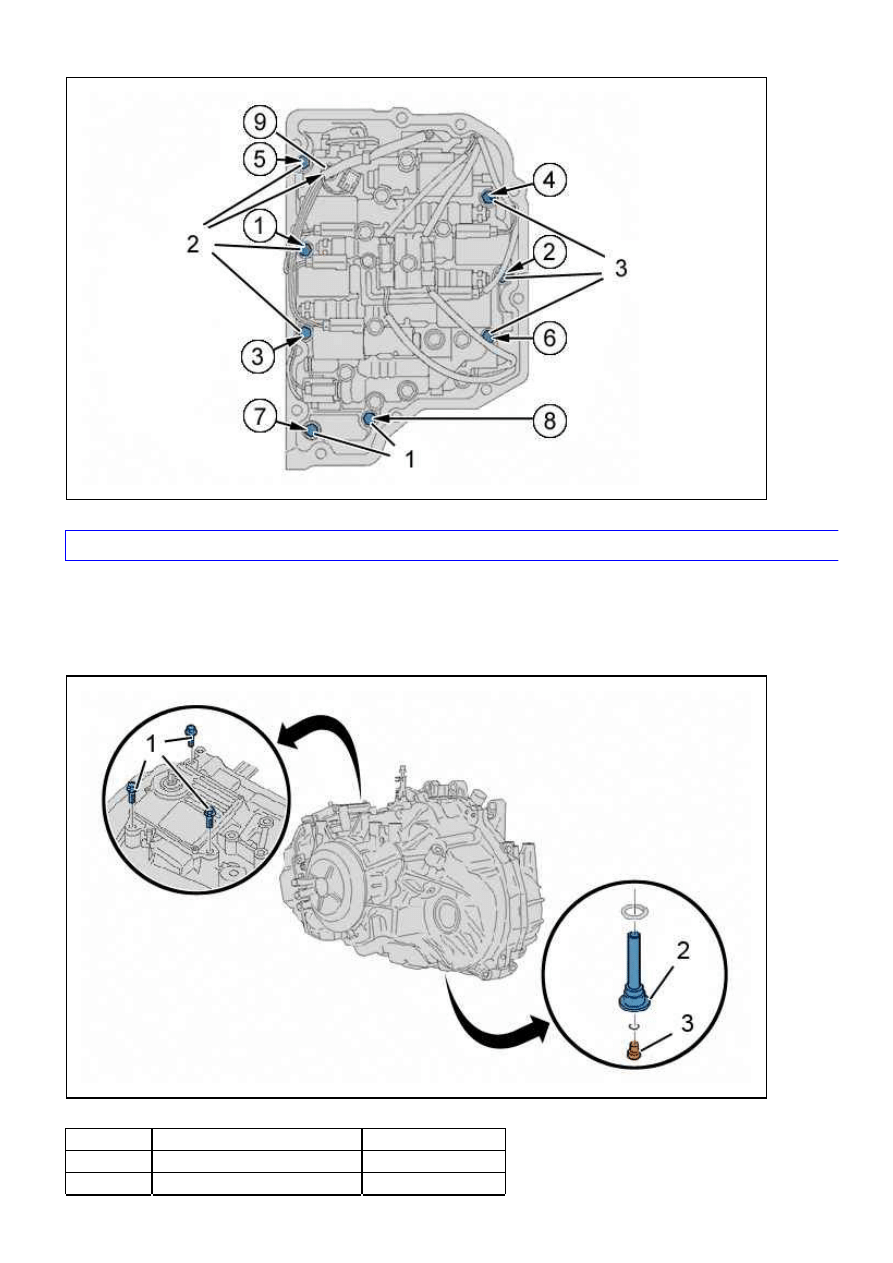

Rysunek : B2CB0G3D

UWAGA

UWAGA

UWAGA

UWAGA : Zachować kolejność dokręcania.

Dokręcanie 9 śrub (1), (2), (3) momentem 1 daNm (Od 1 do 9).

4. Powierzchnia górna - Dolna plyta

4. Powierzchnia górna - Dolna plyta

4. Powierzchnia górna - Dolna plyta

4. Powierzchnia górna - Dolna plyta

Rysunek : B2CB0G4D

Oznaczenie

Oznaczenie

Oznaczenie

Oznaczenie Oznaczenie

Oznaczenie

Oznaczenie

Oznaczenie

Moment dokręcania

Moment dokręcania

Moment dokręcania

Moment dokręcania

(1)

(1)

(1)

(1)

śruby (Kalkulator )

2,4 daNm

(2)

(2)

(2)

(2)

Korek przelewowy i spustu oleju 4,8 daNm

407 - B2CB011WP0 - Momenty dokręcania : Automatyczna skrzynia bi...

http://127.0.0.1:6090/affiche.do?ref=B2CB011WP0&refaff=B2CB01...

4 z 6

2015-03-28 01:56

background image

(3)

(3)

(3)

(3)

Korek poziomu oleju

0,7 daNm

5. Korki do pomiaru ciśnienia (Wersja : AM6 3 generacja)

5. Korki do pomiaru ciśnienia (Wersja : AM6 3 generacja)

5. Korki do pomiaru ciśnienia (Wersja : AM6 3 generacja)

5. Korki do pomiaru ciśnienia (Wersja : AM6 3 generacja)

Rysunek : B2CB0G8D

Oznaczenie

Oznaczenie

Oznaczenie

Oznaczenie Oznaczenie

Oznaczenie

Oznaczenie

Oznaczenie

Moment dokręcania

Moment dokręcania

Moment dokręcania

Moment dokręcania

(1)

(1)

(1)

(1)

korek gniazda odbioru ciśnienia 1,5 daNm

6. Elektryczne urządzenie wykonawcze sterowania (w zależności od wyposażenia)

6. Elektryczne urządzenie wykonawcze sterowania (w zależności od wyposażenia)

6. Elektryczne urządzenie wykonawcze sterowania (w zależności od wyposażenia)

6. Elektryczne urządzenie wykonawcze sterowania (w zależności od wyposażenia)

Rysunek : B2CB0G6D

407 - B2CB011WP0 - Momenty dokręcania : Automatyczna skrzynia bi...

http://127.0.0.1:6090/affiche.do?ref=B2CB011WP0&refaff=B2CB01...

5 z 6

2015-03-28 01:56

background image

Oznaczenie

Oznaczenie

Oznaczenie

Oznaczenie Oznaczenie

Oznaczenie

Oznaczenie

Oznaczenie

Moment dokręcania

Moment dokręcania

Moment dokręcania

Moment dokręcania

(1)

(1)

(1)

(1)

śruby (Wspornik wiązki elektrycznej)

4 daNm

(2)

(2)

(2)

(2)

śruby (Elektryczne urządzenie wykonawcze sterowania / Wspornik ) 2,4 daNm

Rysunek : B2CB0G7D

Oznaczenie

Oznaczenie

Oznaczenie

Oznaczenie Oznaczenie

Oznaczenie

Oznaczenie

Oznaczenie

Moment dokręcania

Moment dokręcania

Moment dokręcania

Moment dokręcania

(3)

(3)

(3)

(3)

śruby (Wspornik ) 2,4 daNm

407 - B2CB011WP0 - Momenty dokręcania : Automatyczna skrzynia bi...

http://127.0.0.1:6090/affiche.do?ref=B2CB011WP0&refaff=B2CB01...

6 z 6

2015-03-28 01:56
