MOMENTY DOKRĘCANIA : MECHANICZNA SKRZYNKA BIEGÓW TYPU ML6

MOMENTY DOKRĘCANIA : MECHANICZNA SKRZYNKA BIEGÓW TYPU ML6

MOMENTY DOKRĘCANIA : MECHANICZNA SKRZYNKA BIEGÓW TYPU ML6

MOMENTY DOKRĘCANIA : MECHANICZNA SKRZYNKA BIEGÓW TYPU ML6

ML6C

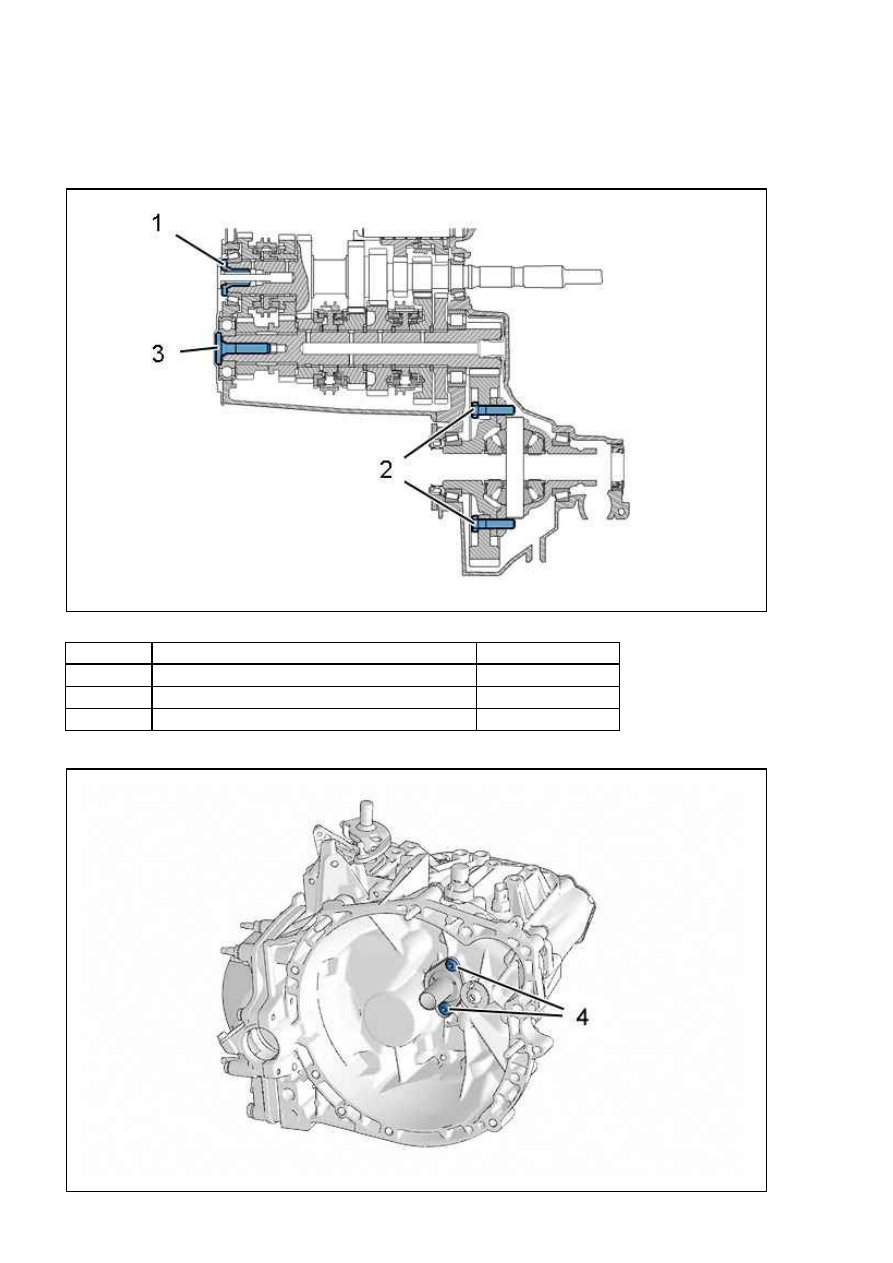

Rysunek : B2CP469D

Oznaczenie

Oznaczenie

Oznaczenie

Oznaczenie Oznaczenie

Oznaczenie

Oznaczenie

Oznaczenie

Moment dokręcania

Moment dokręcania

Moment dokręcania

Moment dokręcania

(1)

(1)

(1)

(1)

Śruba wałka sprzęgłowego

8 daNm

(2)

(2)

(2)

(2)

śruba koła talerzowego mechanizmu różnicowego 10,5 daNm

(3)

(3)

(3)

(3)

Śruba wałka zdawczego

13 daNm

407 - B2CB012TP0 - Momenty dokręcania : Mechaniczna skrzynka bi...

http://127.0.0.1:6090/affiche.do?ref=B2CB012TP0&refaff=B2CB012...

1 z 4

2015-03-28 01:57

background image

Rysunek : B2CM05PD

Oznaczenie

Oznaczenie

Oznaczenie

Oznaczenie Oznaczenie

Oznaczenie

Oznaczenie

Oznaczenie

Moment dokręcania

Moment dokręcania

Moment dokręcania

Moment dokręcania

(4)

(4)

(4)

(4)

Śruba prowadnicy łożyska wyciskowego 4 daNm

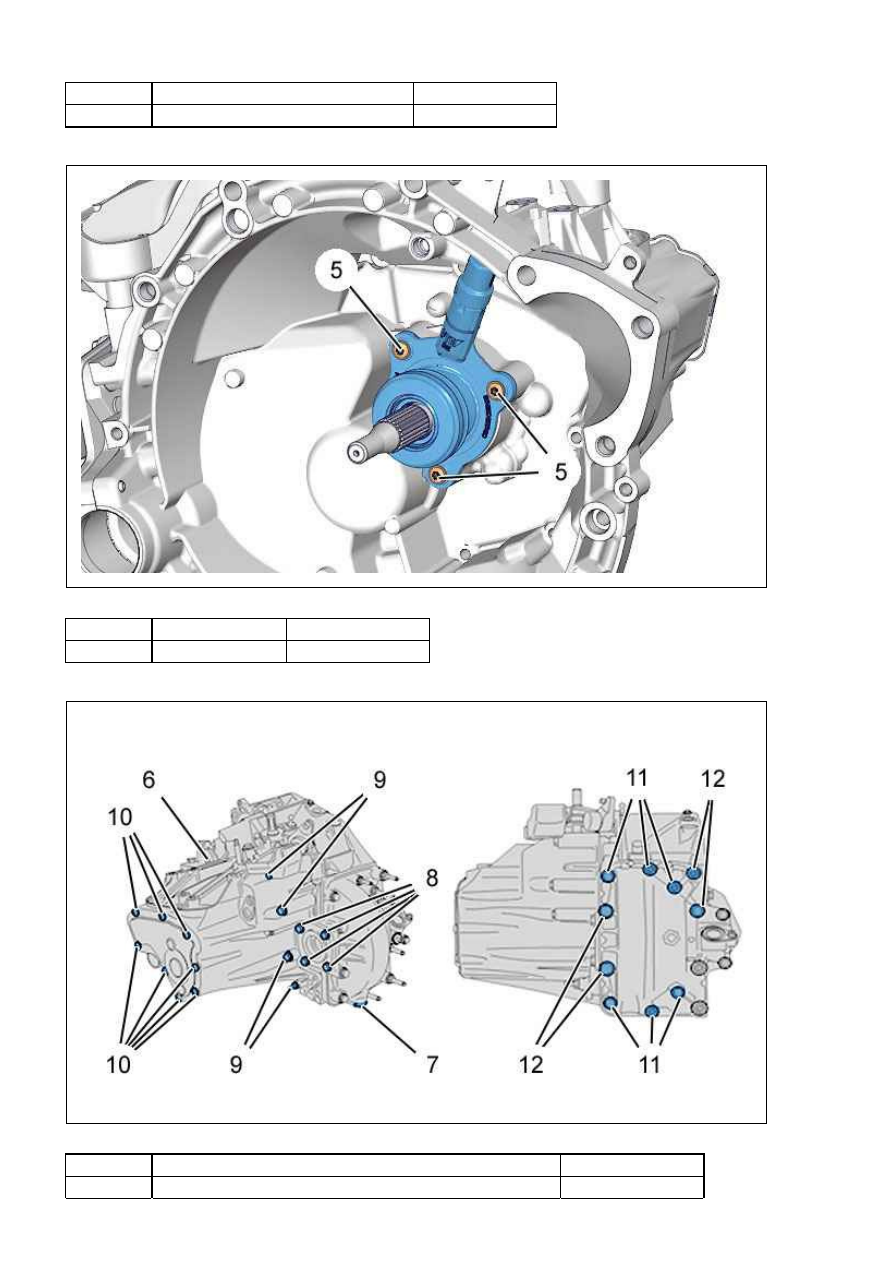

Rysunek : B2BM02LD

Oznaczenie

Oznaczenie

Oznaczenie

Oznaczenie Oznaczenie

Oznaczenie

Oznaczenie

Oznaczenie

Moment dokręcania

Moment dokręcania

Moment dokręcania

Moment dokręcania

(5)

(5)

(5)

(5)

śruba ( Ogranicznik) 0,9 daNm

Rysunek : B2CM0KPD

Oznaczenie

Oznaczenie

Oznaczenie

Oznaczenie Oznaczenie

Oznaczenie

Oznaczenie

Oznaczenie

Moment dokręcania

Moment dokręcania

Moment dokręcania

Moment dokręcania

(6)

(6)

(6)

(6)

Zestyk świateł stopu

2,5 daNm

407 - B2CB012TP0 - Momenty dokręcania : Mechaniczna skrzynka bi...

http://127.0.0.1:6090/affiche.do?ref=B2CB012TP0&refaff=B2CB012...

2 z 4

2015-03-28 01:57

background image

(7)

(7)

(7)

(7)

korek spustowy

3 daNm

(8)

(8)

(8)

(8)

Śruba płytki ustalającej łożyska mechanizmu różnicowego

2 daNm

(9)

(9)

(9)

(9)

Śruba mocująca obudowę skrzynki biegów - obudowa sprzęgła 2,3 daNm

(10)

(10)

(10)

(10)

Śruba mocująca pokrywę 6-go biegu

2 daNm

(11)

(11)

(11)

(11)

Mocowanie obudowy mechanizmu różnicowego (śruby M8)

2,2 daNm

(12)

(12)

(12)

(12)

Mocowanie obudowy mechanizmu różnicowego (śruby M10) 4 daNm

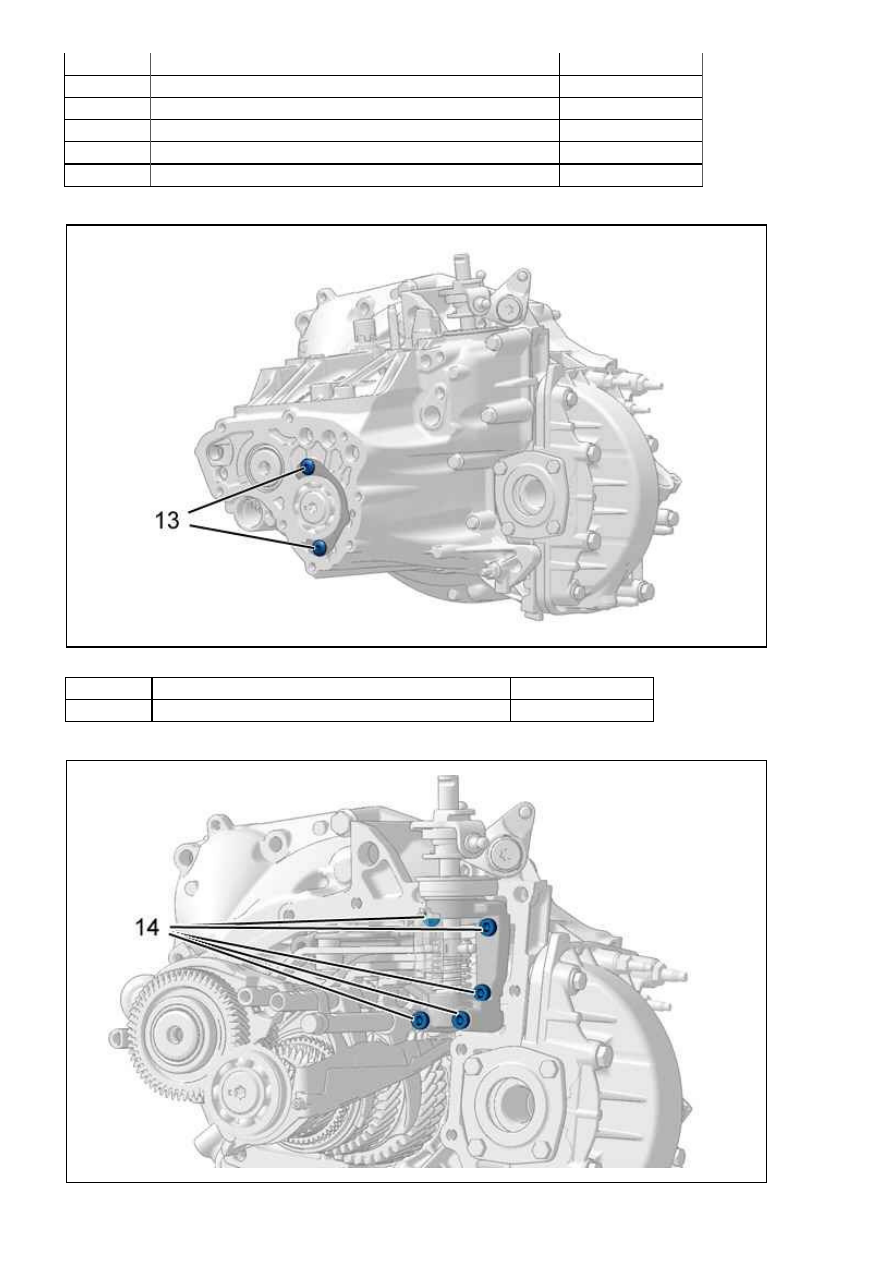

Rysunek : B2CM0KQD

Oznaczenie

Oznaczenie

Oznaczenie

Oznaczenie Oznaczenie

Oznaczenie

Oznaczenie

Oznaczenie

Moment dokręcania

Moment dokręcania

Moment dokręcania

Moment dokręcania

(13)

(13)

(13)

(13)

Mocowanie pierścienia ustalającego łożyska 6-go biegu 2,4 daNm

Rysunek : B2CM0KRD

407 - B2CB012TP0 - Momenty dokręcania : Mechaniczna skrzynka bi...

http://127.0.0.1:6090/affiche.do?ref=B2CB012TP0&refaff=B2CB012...

3 z 4

2015-03-28 01:57

background image

Oznaczenie

Oznaczenie

Oznaczenie

Oznaczenie Oznaczenie

Oznaczenie

Oznaczenie

Oznaczenie

Moment dokręcania

Moment dokręcania

Moment dokręcania

Moment dokręcania

(14)

(14)

(14)

(14)

Mocowanie wewnętrznego wałka sterowania zmianą biegów 1,8 daNm

407 - B2CB012TP0 - Momenty dokręcania : Mechaniczna skrzynka bi...

http://127.0.0.1:6090/affiche.do?ref=B2CB012TP0&refaff=B2CB012...

4 z 4

2015-03-28 01:57
