Seat Leon 1P

Montaż podstopnicy















Wielkie dzięki dla BoRaS’a, taktiken’a i zaniuch’a z forum leonclub.pl

za rozmowy i poszukiwanie rozwiązań w związku z podstopnicami ;)

08.10.2007

background image

- 2 -

Start

Poniższy krótki poradnik powstał w odpowiedzi na wątpliwości posiadaczy LEON’ów 1P, którym

przestała podobać się wycierająca wykładzina w miejscu gdzie powinna_być_zamontowana

jakakolwiek podstopnica (nawet kawał zwykłego szarego plastiku).

Na rynku są na pewno 2 rodzaje oryginalnych

podstopnic, które są przystosowane do montażu

w LEON’ie 1P. Pierwszą jest widoczna na

poniższych zdjęciach, montowana w LEON’ie

CUPRA (nr 1K1 864 551 TKH). Cena podstopnicy

(na allegro.pl) waha się w okolicach 75-80 pln. Ten

model pasuje także do: Toledo 5P, Altea, Golf V,

Golf Plus, Touran, Jetta (model od 2005).

Drugi model podstopnicy jest sprzedawany w ASO Seat’a. Od pierwszego różni się zarówno

wyglądem jak i ceną (jak mnie pamięć nie myli ~120 PLN). Nie wiem na 100% jak wygląda kwestia

montażu w przypadku tego modelu, ale zakładam, że rozkład zaczepów i miejsca mocowania

jest/musi być identyczny.

To tyle słowem wstępu, a teraz

zakasać rękawy i do roboty!

bajus

bajus(at)bajus.pl


background image

- 3 -

Montaż


Czas montażu:

ok. 30 minut

Potrzebne narzędzia: śrubokręt płaski, ostry nóż (scyzoryk spisał się świetnie), śrubka zwykła, lub

jeśli chcemy ‘pójść na łatwiznę’ śrubka, którą można wwiercić; dodatkowo

można wspomóc się wkrętarką elektryczną i latarką

Części składowe:

Seat Leon 1P (rok modelowy ’07), podstopnica (nr 1K1 864 551 TKH)



Pierwszy etap montażu jest uciążliwy, szczególnie jak nie wiemy jak zamocowany jest uchwyt.

Zaczynamy i aby zdjąć uchwyt:

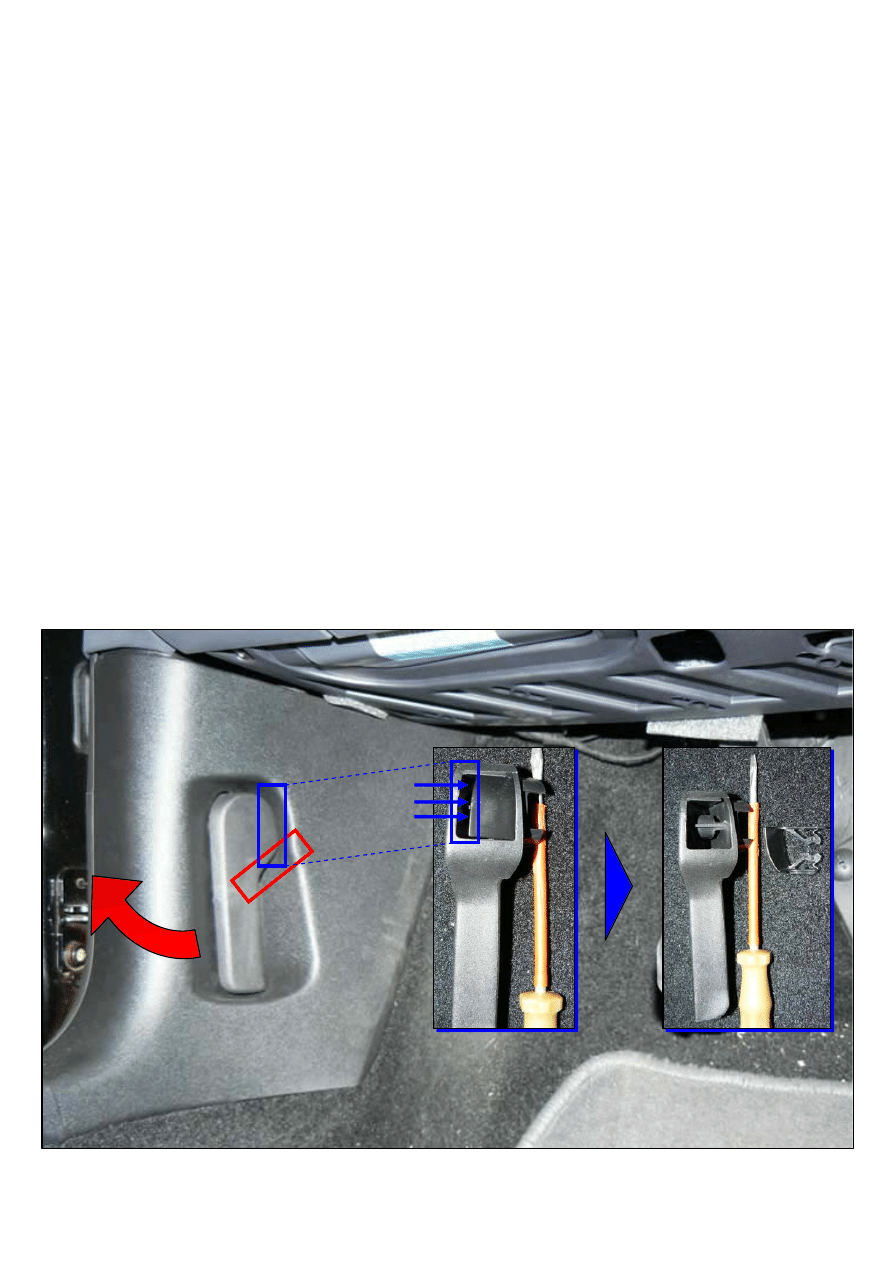

a. Wkładamy w miejsce oznaczone na rysunku (

3 strzałki

) i wypinamy śrubokrętem zaczep

mocujący dźwignię (kolor

niebieski

).

b. Jeśli nie możemy trafić/zmieścić tam śrubokręta należy odchylić maksymalnie dźwignię ‘do

siebie’. Spokojnie można odciągnąć dźwignię za pozycję, w której zamek maski otwiera się

(kolor

czerwony

)

c. Trzymając jedna ręką naciągnięta dźwignię w drugą bierzemy śrubokręt płaski

i próbujemy wypiąć zaczep. W tym położeniu jest odrobinę lepszy dostęp do niego,

a dziurka pojawi się w miejscu oznaczonym

czerwonym

prostokątem

background image

- 4 -

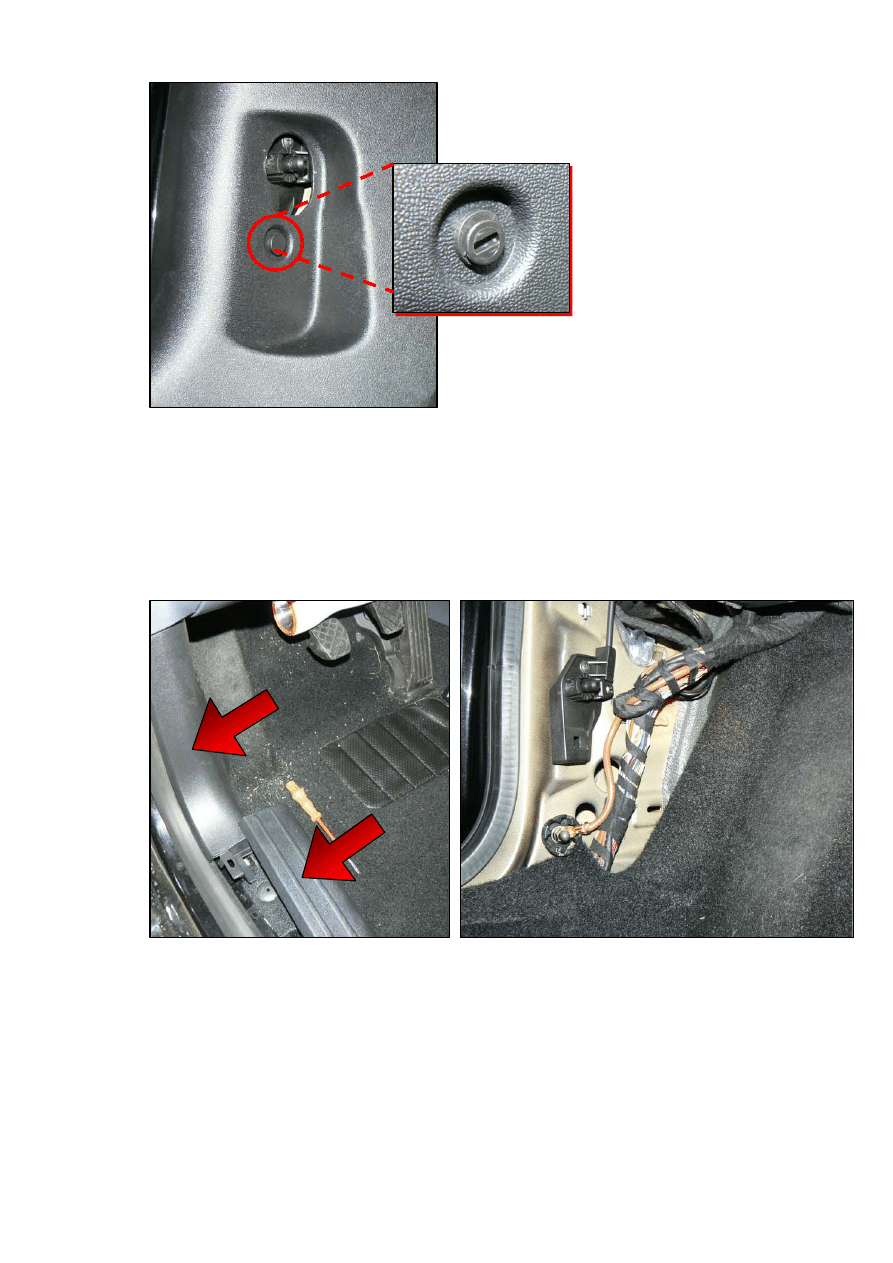

d. Po zdjęciu uchwytu naszym oczom ujawni się poniższy widok
















Zdejmujemy zaślepkę ze śrubki i odkręcamy ją.

e. Następnie zdejmujemy duży kawał plastiku (

2

); musimy wypiąć z zaczepów długi plastik

‘progowy’ (

1

). Nie musimy go całkowicie demontować, wystarczy go podważyć (wyskoczy

z zaczepów) i uwolni plastik nr (

2

). Teraz wystarczy go wysunąć ‘do siebie’. Odejdzie bez

problemu. Po zdjęciu ‘dużego kawału plastiku’ zobaczymy (

3, 4

)


















Odchylamy tapicerke (

3a

) i już widzimy w które miejsca wejdą zaczepy podstopnicy.









2

1

3

3a

background image

- 5 -


























f. Kolejny etap to wykonanie dziur w oryginalnej tapicerce. Zadanie jest dość pracochłonne,

szczególnie jeśli nie dysponujemy odpowiednio ostrym nożem. Scyzoryk dał sobie rade,

chociaż myślę, że gruby i ostry nóż do papieru byłby lepszy. Piłka (dwie mini-scyzorykowe-

wersje) nie zdają rezultatu. Co do trafienia w miejsca zaczepów, można sobie wymierzyć –

jak kto chce – ja strzelałem na oko i jakoś dałem radę bez zbędnych dziur.



















4

background image

- 6 -




























h. Zdecydowanie najgorszy moment to

wycelowanie śrubką z jednoczesnym

(zawsze można wcześniej spróbować

i zrobić dziurę pod nią na ‘sucho’)

przebiciem przez tapicerkę

i wkręceniem w przygotowany uchwyt.

Próbowałem kilka razy utrafić w nią, aż

zdecydowałem się użyć śruby do drewna,

która wkrętarką wkręciłem

i trafiłem w plastik obok gwintu.

Rozwiązanie może nie idealne, ale

podstopnica trzyma się pewnie. Nic nie

kołysze się, chybocze – głęboko wierzę,

że tak zostanie ;)




g. Dziury przygotowane, czas na założenie

podstopnicy

Wsuwamy ją od góry i bez problemów

powinna wejść na swoje miejsce, ale

żeby ‘zaskoczyła’ do końca trzeba użyć

trochę siły i zepchnąć maksymalnie

w dół. W porównaniu do pierwszego

wsunięcia, ostateczna jej jest dobry 1cm

niżej.

Jeśli wszystko dobrze zrobimy to

powinna się trzymać nieruchomo nawet

bez przykręconej śrubki, a miejsce na

śrubkę

będzie na wysokości

przygotowanego uchwytu z gwintem.

5

background image

- 7 -

i. Podstopnica na swoim miejscu, śrubka przykręcona – czas wszystko poskładać.

Wskazówka: w wąską rynienkę (

5 i pkt. k

) wchodzi krawędź ‘dużego kawałka plastiku’.

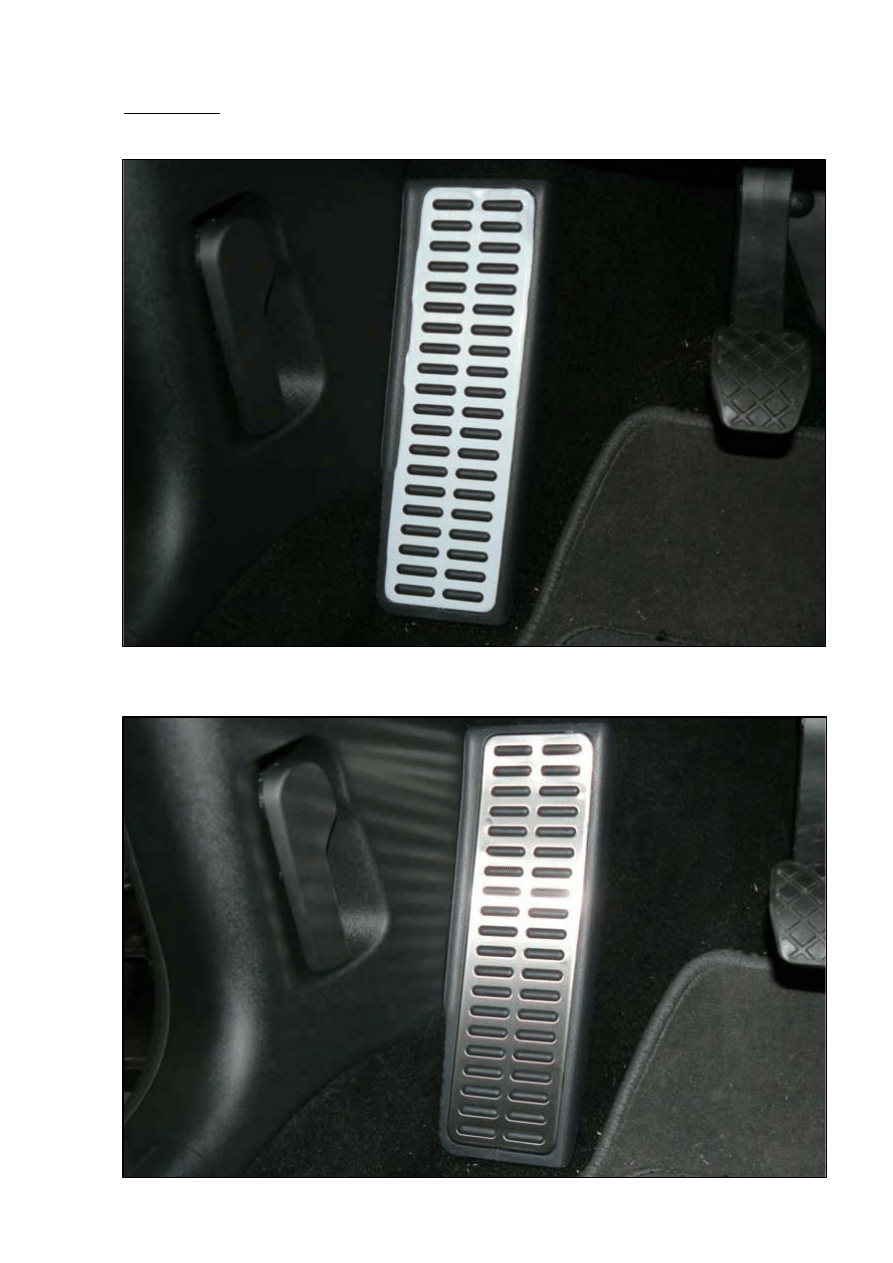

j. Wszystko

poskładane i na swoim miejscu.






















k. Ostatni etap: zdejmujemy białą folię zabezpieczającą i widzimy cacko w pełnej okazałości ;)
