POLITECHNIKA WROCŁAWSKA

INSTYTUT MASZYN I NAPĘDÓW ELEKTRYCZNYCH

LABORATORIUM MASZYN ELEKTRYCZNYCH

Wydział Elektryczny	Specjalność:	Elektrotechnika	Numer grupy laboratoryjnej	8E
Rok studiów III	Semestr V		Rok akademicki 2000/01
Prowadzący ćwiczenie	Dr inż. L. Antal		..........................................
			( podpis )

Skład grupy	Ocena	Uwagi / ocena końcowa
1) Brol Robert
( kierujący grupą )
2) Biś Paweł
( prowadzący protokół )
3) Białek Tomasz
4) Banaszak Artur
5)Bensz Radosław
6) Dobrogórski Krzysztof
7)

SPRAWOZDANIE

z ćwiczenia numer

38

Temat ćwiczenia: Badanie silnika asynchronicznego jednofazowego.

Data wykonania ćwiczenia 23.10.2000

Data oddania sprawozdania 30.10.2000

Data zaliczenia ćwiczenia ...............................

1) Dane znamionowe obiektu badań:

Nazwa urządzenia

badanego: SILNIK ASYNCHRONICZNY

Typ SEM 71-4B

Nr fabryczny 625601

P = 0,25 kW

U_N = 220 V

I_N = 12,2 A

f = 50 Hz

U₂ = .......................... V

I₂ = ............................ A

n = 1380 ^obr/_min

η = ............................ %

cosϕ = 0,87

Nazwa urządzenia

Współpracującego: HAMULEC

Typ: POZF 38-4

Nr fabryczny: 067 01

P = 0,98 kW

U₁ = 26 V - wzbudzenia

I₂ = 10,5A

f = .50 Hz

U₂ = 110 V - wirowania

I₂ = ............................ A

n = 3400 ^obr/_min

η = ............................ %

cosϕ = ....................... -

2) Spis przyrządów

2.1)	Amperomierze		TLEM kl. 0.5, nr. I29-IVa-391
2.2)	Woltomierze	LE1 kl. 0.5, nr. I29-IVa-1068 LE3 kl. 0.5, nr. I29-IVa-1274
2.3)	Watomierze	LW1 kl. 0.5 nr. I29-IVa-1345
2.4)	Przekładniki
2.5)	Inne	Prostownik 10A Opornica suwakowa OL-2 (4,9Ω; 20,4 A) Lampa stroboskopowa IVa-1956

3) Schemat układu pomiarowego

4)Tabele pomiarowe

Pomiar charakterystyki biegu jałowego

L.P	Uo	Io	Po	cos ϕ	n	S	Uwagi
		V	A	W	-	^obr/min		-
1	240,0	2,40	290	0,5035	1 350	0,100		ns = 1500
2	230,0	1,78	210	0,5129	1 350	0,100
3	220,0	1,23	165	0,6098	1 350	0,100
4	200,0	0,90	135	0,7500	1 350	0,100
5	180,0	0,75	115	0,8519	1 350	0,100
6	160,0	0,70	98	0,8705	1 350	0,100
7	140,0	0,68	80	0,8466	1 350	0,100
8	120,0	0,66	65	0,8207	1 350	0,100
9	100,0	0,56	29	0,5179	1 325	0,117

Pomiar charakterystyki stanu zwarcia

Lp.	Uz	Iz	Pz	cos ϕz	M
		[V]	[A]	[W]	-	[Nm]
1	120,0	2,50	240	0,800	0,35
2	115,0	2,40	225	0,815	0,35
3	105,0	2,15	185	0,819	0,33
4	90,0	1,75	125	0,794	0,25
5	80,0	1,52	98	0,802	0,23
6	65,0	1,25	68	0,831	0,20
7	90,0	1,85	117	0,703	0,07	Dodatkowe kondensatory połączone szeregowo CZ=3,33 μF
8	90,0	2,65	220	0,922	0,63	Dodatkowe kondensatory połączone równolegle CZ=30 μF

Pomiar charakterystyki obciążenia

Lp.	U	I	P1	M	cos ϕ	n	P2	η
		[V]	[A]	[W]	[Nm]	-	[obr/m]	[W]	[-]
1	220	1,92	340	1,10	0,805	1300	149,7	0,44
2	220	1,95	350	1,15	0,816	1300	156,6	0,45
3	220	2,05	380	1,35	0,843	1275	180,2	0,47
4	220	2,10	400	1,47	0,866	1250	192,4	0,48
5	220	2,12	415	1,60	0,890	1250	209,4	0,50
6	220	2,22	435	1,70	0,891	1250	222,5	0,51
7	220	2,27	455	1,90	0,911	1240	246,7	0,54
8	220	2,35	475	2,00	0,919	1225	256,6	0,54

5)Przykładowe obliczenia

- stan biegu jałowego:

- stan zwarcia:

- stan obciążenia:

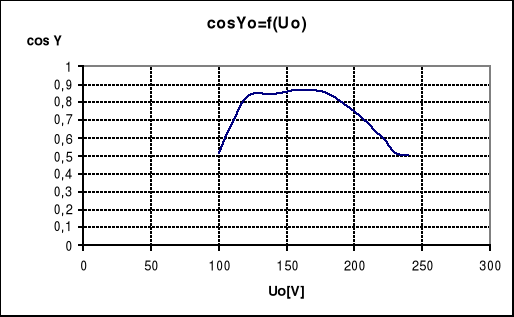

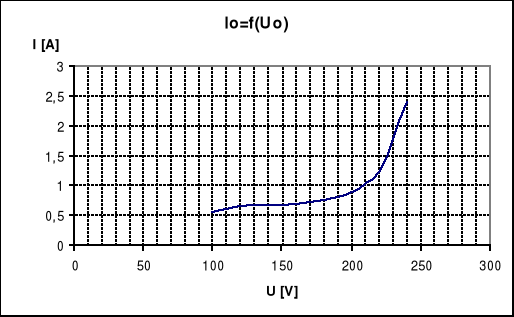

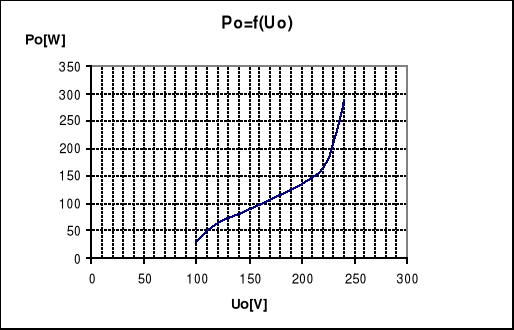

Charakterystyki biegu jałowego

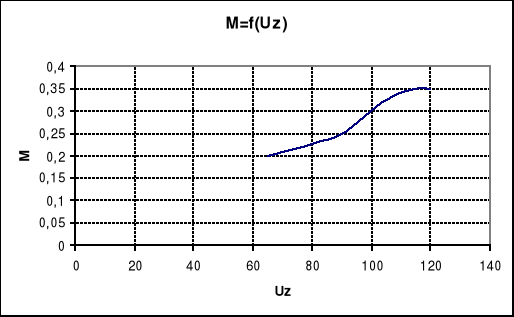

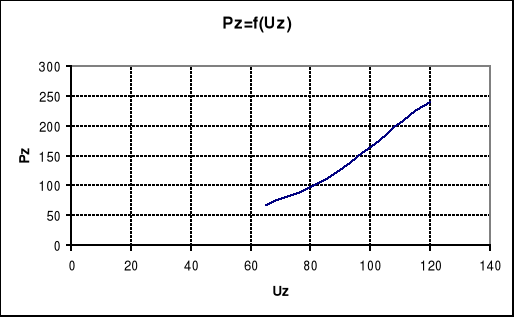

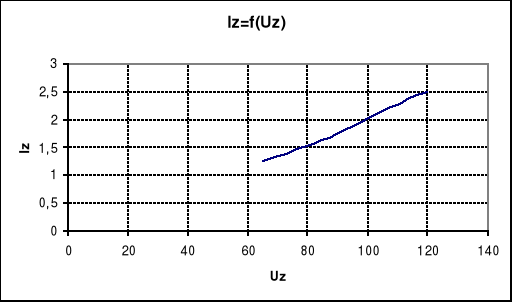

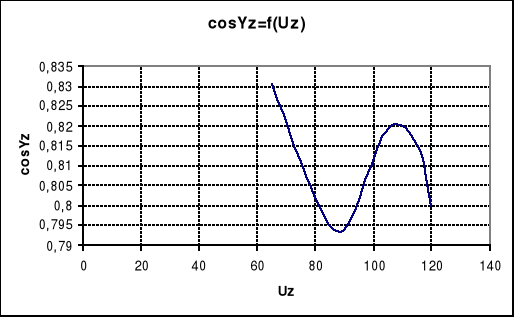

Charakterystyki stanu zwarcia

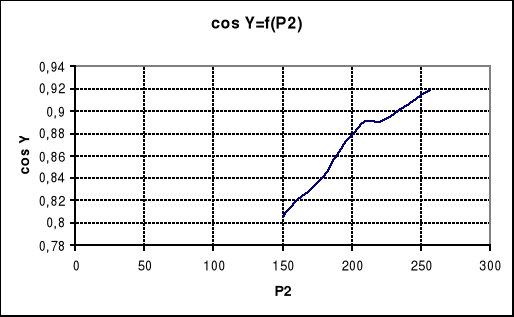

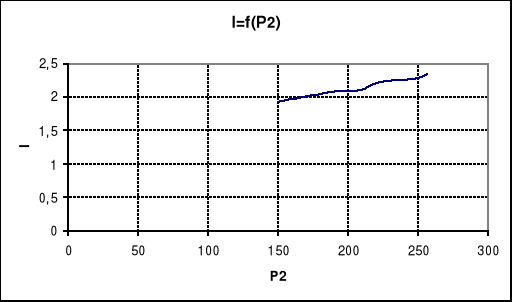

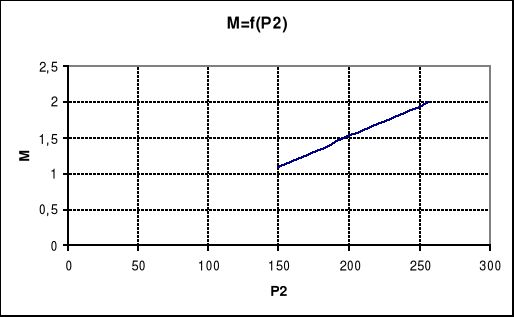

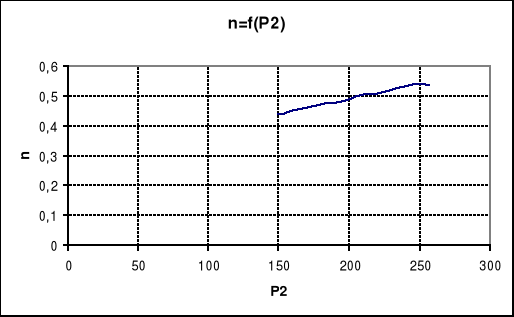

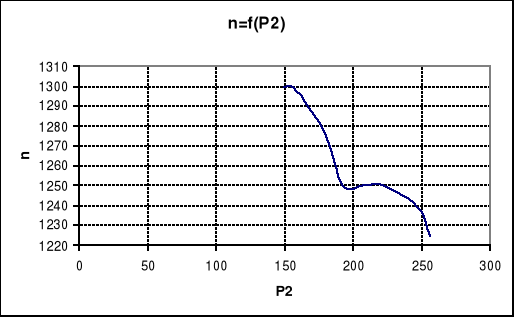

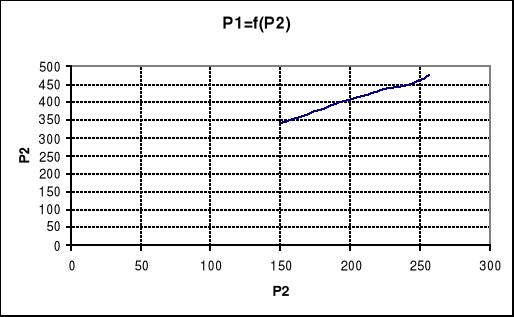

Charakterystyki obciążeniowe

6)Wnioski
