POLITECHNIKA LUBELSKA w LUBLINIE
LABORATORIUM PODSTAW ELEKTRONIKI		Ćwicz. nr 7
TEMAT: BADANIE SCALONEGO WZMACNIACZA PRĄDU STAŁEGO		DATA: 1998-04-22
Kwiatek Krzysztof, Kidaj Andrzej, Jurek Piotr	GRUPA: ED 4.1	OCENA:

Celem ćwiczenia jest zapoznanie się z charakterem i zasadą działania scalonych wzmacniaczy prądu stałego.

Przyrządy pomiarowe :

1. DIGITAL VOLTMETER TYPE V540

1. Oscyloskop dwukanałowy DT 525

1. RC Generator type PO-23

Schemat układu pomiarowego :

+15 V

We

ZASILACZ R₃ R₂

R_i R₁

₂ ⁷

R_b W_S

GENERATOR R₄

W_{i 8} ⁵ W_o

₁

_{3 4}

R₆ R_i R₅ P_1a P_1b

R₇

R_k

P_2a P_2b

-15 V

R₉ R₈

+15 V -15V

Parametry układu :

R_i = 100 kΩ

R₃ = 100 kΩ

R₄ = 100 Ω

1. Pomiar wejściowego prądu niezrównoważenia .

U₁ = 0,74 V

U₂ = 8,66 V

Prąd niezrównoważenia :

2. Wyznaczanie charakterystyki dynamicznej wzmacniacza .

Tabela pomiarów :

Uwe	Us	Uwy
V	mV	V
-2,25	-2,25	-13,84
-2,00	-2	-13,83
-1,75	-1,75	-13,81
-1,50	-1,5	-13,73
-0,69	-1,25	-11,64
-0,58	-1	-9,35
-0,49	-0,75	-7,03
-0,39	-0,5	-4,99
-0,29	-0,25	-2,61
0	0	0
0,29	0,25	2,71
0,50	0,5	4,61
0,75	0,75	6,77
1,00	1	8,9
1,25	1,25	11,14
1,50	1,5	13,28
1,75	1,75	13,75
2,00	2	13,76
2,25	2,25	13,77

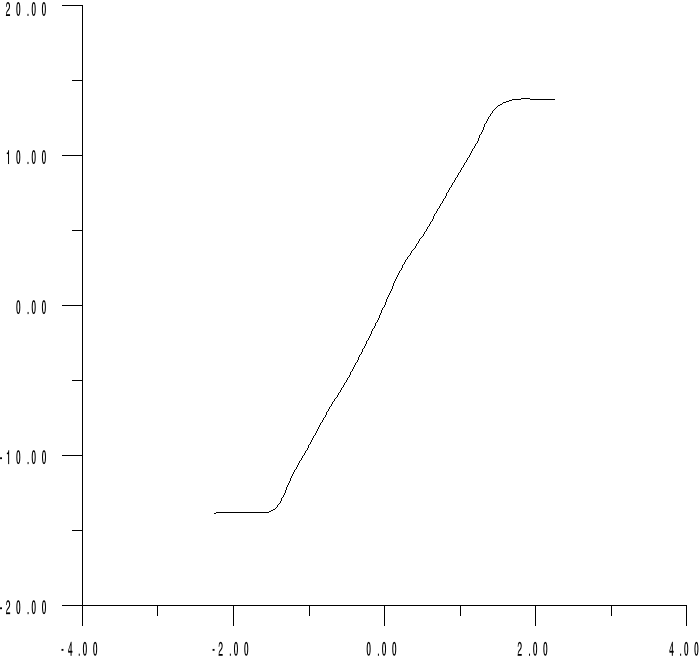

Charakterystyka dynamiczna U_wy = f( U_S ) :

U_wy [ V ]

U_S [ V ]

3. Wyznaczanie charakterystyki częstotliwościowej wzmacniacza .

Tabela pomiarów :

f	log f	Uwy	A	f	log f	Uwy	A
Hz		mV	dB	Hz		mV	dB
20	1,301	800	78,06	20	1,301	800	78,06
100	2,000	900	79,08	100	2,000	500	73,98
400	2,602	900	79,08	400	2,602	250	67,96
800	2,903	900	79,08	800	2,903	150	63,52
1500	3,176	800	78,06	1500	3,176	100	60,00
5000	3,699	500	73,98	5000	3,699	100	60,00
10000	4,000	300	69,54	10000	4,000	100	60,00
40000	4,602	200	66,02	40000	4,602	100	60,00
70000	4,845	180	65,11	70000	4,845	100	60,00
100000	5,000	150	63,52	100000	5,000	80	58,06
300000	5,477	110	60,83	300000	5,477	50	53,98
700000	5,845	100	60,00	700000	5,845	20	46,02
				1000000	6,000	20	46,00

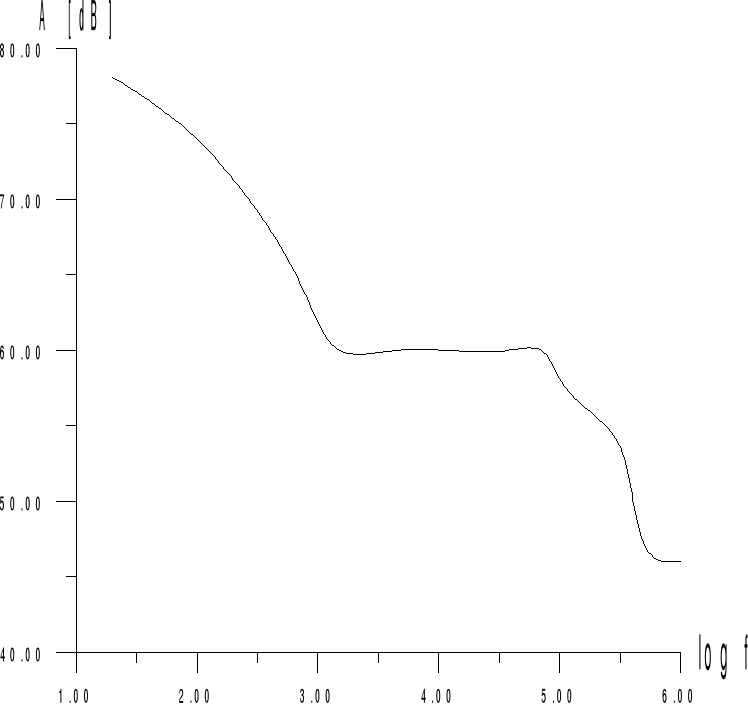

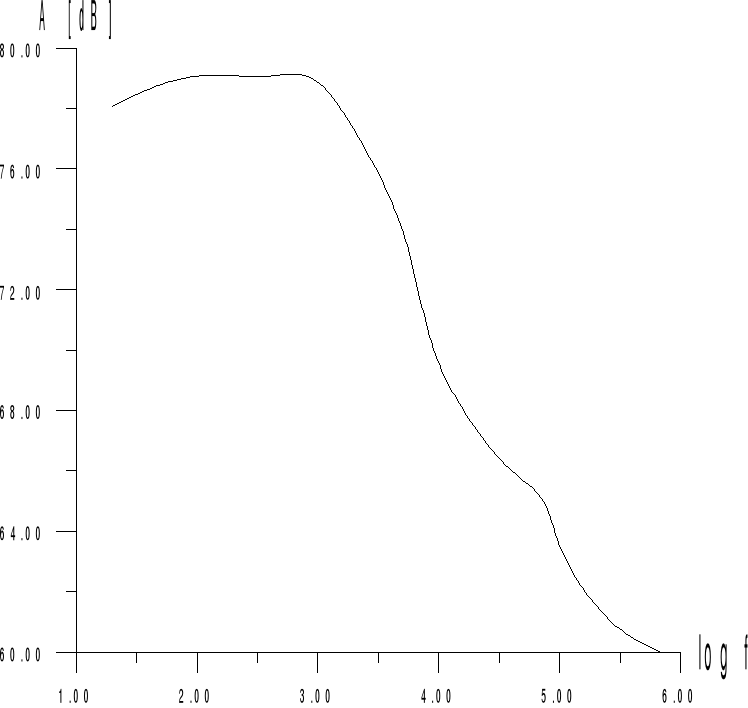

Charakterystyki częstotliwościowe A = f( log f ) :

P₂ wciśnięty : P₄ wciśnięty :

Wnioski :

1. Wyznaczony wejściowy prąd niezrównoważenia I_I0 = 77 nA nieco odbiega od ideału ( 0 A ) ale zawiera się w przedziale typowych wartości

tego prądu dla wzmacniaczy operacyjnych ( 5 10^-4…5 10² nA ) .

2. Otrzymana charakterystyka dynamiczna wzmacniacza jest charakterystyką liniową dla napięcia sterującego w przedziale od -1,75 V do 1,70 V . Dla większych wartości napięć sterujących wzmacniacz jest w stanie nasycenia ( ok. ±13,8 V ).

Charakterystyka ta jest prawie idealnie symetryczna dla ujemnej i dodatniej polaryzacji napięcia wejściowego .

3. Badany wzmacniacz ma bardzo duże wzmocnienie A ok. 80 dB ( dla wzmacniaczy operacyjnych A > 60 dB ) .

4. Charakterystyki częstotliwościowe potwierdzają fakt, iż wzmacniacz MAA 501

jest wzmacniaczem prądu stałego ( wzmacniane pasmo jest pasmem małych częstotliwości do 1 kHz ) .

Znaczne ograniczenie pasma uzyskuje się poprzez zwiększenie pojemności kompensacyjnych ( wciśnięcie przycisku P₄ ) .

---
