Wskaźnik na EM84

background image

a

230V/50Hz

250V

6,3V

Rö3

Rö2

Rö1

1k

16

µ

F

350V

2W

B250C100

Rö2

EM84

Rö1a

ECC83

Empfindlichkeit

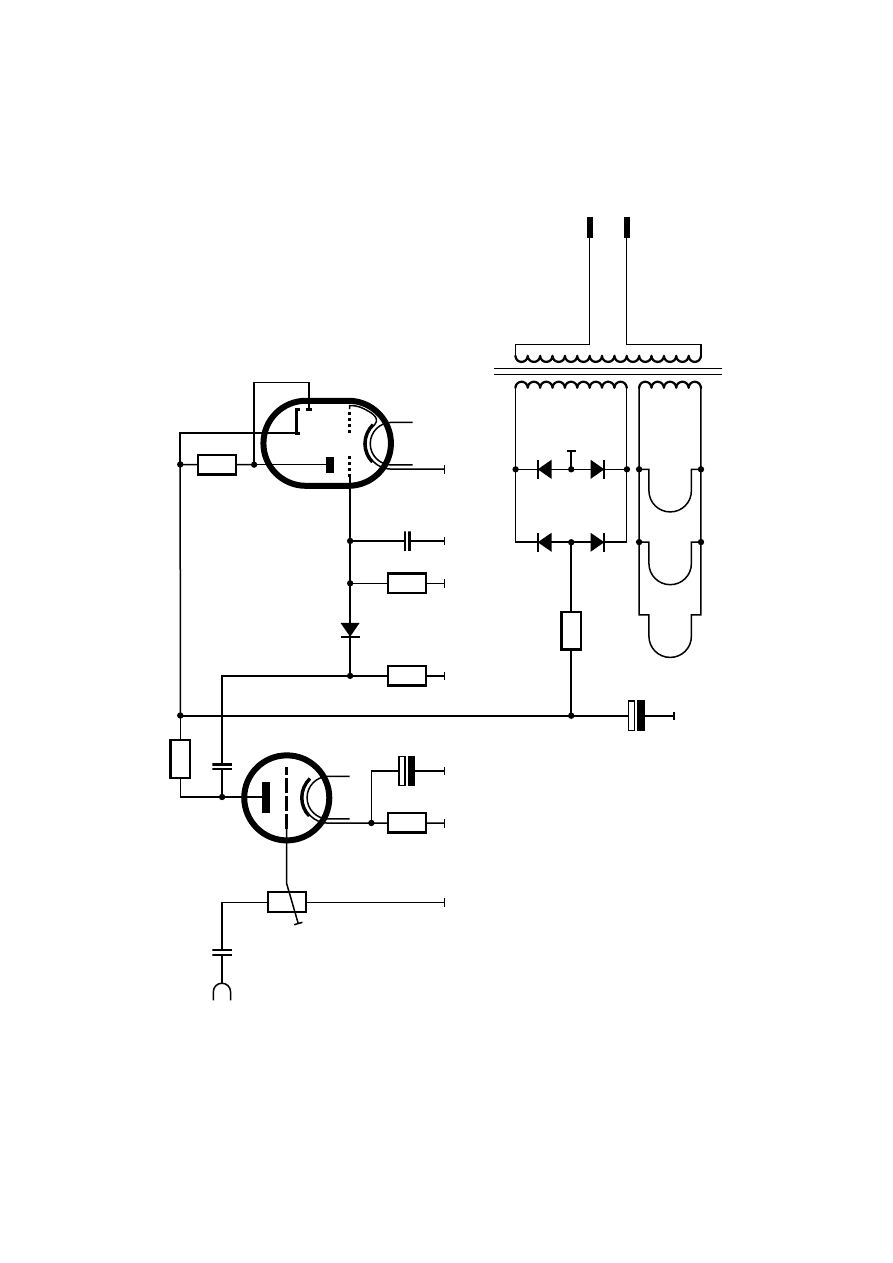

Schaltung by PoC@pocnet.net 5/1999.

Es ist nur ein Kanal dar

gestellt, die Kathoden

der ECC83 sind aber direkt verbunden.

Alle

W

iderstände 0,25W

wenn nicht anders angegeben.

Netztrafo: Mindestens 6,3V@1A, 250V@10mA

Keine Rechte, keine Pflichten:

- Die Schaltung darf modifiziert und weiterveröf

fentlicht werden.

-

W

enn durch diese Schaltung die

W

ohnung explodiert, Pech gehabt.

500K

100

µ

F

35V

22K

10nF

100V

10nF

400V

220K

1,2M

1,5M

100nF

100V

220K

1N4148
