LABORATORIUM LINII W AŁÓW

Imię i nazwisko:

Grupa:


Temat ćwiczenia:

Rozwiercanie tylnicy i układanie

linii wałów.

Numer

ćwiczenia:

3

Data wykonania

ćwiczenia:

Data oddania

sprawozdania:

Prowadzący:

Ocena:

Podpis:



1.Wytyczanie linii wałów.

Linia wałów ma za zadanie przeniesienie momentu obrotowego z silnika na śrubę

lub inny odbiornik ( prądnica ). Od niezawodnej i efektywnej pracy tego zespołu zależy
bezpieczeństwo i ekonomiczność statku ( jeden z wielu czynników ). Dlatego na
zaprojektowanie, wykonanie i zamontowanie tego zespołu kładzie się szczególny nacisk.

Linia wałów, po zespawaniu całego kadłuba, powinna przebiegać przez płaszczyznę

symetrii statku od przedniej grodzi siłowni do pionu rufowego i przecinać się z pionem
rufowym. Linia wałów powinna przebiegać w równej odległości od płaszczyzny podstawowej
statku. Lecz w praktyce nie da się uniknąć przesunięcia rzeczywistej osi linii wałów od
teoretycznej osi linii wałów. Spowodowane jest to tym, że spawanie kadłuba powoduje
powstawanie naprężeń, które powodują odkształcanie się kadłuba w różnych miejscach.
Odkształceniom tym w większości przypadków nie da się zapobiec, albo nie jest to opłacalne.


Aby zobrazować linię wałów stosuje się różne elementy i przyrządy tj. struna,

promień lasera lub układy optyczne z kolimatorem i lunetą. Pomimo dostępności wielu
nowoczesnych i bardzo dokładnych metod wyznaczania linii wałów ciągle szeroko stosuje się
strunę. Metoda ta jest najtańsza, a błąd pomiaru jest tak niewielki, że przy zastosowaniu tabel
korygujących zwis struny, otrzymuje się wystarczająco dokładne pomiary. Wytyczenie linii
wałów za pomocą struny przedstawia rysunek 1.

Jak już wcześniej było mówione, rzeczywista oś linii wałów nie pokrywa się z jej

zakładanym położeniem. Dlatego należy dokonać pomiarów, które pozwolą stwierdzić, gdzie
ta odchyłka zaistniała. Na rysunku 2 pokazano przykładowy protokół ze strunowania linii
wałów dla statków z serii B-186. Rysunek przedstawia wymiary, które są istotne w procesie
wytyczania linii wałów, oraz ich wartości zamieszczone w tabelach.

Rys.1.Wytyczenie linii wałów za pomocą struny.

background image

2



Na końcu sprawozdania umieszczona została karta pomiarowa tulei łożyskowej wału

śrubowego i wału śrubowego.

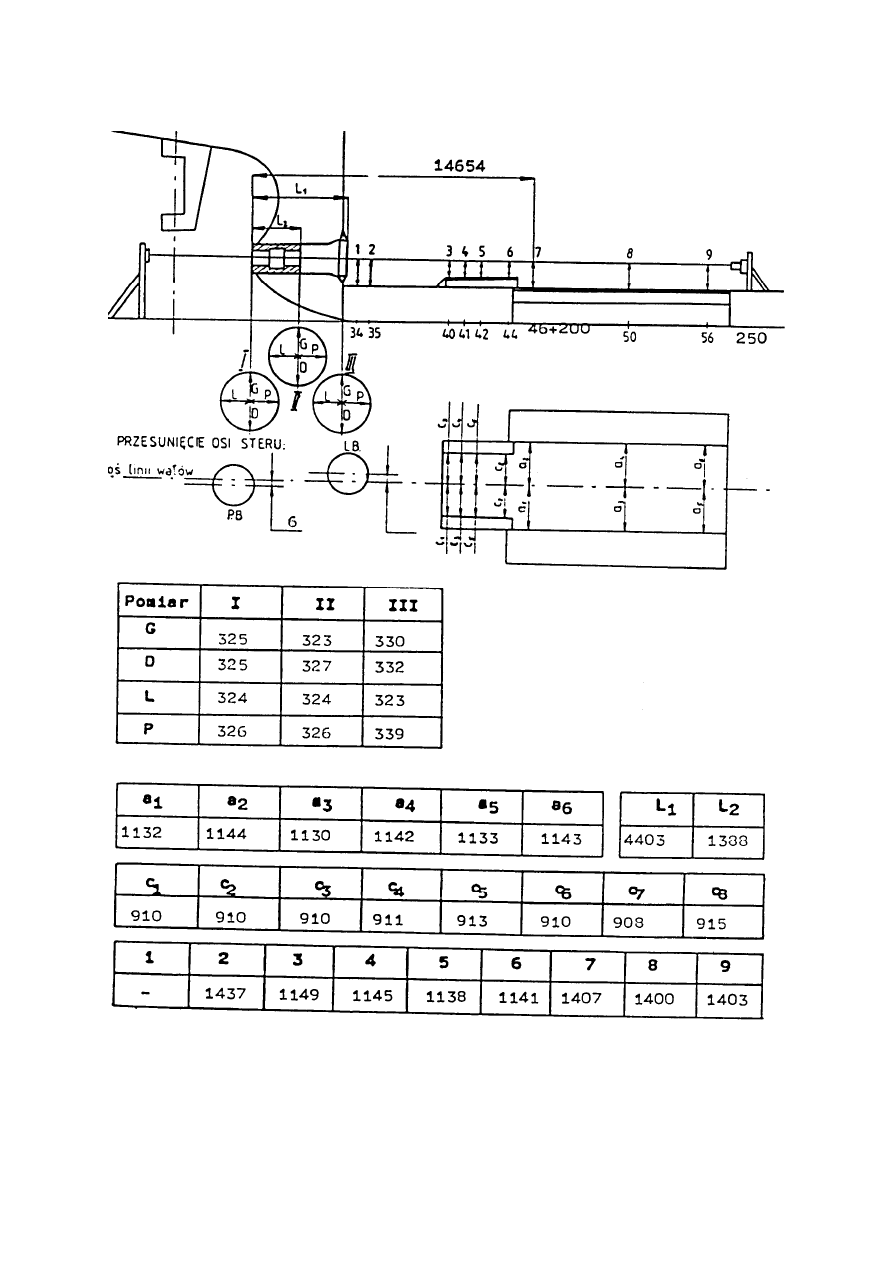

Rys.2.Protokół ze strunowania wału.

background image

3


2.Wykonanie linii wałów.

Wyniki pomiarów pokazują nam położenie wszystkich elementów związanych

z kadłubem, które to położenie będzie miało wpływ na przebieg linii wałów. Znając dokładne
wymiary można dokonać korekty położenia tych elementów. Zmiana położenia fundamentów
pod silnik czy przekładnię jest praktycznie nie możliwa. Jedyne co może ulec korekcji to oś
otworu pod pochw ę wału w tylnicy. Jest to możliwe, gdyż otwór w tylnicy ma mniejszą
średnicę niż wymiar zewnętrzny pochwy wału. Dzięki temu za pomocą wytaczarki można
bardzo dokładnie umiejscowić oś otworu, a tak że dokładnie go wytoczyć.

Po wcześniejszym zaznaczeniu na powierzchniach czołowych tylnicy ( z przodu

i z tyłu tylnicy ) żądanego położenia otworu ( rys.3 ), mocuje się na tylnicy przyrządy
ustalające wał wytaczarki w ustalonym położeniu ( rys.4 ) i obrabia otwór.



Takie rozwiązanie jednak jest kłopotliwe, gdyż należy zapewnić dobre posadowienie

wytaczarki, co na pochylni bywa kłopotliwe. Niedogodność tą likwiduje zastosowanie coraz

Żądane położenie otworu

Rzeczywiste położenie otworu

Rys.3.Rzeczywiste i żądane położenie otworu.

wytaczarka

Rys.4.Wytaczanie otworu w tylnicy.

background image

4

częściej stosowanych mas chemoutwardzalnych. Stocznia Szczecińska już od dawna stosuje
mas chemoutwardzalne do mocowania pochwy wału w tylnicy. Odbywa się to w ten sposób,
że otwór w tylnicy jest większy niż średnica zewnętrzna pochwy wału. Powoduje to
powstanie niewielkiej przestrzeni pomiędzy tymi elementami. Za pomocą specjalnych śrub
ustalających ustawia się pochwę wału ( w otworze tylnicy ) względem struny. Po dokładnym
ustawieniu pochwy powstałą przestrzeń zalewa się pod ciśnieniem masą chemoutwardzalną,
która po zastygnięciu tworzy trwałe i mocne zamocowanie pochwy w kadłubie.


3.Montowanie śruby na wale śrubowym.

Na rysunku 5 pokazano zakładanie śruby na wał śrubowy dla statków serii B-577.


Po nałożeniu piasty śruby na stożek wału śrubowego należy wywołać wstępny

docisk śruby na stożku wału siłą 604 + 10kN, co odpowiada ciśnieniu 3,4 MPa w prasie
hydraulicznej 3 ( bez wywołania ciśnienia oleju w piaście śruby ). Położenie śruby trzeba
oznakować. Z odpowiedniego wykresu odczytać wielkość przesunięcia piasty śruby na stożku
wału w zależności od temperatury montażu. Przesunąć piastę śruby na stożku wału
o odczytaną wartość, przy czym:

- maksymalne ciśnienie w prasie 3 nie może przekraczać 40 MPa,
- maksymalne ciśnienie rozprężające nie może przekroczyć 84 MPa.
Przy ciśnieniu rozprężającym w piaście śruby 84 MPa, ciśnienie w prasie 3 w koń-

cowej fazie wcisku wynosi około 34 MPa przy temperaturze montażu 15

o

C. Odpowiada to

sile końca wcisku około 6088 kN. Należy stosować zasadę, że:

Rys.5.Montaż śruby napędowej.

background image

5

- ciśnienie w piaście śruby utrzymywać w pobliżu wartości maksymalnej ( nie

przekraczać 84 MPa ),

- ciśnienie w prasie 3 tak regulować, aby zapewniało stopniowy wcisk i przy

końcu wcisku wynosiło około 35 MPa.


Ważną sprawą w połączeniu piasty śruby z wałem śrubowym jest zapewnienie

dobrej powierzchni styku tych dwóch elementów. Im większa powierzchnia styku tym
mniejsze prawdopodobieństwo poluzowania się śruby podczas pracy. Towarzystwa
klasyfikacyjne zwracają na tą kwestię szczególną uwagę. Wymagają one, aby przy
sprawdzaniu powierzchni styku metodą na tusz, na powierzchni znajdowały się zaczernione
3 punkty na cal kwadratowy lub powierzchnia zaczernienia nie była mniejsza niż 75 % całej
powierzchni styku.
